Рабочие ветви цепей проходят через успокоители 2 и 16, изготовленные из по-

лимерного материала и закрепленные двумя болтами каждый: нижний – на переднем
торце блока цилиндров, средний – на переднем торце головки цилиндров.

Привод обеспечивает частоту вращения распределительных валов с частотой в

два раза меньше частоты вращения коленчатого вала.

Правильная сборка и точная установка привода обеспечивается при положении

поршня первого цилиндра в ВМТ с помощью штифтов 13, устанавливаемых через от-
верстия в крышке передней распределительных валов в соответствующие отверстия в
передних опорных шейках распределительных валов.

Положение  поршня  первого  цилиндра  в  ВМТ  обеспечивается  штифтом-

фиксатором, установленным через отверстие в блоке цилиндров в паз маховика. При
этом углы между кромкой выреза 2-х зубьев и датчиком положения коленчатого вала
на блоке цилиндров, и между отметчиком и датчиком фазы на головке цилиндров бу-
дут соответствовать величинам: 114



 и 57



, соответственно.

Распределительные валы – изготовлены из низкоуглеродистой легированной

стали 18ХГТ, подвергнуты, для увеличения износостойкости рабочих поверхностей,
химико-термической обработке - цементации.

Двигатель  имеет  два  распределительных  вала  9  и  10  (рис.21)  для  привода

впускных и выпускных клапанов. Кулачки впускного и выпускного распределитель-
ных  валов  имеют  разный  профиль.  Для  отличия  валов  на  их  задних  торцах  выбита
маркировка: впускной – «ВП», выпускной – «ВЫП».

Каждый вал имеет пять опорных шеек и вращается в опорах, образованных го-

ловкой цилиндров и крышками. От осевых перемещений каждый распределительный
вал  удерживается  упорной  полушайбой  15,  которая  установлена  в  выточку  крышки
передней опоры и выступающей частью входит в проточку на первой опорной шейке
распределительного вала.

Для точной установки фаз газораспределения в первой опорной шейке каждого

распределительного вала имеется технологическое отверстие с точно заданным угло-
вым расположением относительно профиля кулачков.

На первой промежуточной шейке распределительных валов имеются лыски под

ключ, предназначенные для поворота и удержания вала при затяжке болта крепления
звездочки после окончательного натяжения цепи.

Передние  концы  распределительных  валов  имеют  конусные  поверхности  для

установки  звездочек  привода. Звездочки  устанавливаются через  стальные разрезные
втулки и крепятся стяжным болтом 14 с шайбой.

При  затягивании  стяжного  болта  разрезная  втулка,  под  воздействием  шайбы

смещаясь  на  конусе  вала,  разжимается  и  создает  натяг,  обеспечивающий  передачу
крутящего  момента  через  звездочку  на  распределительный  вал.  При  этом  звездочка
должна быть прижата к торцу передней опорной шейки вала и ориентирована меткой
«П» (перед), выбитой на её торце, в сторону переда двигателя.

Гидронатяжитель  (рис.23)  –  представляет  собой  плунжерную  пару  с  подо-

бранным зазором, состоит из корпуса 4, плунжера 3, шарикового клапана 1, пружины
5, стопорного 6 и запорного 3 колец.

Гидронатяжитель  обеспечивает постоянное натяжение цепи  независимо  от ко-

лебаний ее длины (вследствие износа и температурного расширения деталей привода)
и гашение её колебаний при изменении режимов работы двигателя.




39

На внутренней поверхности корпуса выполнены канавки специального профи-

ля и канавка под стопорное кольцо 6, на наружной поверхности – лыски под ключ.

Плунжер имеет форму стакана, внутри которого установлена пружина 5, сжатая

клапаном  1,  ввернутым  в  корпус.  На  наружной  поверхности  плунжера  имеются  две
канавки специального профиля, в которых установлены разрезные пружинные кольца
– стопорное кольцо 6 и запорное кольцо 2.

Стопорное кольцо предотвращает выход плунжера из корпуса при транспорти-

ровке и установке гидронатяжителя на двигатель, запорное кольцо ограничивает об-
ратный ход плунжера при работе.

В рабочем состоянии плунжер 3 с запорным кольцом под действием пружины 5

и давления масла перемещаются из канавки в канавку корпуса 4, выдвигаясь из него в
зависимости от величины вытяжения цепи. Обратному перемещению плунжера пре-
пятствует запорное кольцо и специальный (храповой) профиль канавок корпуса.

В корпусе клапана 1 расположен обратный шариковый клапан, через который

масло  из  магистрали  двигателя  поступает  внутрь  гидронатяжителя.  К  шариковому
клапану масло поступает через прорезь на торце и отверстие 8 в корпусе клапана.

Транспортный  стопор  7  служит  для  исключения  вероятности  «разрядки»  гид-

ронатяжителя  (выхода  плунжера  из  корпуса  гидронатяжителя)  при  его  транспорти-
ровке.  Перед  установкой  гидронатяжителя  на  двигатель  транспортный  стопор  необ-
ходимо снять.

Гидронатяжитель  устанавливается на двигатель в собранном (заряженном) со-

стоянии, когда плунжер 3 удерживается в корпусе 4 с помощью стопорного кольца 6
(рис.20).

Для  приведения  гидронатяжителя  в  рабочее  состояние  (разрядки)  необходимо

после  окончательной  затяжки  болтов  крепления  крышки  гидронатяжителя  через  от-
верстие  крышки  нажать  на  гидронатяжитель  с  усилием,  обеспечивающим  выход
плунжера  из  корпуса  гидронатяжителя.  Под  действием  пружины  корпус  гидронатя-
жителя переместится до упора в крышку, а плунжер через  рычаг натяжного устрой-
ства со звездочкой натянет цепь.

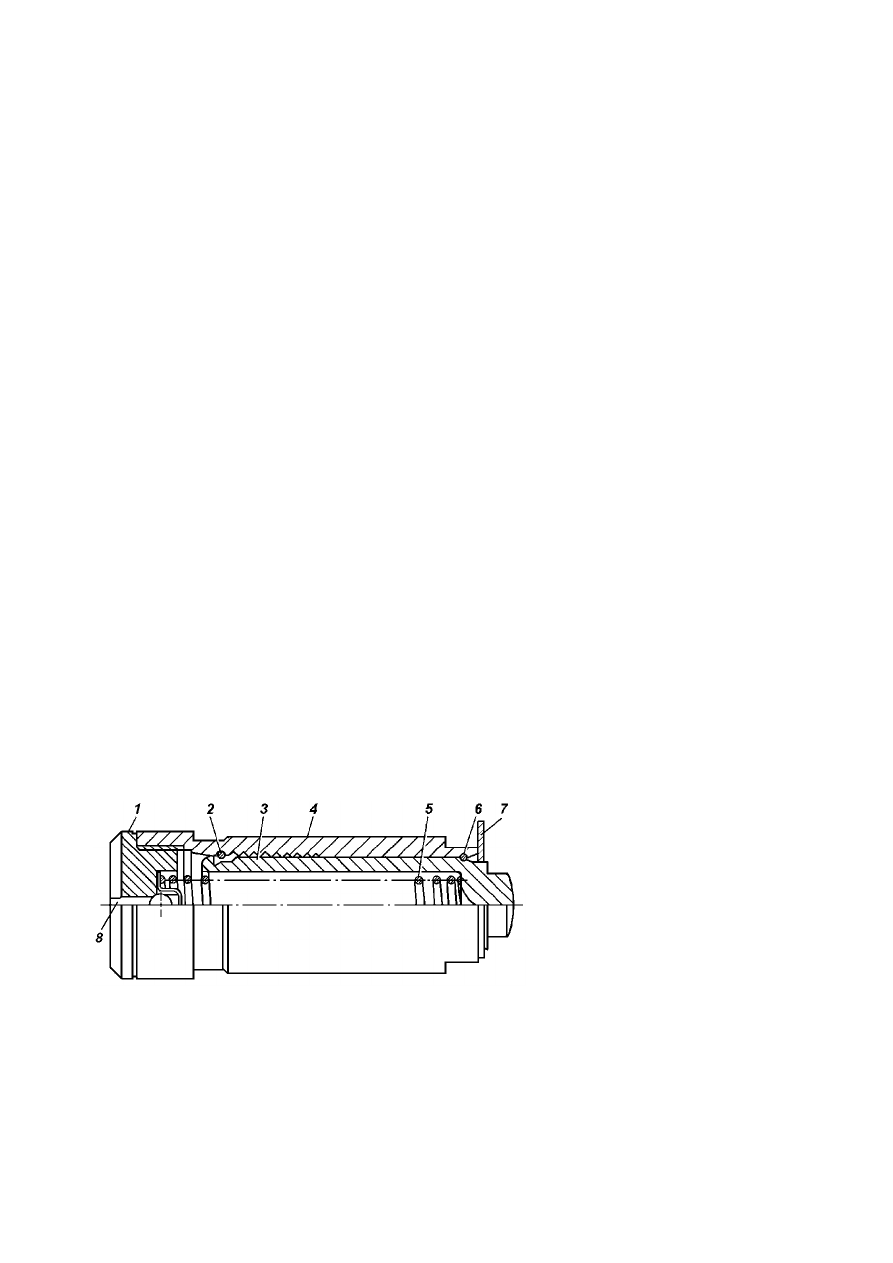

Рис.23. Гидронатяжитель

с транспортным стопором:

1 – корпус клапана в сборе;
2 – запорное кольцо;
3 – плунжер;
4 – корпус;
5 – пружина;
6 – стопорное кольцо;
7 – транспортный стопор;
8 – отверстие для подвода масла







Работает гидронатяжитель следующим образом (рис.24).
Под  действием  пружины  и  давления  масла,  поступающего  из  масляной  маги-

страли  по  каналам  5  в  корпусе  клапана,  плунжер  нажимает  на  рычаг  6  натяжного
устройства со звездочкой, а через нее на цепь, обеспечивая постоянный контакт звез-
дочки и цепи.




40





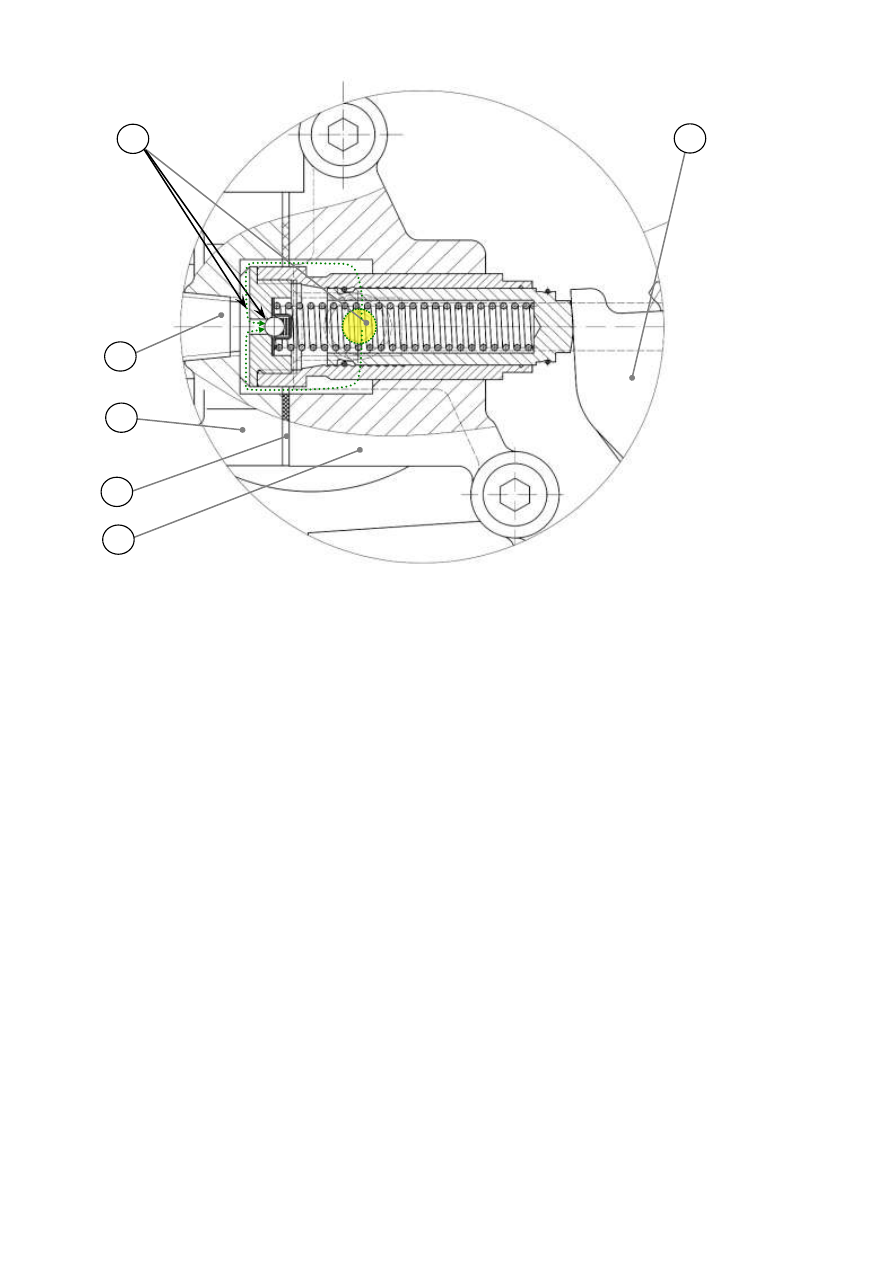

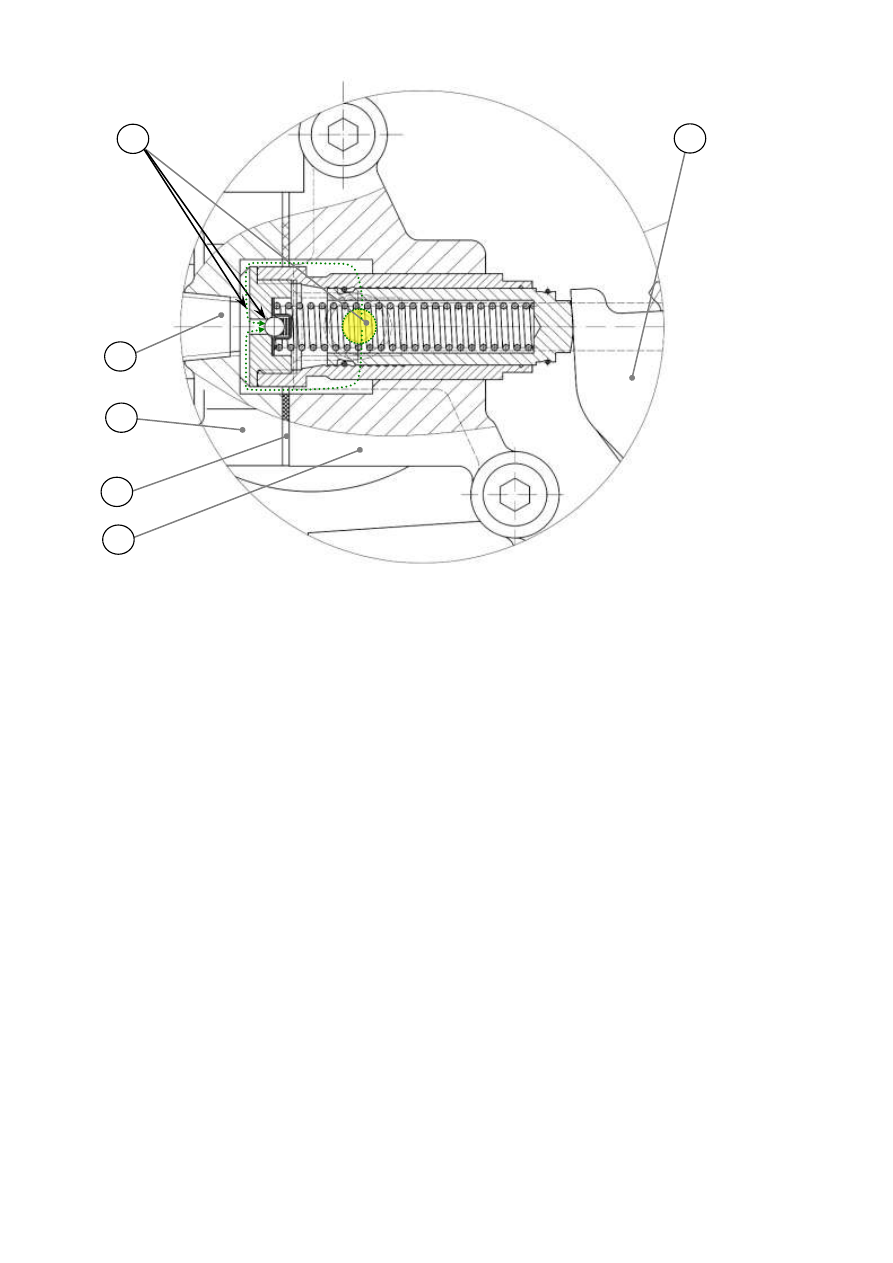

Рис.24. Гидронатяжитель в рабочем положении:

1  –  блок  цилиндров;  2  –  прокладка;  3  –  крышка  гидронатяжителя;  4  –  пробка  К1/8



;  5  –  каналы

для подвода масла; 6 – рычаг натяжного устройства




При  воздействии  цепи  на  гидронатяжитель  (при  изменении  режима  работы

двигателя) плунжер перемещается назад, сжимая пружину 5, шариковый клапан гид-
ронатяжителя  закрывается  и  происходит  демпфирование  (гашение)  колебаний  цепи
за счет пружины и перетекания масла через зазор между плунжером и корпусом. По
мере вытяжения цепи плунжер выдвигается из корпуса. Когда величина перемещения
достигнет  или  превысит  величину  шага  канавок,  запорное  кольцо  переместится  в
следующую канавку корпуса, обеспечивая постоянное натяжение цепи.

Ход плунжера назад ограничивается запорным кольцом. При гашении колеба-

ний цепи и при компенсации температурных удлинений деталей привода, плунжер с
запорным кольцом перемещается в пределах ширины канавки на плунжере.


Привод  клапанов  (рис.25).  Клапаны  приводятся  от  распределительных  валов

через рычаги 3 с роликами. Рычаги одним концом, имеющим внутреннюю сфериче-
скую поверхность, опираются на сферический торец плунжера гидроопоры 1. Другим
концом, имеющим криволинейную поверхность, рычаги опираются на торец стержня
клапана.

Ролик 6 (рис.26) рычага привода клапана благодаря гидроопорам 1 беззазорно

контактирует с кулачком распределительного вала. Для уменьшения трения в приво-
де клапанов ролик установлен на оси 4 на игольчатом подшипнике 3. Рычаг передает
перемещения, задаваемые профилем кулачка распределительного вала, клапану.

4

5

6

1

2

3




41

При  установке  на  двигатель  рычаг  подсобирается  с  гидроопорой  с  помощью

пружинной скобы 2 охватывающей шейку плунжера гидроопоры.

Впускной  16  (рис.25)  и  выпускной  14  клапаны  изготовлены  из  жаропрочной

стали.  Выпускной клапан имеет жароупорную износостойкую наплавку рабочей по-
верхности тарелки и наплавку  из  углеродистой стали на торце стержня, закаленную
для повышения износостойкости.

Сухари 9 и тарелка 10 пружины клапана изготовлены из малоуглеродистой ле-

гированной стали и подвергнуты углеродоазотированию для повышения износостой-
кости.








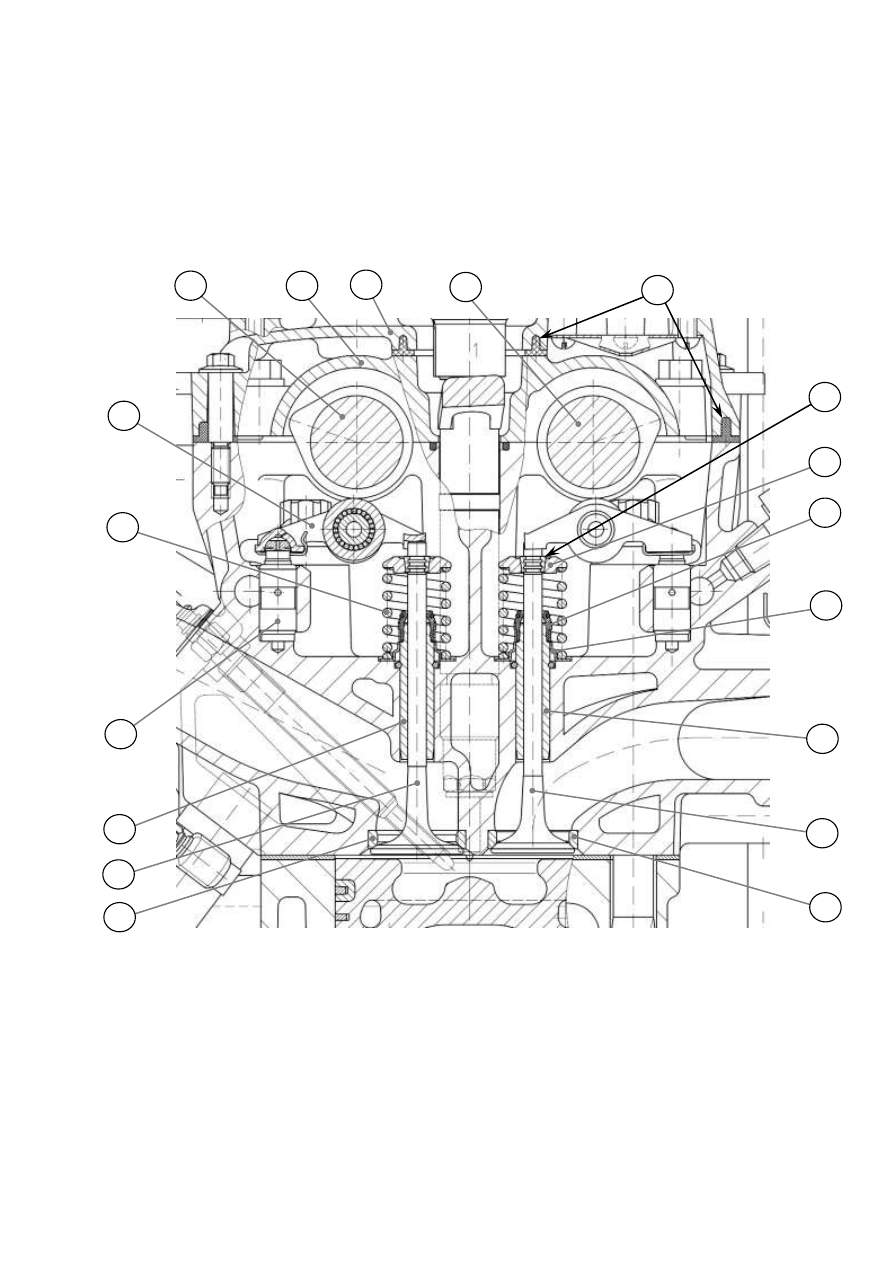

Рис.25. Привод клапанов:



1  –  гидроопора;  2  –  пружина  клапана;  3  –  рычаг  привода  клапана;  4  –  распределительный  вал
впускных клапанов; 5 – крышка распределительных валов; 6 – крышка клапанов; 7 – распредели-
тельный  вал  выпускных  клапанов;  8  –  уплотнители  крышки  клапанов;  9  –  сухарь  клапана;
10 – тарелка пружины клапана; 11 – маслоотражательный колпачок; 12 – опорная шайба пружины
клапана;  13 – направляющая втулка выпускного клапана; 14 – выпускной клапан; 15 – седло вы-
пускного клапана; 16 – впускной клапан; 17 – седло впускного клапана; 18 – направляющая втул-
ка впускного клапана.





12

9

17

18

16

15

14

13

11

10

8

7

6

5

4

3

1

2
