50





         - направление движения масла



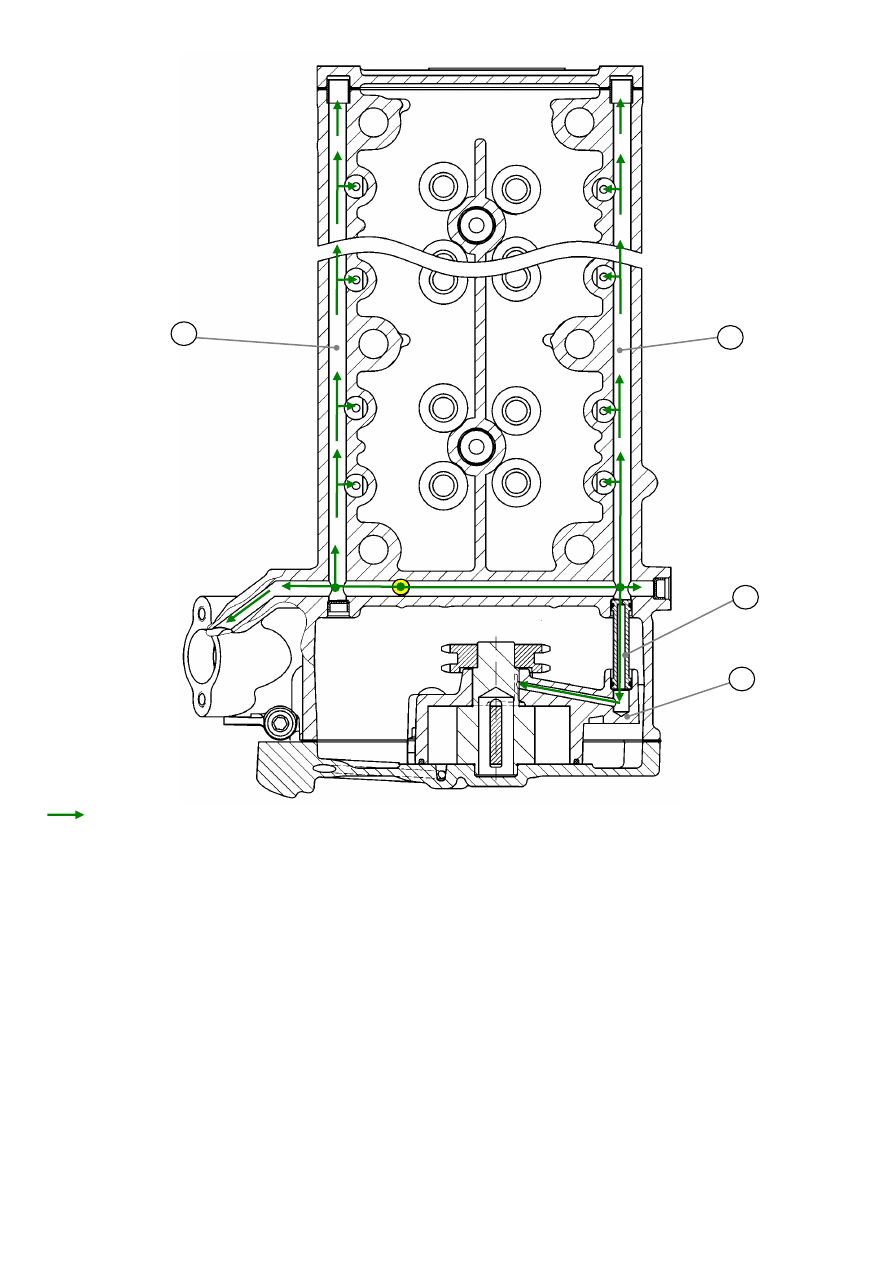

Рис.33. Схема подачи смазочного масла к вакуумному насосу, гидроопорам и

верхнему гидронатяжителю:



1 – канал подвода масла к первому коренному подшипнику; 2 – канал подвода масла к нижнему

гидронатяжителю; 3 – центральная масляная магистраль; 4 – канал подвода масла к первой опоре
промежуточного вала; 5 – канал подвода масла к головке цилиндров; 6 – канал подвода масла к
системе смазки деталей привода клапанов; 7 – канал подвода масла к верхнему гидронатяжителю;
8 – канал подвода масла к деталям привода впускных клапанов; 9 – каналы подвода масла к пер-
вым опорам распредвалов; 10 – канал подвода масла к деталям привода выпускных клапанов; 11 –
канал подвода масла ко второй опоре выпускного распредвала; 12 – канал подвода масла к датчи-
ку  аварийного  давления  масла;  13  –  вакуумный  насос;  14  –  трубка  подачи  масла  к  вакуумному
насосу.






13

8

10

14




51

Масляный насос (рис.34) – шестеренного типа, установлен внутри масляного

картера и крепится  к блоку цилиндров двумя болтами и держателем масляного насо-
са. Высота шестерен 40 мм.

















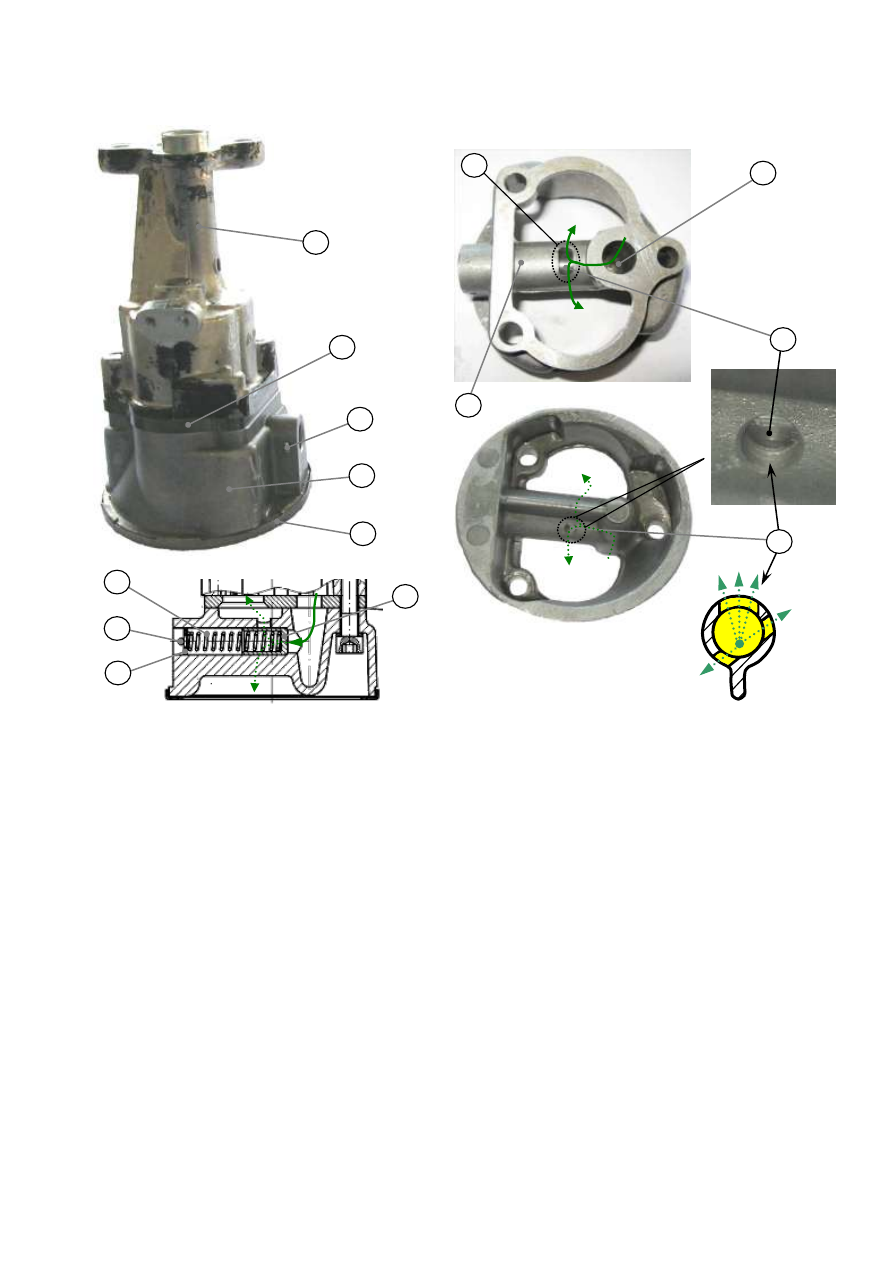

Рис.34. Масляный насос:

1 – корпус; 2  – проставка; 3  – приемный патрубок; 4 – защитная сетка; 5 – канал для перепуска
масла;  6  –  плунжер;  7  –  перепускное  отверстие;  8  –  дополнительное  перепускное  отверстие;
9 – редукционный клапан масляного насоса; 10 – пружина; 11 – шплинт; 12 – шайба.


Ведущая  шестерня  напрессована  на  валик,  а  ведомая  свободно  вращается  на

оси, запрессованной в корпус насоса.

Корпус насоса 1 изготовлен из алюминиевого сплава, шестерни – из металлоке-

рамики.  К  корпусу  тремя  винтами  крепится  маслоприемный  патрубок  3,  закрытый
сеткой 4.

Редукционный  клапан  9  масляного  насоса  плунжерного  типа,  расположен  в

приемном  патрубке 3  масляного  насоса. Под пружиной  плунжера может  устанавли-
ваться регулировочная шайба. Удалять установленную шайбу запрещается, посколь-
ку это приведет к падению давления в системе смазки двигателя.

При  достижении  в  системе  смазки  двигателя  давления  масла  более  400  кПа

(4,1  кгс/см

2

)  плунжер  редукционного  клапана  начинает  открываться  и  перепускать

часть масла в зону всасывания масляного насоса через отверстие 7 и в масляный кар-
тер  двигателя  через  отверстие  8.  Благодаря  этому  с  последующим  ростом  оборотов
двигателя замедляется темп роста давления в системе смазки.

1

2



3



4



5



7



9



10



6



11



12



12



6



8






52

Привод масляного насоса (рис.35) – осуществляется парой шестерен с винто-

выми зубьями от промежуточного вала.







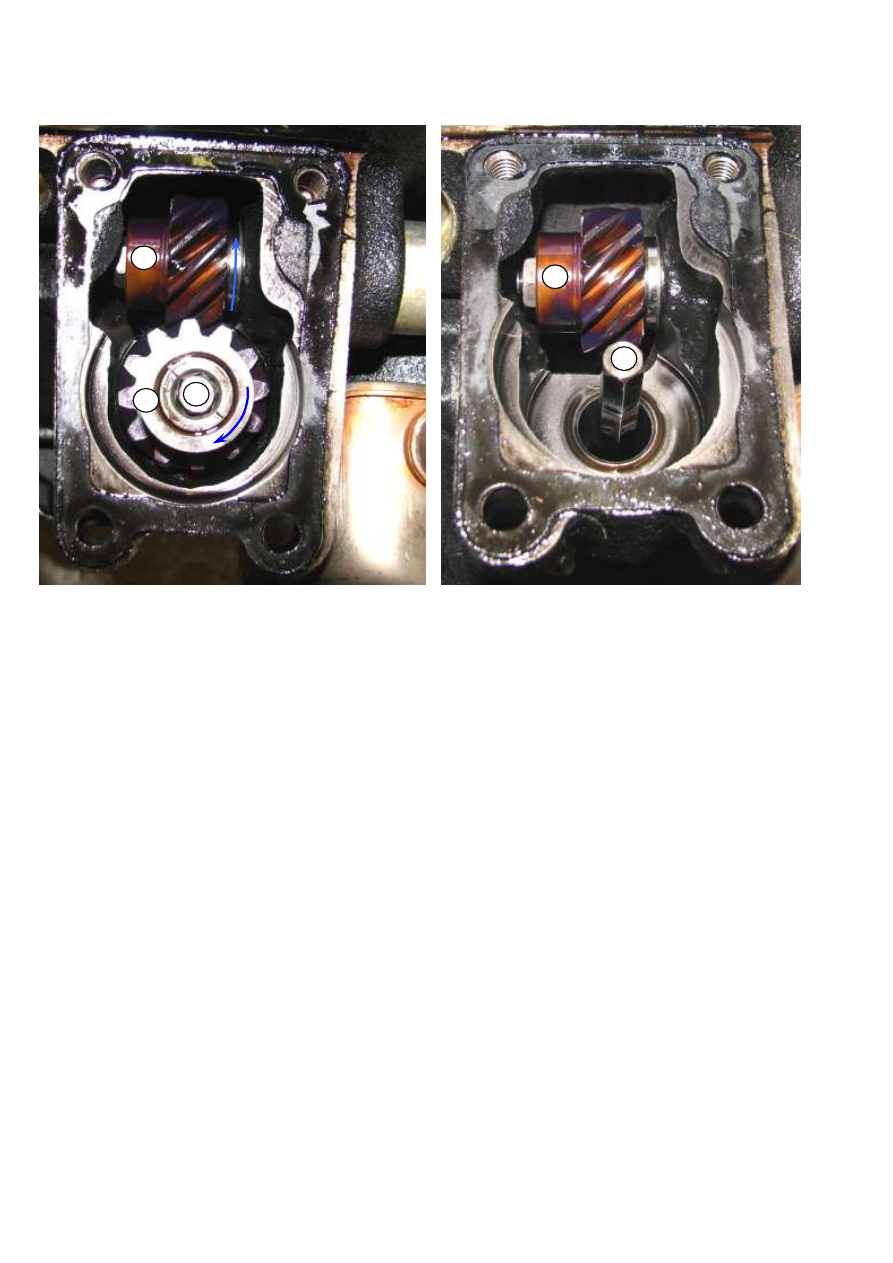

Рис.35. Шестерни привода масляного насоса:

1  –  ведущая  шестерня  с  гайкой;  2  –  ведомая  шестерня;  3  –  приводной  валик  (шестигранник
l = 233 мм).


Ведомая шестерня 2 напрессована на полый вал, вращающийся в опорах блока

цилиндров, вращение  на масляный насос  передается шестигранным валиком 3, вхо-
дящим в зацепление, с одной стороны с шестигранным отверстием втулки, запрессо-
ванной  в  ведомую  шестерню,  с  другой  в  шестигранное  отверстие  валика  масляного
насоса.

Ведомая шестерня при работе прижимается верхней торцевой поверхностью к

крышке привода, образуя упорный подшипник (рис.32).

Шестерни привода изготавливаются из высокопрочного чугуна и подвергаются

газовому азотированию для увеличения твердости и износостойкости.


Фильтр  очистки  масла  (рис.36)  –  на  двигатель  устанавливается  полнопоточ-

ный  масляный  фильтр  однократного  использования  неразборной  конструкции
2101С-1012005-НК-2  ф.  «КОЛАН»,  г.  Полтава,  Украина  или  406.1012005-02
ф. «ИННА», г. С-Петербург.

Фильтры 2101С-1012005-НК-2 и 406.1012005-02 снабжены фильтрующим эле-

ментом перепускного клапана 3, снижающего вероятность попадания неочищенного
масла  в  систему  смазки  при  пуске  холодного  двигателя  и  предельном  загрязнении
основного фильтрующего элемента.

Фильтр очистки масла работает следующим образом. Масло под давлением че-

рез периферически расположенные отверстия в крышке 7 попадает в полость между

1

1

2

3

3




53

наружной поверхностью основного фильтрующего элемента 5 и корпусом 2, прохо-
дит через фильтрующую штору элемента 5, очищается и попадает через центральное
отверстие крышки 7 в центральную масляную магистраль.

При предельном загрязнении основного фильтрующего элемента или холодном

пуске,  когда  масло  очень  густое  и  не  может  пройти  через  основной  фильтрующий
элемент 5, открывается перепускной клапан 4 и масло в двигатель проходит, очища-
ясь более грубым фильтрующим элементом 3 перепускного клапана.



2101С-1012005-НК-2

        406.1012005-02

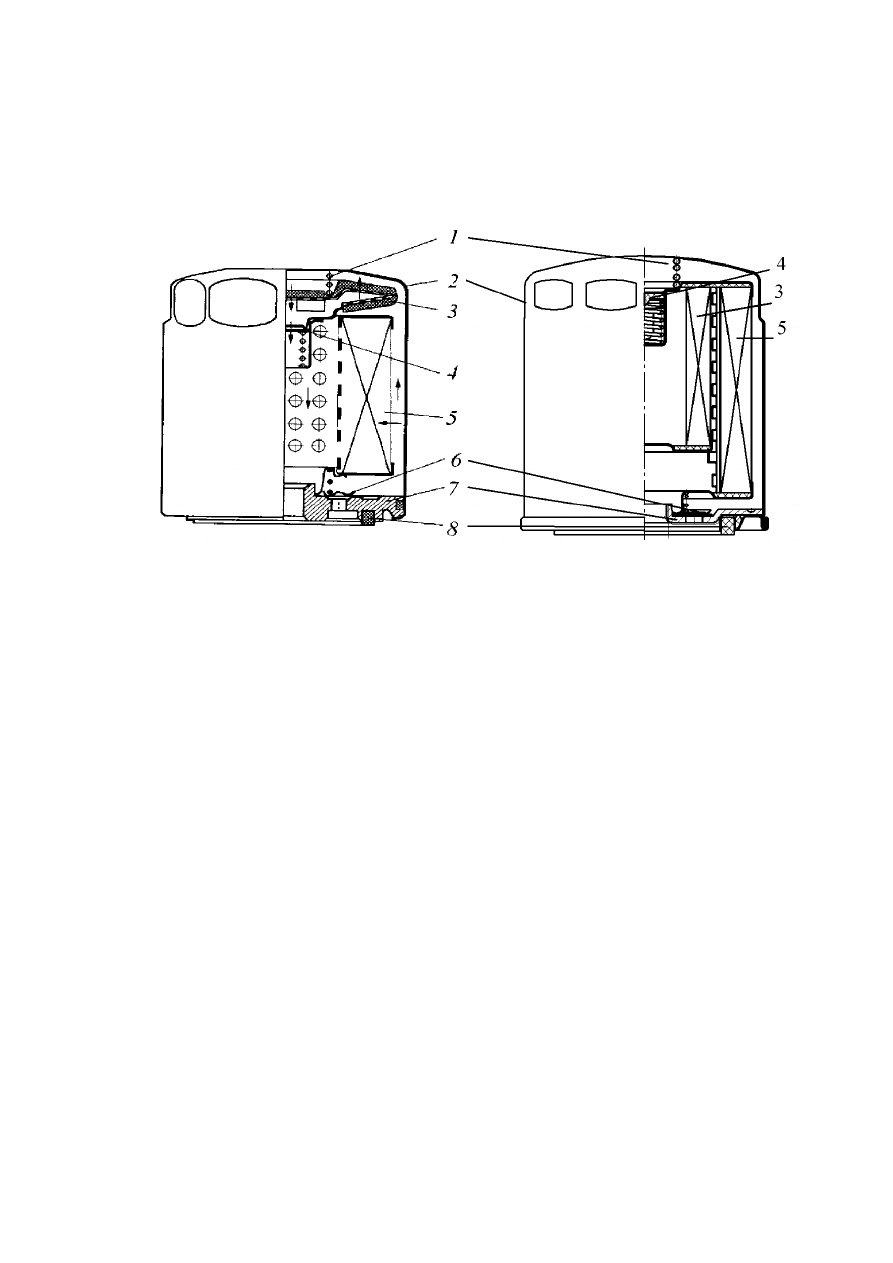

Рис.36. Масляный фильтр:

1 – пружина; 2 – корпус; 3 – фильтрующий элемент  перепускного клапана; 4 – перепускной кла-
пан; 5 – основной фильтрующий элемент; 6 – противодренажный клапан; 7 – крышка; 8 – про-
кладка



Противодренажный  клапан  6  препятствует  вытеканию  масла  из  фильтра  при

неработающем двигателе и последующему «масляному голоданию» при пуске.

Масляный  фильтр  подлежит  замене  при  ТО-1  и  через  каждые  последующие

10 000 км пробега автомобиля одновременно со сменой масла.


3.4 Система вентиляции картера

Система вентиляции картера (рис.37) – закрытого типа, действующая за счёт

разрежения во впускной системе. Маслоотражатель 4, закреплённый на крышке кла-
панов 2, делит пространство в крышке клапанов, закрытое крышкой маслоотделителя
3  на  две  зоны:  нижнюю,  содержащую  смесь  масляного  тумана  и  картерных  газов,  и
верхнюю, где преобладают осушенные картерные газы.

При работе двигателя картерные газы проходят по каналам блока цилиндров в

головку цилиндров, смешиваясь по пути следования с масляным туманом, далее про-
ходят через маслоотделитель, который встроен в крышку клапанов 2. В маслоотдели-
теле масляная фракция картерных газов отделяется маслоотражателем 4 и стекает че-
рез  отверстия  в  крышке  маслоотделителя  в  головку  цилиндров  и  далее  в  масляный
картер двигателя. Осушенные картерные газы по шлангу вентиляции 5 поступают че-
рез впускной патрубок 6 в турбокомпрессор 7, в котором они смешиваются с чистым
воздухом и нагнетаются через охладитель надувочного воздуха во впускную трубу и
далее в цилиндры двигателя.
