70

В зависимости от режима работы двигателя топливная форсунка осуществляет

впрыск топлива от одного до трех раз за цикл. В головке блока цилиндров форсунка
фиксируется с помощью прижима 1 и винта 3 (рис.54).









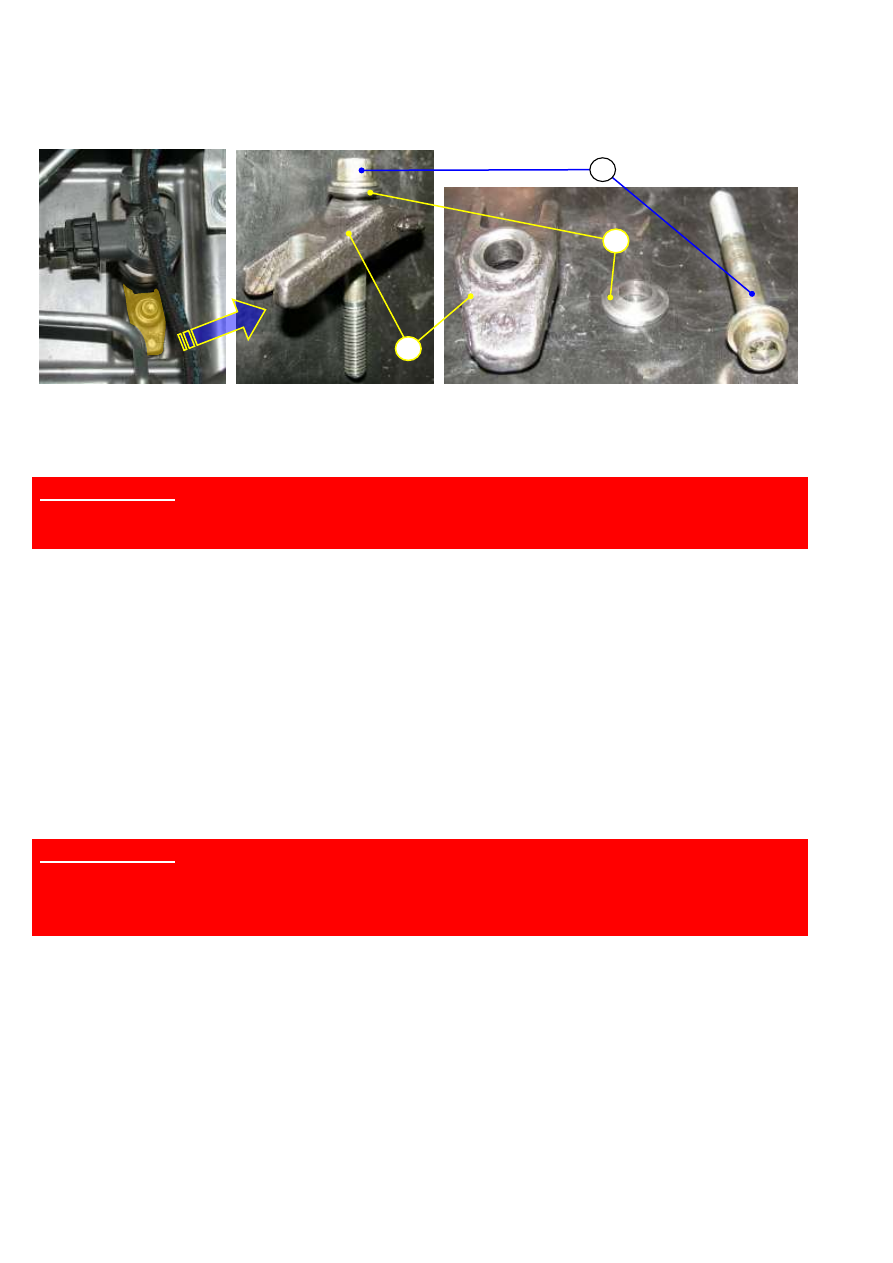

Рис.54. Прижим форсунки в сборе:

1 – прижим 51432.1112013; 2 – шайба опорная 51432.1112016; 3 – винт 40904.1148246.





ВНИМАНИЕ!
При  демонтаже  форсунки  или  прижима  винт  крепления  обязательно  должен
быть заменен на новый.


Фильтр тонкой очистки топлива (ФТОТ) (рис.55) имеет важное значение для

нормальной и безаварийной работы ТНВД и форсунок. Поскольку плунжер, втулка,
нагнетательный  клапан  и  элементы  форсунок  являются  деталями  прецизионными,
топливный  фильтр  должен  задерживать  мельчайшие  абразивные  частицы  размером
3…5 мкм. Важной функцией фильтра является также задержание и отделение воды,
содержащейся в топливе.

Задержанная  фильтром  вода  собирается  в  камере  сепарации  воды  сменного

фильтрующего элемента, откуда должна удаляться в течение 1-го часа после загора-
ния соответствующего индикатора на панели приборов,  путем частичного отворачи-
вания датчика уровня воды.



ВНИМАНИЕ!
Попадание влаги во внутреннее пространство ТНВД и форсунок может приве-
сти к выводу их из строя по причине образования коррозии и износа прецизи-
онных деталей.




ФТОТ оснащен подогревателем 3, который включается в зависимости от пока-

заний датчика температуры топлива, по сигналу, подаваемому на реле подогревателя
из блока управления двигателем. Температура вкл./выкл. подогревателя +5°С.








3



2



1






71







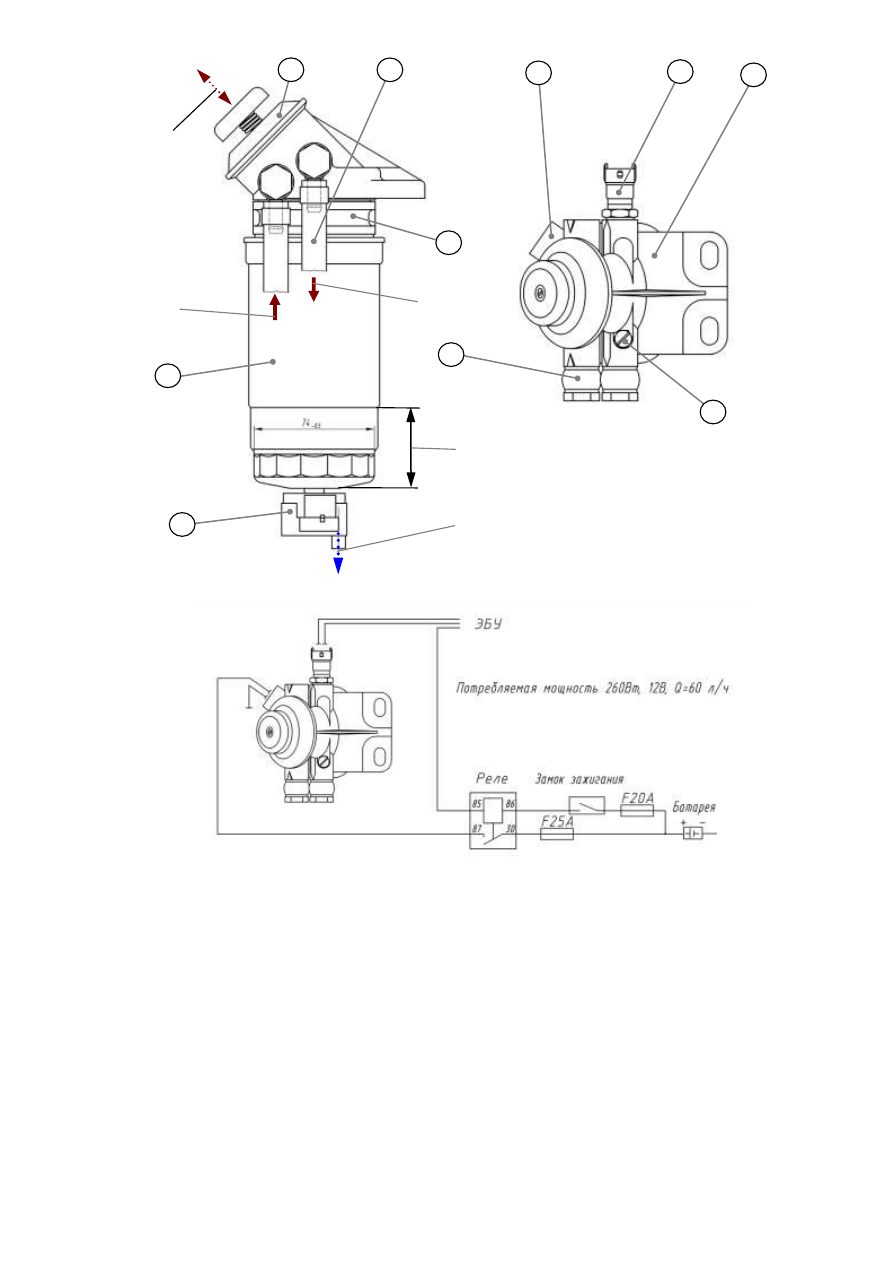

Схема подключения подогревателя топлива



Рис.55. Фильтр тонкой очистки топлива:

1 – датчик уровня воды; 2 – сменный фильтрующий элемент; 3 – подогреватель; 4 – штуцер под-
вода топлива от баков; 5 – ручной подкачивающий насос; 6 – шланг отвода очищенного топлива к
ТНВД; 7 – разъем подогревателя; 8 – датчик температуры топлива; 9 – крышка фильтра с флан-
цем крепления; 10 – пробка для выпуска воздуха











Слив воды

Прокачка

системы

5



6



4



3



7



8



9



10



2



1



Камера сепарации воды

Подвод

топлива

Выход

топлива




72

Топливопроводы низкого давления (рис.56) служат для подвода отфильтро-

ванного топлива от ФТОТ к ТНВД и слива отсечного топлива с топливных форсунок
и ТНВД в топливный бак.

Топливопроводы изготавливаются из рукава OD14,29xID7,94 SAE30R9 следу-

ющих размерностей:

1.От ФТОТ к ТНВД:
L = 700 ± 5 мм - для автомобилей семейства УАЗ Патриот;
L = 460 ± 5 мм - для автомобилей УАЗ Хантер.
2.От ТНВД к тройнику соединяющему шланги отсечного топлива:
L = 150 ± 5 мм - для всей моделей автомобилей УАЗ.





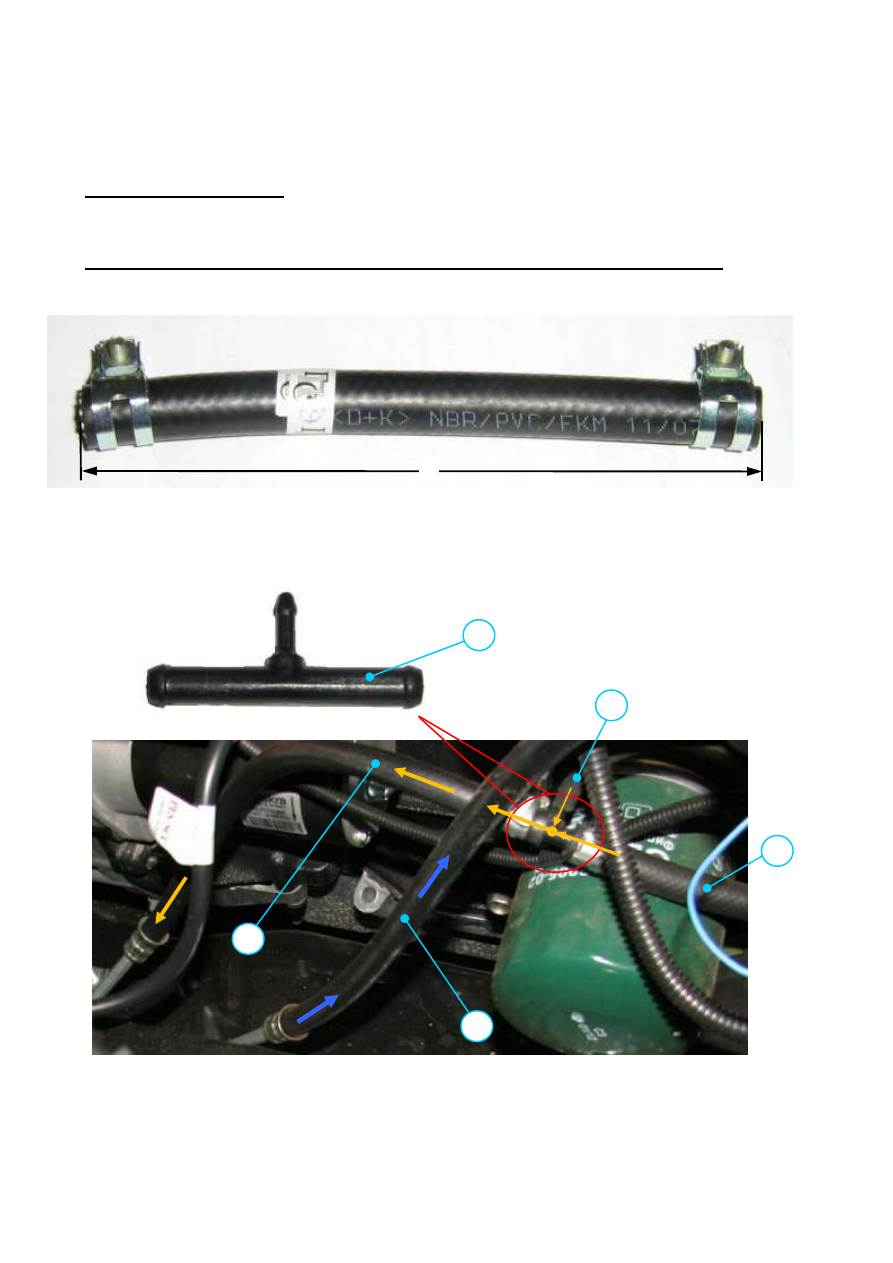

Рис.56. Внешний вид топливопровода низкого давления в сборе с хомутами.



Тройник (рис.57) служит для подачи отсечного топлива из ТНВД и топливных

форсунок в топливный бак. Тройник изготовлен из Армамида ПА СВ 30-2Т.









Рис.57. Внешний вид и место установки тройника для слива отсечного топлива из
ТНВД и топливных форсунок в топливный бак:

1  –  тройник;  2  –  топливопровод  отсечного  топлива  с  топливных  форсунок;  3  –  топливопровод
слива топлива с ТНВД; 4 – топливопровод подачи отсечного топлива в топливный бак; 5 – топли-
вопровод подачи топлива из топливного бака к ФТОТ.

L

1

2

3

4

5




73

Топливопровод  отсечного  топлива  с  топливных  форсунок  (рис.58)  служит

для  отвода  топлива  от  топливных  форсунок  во  время  их  работы  в  топливный  бак.
Топливопровод  поставляется  ф.BOSCH  в  сборе  и  состоит  из  5  резиновых  соедини-
тельных  шлангов,  4  штуцеров  закрепляемых  в  гнезде  электромагнитного  клапана
топливной форсунки, и обратного клапана  сохраняющего избыточное давление топ-
лива  в  топливной  рампе  и  предотвращающего  завоздушивание  топливной  системы
при  остановке  двигателя  и  обесточивании  электромагнитных  клапанов  топливных
форсунок.













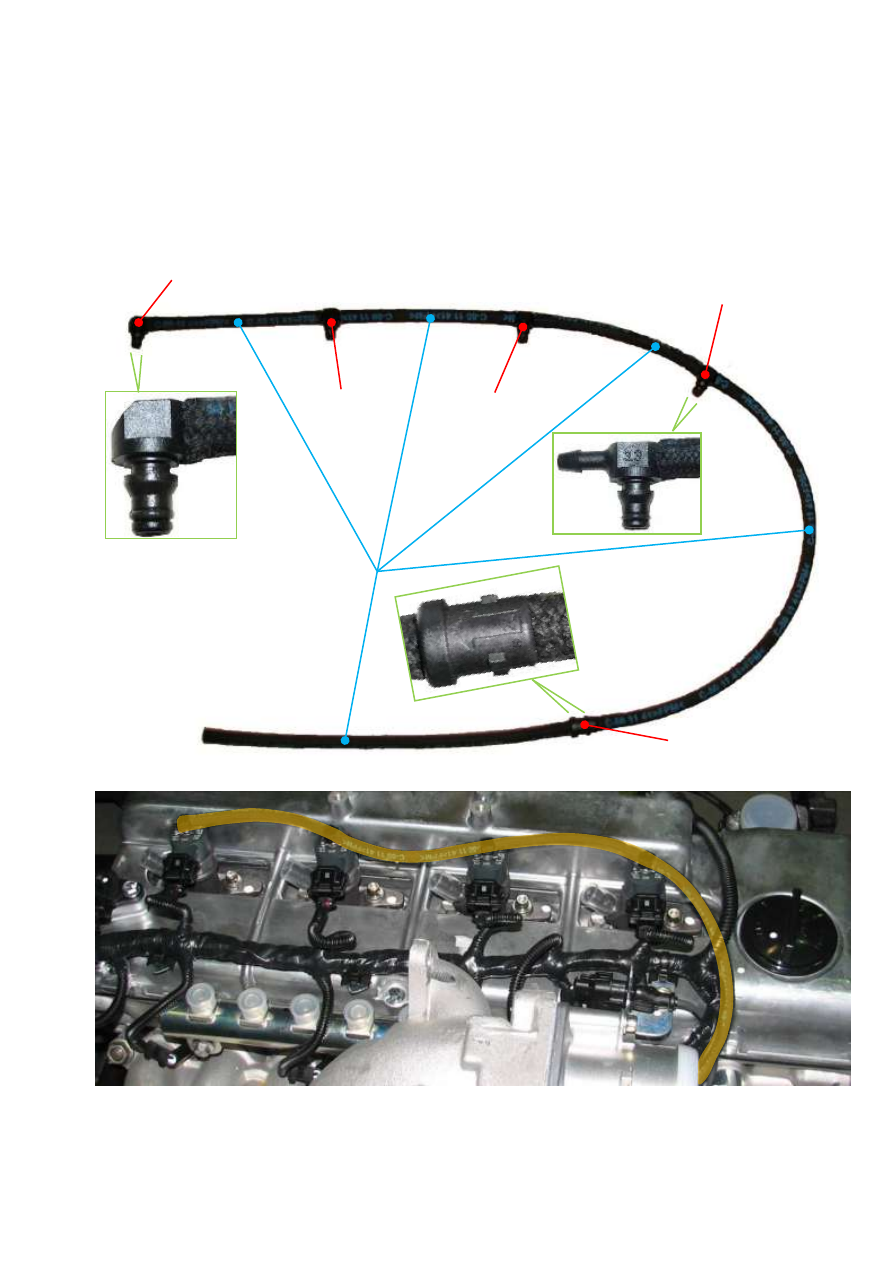

Рис.58. Внешний вид топливопровода отсечного топлива.





Штуцер 4 цилиндра

Штуцер 3

цилиндра

Штуцер 2

цилиндра

Штуцер 1 цилиндра

Соединительный шланг

Обратный клапан
