Привод  водяного  насоса  (рис.40)  осуществляется  от  шкива  коленчатого  вала

поликлиновым  ремнем  51432.1308020  «6РК1600»  (эффективная  длина  ремня
1600±5 мм) (рис.41) совместно с генератором и ТНВД. Передаточное отношение при-
вода – 1,11. Натяжение ремня производится автоматически.



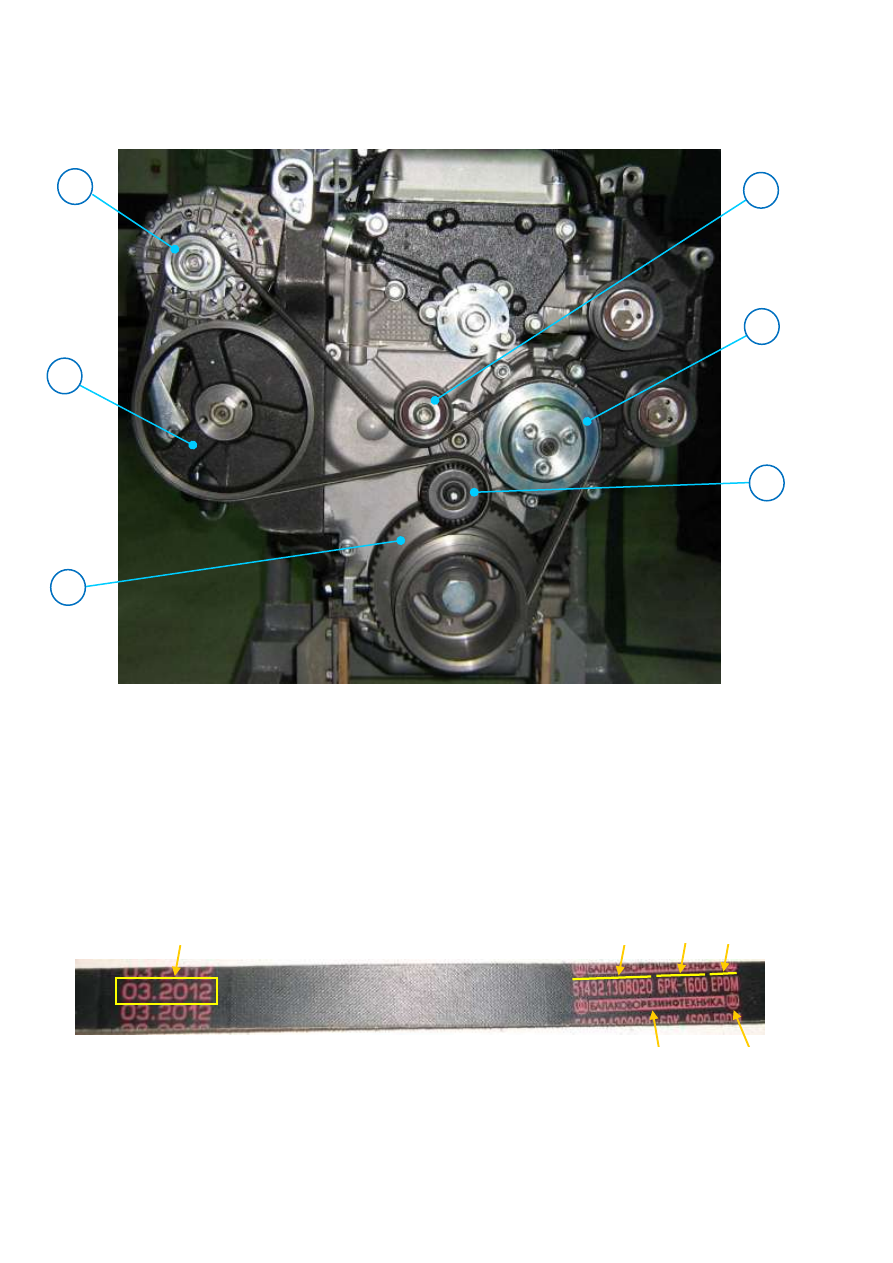

Рис.40. Привод водяного насоса, генератора и ТНВД:

1  –  шкив  коленчатого  вала;  2  –  шкив  ТНВД;  3  –  шкив  генератора;  4  –  ролик  опорный  (3413-
1006135,  ЗАО  «ВПЗ»);  5  –  шкив  водяного  насоса;  6  –  ролик  автоматического  натяжителя  ремня
(40624.1029010, ф. «LITENS»).


ОАО  «ЗМЗ»  комплектует  двигатели  ЗМЗ-51432  ремнями  производства  ОАО

«БРТ» изготовленными из материала EPDM «этилен пропилен диен мономер» –  эти-
лен пропиленового каучука (рис.41). Ремни, изготовленные из материала EPDM, об-
ладают большей долговечностью, износостойкостью тепло- и морозостойкостью.











Рис.41. Внешний вид ремня:

1 – маркировка даты изготовления; 2 – обозначение ремня; 3 – размерность ремня; 4 – обозначе-
ние  материала;  5  –  товарный  знак  изготовителя  (ОАО  «БРТ»);  6  –  наименование  предприятия-
изготовителя

1

5

6

4

3

2

3

4

5

6

1

2




59

Ролик  опорный  3413-1006135  (рис.42)  служит  для  увеличения  угла  обхвата

ремнем шкивов водяного насоса, генератора и дистанцирования ветки ремня привода
агрегатов  51432.1308020  от  шкива  и  корпуса  привода  вентилятора  при  одновремен-
ном обеспечении рабочего усилия натяжения ремня. Ролик на двигатель установлен с
помощью шпильки ввернутой в бобышку крышки цепи.











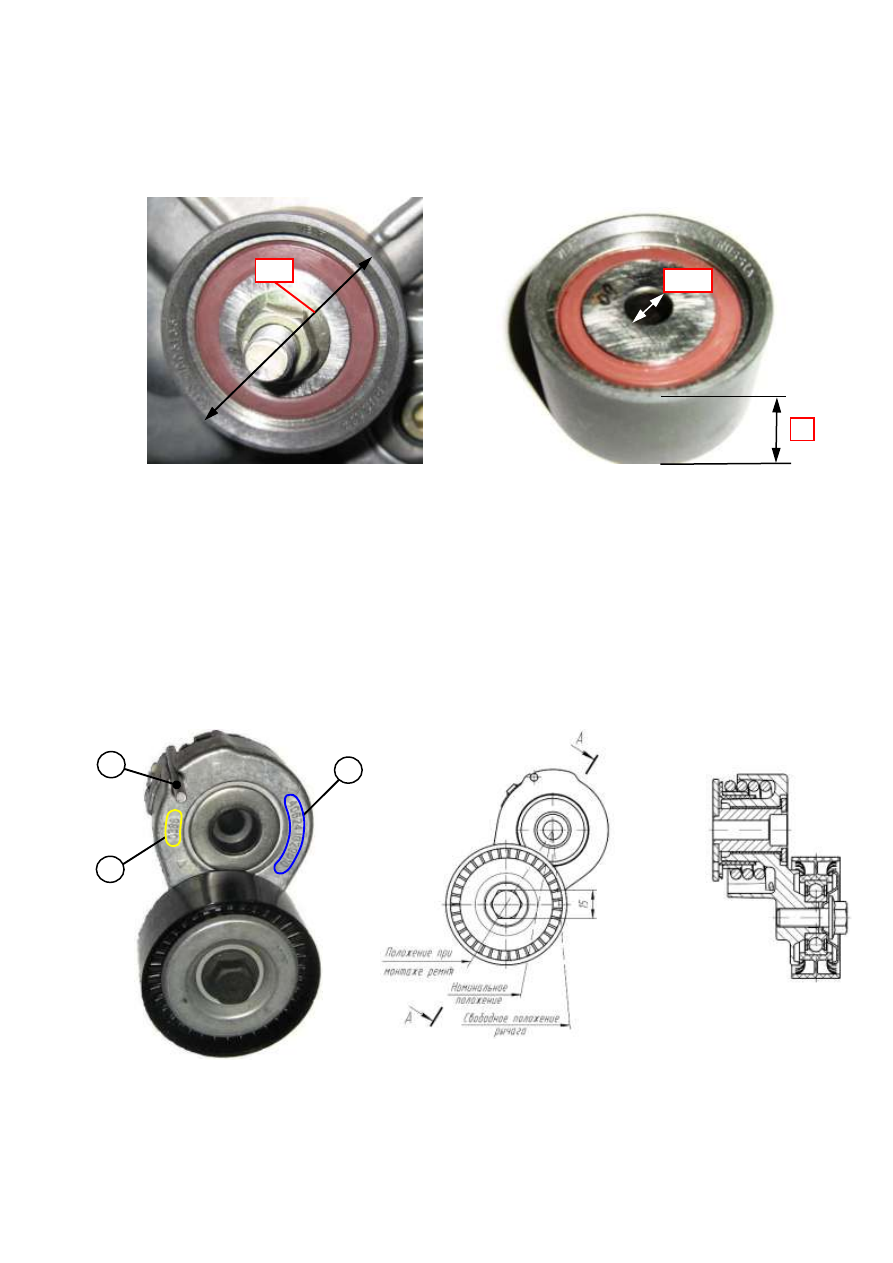

Рис.42. Внешний вид и основные геометрические размеры

опорного ролика 3413-1006135 (830700АЕ3Р52Q5/W47-обозначение ЗАО «ВПЗ»)


При  установке  ролика  во  время  сборки  двигателя  механизм  автомоатического

натяжителя  ремня  необходимо  разрядить  путем  извелечения  монтажного  штифта
(рис.43).

Механизм автоматического натяжения ремня 40624.1012010 (рис.43) обеспечи-

вает требуемое для работы приводимых агрегатов натяжение ремня без перегрузки их
подшипников.







Рис.43. Внешний вид механизма автоматического натяжения ремня:

1  –  монтажный  штифт;  2  –  «40624.1029010»  обозначение  ОАО  «ЗМЗ»;  3  –  «0386»  обозначение
ф.Litens, Германия.



Ø55

30

Ø10,1

1

2

3

А-А




60

В  процессе  эксплуатации  ремень  привода  агрегатов  изнашивается  (ремень

«удлиняется»)  и  усилие  автоматического  натяжителя,  с  которым  он  натягивает  ре-
мень,  снижается.  Возможно  появление  во  время  работы  двигателя  свиста  при  про-
скальзывании ремня на ручьях шкивов. В этом случае ремень  необходимо заменить
новым.  В  качестве  альтернативы  ремню  51432.1308020  производства  ОАО  «БРТ»
возможно  использование  импортных  аналогов.  Наиболее  подходящими  и  прошед-
шими  испытания  являются  ремни  6РК1600  ф.Gates  серии  Micro-V  XF,  ремни
6РК1600 ф.DAYCO и 6РК1600 ф.OPTIBELT.

Процессы снятия и установки ремня привода агрегатов 51432.1308020 приведе-

ны на рис.44 и рис.45.









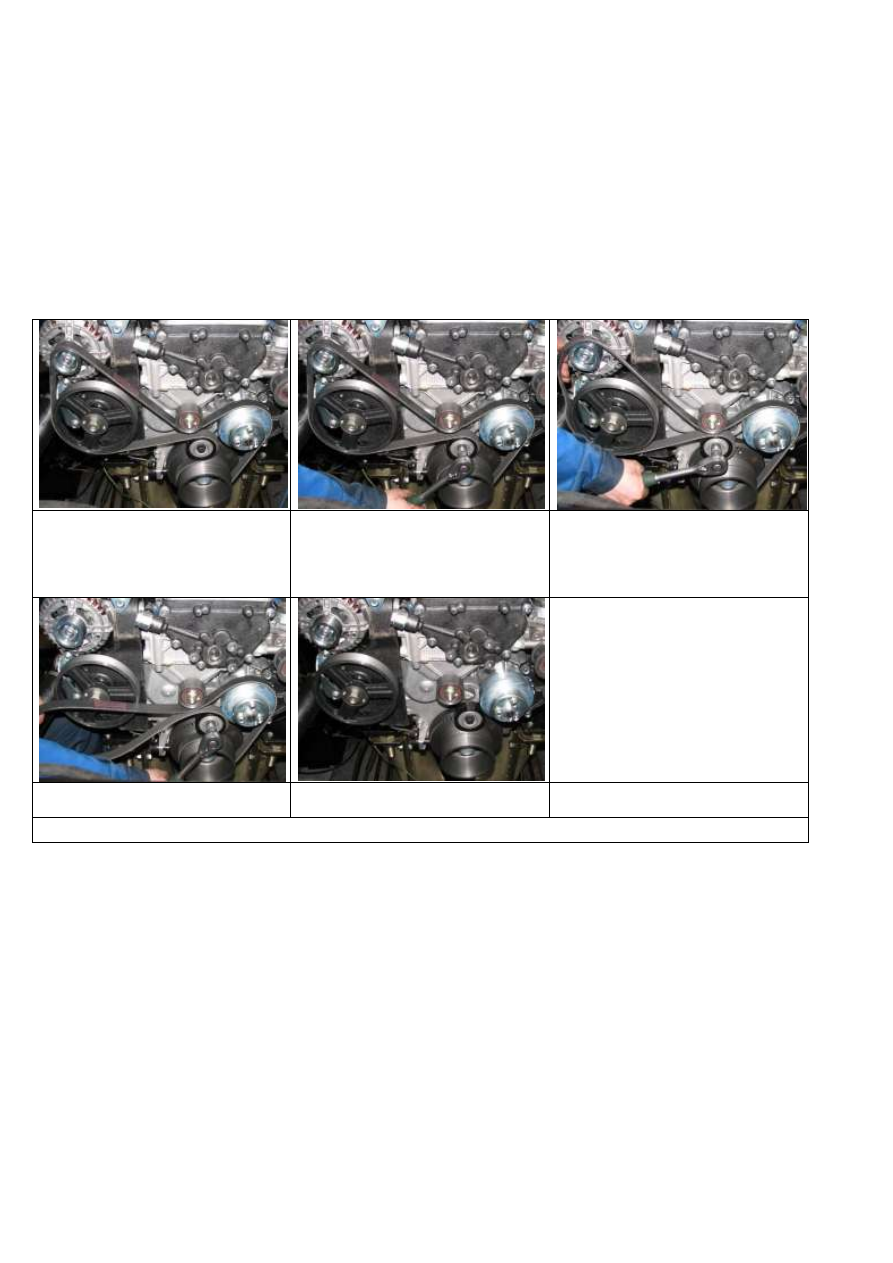

1.  Для  доступа  к  ремню  привода  аг-
регатов  предварительно  необходимо
демонтировать:  кожух  вентилятора;
вентилятор  с  вязкостной  муфтой  и
ремень привода вентилятора.

2.  Одеваем  на головку  болта  крепле-
ния ролика автоматического натяжи-
теля  торцовый  ключ  под  шестигран-
ник размером 15 мм. Для удобства в
работе используем ключ - трещетку.

3.  Преодолевая  усилие  пружины  ав-
томатического  натяжителя,  повора-
чиваем  по  часовой  стрелке  натяжи-
тель, и снимаем ремень со шкива ге-
нератора.







4.  Устанавливаем  натяжитель  в  мон-
тажное положение.

5. Демонтируем со шкивов и роликов
заменяемый ремень.



Рис.44. Порядок проведения операций при демонтаже ремня привода агрегатов.
























61












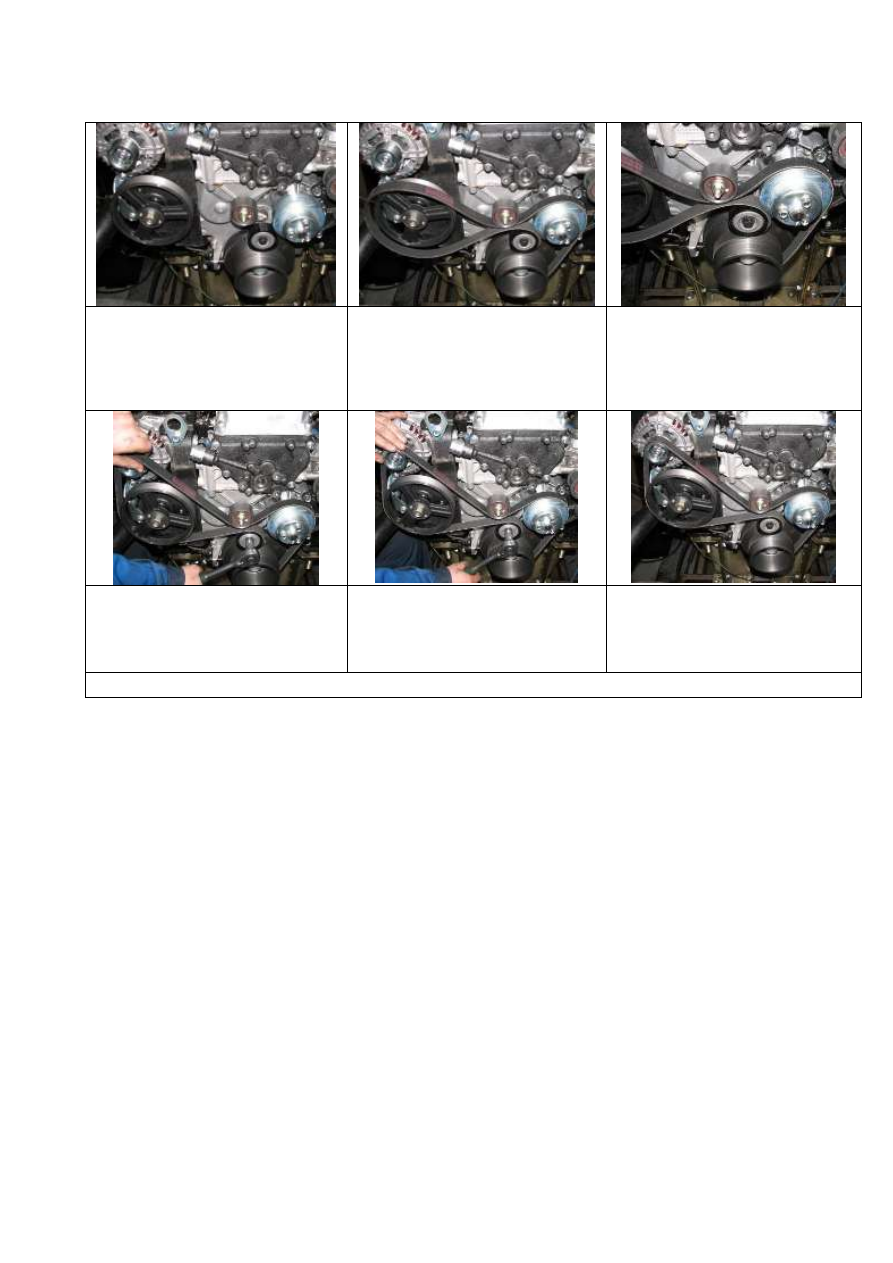

1.  Перед  установкой  нового  ремня
необходимо  убедиться  в  отсутствии
повышенных люфтов в подшипниках
роликов,  забоин  на  ручьях  шкивов  и
отсутствии  продуктов  износа  от  за-
меняемого ремня на ручьях шкивов.

2.  Смонтировать  новый  ремень  на
шкивы  коленчатого  вала  и  водяного
насоса .

3. Завести новый ремень под ролики.







4.  Одеваем  на  головку  болта  ролика
автоматического  натяжителя  торцо-
вый ключ и поворачиваем натяжитель
по часовой стрелке.

5.  Монтируем  на  шкивы  ТНВД  и  ге-
нератора  свободную  часть  ремня.
При  этом  необходимо  убедиться  в
совпадении  ручьев  ремня  с  ручьями
шкивов.

6.  Поворачивая  натяжитель  против
часовой  стрелки  натянуть  ремень.
Натяжение  производиться автомати-
чески под действием пружины уста-
новленной внутри натяжителя.

Рис.45. Порядок проведения операций при монтаже ремня привода агрегатов.



Привод вентилятора (рис.46, 47, 48) осуществляется совместно с насосом ГУР

и компрессором кондиционера от шкива коленчатого вала  поликлиновыми ремнями
6РК ф.Gates серии Micro-V XF, длины ремней выбираются в зависимости от наличия
в  приводе  вентилятора  дополнительных  автомобильных  агрегатов  (насосов  ГУР  и
компрессора кондиционера). Передаточное отношение привода – 1,0.

Натяжение  ремня  производится  поворотом  эксцентриков  натяжных  роликов

относительно крепежных болтов.

В качестве натяжного, используется ролик 2112 – 1006120, а для его крепления

самоконтрящийся болт маховика 406.1005127.

При замене ремня необходимо снимать верхний натяжной ролик.
