Дроссельный патрубок двигателя Шевроле-Нива (контроллер М7.9.7)


Дроссельный патрубок (рис. 1.7-02) системы распределенного впрыска топлива закреплен на ресивере 1 (см. рис. 1.7-01). Он дозирует количество воздуха, поступающего во впускную трубу. Поступлением воздуха в двигатель управляет дроссельная заслонка, соединенная с приводом педали акселератора.

Дроссельный патрубок в сборе имеет в своем составе датчик положения дроссельной заслонки и регулятор холостого хода. В проточной части дроссельного патрубка (за дроссельной заслонкой) находятся отверстия отбора разрежения, необходимые для работы системы вентиляции картера на холостом ходу 2 (см. рис. 1.7-02) и адсорбера системы улавливания паров бензина 6 (см. рис. 1.7-02).

Замена датчика положения дроссельной заслонки и регулятора холостого хода производится без снятия дроссельного патрубка с двигателя.

При замене дроссельного патрубка необходимо устанавливать новую прокладку между дроссельным патрубком и впускной трубой.

Снятие дроссельного патрубка

1. Отсоединить провод от клеммы "минус" аккумуляторной батареи.

2. Частично слить жидкость из радиатора, обеспечив возможность снятия шлангов системы охлаждения с дроссельного патрубка.

3. Отсоединить шланг системы вентиляции картера и шланг 8 (рис. 1.7-03) продувки адсорбера.

4. Отсоединить провода от регулятора холостого хода и датчика положения дроссельной заслонки.

5. Отсоединить шланг 1 впускной трубы.

6. Отсоединить шланги подвода и отвода охлаждающей жидкости.

7. Отсоединить привод дроссельной заслонки.

8. Отвернуть гайки крепления дроссельного патрубка и снять его с прокладкой.

После снятия дроссельного патрубка необходимо соблюдать осторожность для исключения повреждений дроссельной заслонки или уплотняемых поверхностей.

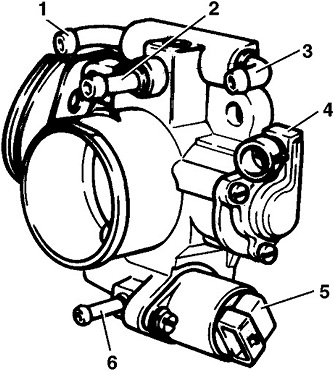

Рис. 1.7-02. Дроссельный патрубок в сборе: 1 - патрубок подвода охлаждающей жидкости; 2 - патрубок системы вентиляции картера на холостом ходу; 3 - патрубок дня отвода охлаждающей жидкости; 4 -датчик, положени я дроссельной заслонки; 5 - регулятор холостого хода; б - штуцер для продувки адсорбера

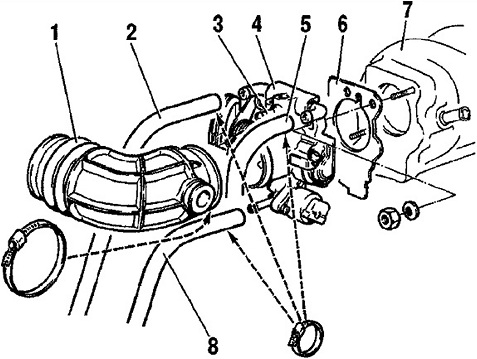

Рис. 1.7-03. Снятие дроссельного патрубка: 1- шланг впускной трубы; 2- шланг подвода охлаждающей жидкости; 3- патрубок системы ветшгяции картера; 4- дроссельный патрубок; 5- шланг отвода охлаждающей жидкости; 6- прокладка; 7- ресивер; 8- шланг продувки адсорбера

Очистка дроссельного патрубка

Очистку проточной части и заслонки дроссельного патрубка можно производить на автомобиле с помощью жидкости для чистки карбюраторов, бензина, ветоши и проволоки (ка-


нал вентиляции картера с жиклером диаметра 1,7 мм).

Запрещается использовать чистящую жидкость, содержащую метилэтилкетон. Эго сильный растворитель, который не подходит для этого типа загрязнений.

Не допускается очистка металлических частей дроссельного патрубка погружением в чистящую жидкость из-за вымывания смазки из подшипников оси дроссельной заслонки.

Для исключения повреждений не допускается попадание на датчик положения дроссельной заслонки и регулятор холостого хода растворителей или чистящих жидкостей.

При очистке поверхностей от остатков прокладок соблюдать осторожность, не допуская повреждения уплотняющих поверхностей.

Установка дроссельного патрубка

1. Установить дроссельный патрубок с новой прокладкой и закрепить его, затягивая гайки моментом 14,3...23,1 Н • м.

2. Присоединить привод дроссельной заслонки и убедиться в том, что привод работает нормально - при отпускании из полностью открытого положения заслонка закрывается полностью, без заеданий.

3. Присоединить шланги охлаждающей жидкости.

4. Присоединить шланг впускной трубы и закрепить его хомутом.

5. Присоединить провода к регулятору холостого хода и датчику положения дроссельной заслонки.

6. Присоединить шланг системы вентиляции картера.

7. Присоединить шланг продувки адсорбера.

8. Заправить систему охлаж дения жидкостью.

9. Присоединить провод к клемме "минус" аккумуляторной батареи.

ВНИМАНИЕ. После установки дроссельного патрубка никакой регулировки регулятора холостого хода не требуется. Регулятор холостого хода устанавливается в исходное положение контроллером при нормальном движении автомобиля.
