1.4. Система зажигания  двигателя Шевроле-Нива (контроллер М7.9.7)

Общее описание

В системе зажигания (рис. 1.4-01) применяется 4-выводная катушка зажигания, представляющая собой блок двух 2-вы-водных катушек зажигания. Система зажигания не имеет подвижных деталей и поэтому не требует обслуживания и регулировок, за исключением свечей зажигания.

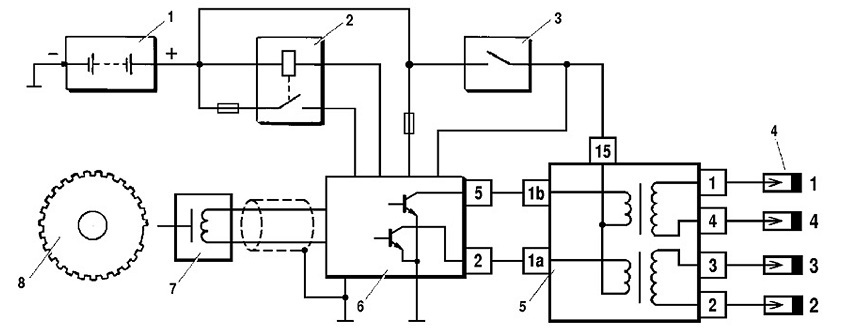

Рис, 1.4-01. Система зажигания: 1 - аккумуляторная батарея; 2 - реле главное; 3 -- выключатель зажигания; 4 - свечи зажигания; 5 - катушка зажигания; 0 - контроллер; 7 - датчик положения коленчатого вала; 8 - задающий диск

Управление током в первичных обмотках катушек зажига-ния осуществляется контроллером, использующим информацию о режиме работы двигателя, получаемую от датчиков системы управления двигателем. Для коммутации первичных обмоток катушек зажигания контроллер использует два мощных транзисторных вентиля (рис. 1.4-01).

В системе зажигания применяется метод распределения искры, называемый методом “холостой искры”. Цилиндры двигателя объединены в пары 1-4 и 2-3, и искрообразование происходит одновременно в двух цилиндрах: в цилиндре, в котором заканчивается такт сжатия (рабочая искра), и в цилиндре, в котором происходит такт выпуска (холостая искра).

В связи с постоянным направлением тока в первичной и вторичной обмотках, ток искрообразования одной свечи всегда протекает с центрального электрода на боковой, а второй - с бокового на центральный.

Катушка зажигания двигателя Шевроле-Нива (контроллер М7.9.7)

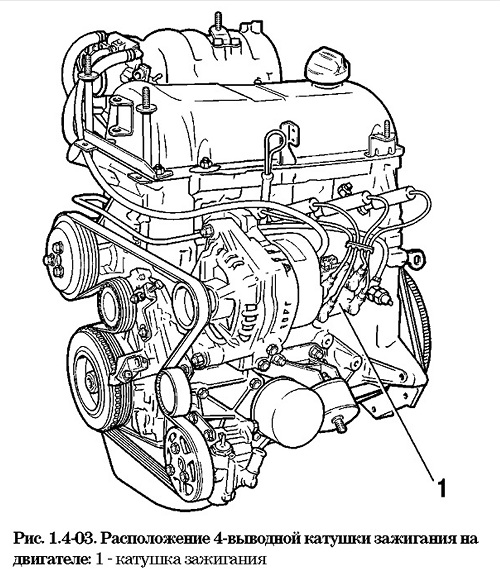

Четырехвыводная катушка зажигания (рис. 1.4-02 и 1.4-03) имеет следующие три цепи (см. рис. 1.4-01):

Цепь питания первичных обмоток

Напряжение бортсети автомобиля поступает с выключателя зажигания на контакт “15” катушки зажигания.

Цепь первичной обмотки катушки зажигания 1и4 цилиндров, контакт “lb”

Контроллер коммутирует на массу цепь первичной обмотки катушки зажигания, выдающей высокое напряжение на свечи зажигания цилиндров 1,4.

Цепь первичной обмотки катушки зажигания 2иЗ цилиндров, контакт “1а”

Контроллер коммутирует на массу цепь первичной обмотки катушки зажигания, выдающей высокое напряжение на свечи зажигания цилиндров 2,3.

В случае неисправности любого элемента 4-выводной катушки зажигания необходимо заменять весь узел в сборе.

Снятие катушки зажигания
1. Выключить зажигание.

2. Отсоединить колодку жгута проводов от катушки зажигания.

3. Отсоединить жгут высоковольтных проводов.

4. Снять катушку зажигания, отвернув болты крепления.

ВНИМАНИЕ. Демонтаж высоковольтных проводов осуществлять только за защитный колпачок.

Установка катушки зажигания

1. Установить катушку зажигания на кронштейн на двигателе и закрепить болтами, затянув моментом 9,6...15,4 Н • м.

2. Присоединить провода свечей зажигания.

3. Подсоединить жгут высоковольтных проводов к выгодам катушки и свечам зажигания.

Гашение детонации двигателя Шевроле-Нива (контроллер М7.9.7)



Для предотвращения повреждений внутренних деталей двигателя в результате продолжительной детонации ЭСУД корректирует угол опережения зажигания.

Для обнаружения детонации в системе имеется датчик детонации, см. раздел 1.1.


Контроллер анализирует сигнал этого датчика и при обнаружении детонации, характеризующейся повышением амплитуды вибраций двигателя в определенном диапазоне частот, корректирует угол опережения зажигания по специальному алгоритму*

Корректировка угла опережения зажигания для гашения детонации производится индивидуально по цилиндрам, т.е. определяется в каком цилиндре происходит детонация, и уменьшается угол опережения зажигания только для этого цилиндра*

В случае неисправности датчика детонации в память контроллера заносится соответствующий код неисправности и включается сигнализатор неисправностей* Кроме того, контроллер в зависимости от режима работы двигателя устанавливает пониженный угол опережения зажигания, исключающий появление детонации.
