Система подачи топлива двигателя Шевроле-Нива (контроллер М7.9.7)
Общее описание
Функцией системы подачи топлива (рис. 1.3-01) является обеспечение
подачи необходимого количества топлива в двигатель на всех рабочих
режимах. Топливо подается в двигатель форсунками, установленными во
впускной трубе.
Электробензонасос, установленный в баке, подает топливо через
магистральный топливный фильтр и шланги подачи топлива на рампу
форсунок.
Встроенный в электробезонасос регулятор давления
топлива поддерживает давление топлива в рампе форсунок в пределах от 364
до 400 кПа в зависимости от режима работы двигателя.
Контроллер включает топливные форсунки последовательно. Каждая из
форсунок включается через каждые 720 поворота коленчатого вала.
Сигнал контроллера, управляющий форсункой, представляет собой импульс,
длительность которого соответствует требующемуся двигателю количеству
топлива. Этот импульс подается в определенный момент поворота
коленчатого вала, который зависит от режима работы двигателя.
Подаваемый на форсунку управляющий сигнал открывает нормально закрытый
клапан форсунки, подавая во впускной канал топливо под давлением.
Количество подаваемого топлива пропорционально времени, в течение
которого форсунки находятся в открытом состоянии (длительность импульса
впрыска). Контроллер поддерживает оптимальное соотношение воздух/топливо
путем изменения длительности импульсов.
Увеличение длительности импульса впрыска приводит к увеличению
количества подаваемого топлива при постояном расходе юз духа (обогащение
смеси). Уменьшение длительности импульса впрыска приводит к уменьшению
количества подаваемого топлива при постояном расходе воздуха (обеднение
смеси).
ВНИМАНИЕ.
Для предотвращения травм или повреждений автомобиля при демонтаже
элементов системы подачи топлива в результате случайного пуска
необходимо отсоединять провод от клеммы "минус” аккумуляторной батареи
до проведения обслуживания и присоединять его после завершения работ.
Перед обслуживанием топливной аппаратуры необходимо сбросить давление в
системе подачи топлива (см. “Порядок сбрасывания давления в системе
подачи топлива”).

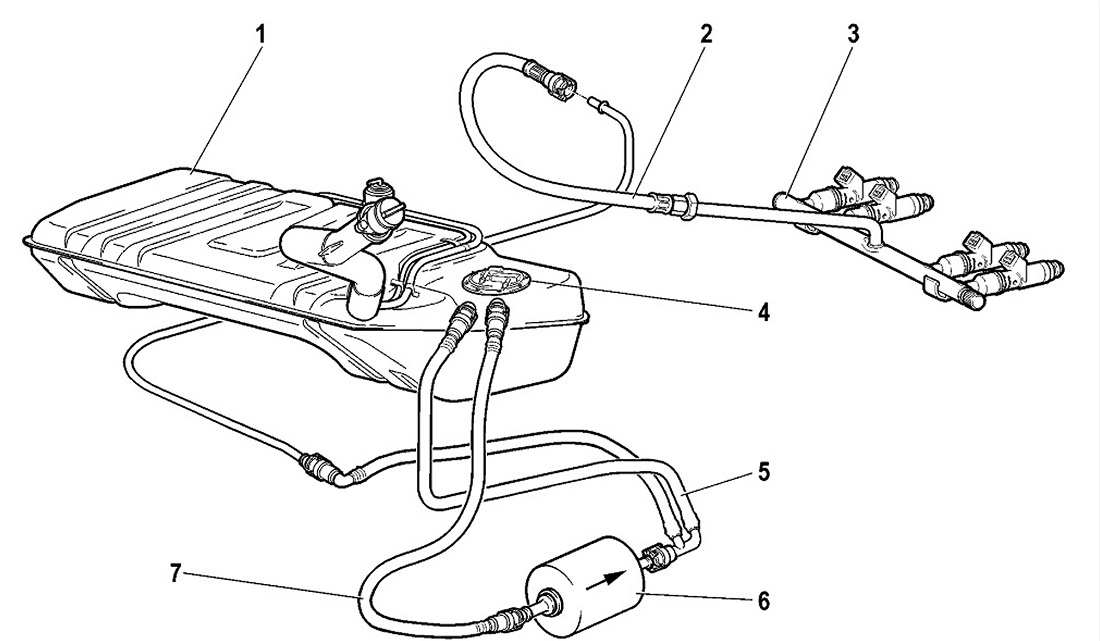

Рис. 1.3-01. Система подачи топлива с
распределенным последовательным впрыском: 1- топливный бак; 2- шланг
подачи топлива к рампе форсунок; 3- рампа форсунок; 4- электробензонасос;
5- шланг подачи топлива от фильтра; 6- шланг подачи топлива к фильтру;
7- топливный фильтр
При отсоединении топливопроводов не допускать
пролива топлива. Для этого обматывать концы трубок ветошью. После
завершения работ ветошь выбросить в предназначенный для этого контейнер.
Порядок сбрасывания давления в системе подачи
топлива
1. Включить нейтральную передачу, затормозить автомобиль стояночным
тормозом.
3. Запустить двигатель и дать ему работать на холостом ходу до остановки
из-за выработки топлива.
4. Включить стартер на 3 сек для стравливания давления в трубопроводах.
После этого можно безопасно работать с системой подачи топлива.
5. После стравливания давления и завершения работ присоединить провода к
электробензонасосу.
Модуль элекгробензонасоса
Модуль электробензонасоса (рис. 1.3-02) включает в себя
электробензонасос турбинного типа, регулятор давления, сетчатый фильтр,
фильтр грубой очистки и датчик уровня топлива.
Насос обеспечивает подачу топлива из топливного бака через магистральный
топливный фильтр на рампу форсунок. Избыток топлива возвращается в
бензобак по отдельной линии слива.
Электробензонасос включается контроллером через реле. При установке
ключа зажигания в положение «ЗАЖИГАНИЕ » контроллер запитывает реле на 2
секунды для создания необходимого давления топлива в рампе форсунок.
Если в течение этого времени прокрутка двигателя не начинается,
контроллер выключает реле и ожидает начала прокрутки. После ее начала
контроллер вновь включает реле.
Если зажигание включалось три раза без прокрутки двигателя, то следующее
включение реле электробензонасоса возможно только с началом прокрутки.
ВНИМАНИЕ. Эксплуатация автомобиля с почти пустым баком не допускается,
так как это может привести к преждевременному износу и выходу из строя
электробензонасоса, неустойчивой работе двигателя, попаданию
несгоревшего топлива в систему выпуска и в результате - к перегреву
каталитического нейтрализатора.
Сетчатый фильтр
Сетчатый фильтр (рис. 1.3-03) предназначен для улавливания поступающих в
электробензонасос вместе с топливом частиц размером более 60 мкм,
которые могут привести к наруше-нию работы системы впрыска. Фильтр
состоит из пластмассового каркаса, обтянутого полиамидным полотном,
стопорной шайбы, установленной в гнездо пластмассового корпуса и втулки,
охватывающей штуцер.
Снятие модуля электробензонасоса
1. Сбросить давление в системе подачи топлива (см. выше).
2. Отсоединить топ л ивопроводы от модуля электробензонасоса.
3. Отвернув гайки крепления, вынуть модуль электробензонасоса из
топливного бака.
ВНИМАНИЕ. Снимать модуль электробензонасоса следует осторожно, чтобы не
допустить деформации рычага датчика уровня топлива и, как следствие,
неверных показаний уровня топлива.
Снятие сетчатого фильтра
1. Слить остатки топлива из заборной камеры модуля электробензонасоса в
специально приготовленную емкость.
3. Удалить фиксатор ограничения хода камеры забора топлива, осторожно
расстопорив кольцо при помощи плоской отвертки.
4. Отсоединить струйный насос от заборной камеры.
5. Отсоединить фиксаторы кронштейна крепления элект-робензонасоса.
Разъединить камеру и кронштейн с электробензонасосом для обеспечения
доступа к сетчатому фильтру.
6. Используя плоскую отвертку, снять сетчатый фильтр. Демонтаж
производить в нескольких точках так, чтобы обеспечить минимальный
перекос сетчатого фильтра, исключив возможность повреждения входного
штуцера и фиксатора электробензонасоса.
ВНИМАНИЕ. При снятии сетчатого фильтра не допускается попадание
посторонних частиц во внутреннюю полость электробензонасоса.
Установка сетчатого фильтра
ВНИМАНИЕ. Заменить сетчатый фильтр, так как при его дежштаже ломается
стопорная шайбаи деформируется штуцер.
Перед установкой убедиться в наличии на новом сетчатом фильтре стопорной
шайбы и втулки, иначе не будет обеспечена герметичность соединения, и в
электробензонасос будет поступать неочищенное топливо, что приведет к
его преждевременному выходу из строя.
1. Снять заглушку со входа сетчатого фильтра. Сориентировать фильтр
таким образом, чтобы штуцер фильтра располагался перед штуцером
электробензонасоса, а стопорная шайба
- перед фиксатором электробензонасоса.
2. Используя специальное приспособление, плавно насадить сетчатый фильтр
усилием не менее 100 Н на его наружную поверхность. Фильтр должен быть
напрессован до упора штуцера в насосную секцию электробензонасоса, не
допуская повреждения лепестков фиксатора кронштейна. Приспособление при
этом не должно касаться крышки корпуса контактов электробензонасоса, в
которую встроен электрический разъем. Чтобы проверить правильность
установки сетчатого фильтра, необходимо убедиться в том, что фиксатор
электробензонасоса выступает за край штуцера сетчатого фильтра на
расстояние около 1 мм (рис. 1.3-05).
ВНИМАНИЕ. Для обеспечения работоспособности электробензонасоса не
допускается повреждение полиамидного полотна или установка сетчатого
фильтра с перекосом.
3. При необходимости промыть топливный бак.
Установка модуля электробензонасоса
1. Проверить наличие и правильность расположения уплотнительной
прокладки между топливным баком и модулем электробензонасоса.
2. Вставить модуль электробензонасоса в топливный бак и закрепить его,
затянув гайки крепления моментом 3,75...4,63 Н*м.
ВНИМАНИЕ. Устанавливать люду ль электробензонасоса следует осторожно,
чтобы не допустить деформации рычага датчика уровня топлива и, как
следствие, неверных показаний уровня топлива.
3. Установить топливопроводы, предварительно проверив целостность
уплотнительных колец и затянув гайки наконеч-
ников моментом 20...34 Н • м.
4. Подсоединить колодку жгута системы впрыска к колодке жгута
электробензонасоса.
5. Включить электробензонасос с помощью прибора DST-2М и проверить
систему подачи топлива на отсутствие утечек.
