§ 5.

Кабина водителя и ее оборудование вагона Т-3

В головной части вагона размещена кабина водителя, имеющая размеры, необходимые для нормальной работы водителя.

Кабина отделена от пассажирского салона перегородкой, которая имеет два оконных проема и задвижную дверь. В целях предотвращения помех водителю от ламп освещения салона перегородка кабины водителя застеклена дымчатым стеклом. Тональность дымчатого стекла одновременно создает достаточную видимость салона со стороны водителя. Задвижная дверь водителя фиксируется в открытом положении специальным устройством.

В передней части кабины водителя расположен пульт управления и часть электроаппаратов. Впереди под пультом установлен контроллер управления с педальным приводом. Педали управления имеют рифленую поверхность для предупреждения скольжения ноги.

С правой стороны пульта размещен шкаф со щитком плавких предохранителей и выключатель люминесцентного освещения, а с левой стороны пульта — выключатели отоплений и освещения, реверсор и рукоятка привода песочниц. Сзади на стенке кабины водителя установлены рубильник аккумуляторной батареи и огнетушитель.

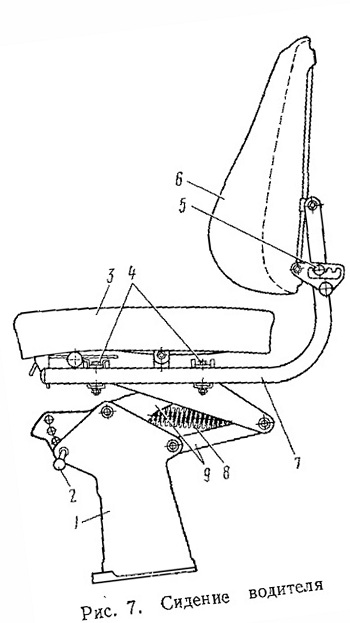

Сидение водителя (рис. 7) состоит из литой тумбы 1, трубчатого каркаса 7, полумягких, обшитых искусственной кожей, подушки 3 и спинки 6. Подушка и трубчатый каркас связаны с тумбой пружиной 8 и рычагами 9.

Сидение легко отрегулировать и установить в удобное для данного водителя положение. Изменение высоты достигается перестановкой регулятора 2 и изменением наклонов

рычагов 9. Регулировка положения подушки , сидения вдоль оси вагона осуществляется перемещением зажимов 4 по трубчатому каркасу 7. Наклон спинки изменяется перестановкой регулятора 5.

Лобовое или, как его иногда называют, ветровое окно кабины водителя застеклено безосколочным стеклом выпуклой формы толщиной 5,5 мм, не имеющим пороков в виде пузырей и неровностей. Для того, чтобы световое отражение не искажало видимость пути, лобовое стекло установлено с отклонением верхней кромки от вертикали назад на 30°. Для очистки лобовых стекол предусмотрены два стеклоочистителя с электромеханическим приводом, а для защиты от отпотевания и обледенения они обдуваются теплым воздухом от калорифера. Над лобовым стеклом кабины водителя установлен софит, освещенный изнутри, в него вставляется маршрутный указатель.
