ЭЛЕКТРОВОЗ 2ЕЛ5 Руководство по эксплуатации Книга 3

Электровоз 2ЕЛ5. Описание и работа Электрические машины ИДМБ.661142.010РЭ3 (3ТС.001.013РЭ3) город Новочеркасск 2005 г.

Содержание

1 Описание и работа двигателя тягового пульсирующего тока ДТК-820

1.1 Назначение

1.2 Техническая характеристика

1.3 Устройство тягового двигателя и его составных частей

1.4 Работа тягового двигателя

1.5 Маркировка

2 Описание и работа асинхронного электродвигателя НВА-55

2.1 Назначение

2.2 Техническая характеристика

2.3 Устройство двигателя и его составных частей

2.4 Работа двигателя

3 Описание и работа электродвигателя постоянного тока П22К-50У2

3.1 Назначение

3.2 Техническая характеристика

3.3 Устройство двигателя и его составных частей

3.4 Работа двигателя

4 Описание электродвигателя ДВ-75УХЛ3

4.1 Назначение

4.2 Техническая характеристика

4.3 Устройство двигателя и его составных частей

1 Описание и работа двигателя тягового пульсирующего тока ДТК-820

1.1 Назначение

Двигатель тяговый пульсирующего тока ДТК-820 предназначен для преобразования электрической энергии, получаемой из контактной сети, в механическую, передаваемую с вала тягового двигателя на колесную пару электровоза.

1.2 Техническая характеристика двигателя тягового пульсирующего тока ДТК-820

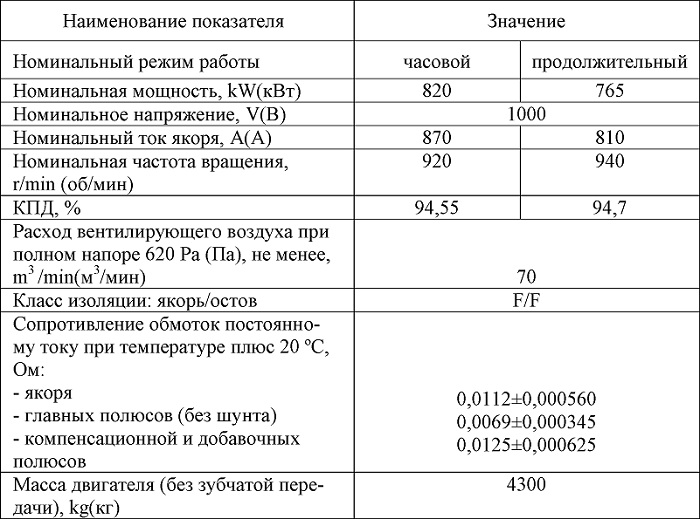

Техническая характеристика тягового двигателя ДТК-820 представлена в таблице 1.

Таблица 1
