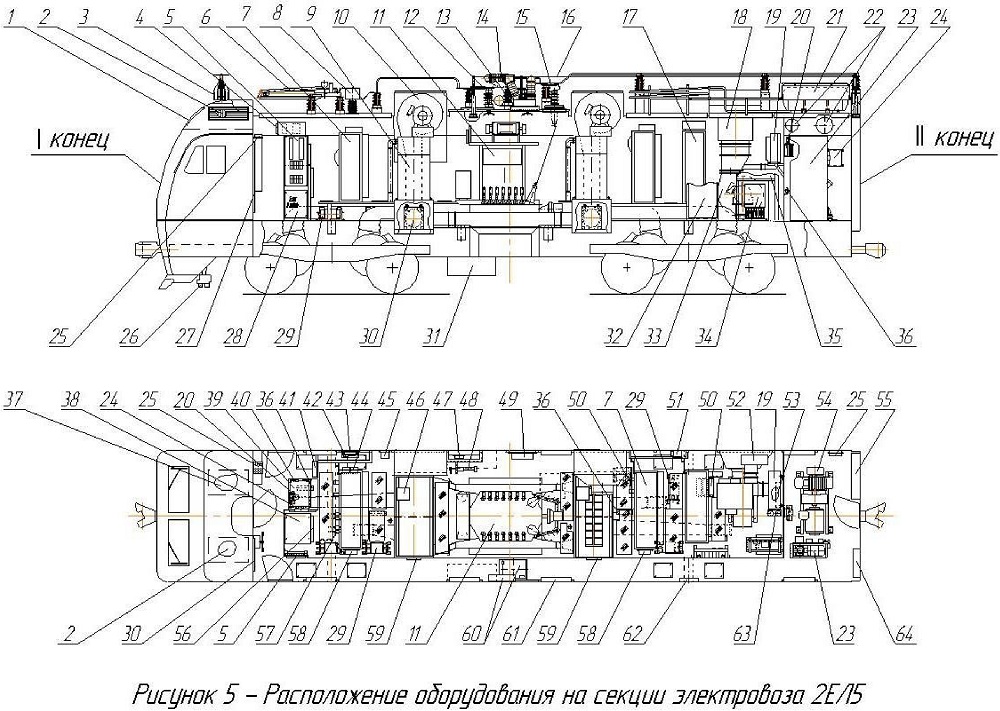

Поз. на рисунке

Обозначение по схеме

Наименование

Кол.

1

Прожектор

1

2

А57

Блок охлаждения кондиционера лев.

1

3

W1

Радиоантенна УКВ диапазона

1

4

А53

Блок контроля температуры (из КТДБ1)

1

5

-

Блок 1

1

6

ХА1

Токоприёмник

1

7

-

Блок силовых аппаратов

2

8

L1

Дроссель помехоподавления

1

9

U1, U2

Преобразователь ВИП-4000М

2

10

M11, M12

Блок центробежного вентилятора

2

11

-

Блок тягового трансформатора

1

12

QS1, QS2

Разъединитель

2

13

F1

Ограничитель перенапряжений

1

14

QF1

Выключатель ВОВ-25А

1

15

Z1

Фильтр для защиты от радиопомех

1

16

Радиоантенна КВ диапазона

1

17

-

Блок 8

1

18

R10

Блок балластных резисторов ББР-67

1

19

U3

Блок ВУВ-24

1

20

SA3, SA5, SA6

Переключатель блокировочный

3

21

-

Гл. резервуары пневмосистемы

3

22

-

Вспом. резервуары пневмосистемы

2

23

-

Блок пневматического оборудования

1

24

A81, A82

Блок сопряжения БС-224 (из МСУД-Н)

2

Поз. на рисунке

Обозначение по схеме

Наименование

Кол.

25

C119, C120

Панель конденсаторов

1

26

L31, L32

Катушка локомотивная (из АЛС-МУ)

2

27

X65-X80,

X83,X84

Зажимы контактные

17

28

-

Блок 2

1

29

L11-L14

Шунт индуктивный ИШ-95

4

30

L2-L5

Реактор сглаживающий РС-20

4

31

GB1, GB2

Батарея аккумуляторная

2

32

-

Блок 7

1

33

M13

Блок центробежного вентилятора

1

34

U5

Преобразователь ПЧФ-177

1

35

-

Блок 9

1

36

ET1 - ET20

Г енератор огнетушащего аэрозоля

20

37

A58

Блок охлаждения кондиционера прав.

1

38

A52

Блок питания и коммутации

1

39

A55

Блок управления БУ-193 (из МСУД-Н)

1

40

A65, A66

Панель резисторов ПР-559

2

41

А46, А64

Источник питания ИП-ЛЭ-50/800

2

42

A80

Панель гальванической развязки

1

43

-

Блок 3

1

44

A9, A10

Панель тиристоров ПТ-192

2

45

-

Панель 8

1

Поз. на рисунке

Обозначение по схеме

Наименование

Кол.

46

A73, A74

Блок питания (из к-та ВИП 4000М)

2

47

T15

Датчик тока ДТ-009

1

48

K1

Контактор пневматический ПК-356

1

49

A6

Панель реле напряжения

1

50

C101-C106

Конденсатор КПС

6

51

A91

Прибор управления ПУ-Э

1

52

U11

Блок диодов БД-163

1

53

-

Блок 10

1

54

-

Блок «мотор-компрессор»

1

55

X87-X95

Зажимы контактные

9

56

A25

Шкаф питания ШП-21

1

57

U82,U83

Панель диодов ПД-295

2

58

A71,A72

Панель питания ПП-720

2

59

A7,A8

Блок диагностики (из к-та ВИП 4000М)

2

60

Санитарный узел

1**

61

-

Песочница

8

62

-

Ящик стационарный для инструмента

1*

63

T10

Трансформатор ТО-127

1

64

-

Умывальник

1**

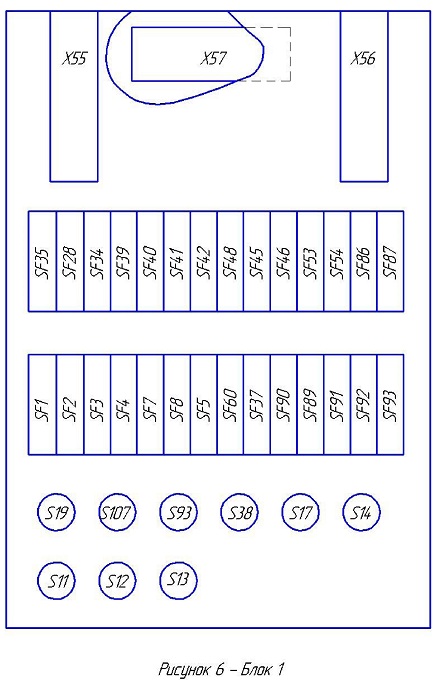

Обозначение по схеме

Наименование аппаратов

S107

Тумблер ПТ26-1

S11 - S14, S17, S19, S93

Тумблер ПТ26-2

SF1 - SF5

Выключатель АЕ2541М-10ХЛ2, 380В,16А,21н

SF7, SF8

Выключатель АЕ2541М-10ХЛ2, 380В,10А,21н

SF37, SF42, SF86, SF89

Выключатель АЕ2541М-10ХЛ2, 110В,5А,21н

SF48, SF53, SF54, SF90

Выключатель АЕ2541М-10ХЛ2, 110В,10А,21н

SF34, SF39, SF87, SF91, SF92, SF93

Выключатель АЕ2541М-10ХЛ2, 110В,10А,51н

SF45, SF46

Выключатель АЕ2544М-10ХЛ2, 110В,10А,101н, 1Р20

SF40, SF41

Выключатель АЕ2544М-10ХЛ2, 110В,10А,101н

SF28, SF35

Выключатель АЕ2541М-10ХЛ2, 110В,16А,51н

SF60

Выключатель АЕ2541М-10ХЛ2, 110В,25А,21н

Х55, Х56, Х57

Зажимы контактные

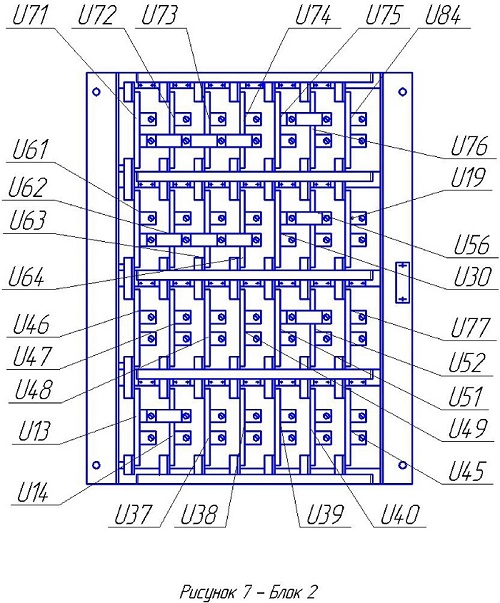

Обозначение по схеме

Наименование аппаратов

U13, U14, U19, U30, U37-U40, U45-U49, U51, U52, U56, U61-U64, U71-U77, U84

Панель диодов ПД - 615
