Электровоз 2ЕЛ5. Инструмент и принадлежности - часть 3

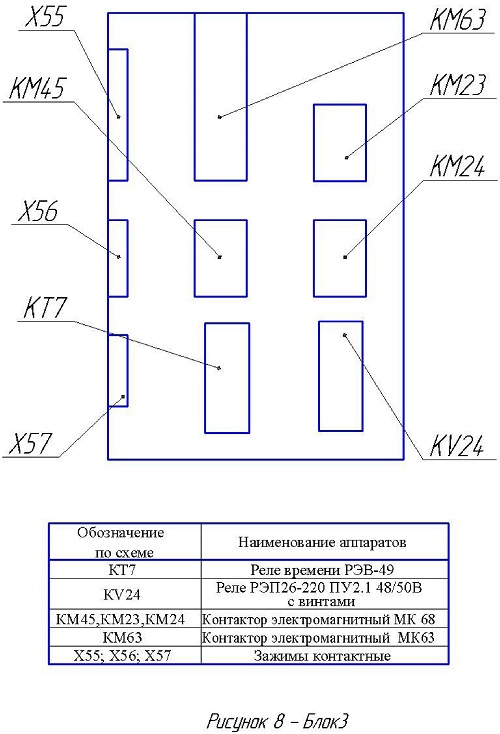

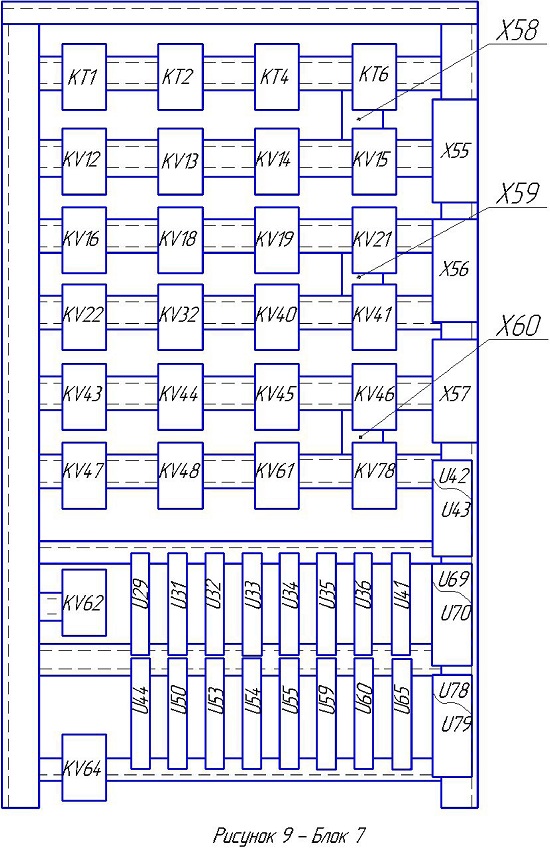

Пояснительные данные к рисунку 9 - Блок 7
|
Обозначение по схеме |
Наименование аппаратов |
|
KT1, KT2 |
Реле времени РЭВ-296 |
|
КТ4 |
Реле времени РЭВ-301 |
|
КТ6 |
Реле времени РЭВ-49 |
|
KV62 |
Реле промежуточное РП-277 |
|
KV14, KV48, KV64 |
Реле промежуточное РП-279 |
|
KV12, KV13, KV16, KV18, KV47 |
Реле промежуточное РП-280 |
|
KV15, KV19, KV22, KV32, KV40, KV45, KV46, KV61, KV78 |
Реле промежуточное РП-282 |
|
KV21, KV41, KV43, KV44 |
Реле промежуточное РП-277 |
|
U29, U31-36,U41-U44,U50, U53-U55, U59, U60, U65, U69, U70, U78, U79 |
Панель диодов ПД-615 |

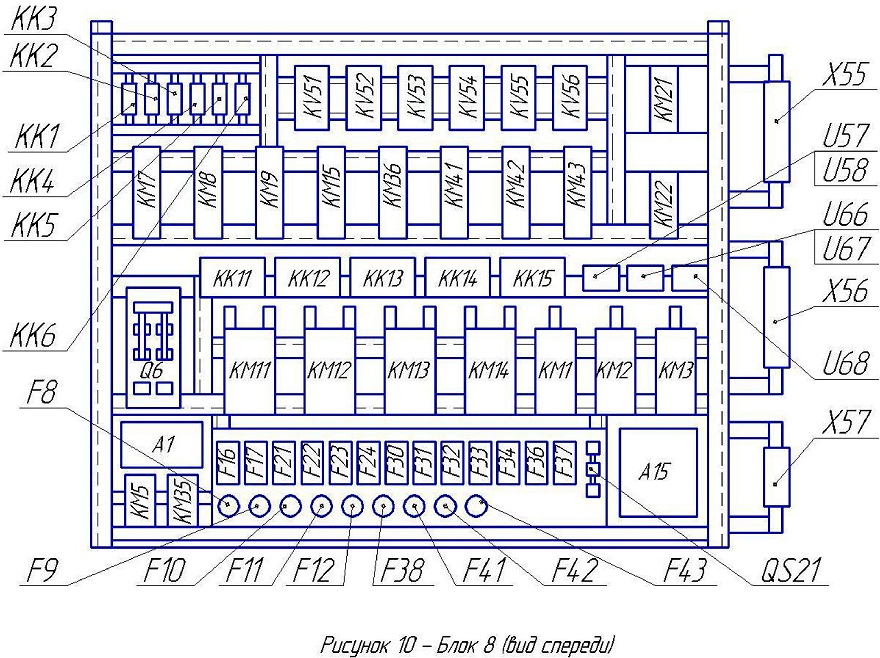

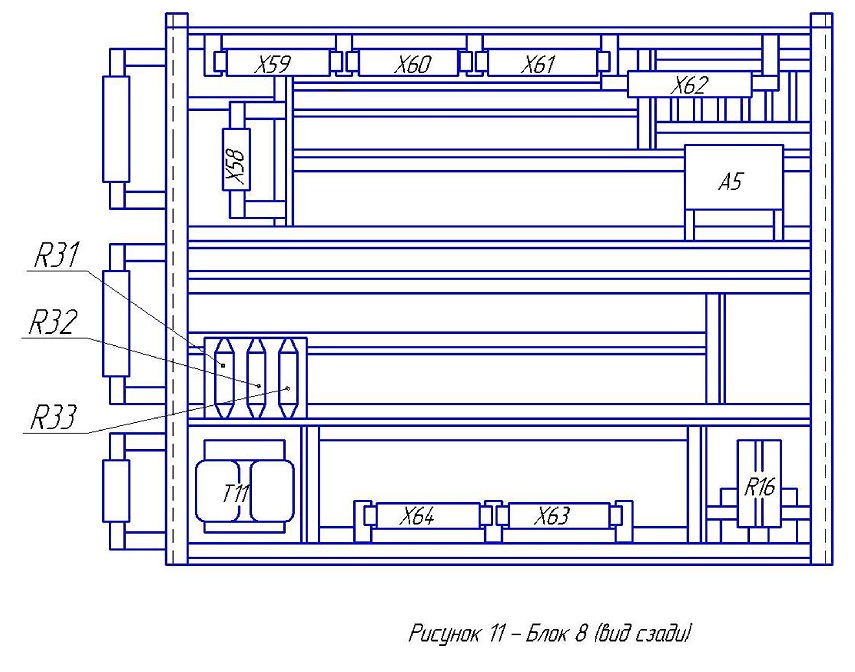

Пояснительные данные к рисункам 10 и 11 - Блок 8
|
Обозначение по схеме |
Наименование аппаратов |
|
КК1 - КК4 |
Реле электротепловое токовое ТРТП-137 РУ2, Jнесраб=56 А |
|
КК5, КК6 |
Реле электротепловое токовое ТРТП-114 РУ2, Jнесраб=5 А |
|
КК11 - КК14 |
Реле электротепловое токовое РТТ 85-33-132, R=132Ом, Jнесраб=125 А |
|
КК15 |
Реле электротепловое токовое РТТ 85-29-121-01, R=132Ом, Jнесраб=8,5 А |
|
КМ1 - КМ3 |
Контактор электромагнитный МК-32, R=43,78Ом |
|
КМ5, КМ35 |
Контактор электромагнитный МК-69, R=48,1 Ом |
|
КМ7 - КМ9, М15 |
Контактор электромагнитный МК-63, R=48,1 Ом |
|
КМ11 - КМ14 |
Контактор электромагнитный МК-84, R=43,78 м |
|
КМ21, КМ22 |
Контактор электромагнитный МК-68, R=48,1 Ом |
|
КМ36 |
Контактор электромагнитный МК-63-02, R=48,1Ом |
|
КМ41, КМ42 |
Контактор электромагнитный МК-72, R=48,1 Ом |
|
КМ43 |
Контактор электромагнитный МК-45, R=48,1 Ом |
|
КУ51 - KV56 |
Реле промежуточное РП-282, R=156 Ом |
|
Q6 |
Переключатель ПН-18 |
|
QS21 |
Разъединитель Р-88 |
|
R16 |
Панель резисторов ПР-013 |
|
R31 - R33 |
Сопротивление R=2400 Ом |
|
|
|
|
Обозначение по схеме |
Наименование аппаратов |
|
U57, U58, U66, U67, U68 |
Панель диодов ПД-615 |
|
T11 |
Трансформатор ТР 23 |
|
А1 |
Панель реле напряжения ПРН-318-01 |
|
А5 |
Панель реле напряжения ПРН-532 |
|
А15 |
Блок питания БП-192 |
|
F8, F10, F11, F38, F41 - F43 |
Вставка плавкая ВПБ 6-39, вставка 5 А |
|
F9 |
Вставка плавкая ВПТ 6-33, вставка 1 А |
|
F12 |
Вставка плавкая ВПТ 6-27, вставка 0,16 А |
|
F16 |
Предохранитель типа ПР-2 ХЛ2 на 60А, 500В, заднего присоединения. Вставка 35 А. |
|
F17 |
Предохранитель типа ПР-2 ХЛ2 на 60А, 500В, заднего присоединения. Вставка 20 А. |
|
F21, F36, F37 |
Предохранитель типа ПР-2 ХЛ2 на 60А, 500В, заднего присоединения. Вставка 25 А. |
|
F22, F30 - F32 |
Предохранитель типа ПР-2 ХЛ2 на 15А, 500В, заднего присоединения. Вставка 15 А. |
|
F23, F24 |
Предохранитель типа ПР-2 ХЛ2 на 60А, 500В, заднего присоединения. Вставка 45 А. |
|
F33, F34 |
Предохранитель типа ПР-2 ХЛ2 на 15А, 500В, заднего присоединения. Вставка 10 А. |
|
Х55 - Х64 |
Зажимы контактные |
