Электровоз 2ЕЛ5. Инструмент и принадлежности

Электровоз 2ЕЛ5. Инструмент и принадлежности - часть 1

Комплект инструмента и принадлежностей электровоза состоит из слесарно-монтажного инструмента общего применения (ключи гаечные, отвертки, плоскогубцы и т.д.), специальных ключей и принадлежностей.

Часть этого комплекта, которая может быть использована локомотивной бригадой в пути следования, размещается следующим образом:

- слесарно-монтажный инструмент первой необходимости и переносной светильник для временного освещения мест производства работ с недостаточной освещенностью - в переносном инструментальном ящике, в кабине машиниста;

- сигнальные принадлежности (фонарь ФЭСО, сигнальные флажки красного и желтого цвета), принадлежности для индивидуальной защиты персонала от поражения электрическим током (диэлектрические перчатки и коврики), аптечка

- в шкафу для одежды в кабине машиниста;

- два бытовых термоса - в кабине машиниста, в левом углу за креслом помощника;

- холодильник «Вояж» (переносной) - в кабине машиниста;

- слесарно-монтажный инструмент, сменные запасные части, предохранители, сигнальные лампы - в стационарном ящике для инструмента (установлен в проходном коридоре I секции на стенке кузова);

- штанги для заземления контактного провода - по одной в каждой секции (одна часть штанги с проводом установлена под кузовом, вторая часть с изолятором - в проходном коридоре на стенке кузова);

- штанга для заземления главного ввода, штанга для отключения разъединителей тяговых двигателей - по одной в каждой секции (в проходном коридоре на стенке кузова);

- углекислотные огнетушители ОУ-3 - по четыре штуки на каждой секции (один в кабине машиниста, три - в торцевой части кузова секции).

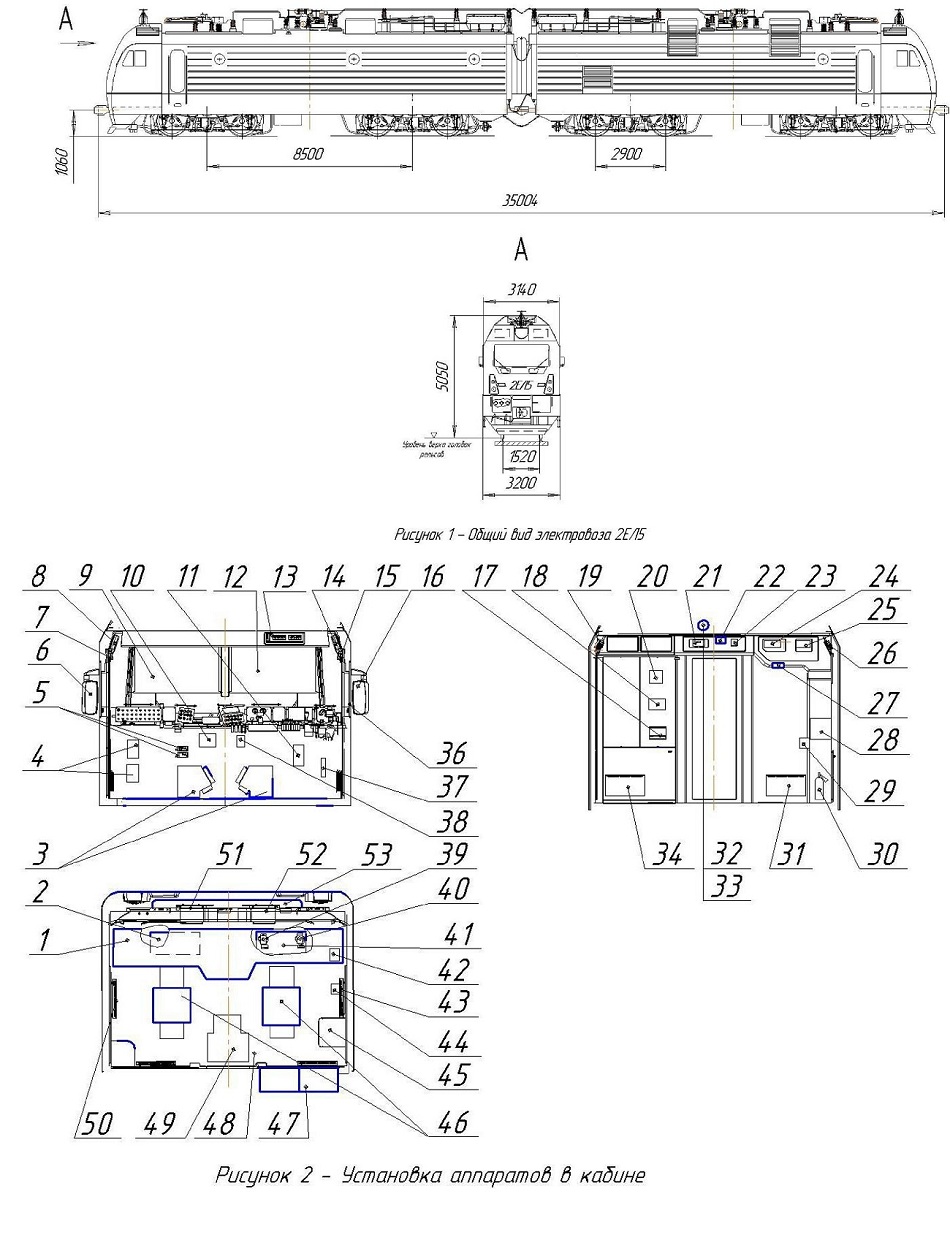

Пояснительные данные к рисунку 2

Поз. на рис.	Обозначение по схеме	Наименование
1		Пульт управления
2		Ограждение печи (Подножка)
3	Е3, Е4	Калорифер КЛ 41, КЛ 42
4	А115, А133	Блок ИПС-06
5	А127, А128	Регулятор подсветки пульта РПП-01-24
6	А131	Зеркало заднего вида
7	S117	Рукоятка бдительности РБ-80
8	EL49	Светильник освещения кабины ФБО 01-11
9	А125	Штора электроуправляемая левая
10	А118	Блок управления БУ-И
11	А124	Блок ИПС-06
12	А126	Штора электроуправляемая правая
13	А23	Блок сигнализации БС-173
14	EL50	Светильник освещения кабины ФБО 01-11
15	S118	Рукоятка бдительности РБ-80
16	A132	Зеркало заднего вида
17	А90	Прибор приемо-контрольный пожарный ППКП
18	А61, А62	ППУ БПЛ
19	ВА2	Блок выносных громкоговорителей
20	А51	Блок управления БУЗТ с датчиком температуры и кабелем
21	А92	Табло сигнальное ТС
22	SK41	Извещатель пожарный ИПК-ТУ-03

Поз. на рис.	Обозначение по схеме	Наименование
23	SK1	Датчик реле температуры электронный Т-419-2М-03-2-3
24	А97	Устройство сигнализации и пуска УСиП
25	А93	Устройство связи локомотивов УСЛ
26	ВА3	Блок выносных громкоговорителей
27	R50	Термопреобразователь сопротивления ТСМ-0987
28	E21	Электр оплитка
29	SА2	Переключатель электроплитки ПК16-11С 2006 УХЛ3
30		Огнетушитель ОУ-3
31	Е31	Устройство нагревательное УН-075Т-220
32	R41	Сопротивление балластное БС-478
33	R42	Сопротивление БС-523
34	Е32	Устройство нагревательное УН-075Т-220
35
36	А43,А44	Изделие остекления боковое
37	НА1	Свисток электропневматический С-17
38	U91	Панель диодов ПД-615
39	S60	Педаль П5 «Тифон»
40	S29	Педаль П6 «Песок»
41		Ограждение печи (Подножка)

Поз. на рис.	Обозначение по схеме	Наименование
42	КУ	Кран управления 215
43	Е33	Устройство нагревательное УН-075Т-220
44	SP6	Датчик реле давления ДЕМ-102-1-02-2
45	У25	Клапан электропневматический автостопа 150И
46		Кресло машиниста
47		Шкаф
48	Е35...Е38, Е39...Е41	Панели пола обогреваемые
49	EL42	Съемная панель пола обогреваемая
50	Е34	Устройство нагревательное УН-075Т-220
51	А119	Моторедуктор стеклоочистителя МРС23И
52	А120	Моторедуктор стеклоочистителя МРС23И
53	А43	Изделие остекления лобовое

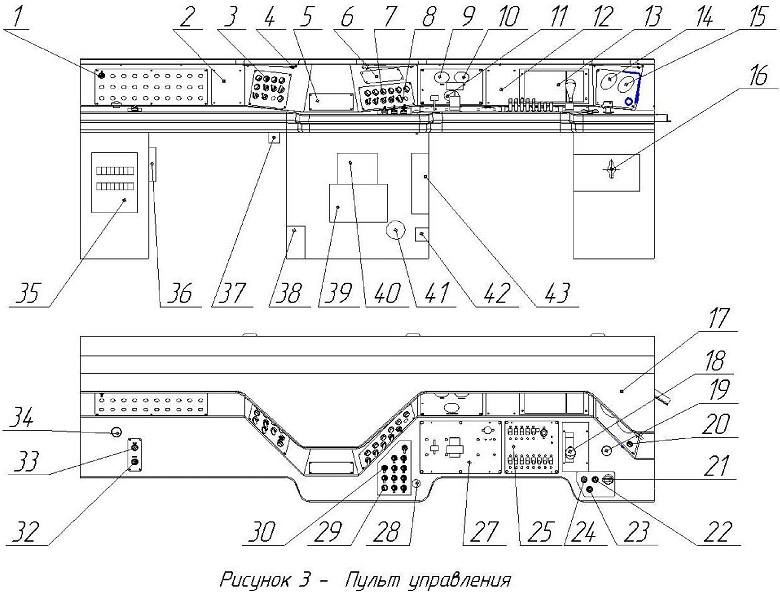

Пояснительные данные к рисунку 3

Поз. на рис.	Обозначение по схеме	Наименование
1	S5-S8, S15, S18, S30, S31, S39, S41, S42, S43, S44, S47, S48, S49, S50, S51, S53, S61-S65, S66, S78, S86, S87, S89, S90	Переключатели
2	А48	Блок индикации локомотивный
3	S37,S40,S45, SA8, S101-104; S121, S123, S124	Переключатели
4	EL101; EL102	Устройство светодиодное
5	А63, А68	ПУ встроенный с манипулятором
6	А41	Блок регистрации БР-Ш
7	Н1-Н5; S122	Лампы
8	SA9; S46,S71-74	Переключатели
9	PV 1	Вольтметр
10	РА1	Амперметр
11	РА2	Амперметр
12	А49	Блок индикации локомотивный БИЛ-СВ
13	А78	Блок индикации
14	МН1	Манометр МП 2 10кгс/см²
15	МН2	Манометр. МП2 16 кгс/см2
16	РА2	Кран резервного управления

17		Козырек
18	SM3	Контроллер машиниста
19	SQ4	Клапан аварийного экстренного торможения
20		Переключатель
21	SQ1	Выключатель цепей управления
22	S58	Кнопка «Тифон»
23	S57	Кнопка «Песок 1»
24	S59	Кнопка «Свисток»
25	S20	Блок выключателей
27	SM1	Контроллер машиниста КМ36
28	S115	Рукоятка бдительности
29	S9	Кнопка «Компрессор»
30	S3, S4, S33-S36, S54, S55, S56, S120	Переключатели
32	S28	Кнопка «Свисток»
33	S27	Кнопка «Тифон»
34	SQ1	Клапан аварийного экстренного торможения
35		Блок автоматов
36	А21	Блок управления типа АГС 8
37	Х26	Розетка штепсельная
38	А116, А117	Омыватель стекол электрический
39	А47	Блок электроники локомотивный БЭЛ-МУ
40	Z7	Фильтр питания ФП
41	Х11	Розетка РЗ-8Б

42	Х41	Розетка
43	А42	Блок управления нагревателем стекла БУНС

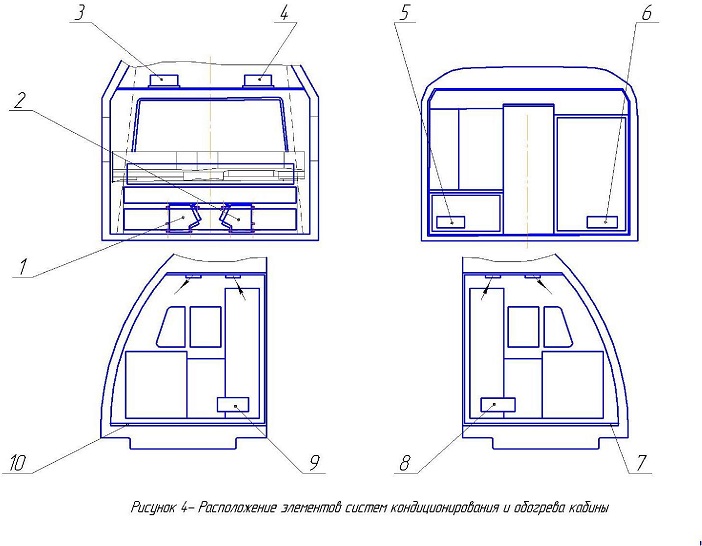

Пояснительные данные к рисунку 4

1	Е3	Калорифер
2	Е4	Калорифер
3	А57	Блок охлаждения кондиционера левый (БО-Л)
4	А58	Блок охлаждения кондиционера правый (БО-П)
5	Е32	Устройство нагревательное
6	Е31	Устройство нагревательное
7	Е35...Е38	Панели пола обогреваемые
8	Е33	Устройство нагревательное
9	Е34	Устройство нагревательное
10	Е39...Е42	Панели пола обогреваемые
