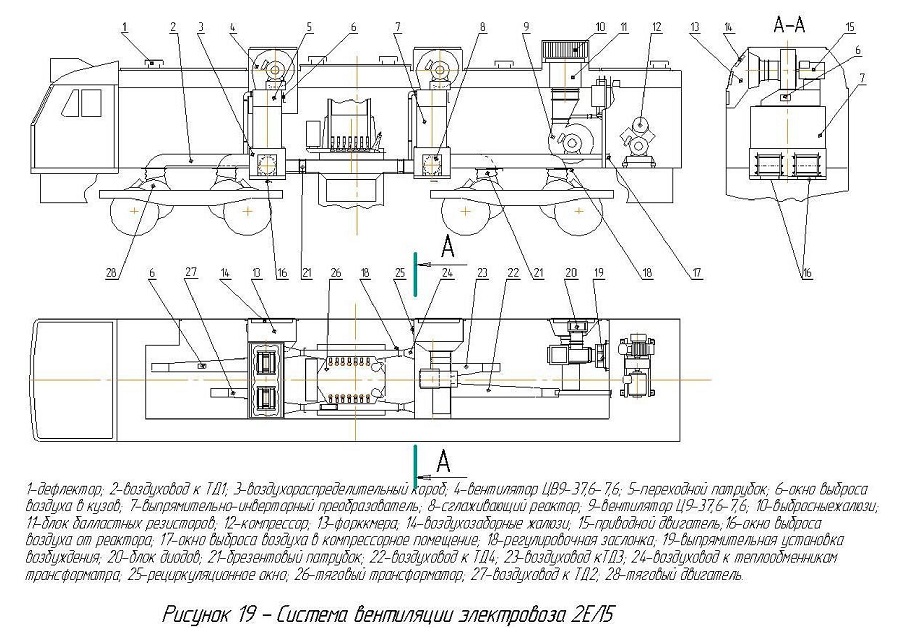

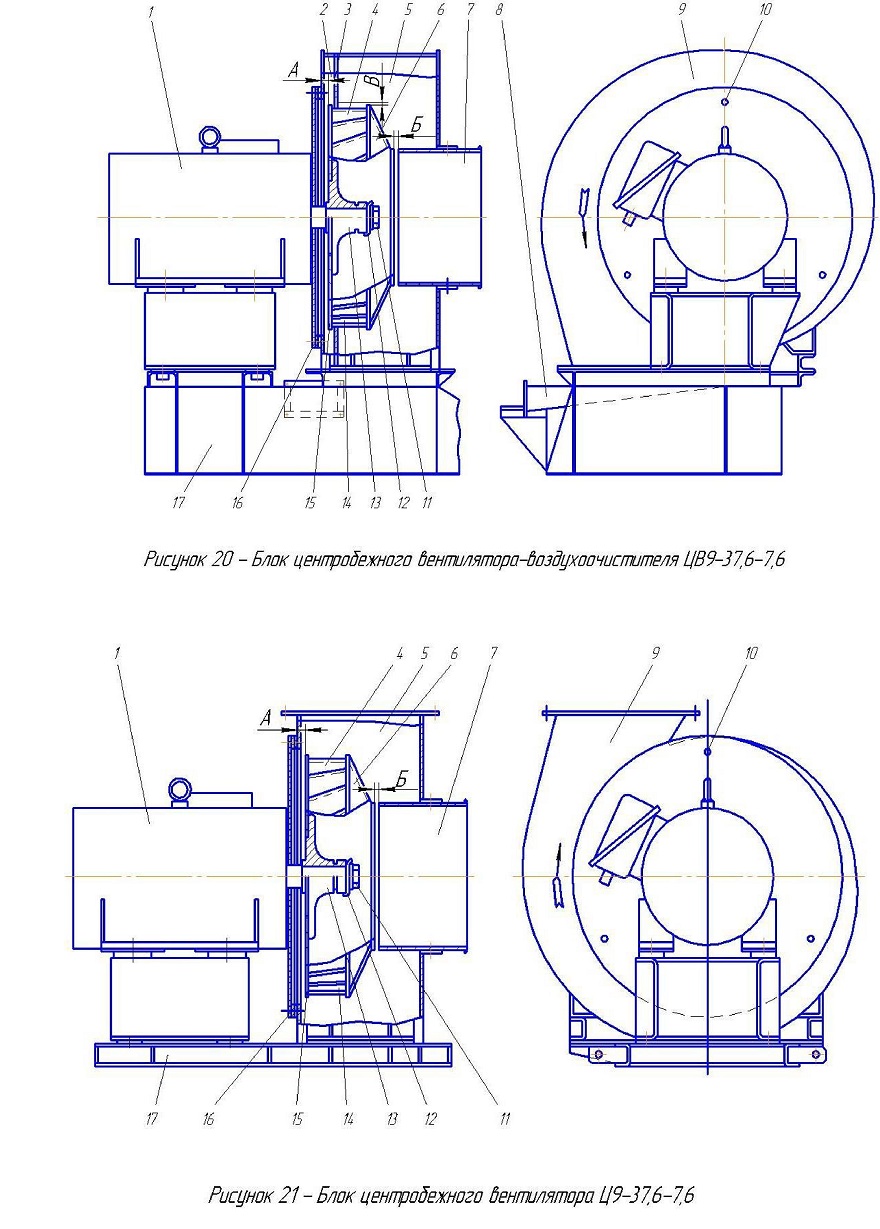

Позиция на рисунке

Наименование

1

Электродвигатель

2

Камера воздухоочистителя

3

Перегородка

4

Лопатка рабочего колеса

5

Камера для формирования потока очищенного воздуха

6

Покрывной диск

7

Подвижный патрубок

8

Патрубок выводной воздухоочистителя

9

Улитка (корпус вентилятора)

10

Отверстие для контроля регулируемых зазоров

11

Болт для крепления колеса на валу электродвигателя

12

Стопорная шайба

13

Ступица рабочего колеса

14

Рабочее колесо

15

Несущий диск

16

Крышка улитки вентилятора

17

Каркас

А

Осевой зазор между колесом и перегородкой корпуса

Б

Осевой зазор между колесом и подвижным патрубком

В

Радиальный зазор между колесом и перегородкой корпуса

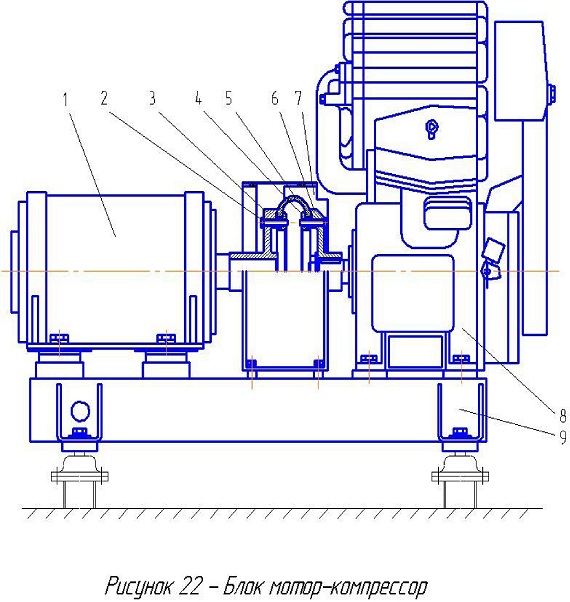

Позиция на рисунке

Наименование

1

Электродвигатель

2

Болт

3

Полумуфта

4

Фланец нажимной

5

Оболочка резинокордная

6

Полумуфта

7

Кожух

8

Компрессор

9

Каркас

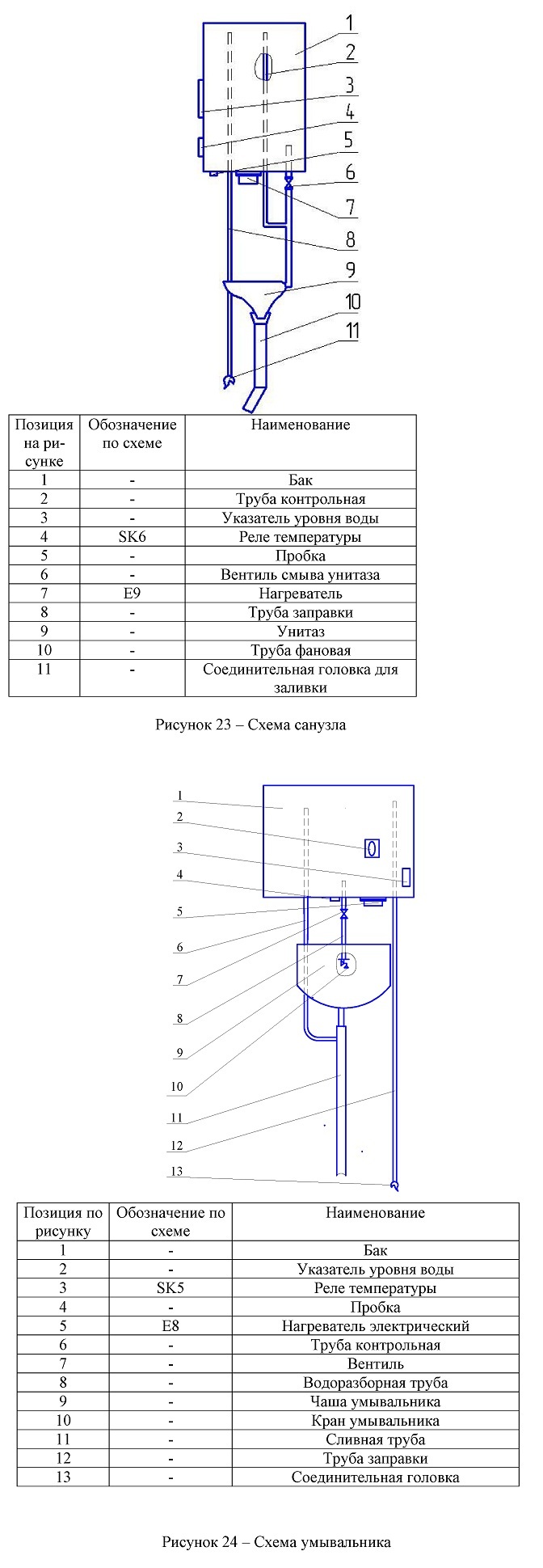

Позиция по рисунку

Обозначение по схеме

Наименование

1

-

Бак

2

-

Указатель уровня воды

3

SK5

Реле температуры

4

-

Пробка

5

Е8

Нагреватель электрический

6

-

Труба контрольная

7

-

Вентиль

8

-

Водоразборная труба

9

-

Чаша умывальника

10

-

Кран умывальника

11

-

Сливная труба

12

-

Труба заправки

13

-

Соединительная головка
