6.8

Тепловоз 2ТЭ25К. Средства пожаротушения и система обнаружения и тушения пожара



6.8.1 Назначение системы

Система обнаружения и тушения пожара (СОТП) магистрального тепловоза 2ТЭ25 (далее СОТП 2ТЭ25) предназначена для:

- автоматического обнаружения загорания в пожароопасных зонах 2ТЭ25 с сигнализацией и адресацией зоны  пожара;

- хранения, распределения и подачи газового огнетушащего состава (ГОС) в зоны пожара.



СОТП обеспечивает адресное оповещение (звуковое и световое) чрезвычайных ситуаций "ВНИМАНИЕ", "ПОЖАР" и "НЕИСПРАВНОСТЬ" в пожароопасных зонах обеих секций с выдачей сигнала на пульт машиниста головной (ведущей) секции.



СОТП одного двухсекционного 2ТЭ25 обеспечивает взаимодействие с аналогичными системами СОТП при формировании состава из 3-х или 4-х секций  2ТЭ25.



6.8.2 Технические характеристики

Основные  технические  характеристики  системы  СОТП 2ТЭ25 приведены в таблице 2.

Таблица 2

Наименование показателя	Значение
Тип системы пожаротушения	Автоматизированная установка газового пожаротушения
Тип сигнализации	Адресная, аналоговая, световая и звуковая Норма – Внимание – Пожар – Неисправность (по зонам пожаротушения)
Тип пожарных извещателей:	Извещатель пожарный тепловой адресный  «ИПТА-1», Извещатель пожарный   дымовой адресный ИП212-«Фрегат»
Инерционность срабатывания извещателей ИП212-«Фрегат», с	5, не более
Чувствительность извещателя ИП212-«Фрегат», измеряемая  диапазоном удельной оптической плотности задымленной среды, дБ/м:	от 0,05 до 0,2
- шаг преобразования, дБ/м	от 0,02, не более
- время преобразования, с	1,0, не более
Инерционность срабатывания извещателей "Гамма-01ИПТА":
- при достижении порогового значения, с	10, не более
- при скорости нарастания температуры, с
5º/мин	60-80
30º/мин	20-60
Температура срабатывания извещателей "ИПТА-1" , º С	100
Количество защищаемых зон в одной секции тепловоза, шт., в том числе:
- тепловыми пожарными извещателями   (Дизельное помещение)	1
- дымовыми пожарными извещателями (АО, КМ, Тамбур)	3
Количество пожарных шлейфов, шт.
- цифровых	1
- токовых	1
Параметры двухпроводной линии цифрового шлейфа сигнализации:
- сопротивление шлейфа, Ом	200, не более
- электрическая емкость шлейфа, нФ	2,5,  не более
- количество извещателей, включенных в один шлейф, шт.	8
- напряжение питания, В	(5±1)
- ток, потребляемый извещателем в дежурном режиме, мА	0,4, не более
Параметры двухпроводной линии токового шлейфа сигнализации:
- сопротивление шлейфа, Ом	100, не более
- сопротивление утечки между проводами шлейфа и между каждым проводом и землей, кОм	50, не менее
- количество извещателей, включенных в один шлейф, шт.	12
Напряжение питания (от источника  постоянного тока), В	24+4
Режимы работы установки	Автоматический, ручной дистанционный, местный от УРП-7
Исполнительное устройство	МПГ-150-50-24-У-04-4 шт
Электропитание: Напряжение, В	28-4+2 постоянного тока
Потребляемая мощность, Вт:
- в дежурном режиме;	2, не более
- в режиме Пожар при t=0,2 с	50, не более
Условия эксплуатации:
- температура окружающей среды, 0С	от минус 35 до 55
- относительная влажность при температуре 250С, %	до 98
Срок службы, лет	10, не менее



6.8.3 Состав

В состав системы обнаружения и тушения пожара одной секции тепловоза  входят:

-блок клавиатуры и индикации «Гамма – 01 БКИ»	1 шт.;
-блок монтажный «Гамма – 01 БМ5»	1 шт.;
-кнопочная станция «Гамма-01КС-А»	1 шт.;
-извещатель пожарный тепловой адресный «Гамма-01 ИПТА-1»	8 шт.;
-извещатель пожарный дымовой адресный ИП 212-«Фрегат»	12 шт.;
-оповещатель охранно-пожарный звуковой ООПЗ-24	4 шт.;
-блок питания и управления "Гамма-01 БПУ" -блок аварийного пуска БАП -устройстово ручного пуска УРП-7 -оповещатель световой «Гамма-01 ОС-2Д»	1 шт.; 1 шт.; 2 шт.; 3 шт.;
-кабельная сеть	1 компл.;
-модуль пожаротушения газовый МПГ-150-50-24-У-04	3 шт.;
-коллектор КГО-4-24	1 шт.;
-рукав РВД-Д-25	6 шт.;
-пусковое устройство ПУО-2	6 шт.;
-трубная разводка	1 компл.



6.8.4 Устройство и принцип работы

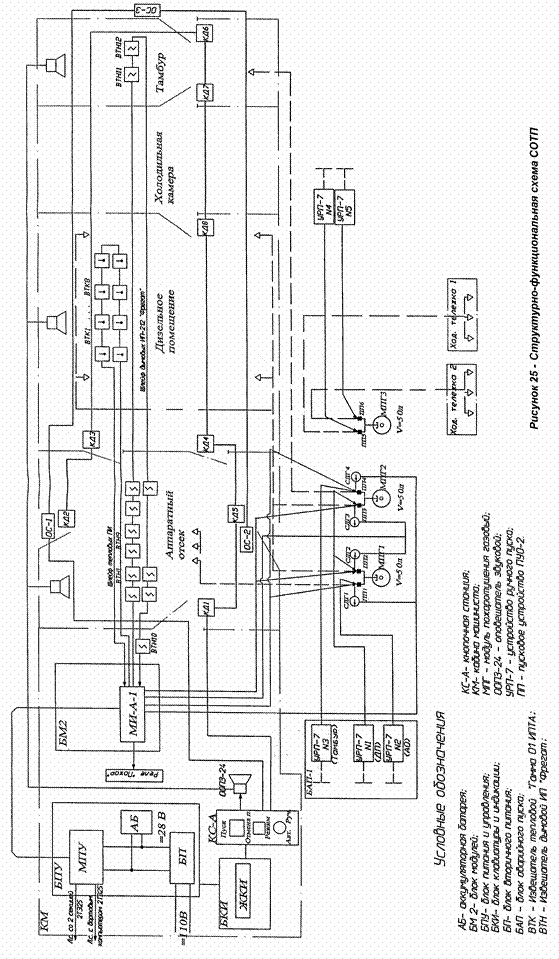

Структурно – функциональная схема СОТП представлена на
рисунке 25.

Система включает в себя одинаковые комплекты аппаратуры "Гамма-01-2ТЭ25" (БПУ, БМ5, БКИ, БАП, ИПТА-1, ИП212-«Фрегат», ОС, ООПЗ-24), и технологического оборудования (МПГ-150-50-24-У-04 – 3 шт. и трубной разводки), устанавливаемые в каждой секции магистрального тепловоза.

Каждый комплект может работать самостоятельно, обеспечивая сигнализацию о пожаре и тушение в соответствующих зонах секции, в которой он установлен.

Два (три, четыре) комплекта, объединенные гальванически развязанной линий связи в единую систему, обеспечивают  сигнализацию о пожаре в соответствующих зонах 2-х (3-х, 4-х) секционного магистрального тепловоза.

Подача питания на каждый комплект аппаратуры "Гамма-01-2ТЭ25"  осуществляется от системы электропитания магистрального тепловоза тумблером включения СОТП, установленном на пульте управления 2ТЭ25 в кабинах машиниста.

СОТП 2ТЭ25 обеспечивает обнаружение загорания в каждой секции следующих зон (отсеков):

- ДП – дизельное помещение;

- АО – аппаратный отсек (в каждой аппаратной камере);

- КМ - кабина машиниста;

- ТМ – тамбур;

и подачу ГОС в каждую секцию следующих зон (отсеков):

- ДП – дизельное помещение;

- АО – аппаратный отсек (в каждой аппаратной камере);

- ТМ – тамбур;

- тяговые двигатели, расположенные на ходовых тележках (только местный пуск - от устройства ручного пуска УРП-7).

Каждая зона (отсек) оборудована пожарными извещателями тепловыми или дымовыми. Места размещения  пожарных извещателей и их идентификационные номера приведены в РЭ1.

Сбор информации от пожарных извещателей, ее обработка, накопление и получение информации о состояниях системы СОТП 2ТЭ25 производится электронными модулями, входящими в состав аппаратуры.

Информация о состоянии системы  и ситуациях, возникающих в процессе эксплуатации СОТП 2ТЭ25, выводится автоматически одновременно  на жидкокристаллических индикаторах  (ЖКИ) и светодиодных табло БКИ обеих секций.

Управляющие воздействия оператор формирует с помощью клавиатуры  блока БКИ.

Блоки БПУ, БКИ, БМ2, БАП и КС-А  размещены в кабине машиниста каждой секции.

В зависимости от направления движения магистрального тепловоза каждая секция  может быть головной (ведущей).

Установка признака "Головная секция" производится вручную в кабине ведущей секции тепловоза 2ТЭ25 (сцепки) c помощью клавиатуры БКИ, (см. раздел 4 РЭ СОТП), с выводом информации на ЖКИ БКИ «Сек. Х – глв». При функционировании СОТП 2ТЭ25 в "дежурном режиме" система находится в состоянии Норма.

При срабатывании любого одного (теплового или дымового)  пожарного извещателя в одной зоне или нескольких система переходит в состояние Внимание, при этом  включается режим звукового оповещения Внимание – двухтональный прерывистый звуковой сигнал, выдаваемый  БКИ.

На блоках БКИ (панели и экране) выводится информация о возникшей ситуации с указанием   секции и зоны, где произошло срабатывание извещателя.

При нескольких обнаруженных ситуациях Внимание оператор нажатием кнопки ► может  вывести на экран БКИ идентификаторы (наименование) зон, где возникли данные ситуации

При срабатывании двух пожарных извещателей на ЖКИ выводится информация Пожар.

На светодиодном табло БКИ включается светодиод Пожар – красного цвета. Возникновение ситуации Пожар сопровождается включением звукового сигнализатора, встроенного в БКИ, в режиме модулированного по частоте звучания и включением звуковых оповещателей ООПЗ-24, установленных в кабине машиниста и других защищаемых зонах тепловоза.

При возникновении ситуации Неисправность (обрыв или КЗ шлейфов сигнализации, обрыв линии связи и т.д.) на БКИ загорается индикатор желтого цвета Неисправность. Ситуация Неисправность сопровождается включением звукового сигнализатора, встроенного в БКИ.

Нахождение вида и места неисправностей осуществляется оператором вручную последовательным нажатием кнопки Режим на блоке БКИ своей секции.

Режимы индикации на блоке БКИ приведены в разделе 9 РЭ СОТП



6.8.5 Описание и работа составных частей

6.8.5.1 Модуль пожаротушения газовый

Модуль пожаротушения МПГ-150-50-24-У-04 в соответствии с рисунком  26  (сертификат №ССПБ.RU.УП001.В00123) предназначен для хранения под давлением и выпуска огнетушащего состава. Представляет собой баллон цилиндрической формы с полусферическими днищами. К днищам баллона приварены цилиндрические обечайки, образующие верхний опорный узел и башмак. Сверху в горловине баллона установлено запорно-пусковое устройство с двумя пироголовками для подачи ГОС по двум направлениям.

Емкость баллона модуля - 50 л. Модуль заправлен двуокисью углерода (СО2) сварочной ГОСТ 8050 (сертификат соответствия № РОСС.RU.АЮ 64.В00416), коэффициент загрузки К3=0,7 кг/л при температуре 20°С.

Для закрепления модуля при монтаже предусмотрены два хомута.

Срабатывание  модуля производится при подаче электрического импульса на пиропатрон- ПУО-2. Пиропатрон имеет два независимых мостика (нити) накаливания, выводимых на разъем 2РМ14БПН4Ш1В1. Один мостик (штыри 1-3) через ответную часть – розетку разъема подсоединяется к цепи электрического управления модулем от прибора "Гамма-01-ПКП", второй (штыри 2-4) к цепи управления модулем от устройства УРП – 7.

В результате срабатывания пиропатрона образуются пороховые газы, которые своим давлением разрушают запорный элемент  по кольцевой проточке. Свободная часть запорного элемента перемещается в полость заглушки, освобождая выход огнетушащего вещества из модуля в распределительный трубопровод к защищаемой зоне. Более подробные данные о модуле приведены в его Руководстве по эксплуатации МПГ 021.00.000 РЭ; о пиропатроне ПУО-2   –  в Техническом описании и Инструкции по эксплуатации УДП.000 ТО.

6.8.5.2 Приборная часть СОТП   "Гамма – 01 " тепловоза 2ТЭ25.

Приборная часть СОТП тепловоза 2ТЭ25 включает в себя блоки БПУ, БМ2, БКИ, БАП, пожарные извещатели -ИПТА-1, ИП212-«Фрегат» и оповещатели ОС-2д и ООПЗ-24.

Блок "Гамма-01 БПУ" в соответствии с рисунком 27 предназначен для выполнения функций системного или периферийного контроллера и обеспечения бесперебойного электропитания блоков и модулей комплекса. БПУ производит сбор, обработку и накопление информации о состоянии прибора в целом или отдельного направления и вырабатывает команды управления подчиненными блоками и модулями.

Блок включает в себя электронный модуль  МПУ, модуль вторичного питания KV50D-110 S28-L (с выходным напряжением 28 В, 50 Вт) и два аккумулятора 12 В емкостью 7 А/ч, соединенных последовательно и работающих в буферном режиме, обеспечивающем автоматический переход на резервное питание (24 час) при отключении основного. Время работы от аккумуляторов БПУ:

1)                в дежурном режиме

-при  суммарном токе потребления 80 мА    – 72 ч, не менее;

-при  суммарном токе потребления 120 мА – 48 ч, не менее;

-при  суммарном токе потребления 240 мА -  24 ч, не менее;

2)                в режиме ПОЖАР – 3 ч, не менее.

Модуль питания и управления (МПУ) производит сбор и обработку информации, получаемой при обмене по линии связи с другими модулями, и передачу ее на блок БКИ.

Блок  монтажный БМ2 предназначен для размещения в нем электронных модулей. Внешний вид БМ2 представлен на рисунке 28.

В БМ2 установлен модуль интегральный МИ-А;

Модуль интегральный МИ-А предназначен для подключения шлейфов сигнализации: токового шлейфа (шлейф типа «Т») дымовых пожарных извещателей ИП212-«Фрегат» и шлейфа с логическим выходом (шлейф типа «Ц») тепловых адресно-аналоговых извещателей ИПТА-1, для управления технологическим оборудованием через сухие контакты двух реле и последовательного включения исполнительных устройств пожаротушения, а также приема сигнала от сигнализаторов давления газа (СДГ).

МИ-А проводит постоянный контроль исправности цепей датчиков и исполнительных устройств и СДГ.

6.8.5.3 Блок клавиатуры и индикации «Гамма – 01 БКИ»

Блок клавиатуры и индикации (БКИ) предназначен для отображения информации о состоянии СОТП на жидкокристаллическом индикаторе (ЖКИ), 7-ми разрядном светодиодном индикаторе, и подачи звуковых сигналов при возникновении ситуаций, требующих внимания оператора.

На лицевой панели БКИ размещены следующие элементы световой индикации:

-            зеленого цвета: Питание, Резерв, Звук Откл;

-            красного цвета: Пожар;

-            желтого цвета: Внимание, Неисправность, Разряд, Головная секция;

-            жидкокристаллический индикатор (ЖКИ).

На ЖКИ выводится  информация, которая отображается в две строки.

В верхней строке индицируется:

<дата>      <время>                 <состояние>,

где  <состояние> - старший по приоритету режим состояния системы:

1 – Пожар,  2 – Внимание,  3 – Неисправность,  4 – Норма

В нижней строке индицируется состояния ситуаций, в которых находится система (индикация пожароопасных зон, индикация связи с другой секцией, индикация неисправностей и т.д.). Более подробно о выборе режимов индикации изложено в разделах 8 и 9  РЭ1.

На лицевой панели БКИ расположены следующие элементы управления:

кнопка ТЕСТ;

кнопка РЕЖИМ;

кнопка ПАМЯТЬ;

кнопка ЗВУК;

кнопка ФУНКЦИЯ;

кнопка СБРОС;

кнопка D;

кнопка Ñ;

кнопка <;

кнопка >.

Функции кнопок приведены в таблице 3.



Таблица 3

Наименование кнопки	Функция кнопки
РЕЖИМ	Переключение   вида индукции (состояний аппаратуры системы или вида неисправностей) в дежурном режиме. Переход осуществляется последовательным нажатием кнопки.
ПАМЯТЬ	Не используется
▲	В режиме индикации ФУНКЦИЯ увеличение значения корректируемого параметра.
▼	В режиме индикации ФУНКЦИЯ уменьшение значения корректируемого параметра
ЗВУК	Включение/выключение звукового сигнализатора БКИ. При выключении сигнализатора зажигается светодиод ЗВУК  ОТКЛ.
СБРОС	Выход из режимов индикации РЕЖИМ или ФУНКЦИЯ. Сброс системы (с предварительным нажатием кнопки ФУНКЦИЯ)
ФУНКЦИЯ	Корректировка текущей даты или времени. Вид корректируемого параметра задается последовательным нажатием кнопки ФУНКЦИЯ. Корректировка параметра времени или даты  производится нажатием кнопок ∆ или Ñ. Сброс системы (состояние системы приводится к исходному после нажатия кнопки СБРОС).
►	В режимах  ВНИМАНИЕ или ПОЖАР перебор (просмотр) текущего номера ситуаций  ВНИМАНИЕ  или  ПОЖАР.
ТЕСТ	Тестирование звукового оповещателя. При нажатии кнопки звуковые оповещатели выдают непрерывный двухтональный звук.



БКИ обеспечивает выдачу звуковых сигналов в следующих режимах:

Дежурный        – молчание;

Пожар               – модулированный по частоте;

Внимание         – прерывистый двухтональный;

Неисправность – прерывистый однотональный.

Выключение звукового сигнализатора осуществляется кнопкой Звук, при этом на панели блока БКИ включается светодиод зеленого цвета Звук ОТКЛ.

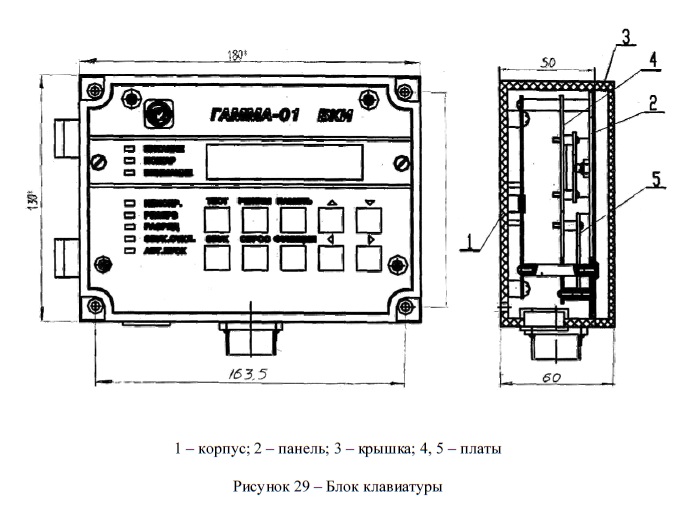

Внешний вид БКИ представлен на рисунке 29.



6.8.5.4 Кнопочная станция "Гамма-01 КС-А"

Кнопочная станция "Гамма-01 КС-А" (в дальнейшем КС-А) в соответствии с рисунком 30 является функциональным блоком прибора приемно-контрольного и управления охранно-пожарного (ППКУОП) "Гамма-01", применяемого в автоматических системах пожаротушения, пожарной и охранной сигнализации.

КС-А предназначена для:

- дистанционной подачи команд Пуск, Отмена,

- управления режимом работы системы пожаротушения защищаемого помещения (направления) Ручной или Автоматический с помощью идентификационных ключей, номера которых занесены в энергонезависимую память прибора ППКУОП "Гамма - 01",

- включения световых ОС-1, ОС-2, ОС-3 и звуковых ООПЗ-24 оповещателей.



6.8.5.5 Блок аварийного пуска БАП

Блок аварийного пуска в соответствии с рисунком  31 предназначен для подачи в ручном режиме (в случае отсутствия сетевого или аккумуляторного питания системы «Гамма-01») пускового импульса на пиропатрон модуля газового пожаротушения.

Блок аварийного пуска представляет собой закрытый контейнер в котором установлены  три устройства ручного пуска УРП-7. Подключение УРП-7 выполнено таким образом, что при приведении в действие УРП-7 №1 (табличка с надписью «ДП») сработают два модуля и  газовый огнетушащий состав (ГОС) подается в дизельное помещение.

         При приведении в действие УРП-7 №2 (табличка с надписью «АО») сработает один модуль МПГ1 и  газовый огнетушащий состав (ГОС) подается в аппаратный отсек.

         При приведении в действие УРП-7 №3 (табличка с надписью «Тамбур») сработает один модуль МПГ2 и  газовый огнетушащий состав (ГОС) подается в тамбур.

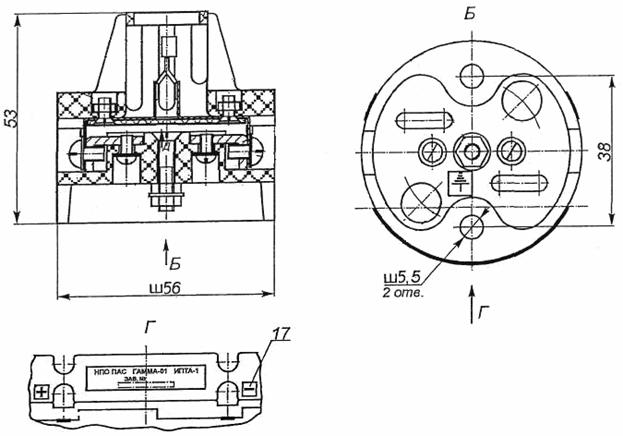

6.8.5.6 Извещатель пожарный тепловой адресный «ИПТА-1» представлен на рисунке 32.

Извещатель предназначен для обнаружения очага загорания по параметру повышения температуры в месте его установки, сравнения температуры с заданным порогом срабатывания и передачи информации о превышении порога срабатывания и величине измеренной температуры функциональному модулю, к которому он подключен.

В качестве термочувствительного элемента использован цифровой термометр DS 1820 фирмы «Dallas Semiconductor», который производит измерение температуры в диапазоне от минус 40 до плюс 120 °С с разрешением 0,5 °С. Термочувствительный элемент и элементы подключения к шлейфу размещены в пластмассовом корпусе.

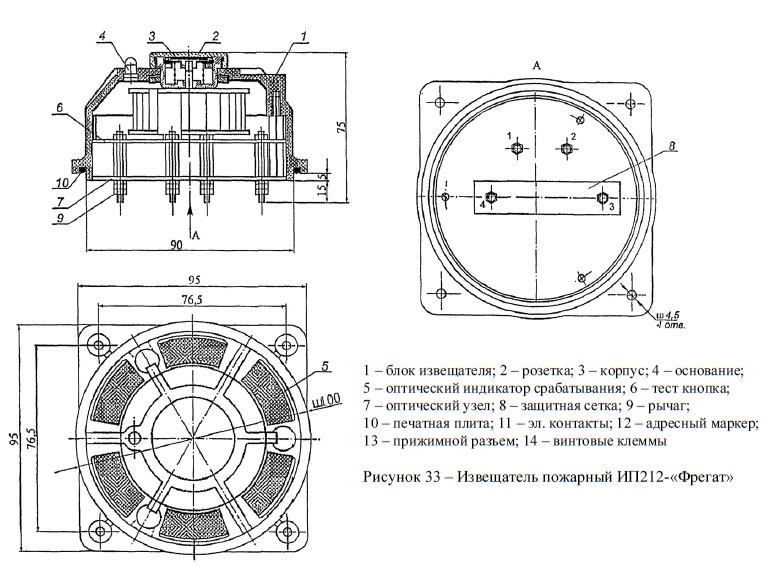

6.8.5.7 Извещатель пожарный  дымовой адресный ИП212-"Фрегат" представлен на рисунке 33.

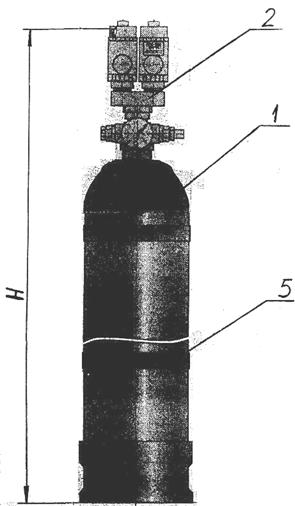

1 – баллон; 2 – ЗПУ с газогенерирующим пусковым устройством; 5 - хомут



Рисунок 26 – Модуль пожаротушения газовый

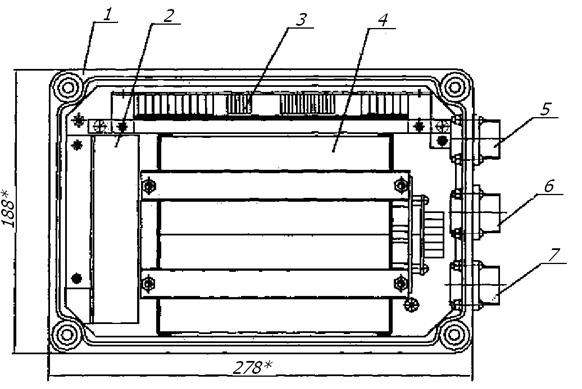

1 – корпус; 2 – модуль вторичного питания; 3 – модуль электронный МПУ; 4 – батарея аккумуляторная; 5 – розетка 2РМД24БПЭ10Г1В1;

6 – вилка 2РМДТ24БПЭ10Ш1В1; 7 – вилка 2РМДТ18БПЭ4Ш1В1



Рисунок 27 – Блок «Гамма-01 БПУ»













































1 – корпус; 2 – модуль электронный Ми-А;

10 – розетка 2РМДТ24БПЭ10Г5В1;

11 – вилка 2РМДТ24БПЭ10Ш5В1;

12 – вилка 2РМДТ27БПЭ7Ш5В1



Рисунок 28 – БМ 2
