6.2.

Качество бутовой и бутобетонной кладки

В процессе работы каменщик постоянно следит за качеством кладки, т. е. за соответствием ее рабочим чертежам и требованиям СНиП 3.03.01.87 [9].

При выполнении кладки из бутового камня особое внимание обращают на то, чтобы камни были уложены постелистой стороной с перевязки швов, а пустоты между уложенным камнями – заполнены раствором и расщебенены.

Отклонения размеров и положения столбов из бутового камня (рис. 6.3) не должны превышать следующих значений, мм:

· размеры конструкции в плане – 20;

· отметки опорной поверхности – -15;

· смещение оси конструкции – 10;

· отклонение поверхностей и углов от вертикали:

– на один этаж – не более 10;

– на все здание высотой свыше двух этажей – не более 30;

· неровности на вертикальной поверхности, обнаруженные при накладывании рейки длиной 2 м – не более 15.

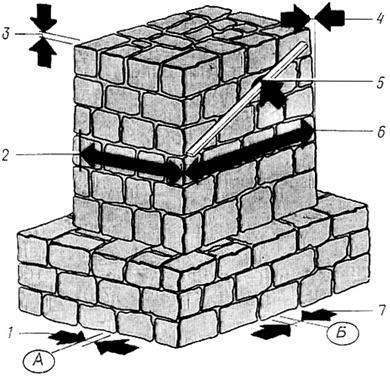

Рис. 6.3. Схема измерения отклонений в размерах и в положений столбов из бутового камня: 1 – смещение оси столба; 2 – отклонение по ширине; 3 – отклонение отметок опорной поверхности; 4 – отклонение от вертикали; 5 – неровности на поверхности; 6 – отклонение по ширине; 7 – смещение оси столба

Отклонения размеров и положения стен из бутового камня (рис. 6.4) не должны превышать следующих значений, мм:

· смещение оси конструкции – 15;

· толщина конструкции в плане – 20;

· ширина проемов – +20;

· ширина простенков – -20;

· отметки опорных поверхностей – -15;

· смещение вертикальных осей оконных проемов – 20.

Отклонение поверхностей и углов от вертикали:

· на один этаж – не более 10;

· на все здание высотой свыше двух этажей – не более 30.

Отклонение рядов кладки от горизонтали на 10 м длины стены – не более 20.

Неровности на вертикальной поверхности стены, обнаруженные при накладывании двухметровой рейки – не более 15.

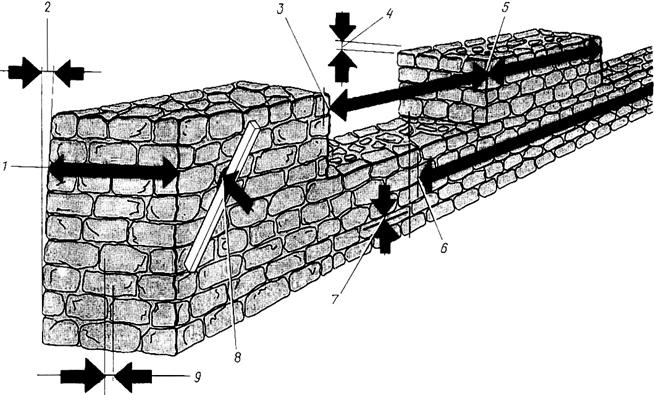

Рис. 6.4. Схема измерения отклонений в размерах
и в положении стен из бутового камня



Отклонения размеров и положения фундаментов из бутового камня (рис. 6.5) не должны превышать следующих значений:

· толщина конструкции в плане – 30;

· смещение оси конструкции – 20;

· отметки опорных поверхностей – -25.

Отклонение рядов кладки от горизонтали на 10 м длины – не более 30.

Отклонение поверхностей и углов на все здание высотой двух этажей – не более 30.

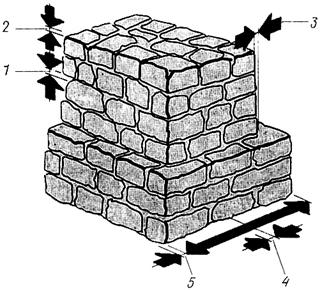

Рис. 6.5. Схема измерения отклонений в размерах и в положении фундаментов из бутового камня: 1 – отклонение рядов по горизонтали; 2 – отклонение отметок опорной поверхности; 3 – отклонение от вертикали; 4 –  смещение оси фундамента; 5 – отклонение по толщине





При выполнении бутобетонной кладки следят за следующим:

1) чтобы размеры укладываемых камней не превышали 1/3 выкладываемой конструкции;

2) камни не были загрязнены, так как они не будут иметь прочного сцепления с бетоном;

3) толщина слоя уложенной бетонной смеси не превышала 25 см;

4) оставались промежутки в 4...6 см между втапливаемыми камнями и стенками опалубки.

5) допускаемые отклонения размеров и положения бутобетонных конструкций были такими же, как при бутовой кладке.



6.2. Контрольные вопросы

1. Что понимают под качеством кирпичной кладки?

2. Каково допустимое смещение оси фундаментов из бутового камня?

3. Каково допустимое смещение оси стен и столбов из бутобетона?

4. Какие промежутки оставляют между втапливаемыми камнями и стенками опалубки?

5. Каковы допустимые отклонения рядов бутовой кладки от горизонтали на 10-метровой длине стены?
