5.4.

Кладка бутовых фундаментов

Фундаменты из бутового камня  при­меняют в районах, где камень является местным материалом (рис. 5.11). Работы ведут звеном из двух-трех человек.

В траншеях глубиной до 1,2 м каменщик, находящийся в траншее, выкладывает верстовые ряды и забутку, ведет расщебенку кладки. Другой каменщик (наверху) подает раствор и камень (рис. 5.11).

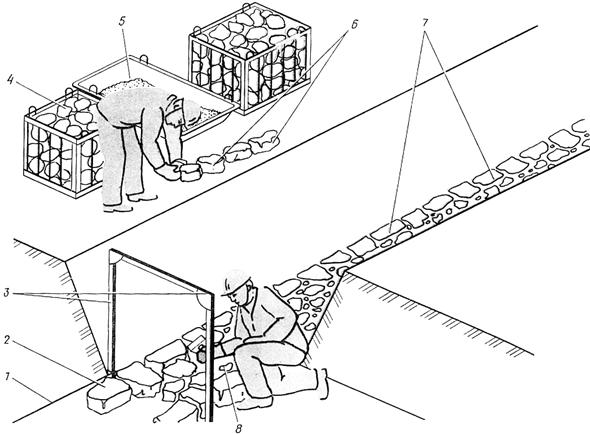

Рис. 5.11. Кладка бутовых фундаментов мелкого заложения: 1 – причалка; 2 – верстовые ряды; 3 – шаблон-порядовка; 4 – контейнер с камнем; 5 – ящик с раствором; 6 – камни, подготовленные для верстового ряда; 7 – выложенная часть фундамента; 8 – заполнение пустот в опалубке



Кладочные материалы – бутовый камень и раствор размещают на бровке в чередующемся порядке. Для контроля за поперечным сечением фундамента через каждые 20 м по длине устанавливают шаблоны-поря­дов­ки, по которым натягивают причалки.

Подпись:

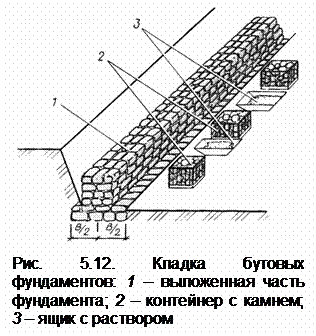

Рис. 5.12. Кладка бутовых фундамен-тов: 1 – выложенная часть фундамен-та; 2 – контейнер с камнем; 3 – ящик с раствором
Фундаменты шириной более 1,2 м выкладывают звеном «тройка»: два каменщика работают в траншее, материалы такие же, как и при работе «двойкой».

В котлованах (рис. 5.12) закладку и возведение фундаментов до высоты 1,2 м выполняют со дна котлована. Здесь устанавливают ящики с раствором, контейнеры с отсортированным по размеру камнем.

По ходу возведения фундамента рабочее место каменщиков располагают на подмостях (рис. 5.13). Здесь в чередующемся порядке размещают раствор и камень.

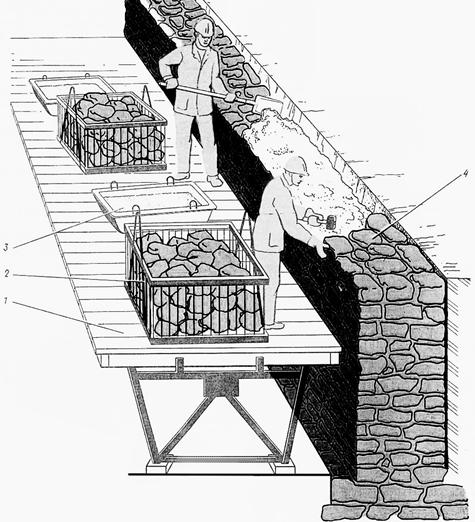

Рис. 5.13. Кладка бутовых фундаментов с использованием подмостей: 1 – рабочий настил; 2 – контейнер с камнем; 3 – ящик с раствором; 4 – выложенная часть фундамента

При ширине стен подвала до 0,8 м работают «двойкой», а при ширине более 0,8 м – «тройкой». Каждому звену отводят определенную делянку. Границы делянок располагают не ближе 1 м от примыкания или пересечения фундаментных стен, чтобы каждый угол выкладывало одно звено.



5.5. Контрольные вопросы

1. Какую кладку называют бутовой?

2. Какие виды бутовой кладки применяют в строительстве?

3. Какой ручной инструмент применяют для соблюдения прямолинейности и горизонтальности рядов при бутовой кладке?

4. Как выполняют бутовую кладку под лопатку?

5. Какой ручной инструмент необходим каменщику для выполнения бутовой кладки?

6. Где применяют бутовую кладку?

7. Что представляет собой бутобетонная кладка?

8. Каким контрольно-измерительным инструментом пользуются для проверки вертикальности кладки?

9. Каким контрольно-измерительным инструментом пользуются для проверки горизонтальности кладки?

10. Перечислите все контрольно-измерительные инструменты, используемые для бутовой и бутобетонной кладки.

11. Перечислите инструменты используемые для обработки камня.

12. Как возобновляют бутобетонную кладку после перерыва?

13. Как завершают кладку на границе захваток?

14. На каком расстоянии складируют запасы камня от бровки траншеи?

15. Где располагают границы делянок при кладке бутовых фундаментов?

16. Каким контрольно-измерительным инструментом пользуется каменщик в ходе бутовой кладки?

17. Какой инвентарь необходим каменщикам при бутовой кладке?

18. Как начинают укладку фундаментов из бутового камня?

19. Как организованно рабочее место каменщиков при возведении фундаментов из бутового камня?

20. Какой толщины должен быть слой уложенной бетонной смеси?

21. Какой вид кладки отличается большей прочностью и меньшими затратами труда?
