По ходу работы каменщик следит за качеством кладки. Под этим понимают соответствие кладки рабочим чертежам и требованиям строительных норм и правил (СНиП), регламентирующих предельные отклонения при возведении конструкций из кирпича.

В процессе кладки необходимо постоянно контролировать следующее:

· правильность перевязки, толщину и заполнение швов;

· горизонтальность рядов и вертикальность углов;

· наличие и правильность укладки стальных сеток, связей и т.д.

Отклонение размеров и положения кирпичных столбов не должны превышать следующих значений, мм, (рис. 6.1):

· ширина конструкций в плане – 10;

· отметка опорной поверхности – 10;

· смещение оси конструкций – 10.

Отклонение поверхностей углов от вертикали:

а) на один этаж – 10;

б) на все здание высотой более двух этажей – 30;

Неровности на вертикальной поверхности, обнаруженные при накладывании рейки длиной 2 м – не более 5.

Толщина швов:

а) горизонтальных – не менее 10 и не более 15;

б) вертикальных – 8–15.

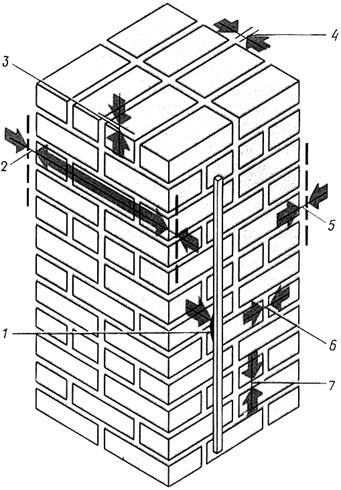

Рис. 6.1. Схема измерения отклонений при кладке кирпичных столбов: 1 – неровности на вертикальной поверхности; 2 – отклонения по ширине; 3 – отклонение по отметке опорной поверхности;
4 – смещение оси; 5 – отклонение поверхности от вертикали; 6 – толщина вертикальных швов; 7 – толщина горизонтальных швов

Отклонения в размерах и в положении стен из кирпича (рис. 6.2) не должны превышать следующих значений, мм:

· толщина конструкции в плане – 15;

· отметка опорных поверхностей – -10;

· ширина простенков – -15;

· ширина оконных проемов – +15;

· смещение вертикальных осей оконных проемов – 20;

· смещение оси конструкции – 10.

Отклонение поверхностей и углов от вертикали:

· на один этаж – не более 10;

· на все здания высотой более двух этажей – не более 30.

Отклонение рядов кладки от горизонтали на 10 м стен – не более 15.

Неровности на вертикальной поверхности стены, обнаруженные при накладывании рейки длиной 2 м – не более 10.

Толщина швов:

· горизонтальных – не менее 10 и не более 15;

· вертикальных – 8...15.

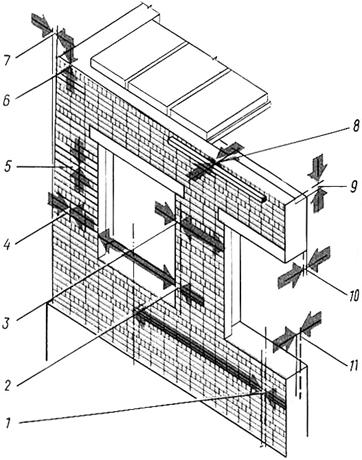

Рис. 6.2. Схема измерения отклонений в размерах и в положении кирпичных стен: 1 – смещение вертикальных осей оконных проемов; 2 – отклонение по ширине проема; 3 – отклонение по ширине простенка; 4 – отклонение по толщине вертикальных швов; 5 – отклонение по толщине горизонтальных швов; 6 – отклонение рядов от горизонтали на 10 м длины; 7– отклонение углов поверхности от вертикали; 8 – неровности на вертикальной поверхности; 9 – отклонение отметки опорной поверхности; 10 – отклонение по ширине стен; 11 – смещение оси стены

Если при приемке работы окажется, что отклонения превышают допуски, предусмотренные СНиП, и допущены отступления от проекта, то такая работа подлежит исправлению.
