5.3.

Бутобетонная кладка

Кладка из природного камня, втопленного в слой бетона, называется бутобетонной. Ее ведут в траншеях из плотных грунтов или в опалубке (рис. 5.9).

На дно основания вначале укладывают бетонную смесь слоем толщиной до 25 см, затем втапливают камни, оставляя между ними зазоры в 4...5 см таким образом, чтобы они касались стенок опалубки. Ширина камня при этом не должна превышать 1/3 толщины кладки. При помощи вибраторов или трамбовок камни на половину своей высоты осаживают в слой бетона.

Следующие ряды бутобетонной кладки укладывают в такой же последовательности. Не допускается втапливать камни в бетонную смесь, начавшую схватываться. После завершения ряда допускается перерыв в работе. Возобновляют работу укладкой бетонной смеси.

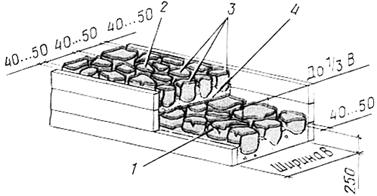

Рис. 5.9. Бутобетонная кладка: 1 – камни втопленные в бетонную смесь; 2 – возобновление кладки после укладки бетона; 3 – бутовый камень; 4 – слой бетона



Бутобетонную кладку  ведет звено из двух рабочих: один разгружает бадью с бетонной смесью в нескольких точках, чтобы уменьшить объем разравнивания, другой втапливает камни (рис. 5.10). Работу ведут по всей длине захватки. На ее границах устраивают уступы, высота которых соответствует толщине ряда, а длина – в два раза больше толщины.

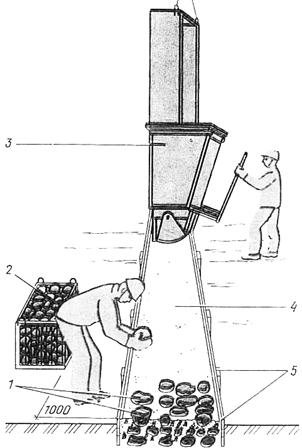

Рис. 5.10. Организация труда при бутобетонной кладке: 1 – втапливание кам­ня; 2 – контейнер с камнем; 3 – бадья; 4 – бетонная смесь; 5 – опалубка

Запасы камня складируют не далее 1 м от бровки траншеи.

В жаркую и сухую погоду бутобетонную кладку для лучшего твердения поливают. По сравнению с кладкой под лопатку бутобетонная кладка отличается большей прочностью, меньшими затратами труда, но она неэкономична по расходу цемента.
