Регулировки жатки
Комбайн КЗС-1218. Регулировка шнека
В нормальных условиях уборки положение шнека и его пальчикового
механизма не оказывает существенного влияния на технологический процесс
уборки, и поэтому зазор А от 6 до 23 мм (рисунок 2.36) между шнеком и
днищем жатки, а также зазор Б от 12 до 30 мм между пальцами пальчикового
механизма и днищем жатки являются исходными. Рекомендации по установке
шнека изложены в таблице 2.6 и на рисунке 2.36.
Если имеются случаи забивания шнека хлебной массой, то указанные зазоры
следует увеличить.
Регулировку зазора А - между витками шнека и днищем жатки производите
поворотом опор 3 (рисунок 2.37) относительно оси тягами 2 (с обеих
сторон жатки).
Регулировку зазора Б (рисунок
2.36) - между пальцами шнека и днищем жатки производите поворотом рычага
1 (рисунок 2.37).
Регулировку зазора В (рисунок
2.36) - между витками шнека и чистиками производить перемещением
чистиков по овальным отверстиям на раме. Зазор В должен быть минимальным
с учетом радиального биения шнека и составляет 1... 10 мм.

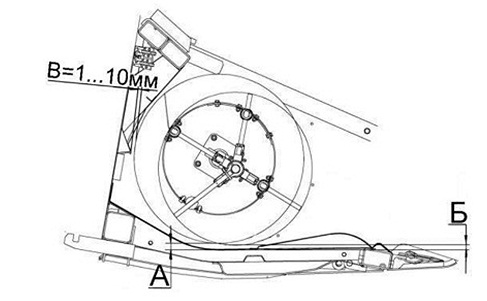

Рисунок 2.36 - Схема расположения шнека и его
пальчикового механизма при работе жатки
А - зазор между витками шнека и днищем жатки;
Б - зазор между пальцами шнека и днищем жатки
В - зазор между витками шнека и чистиками

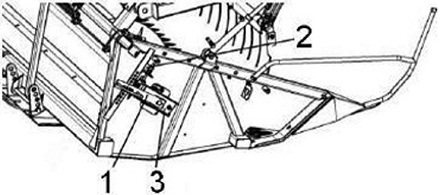

2.37 - Жатка (вид справа)
1 - рычаг; 2 - тяга; 3 - опоры шнека Рисунок

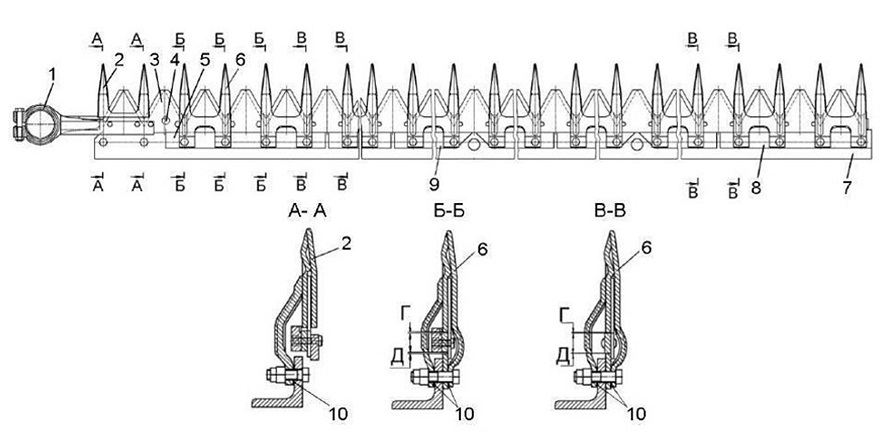

Рисунок 2.38 - Режущий аппарат
1 - головка ножа; 2 - палец направляющий; 3 -
сегмент; 4 - полоса ножевая; 5, 8, 9 - пластины трения; 6 - сдвоенные
пальцы; 7 - брус пальцевый; 10 - регулировочные прокладки
Таблица 2.6 - Рекомендации по настройке шнека
Состояние хлебного массива |
Зазор А между шнеком и днищем, мм |
Зазор Б между пальцами и днищем, мм |
Нормальный прямостоящий или частично поникший |
6...15 |
12...20 |
Высокий (свыше 80 см), густой |
15...23 |
20,,30 |
Низкорослый (30-40 см) |
6...15 |
12...20 |
Полеглый |
6...15 |
12...20 |
