2.7.2.5
Регулировка механизмов комбайна КЗС-1218
Регулировка механизма переключения диапазонов
Длины тяг 1, 8 (рисунок 2.20) механизма переключения диапазонов должны
быть отрегулированы так, чтобы рычаг 7 находился в вертикальном
положении, шток коробки диапазонов находился в нейтральном положении.
Регулировка усилия на рычагах При необходимости
усилия на рычагах подачи топлива и управления скоростью движения, при
необходимости, могут быть отрегулированы при помощи болтов 1 (рисунок
2.21). При повороте болтов по часовой стрелке усилия на рукоятках
увеличиваются и наоборот.
Регулировка механизма управления скоростью движения
При правильно отрегулированном механизме, нейтральное положение рукоятки
управления скоростью движения должно соответствовать нейтральному
положению рычага управления на гидронасосе ходовой части. Регулировка
производится вилкой 7, изменением длины тяги 4 (рисунок 2.22) и
перемещением троса 1 в кронштейне крепления 2.

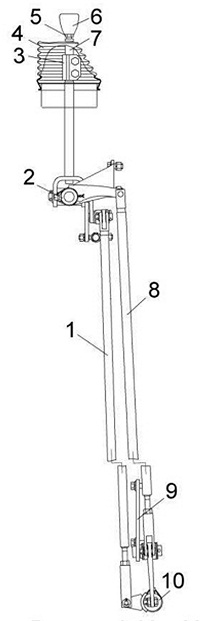

Рисунок 2.20 - Механизм переключения диапазонов
1,8- тяги;
2 - блок переключения
3 - муфта;
4 - чехол;
5 - гайка;
6 - рукоятка;
7 - рычаг;
9 - опора;
10 - шток
