Комбайн КЗС-1218. Регулировка режущего аппарата

Суммарный зазор Г и Д не более 1 мм. Регулировку производить перемещением пластин трения 5, 8 и 10 (рисунок 2.38)

Рисунок 2.39 - Угловая передача

1 - винт крепления шкива; 2 - угловая передача; 3, 6 - болты; 4 - головка ножа; 5, 9 - гайки; 7 - водило; 8 - регулировочные прокладки

Замену ножа режущего аппарата производите в следующей последовательности:

1) поверните шкив угловой передачи 2 (рисунок 2.39) так, чтобы оба болта 3 водила 7 оказались с внешней стороны жатки;

2) демонтируйте нож вместе с во-дилом 7, вывернув болты 3;

3) демонтируйте водило 7 с подшипником, ослабив гайку 5 и болт 6 (при этом пластмассовая втулка остается в головке ножа);

ВНИМАНИЕ: Перед установкой все соединительные поверхности должны быть чистыми!

4) установите водило 7 в головку запасного ножа, не зажимая клемму;

5) установите нож с водилом 7 (рисунок 2.39) в режущий аппарат жатки;

6) вставьте болты 3 в отверстия водила 7 и затяните их крутящим моментом Мкр= 125 Н-м;

7) проконтролируйте наличие зазоров Г и Д (рисунок 2.38) второго пальца. При необходимости наличие зазоров отрегулируйте перемещением угловой передачи 2 (рисунок 2.39) вдоль овальных отверстий опорной поверхности рамы, предварительно ослабив гайки 9. После регулировки затяните гайки 9 с Мкр. от 90 до 110 Н м (контргайку 9 после затяжки доверните на 1/8 оборота относительно основной);

8) выставьте размер

В=(0,15... 0,65) мм между нижней про-тиворежущей кромкой первого пальца и плоскостью сегмента ножа. Регулировка обеспечивается перемещением головки ножа вдоль (вверх-вниз) подшипника водила 7. Касание головки ножа о плиту не допускается. Зафиксируйте положение головки ножа 4 болтом 6, момент затяжки болта Мкр = 44-55 Н-м (смыкание клеммы головки ножа не допускается), установите гайку 5 и затяните ее моментом Мкр = 44-55 Н-м (контргайку 5 после затяжки доверните на 1/8 оборота относительно основной). Проверните от руки шкив угловой передачи для проверки свободного хода ножа. Задевание головки ножа за пальцы не допускается;

9) обеспечьте перебег осей сегментов ножа в крайних положениях косы относительно осей пальцев (4,4 + 2) мм (рисунок 2.40). Регулировку производите перемещением пальцевого бруса по овальным пазам, затяните болты крепления режущего аппарата к раме жатки с МКр от 70 до 90 Н-м.

В процессе работы угловой передачи, особенно в первые часы после смазки, может выступать смазка из-под уплотнений подшипниковых узлов угловой передачи. Количество выделившейся смазки зависит от объема заправленной смазки и температуры нагрева угловой передачи. Рабочая температура составляет 70 - 80° С.

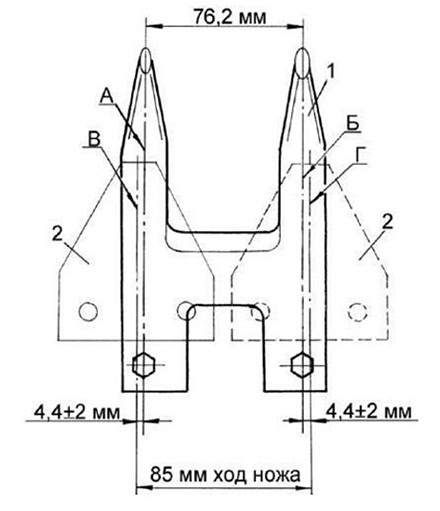

Рисунок 2.40 - Регулировка перебега режущего аппарата
1 - сдвоенный палец; 2 - сегмент
A, Б - оси сдвоенного пальца;
B, Г - ось сегмента
