Регулировки жатки
Регулировка цепных передач жатки комбайна зерноуборочного КЗС-1218
Звездочки цепных передач должны лежать в одной плоскости. Отклонение не
более 1 мм.
Регулировку цепной передачи 2 (рисунок 2.41) производите перемещением
муфты фрикционной 1 и звездочки 3 с помощью набора шайб.
Регулировку цепной передачи 4 производите перемещением звездочки 5
шайбами.
Регулировку цепной передачи 14 производите перемещением звездочки 12
прокладками.
Стрелы провисания цепей 2, 4, 14 от усилия (160+15) Н в средней части
цепей должны быть соответственно (30+7) мм; (3+1) мм; (6 + 2) мм.
Регулировку натяжения производите с помощью перемещения натяжных
звездочек по пазам.
Регулировка ременных передач жатки комбайна зерноуборочного КЗС-1218
Канавки шкивов ременной передачи 15 должны лежать в одной плоскости.
Отклонение не более 1 мм. Регулировку производить осевым перемещением
шкива 13. Натяжение ременной передачи 15 осуществляется вращением стяжки
18.
Прогиб ремня 15 в средней части ветви от усилия
(100 + 10) Н должен быть 18-20 мм.
Канавки шкивов ременных передач 11, 7 должны лежать в одной плоскости.
Отклонение не более 0,5 мм. Регулировку соответственно производить
перемещением шкива 16 шайбами и шкива 6 прокладками.
Натяжение ремня 7 осуществлять вращением скобы 10. Ремень должен войти в
ручей шкива вариатора до совпадения наружной поверхности ремня и
поверхности раздвижных дисков вариатора. При этом расхождение дисков
должно составить (2+1) мм. После регулировки натяжения ремня затяните
гайку 17 с Мкр. от 80 до 100 Н м.
ВНИМАНИЕ: Во всех случаях регулировки шток
исполнительного электромеханизма 8 должен быть полностью втянут!
Прогиб ремня 11 в средней части от усилия (75 + 7) H должен быть
13... 15 мм.

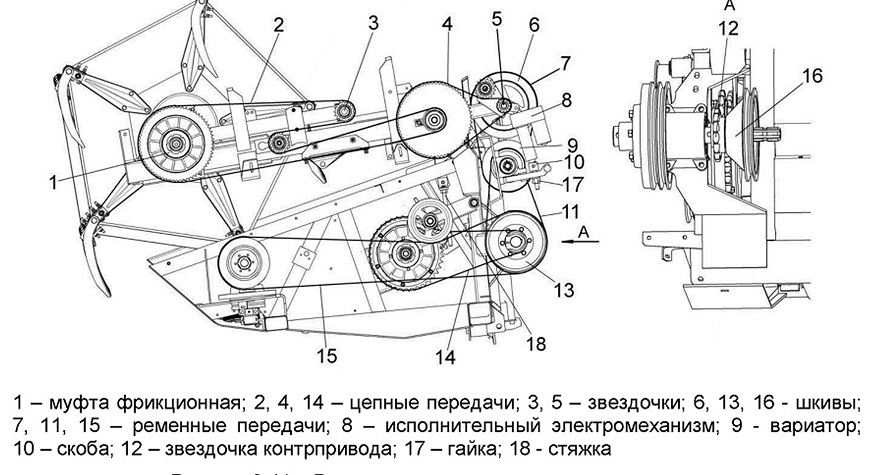

Рисунок 2.41 - Регулировка цепных и ременных
передач
