РСУ80 Ротационный сигнализатор уровня. Руководство по эксплуатации КУВФ.421264.001 РЭ










Настоящее руководство предназначено для ознакомления обслуживающего персонала с монтажом и эксплуатацией ротационного сигнализатора уровня РСУ80 (далее по тексту –

«РСУ»).

РСУ предназначен для управления наполнением/опустошением емкостей с сыпучими материалами (в том числе склонными к налипанию) в промышленности и сельском хозяйстве.


  1. Технические характеристики и условия эксплуатации


    Наименование параметра

    Значение

    Электрические параметры

    Напряжение питания

    ~230 (± 15 %) В

    Коммутируемый ток, не более

    5 (± 10 %) А

    Крутящий момент двигателя на валу редуктора в положении пружины:


    0,049 (± 30 %) Н·м

    149 (± 10 %) Н·м

    Максимальная потребляемая мощность

    1,5 Вт

    Безопасность

    Степень защиты по ГОСТ 14254:


    IP65 IP68

    Класс защиты от поражения электрическим током по ГОСТ IEC 61010-1

    II

    Сопротивление изоляции (вход-корпус), не менее

    100 МОм

    Конструктивные параметры

    Габаритные размеры

    См. рисунок 1.1

    Присоединительная резьба

    G3/4

    Диаметр наружной оболочки соединительного кабеля

    7...12 мм

    Сечение соединительных проводов, не более

    1,5 мм2

    Условия эксплуатации

    Температура окружающей среды

    −10…+60 °С

    Температура рабочей среды

    −10…+80 °С

    Плотность рабочей среды

    От 210 (± 20 %) г/л

    Прочее

    Средняя наработка на отказ, не менее

    20000 часов

    Масса в упаковке, не более

    1,1 кг

    • с низкой чувствительностью

    • с высокой чувствительностью

    • корпуса

    • разъема









Рисунок 1.1 – Габаритные размеры


  1. Меры безопасности

    По способу защиты от поражения электрическим током РСУ относится к классу II по ГОСТ IEC 61010-1.

    Во время эксплуатации РСУ следует соблюдать требования ГОСТ 12.3.019, Правил эксплуатации электроустановок потребителей и Правил охраны труда при эксплуатации электроустановок.




    ВНИМАНИЕ

    РСУ следует подключать и отключать только при отключенном электропитании.


    Остальные меры безопасности должны соблюдаться согласно правилам техники безопасности, распространяющимся на оборудование, совместно с которым (или в составе которого) используется РСУ.

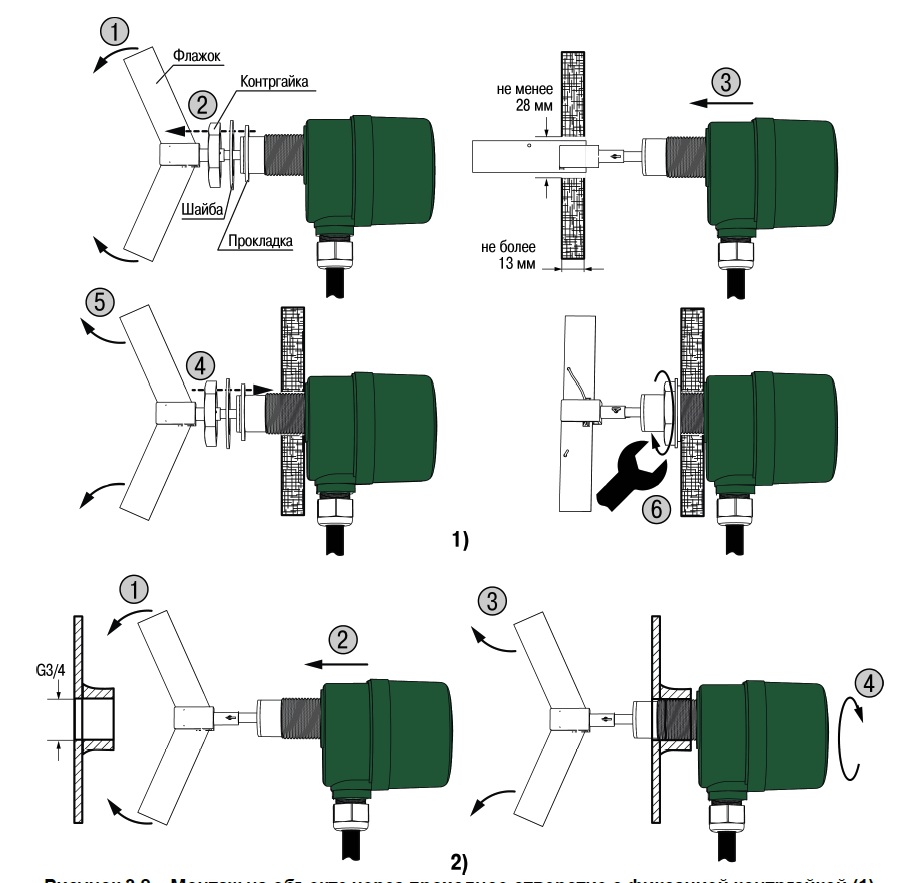

  2. Монтаж



    ВНИМАНИЕ

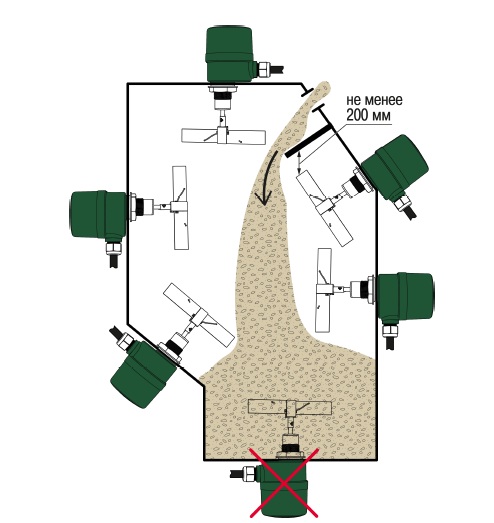

    Перед установкой РСУ следует убедиться, что:

  3. Подключение

    Для подключения РСУ требуется сборка розетки из комплекта поставки. Для монтажа розетки следует (см. рисунок 4.2):

    1. Разобрать разъем на уплотнительное кольцо, конус и розетку.

    2. Ввести кабель через уплотнительное кольцо и конус.

    3. Разделать кабель согласно рекомендациям на рисунке 4.1.




      ПРИМЕЧАНИЕ

      Зачищенные концы проводов рекомендуется скрутить и облудить или обжать в кабельный наконечник.

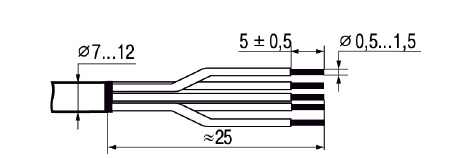

Рисунок 4.1 – Подготовка кабеля


  1. Подключить внешние электрические цепи:

    1. ослабить винты и вставить концы проводов в клеммы по направлению «извне вовнутрь».



      ВНИМАНИЕ

      Клеммы пронумерованы на внешней стороне розетки.

      Для корректного подключения питания и нагрузки к РСУ рекомендуется использовать кабель с проводами разного цвета и в ходе монтажа запомнить, какой провод к какой клемме подключался (см. рисунок 4.3);

    2. завернуть винты до упора;

    3. убедиться, что провода внутри клеммника не соприкасаются. При необходимости – обрезать их.

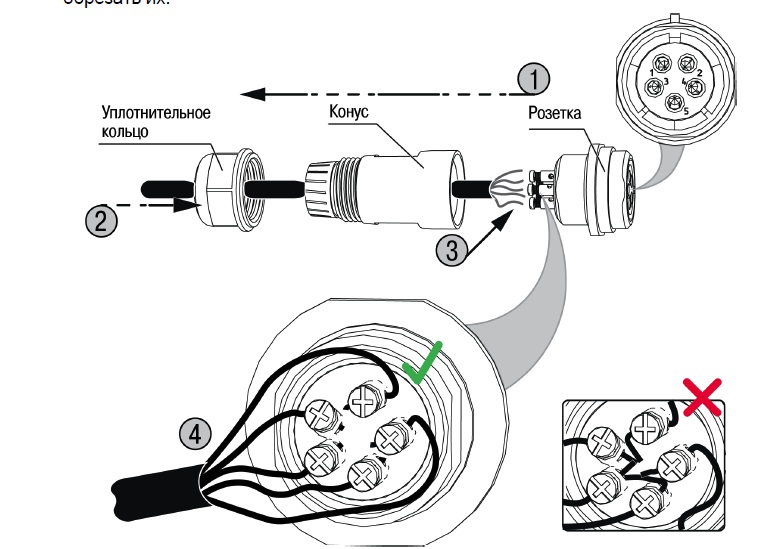

Рисунок 4.2 – Подключение розетки




Рисунок 4.3 – Схема подключения

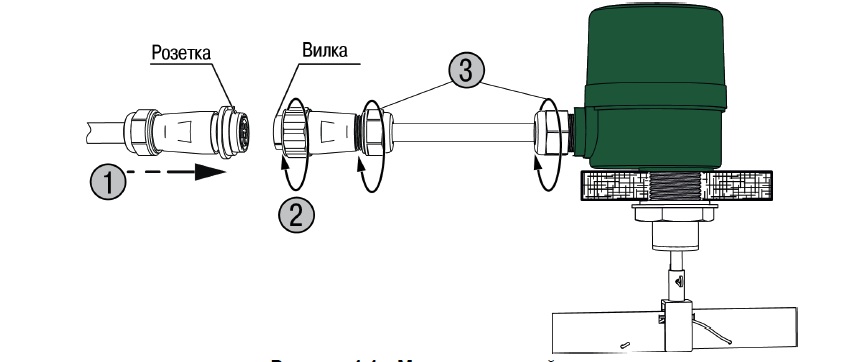

После монтажа розетки ее следует подключить к вилке (см. рисунок 4.4):

  1. Соединить розетку и вилку так, чтобы номера контактов совпадали.

  2. Закрутить крепежную гайку до упора по часовой стрелке.

  3. Проверить затяжку уплотнительних колец вилки.






Рисунок 4.4 – Монтаж ответной части


  1. Принцип работы

    Принцип работы РСУ следующий (см. рисунок 5.1):

    1. управление наполнением – если флажок РСУ не соприкасается с материалом, крутящий момент передается от электродвигателя к редуктору, а от редуктора к валу с флажком. Флажок свободно вращается в емкости.

      Когда флажок соприкасается с сыпучим материалом, вал РСУ останавливается, система

      «электродвигатель-редуктор», преодолевая сопротивление пружины растяжения, приводит в действие микропереключатель. Питание электродвигателя отключается, контакт датчика переключается и микропереключатель выдает сигнал на управление нагрузкой.

      Когда флажок РСУ освобождается от материала, электродвигатель включается и флажок вновь начинает вращаться;

    2. управление опустошением – принцип срабатывания обратный: флажок РСУ погружен в материал. Как только флажок освобождается от материала, электродвигатель включается, флажок начинает вращаться, микропереключатель срабатывает и выдает сигнал на управление нагрузкой.


    Рисунок 5.1 – Срабатывание микропереключателя: на наполнение (1); на опустошение (2)


    РСУ имеет пять регулировочных положений чувствительности. Чем ниже плотность сыпучего материала, тем более высокую чувствительность необходимо выбрать. Для регулирования чувствительности следует:

    1. Открутить крышку датчика.

    2. Переставить пружину на одно из отверстий крепежной скобы, руководствуясь рисунком 5.2.


  2. Рисунок 5.2 – Настройка чувствительности


  3. Возможные неисправности


    Неисправность

    Причина

    Метод устранения


    Микропереключатель срабатывает некорректно или

    не срабатывает

    РСУ подключен неправильно

    Переподключить РСУ (см. раздел 4). Проверить логику срабатывания РСУ (см. раздел 5)

    Неправильно выбрано регулировочное положение чувствительности


    Переставить пружину (см. рисунок 5.2)

    Обрыв кабеля

    Проверить подключение розетки. Демонтировать РСУ и передать в ремонт


  4. Техническое обслуживание

    Во время выполнения работ по техническому обслуживанию РСУ следует соблюдать меры безопасности из раздела 2.

    Рекомендуется периодически (не реже одного раза в полгода) проводить техническое обслуживание РСУ, которое включает следующие процедуры:

    • проверку крепления РСУ;

    • удаление грязи с корпуса РСУ, вала и флажка.




      ВНИМАНИЕ

      В ходе очистки РСУ запрещено использовать агрессивные чистящие средства.


  5. Маркировка

    На РСУ нанесены:

    • наименование и условное обозначение;

    • товарный знак;

    • степень защиты;

    • класс защиты от поражения электрическим током;

    • единый знак обращения продукции на рынке государств – членов Таможенного союза (ЕАС);

    • род питающего тока и напряжение питания;

    • номинальные ток и напряжение питания;

    • потребляемая мощность;

    • штрихкод, заводской номер и дата выпуска;

    • страна-изготовитель.

      На потребительскую тару нанесены:

    • наименование и условное обозначение;

    • единый знак обращения продукции на рынке государств – членов Таможенного союза (ЕАС);

    • товарный знак;

    • страна-изготовитель;

    • контактные данные производителя;

    • штрихкод, заводской номер и дата упаковки.


  6. Упаковка

    РСУ упаковывается в соответствии с ГОСТ 23088 в потребительскую тару, выполненную из коробочного картона по ГОСТ 7933.

    Для почтовой пересылки РСУ упаковывается по ГОСТ 9181.


  7. Транспортирование и хранение

    РСУ должен транспортироваться в закрытом транспорте любого вида. В транспортных средствах тару следует крепить согласно правилам, действующим на соответствующих видах транспорта.

    Условия транспортирования должны соответствовать условиям от минус 25 до +55 °С по ГОСТ Р 52931-2008 с соблюдением мер защиты от ударов и вибраций.

    РСУ следует перевозить в транспортной таре поштучно или в контейнерах.

    Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1 по ГОСТ 15150. В воздухе не должны присутствовать агрессивные примеси.

    РСУ следует хранить на стеллажах.


  8. Комплектность


    Наименование

    Количество

    РСУ

    1 шт.

    Паспорт и гарантийный талон

    1 экз.

    Руководство по эксплуатации

    1 экз.



    ПРЕДУПРЕЖДЕНИЕ

    Изготовитель оставляет за собой право внесения дополнений в комплектность РСУ. Полная комплектность указывается в паспорте.


  9. Гарантийные обязательства

Изготовитель гарантирует соответствие РСУ заявленным характеристикам при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации – 24 месяца со дня продажи.

В случае выхода РСУ из строя в течение гарантийного срока при соблюдении условий эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется осуществить его бесплатный ремонт или замену.

Порядок передачи РСУ в ремонт содержится в паспорте и гарантийном талоне.












////////////////////////////
