GSM/GPRS модемы ПМ01 24.В, ПМ01 24.АВ, ПМ01 220.В и ПМ01 220.АВ. Руководство по эксплуатации

Содержание

Введение

Термины и сокращения

1 Назначение модема

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

2.2 Условия эксплуатации

3 Устройство и работа модема

3.1 Устройство модема

3.2 Управление работой модема

3.3 Заводские настройки

4 Работа с модемом

4.1 Эксплуатационные ограничения

4.2 Подготовка к использованию и монтаж модема

4.3 Использование модема

5 Меры безопасности

6 Технический осмотр

7 Маркировка

8 Транспортирование и хранение

9 Комплектность

10 Гарантийные обязательства

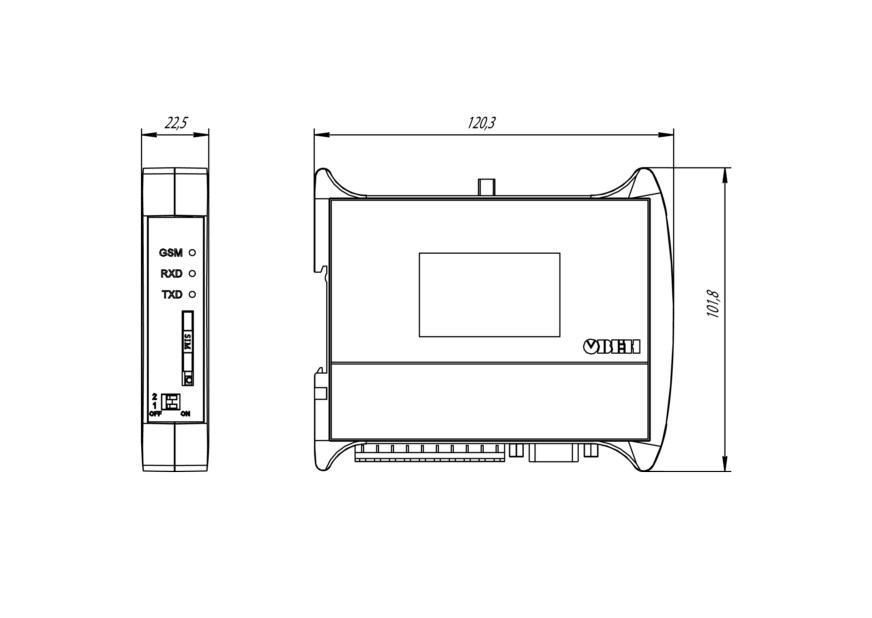

Приложение А. Габаритный чертеж

Введение

Настоящее Руководство по эксплуатации предназначено для ознакомления

обслуживающего персонала с устройством, принципом действия, конструкцией, эксплуатацией

и техническим обслуживанием GSM\GPRS модемов ПМ01, в дальнейшем по тексту именуемых

модем(ы).

Модем произведен в соответствии с ТУ 6571-001-46526536-2009.

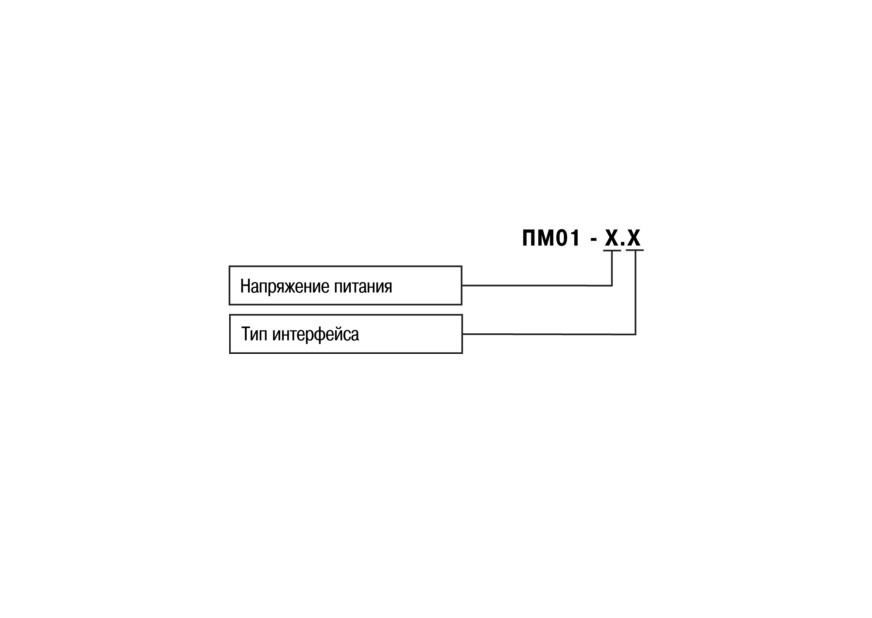

Модемы изготавливаются в разных исполнениях, отличающихся друг от друга

напряжением питания, количеством и типом поддерживаемых последовательных интерфейсов:

Напряжение питания:

24 - от 10 до 30 В постоянного тока (номинальное значение 24 В),

220 - от 90 до 264 В переменного тока (номинальное значение 220 В) частотой от 47 до

63 Гц (номинальное значение 50 Гц).

Тип интерфейса:

В - RS-485;

АВ - RS-232 / RS-485.

Термины и сокращения

ПК - персональный компьютер;

АТ-команда - команда для конфигурации и управления модемом;

CSD - технология передачи данных с коммутацией каналов в сетях GSM;

GPRS - сервис для передачи пакетированных данных посредством радиосигнала;

GSM - общий стандарт для сетей мобильной связи;

PDU - модуль данных протокола;

SIM-карта - идентификационный модуль абонента;

SMS - сервис, предназначенный для приема и передачи коротких сообщений посредством

радиосигнала;

SMS-СB - сервис приема широковещательных коротких сообщений;

SMS-MO - сервис передачи коротких сообщений;

SMS-MТ - сервис приема коротких сообщений;

IMEI - международный идентификатор мобильного оборудования.

1 Назначение модема

Модем совместно с SIM-картой предназначен для удаленного обмена данными через

беспроводные системы связи стандарта GSM с оборудованием, оснащенным

последовательными интерфейсами связи.

Модем имеет возможность выполнять следующие функции:

- прием и передача SMS;

- прием и передача данных с помощью CSD;

- прием и передача данных с помощью GPRS;

- работа с последовательными интерфейсами RS-232 и RS-485;

- управление приемом и передачей данных по последовательным интерфейсам RS-232 и

RS-485 с помощью АТ-команд в соответствии со стандартами GSM 07.05 и GSM 07.07.

- индикация наличия обмена данными по последовательным портам RS-485 или RS-232;

- индикация наличия регистрации в сети GSM и наличия передачи данных в режиме

GPRS.

- функция автоматической периодической перезагрузки модема в соответствии с

заданными настройками.

Модем изготавливается в пластмассовом корпусе, предназначенном для крепления на

DIN-рейку. Тип антенного соединителя - гнездо SMA. Габаритные размеры модема приведены

в Приложении А.

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Основные технические характеристики модема представлены в таблице 2.1.

Таблица 2.1 - Основные технические параметры

Параметр

Значение

Диапазон напряжений питания постоянного тока

от 10 до 30

ПМ01-24.Х, В

Диапазон напряжений питания переменного тока

ПМ01-220.Х, В

от 90 до 264

частота, Гц

от 47 до 63

Максимальная потребляемая мощность,

не более, ВА

Рабочий частотный диапазон

EGSM900/DCS1800/PCS1900

Класс выходной мощности передатчика

4 (EGSM900/GSM850),

1 (DCS1800/PCS1900)

Класс мобильного оборудования

GPRS мультислот класс

Скорость обмена в режиме CSD, бит/с

9600

Скорость обмена в режиме GPRS, бит/с

прием - до 85600

передача - до 42800

Поддерживаемые типы SMS

SMS-MO, SMS-MT, SMS-CB

Поддержка SIM-карт

1,8 В и 3 В

Окончание таблицы 2.1

Параметр

Значение

Интерфейс связи с компьютером

RS-232, RS-485

Скорости обмена по последовательному интерфейсу связи,

1200; 2400; 4800; 9600; 38400;

бит/с

57600; 115200

Период автоматической перезагрузки, ч

от 0 до 170

Степень защиты корпуса

IP20

Масса модема, кг, не более

0,25

Габаритные размеры модема (длина×высота×глубина), мм

22,5×101,8×120,3

Средний срок службы, лет, не менее

2.2 Условия эксплуатации

Модем эксплуатируется при следующих условиях:

- закрытые взрывобезопасные помещения без агрессивных паров и газов;

- температура окружающего воздуха от минус 30 до +70 °С;

- верхний предел относительной влажности воздуха не более 80 % при температуре

+25 °С и более низких температурах без конденсации влаги;

- атмосферное давление от 84 до 106,7 кПа.

По устойчивости к климатическим и механическим воздействиям при эксплуатации модем

соответствует требованиям правил применения абонентских станций сетей подвижной

радиотелефонной связи стандарта GSM-900/1800.

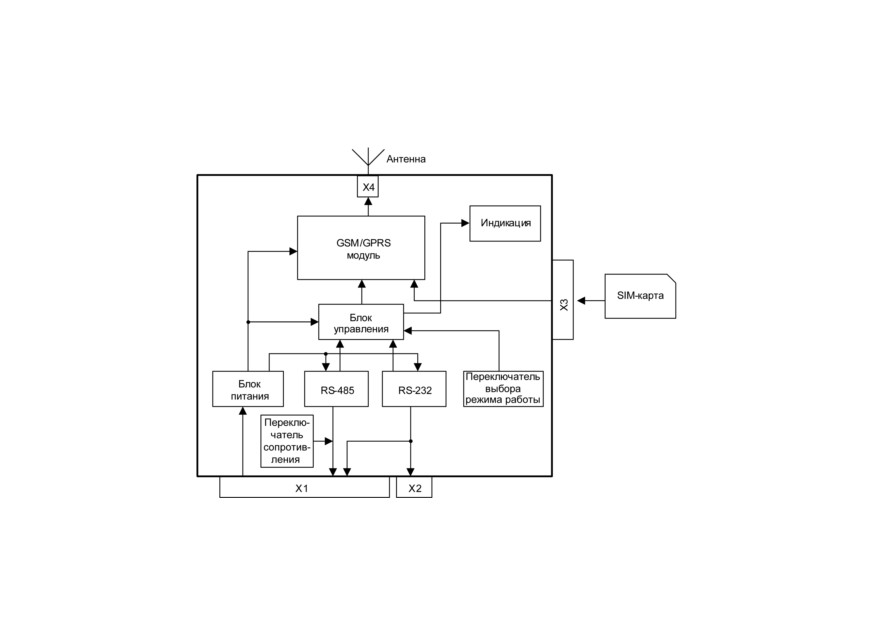

Блок управления выполняет функции запуска GSM/GPRS модуля, коммутации сигналов

последовательных интерфейсов в GSM/GPRS модуль, управления индикацией.

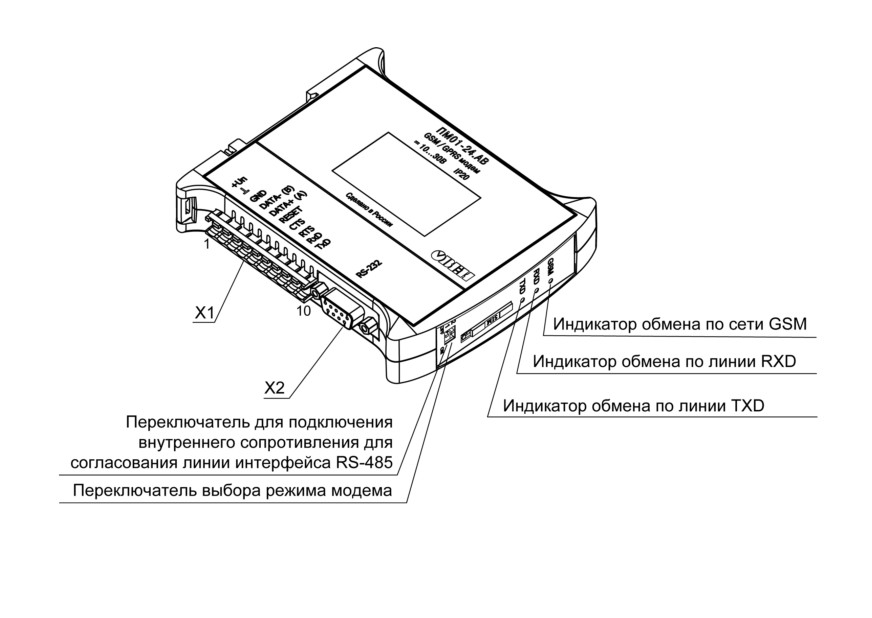

Соединители X1, Х2 служат для подключения линий последовательных интерфейсов RS-

232 и RS-485 (на рисунке 3.2 указана нумерация контактов соединителя Х1). Назначение

контактов соединителей для подключения линий последовательных интерфейсов RS-232, RS-

485 приведено в таблице 3.1.

Модем может функционировать в двух режимах: активный (прием/передача данных) и

режим настройки таймера автоматической перезагрузки.

На передней панели модема находится сдвоенный двухпозиционный переключатель (см.

рисунок 3.2). С помощью первого переключателя подключается внутреннее сопротивление

согласования для линии интерфейса RS-485 с номинальным значением сопротивления 120 Ом.

Выбор режима работы модема осуществляется с помощью второго переключателя.

Функциональное назначение положений переключателя приведено в таблице 3.2.

Индикация модема состоит из трех единичных индикаторов красного свечения.

Назначение индикации модема приведено в таблице 3.3.

Таблица 3.1 - Назначение контактов соединителей

Соеди-

Тип соединителя:

нитель

Тип соединителя: винтовой клеммник

DB-9F

Управ-

Питание

Контакт

RS-232

RS-485

ление

ПМ01-24.Х

ПМ01-220.Х

DCD

+U пит

~220 В

RXD

GND

~220 В

TXD

GND

DTR

B (-)

GND

A (+)

DSR

RESET

RTS

CTS

RTS

RXD

TXD

Таблица 3.2 - Функциональное назначение положений переключателя

Положение переключателя

Позиция переключателя

Off

Сопротивление согласования

линии интерфейса RS-485

120 Ом подключено

120 Ом отключено

Режим настройки таймера

Активный режим

автоматической перезагрузки

Таблица 3.3 - Функциональное назначение индикаторов модема

Обозначение

Функции индикатора

индикатора

Сигнализирует о прохождении данных по интерфейсу RS-232/RS-485 в

ТХ

направлении от модема к управляющему прибору

Сигнализирует о прохождении данных по интерфейсу RS-232/RS-485 в

RХ

направлении от управляющего прибора к модему

Выключен - нет напряжения питания, модем выключен;

Мигает с периодом 3 с - модем зарегистрирован в сети GSM;

GSM

Мигает с периодом 0,8 с - модем производит поиск сети GSM;

Мигает с периодом 0,3 с - модем производит обмен данными по GPRS

3.2 Управление работой модема

Управление работой модема осуществляется с помощью АТ-команд по последовательным

интерфейсам. Модемы ПМ01-Х.АВ позволяют выдавать данные в оба интерфейса

одновременно. Внешние устройства должны разделять во времени данные или команды,

посылаемые ими в модем по интерфейсам RS-485 и RS-232. Список наиболее широко

используемых команд приведен в таблице 3.4. В системах связи стандарта GSM передача

данных может осуществляться различными способами, самые распространенные

- это

передача данных по CSD, передача данных по GPRS и передача данных с помощью SMS-

сообщений. Для передачи данных требуется предварительно установить соединение с

удаленным абонентом (кроме передачи данных с помощью SMS-сообщений). При передаче

данных с помощью GPRS модем обеспечивает поддержку ТСP\IP и UDP протоколов. При

передаче данных с помощью SMS-сообщений модем обеспечивает поддержку текстового и

PDU-режимов SMS-сообщений.

Сигнал RESET (контакт 6 соединителя Х1) и сигнал GND (контакт 3 соединителя Х1) при

замыкании между собой на время от 1 до 5 сек используются для внешнего принудительного

выключения либо включения внутреннего GSM/GPRS модуля модема. При работе модема в

штатном режиме первое замыкание выключит модуль, второе - включит.

Таблица 3.4 - Описание AT-команд модема

Наименование команды¹

Ответ на команду²

Описание команды

ATE0

Отключить эхо

ATE1

Включить эхо

Настроить скорость обмена по

AT+IPR=<скорость>

ОК

последовательному порту

Записать ранее произведенные настройки в

AT&W

память

Запросить необходимость ввода PIN-кода

+CPIN: SIM PIN

Требуется ввод PIN-кода

AT+CPIN?

+CPIN: READY

Не требуется ввода PIN-кода

AT+CPIN=<PIN-код>

ОК

Ввод PIN-кода

Окончание таблицы 3.4

Наименование команды¹

Ответ на команду²

Описание команды

Запросить информацию о регистрации в

сети GSM.

n может принимать значения:

0 - отчет о регистрации в сети выключен

1 - отчет о регистрации в сети включен

AT+CREG?

+CREG:<n>,<m>

m может принимать значения:

0 - не зарегистрирован

1 - зарегистрирован

2 - идет поиск сети

3 - в регистрации отказано

5 - зарегистрирован в роуминге

CONNECT<скорос

ATD<номер>

Установка CSD-соединения

ть>

AT+CMGS=<”номер”>

<текст>

Отправка SMS-сообщения

Ctrl+Z ³

¹ - Наименование команды должно формироваться в соответствии с таблицей кодировки

символов ASCII. После наименования команды должен следовать символ перевода строки - 0Dh.

² - Ответ модема начинается и заканчивается последовательностью символов перевода

строки и возврата каретки - 0Dh 0Ah.

³ - Команду Ctrl+Z (1А) необходимо посылать после окончания ввода текста.

3.3 Заводские настройки

Модем поставляется с включенным режимом автоопределения скорости и отключенным

режимом эха (команда ATE0). Для включения режима эха или установки других скоростей

работы по последовательному интерфейсу необходимо воспользоваться командами в

соответствии с таблицей 3.4.

Заводская установка таймера автоматической перезагрузки модема соответствует

часам.

Внимание! Работа по интерфейсу RS-485 c включенным режимом эхо может быть

нестабильной.

4 Работа с модемом

4.1 Эксплуатационные ограничения

К эксплуатации и монтажу модема должны допускаться только лица, имеющие

необходимую квалификацию, изучившие данное руководство по эксплуатации и прошедшие

инструктаж по технике безопасности.

Модем подлежит в процессе эксплуатации периодическому обслуживанию. Эксплуатация

должна осуществляться в соответствии с требованиями технических условий и настоящего

руководства по эксплуатации.

Эксплуатировать модем допускается только при условиях, изложенных в п. 2.2. Не

допускается попадание влаги на выходные контакты соединителей и внутренние элементы

модема. Запрещается использование модема в агрессивных средах с содержанием в

атмосфере кислот, щелочей, масел и т.п.

Запрещается самостоятельно разбирать и производить ремонт модема.

При эксплуатации следует учитывать ограничения на использование устройств радиосвязи

вблизи других электронных устройств:

- запрещается включать модем в больницах или вблизи медицинского оборудования,

кардиостимуляторов, слуховых аппаратов; модем может создавать помехи для медицинского

оборудования;

- запрещается включать модем в самолетах;

- на близком расстоянии модем может создавать помехи для телевизоров,

радиоприемников и персональных компьютеров.

Гарантируется устойчивое функционирование модема по последовательному интерфейсу

на заявленных скоростях при длине интерфейсного кабеля не более 3 м для интерфейса RS-

232 и не более 1200 м для интерфейса RS-485.

Питание модемов ПМ01-24.Х должно осуществляться от внешних источников питания

постоянного тока с диапазоном выходного напряжения от 10 до 30 В при длине соединяющего

кабеля питания не более 3 м.

В режиме настройки таймера автоматической перезагрузки управление модемом с

помощью АТ - команд невозможно.

4.2 Подготовка к использованию и монтаж модема

Необходимо установить модем на DIN-рейку защелкой вниз. Габаритные размеры модема

приведены в Приложении А.

Следует проложить линии связи. При монтаже внешних связей необходимо обеспечить их

надежный контакт с соединителями модема.

При работе с интерфейсом RS-232 с использованием только линий TXD, RXD и GND

рекомендуется замкнуть перемычкой выводы 7 и 8 соединителя Х1.

Внимание! Запрещается объединять контакты

«GND» соединителей модема с

заземлением оборудования. Не допускается прокладка линий последовательных интерфейсов

в одном жгуте с силовыми проводами, создающими высокочастотные или импульсные помехи.

Далее следует подключить антенну к соединителю Х4.

Для установки SIM-карты в модем на кнопку картоприемника и извлечь лоток

картоприемника (см. рисунок 3.2). Вставить в лоток SIM-карту и задвинуть лоток внутрь

картоприемника до упора.

При необходимости подключить внутреннее сопротивление согласования

(в случае

использования интерфейса RS-485) с помощью переключателя на передней панели модема.

После подключения всех необходимых внешних цепей подать питание на модем.

4.3 Использование модема

Ниже приведены примеры использования модема для обмена данными с удаленными

абонентами GSM сети

4.3.1 Передача данных с помощью SMS-сообщений

Для передачи данных с помощью SMS-сообщений в текстовом режиме необходимо

отправить в модем следующие команды:

AT+CMGF=1 - установка текстового режима для SMS-сообщений;

AT+CMGS=<”номер”>

<текст>

ctrl+Z

Между вводом команды AT+CMGS=<”номер”> и вводом текста необходимо дождаться

ответа модема в виде символа “>”.

Прием SMS-сообщения индицируется отчетом:

+CMTI:<память>,<индекс>,

где <память> - тип памяти, в которой сохранено сообщение,

<индекс> - порядковый номер сообщения в памяти.

Прочитать принятое сообщение можно командой: AT+CMGR=<индекс>,0.

4.3.2 Обмен данными с помощью соединения по CSD

Для обмена данными с помощью соединения по CSD необходимо отправить модему

команду соединения с удаленным абонентом: ATD<номер>.

В случае успешной установки соединения модем должен выдать отчет: CONNECT

<скорость>. Далее возможен обмен данными с удаленным абонентом.

4.3.3 Обмен данными с ТСP\IP сервером по GPRS

Для обмена данными по ТСP\IP протоколу необходимо отправить в модем следующий

набор команд:

- AT+CGATT=1 - подключение модема к сервису GPRS;

- AT+CSTT=”точка доступа”,”имя”,”пароль” - выбор GPRS сервиса для передачи

данных, задание точки доступа в сеть GPRS, имени пользователя и пароля.

- AT+CIIСR - установка соединения с сервисом GPRS.

- AT+CIFSR - получение локального IP-адреса.

- AT+CIPSTART=”TCP”,”xx.xx.xx.xx”,

“порт”

- установка соединения по ТСР\IP

протоколу с сервером по заданному номеру порту, где xx.xx.xx.xx - IP-адрес сервера;

- AT+CIPSEND <данные> ctrl-Z - передача данных по установленному соединению.

После ввода команды AT+CIPSTART, в случае успешной установки соединения, модем

выдаст отчет: CONNECT OK. Между вводом команды AT+CIPSEND и вводом данных следует

дождаться ответа модема в виде символа “>”.

4.3.4 Программирование таймера автоматической перезагрузки

Для установки периода таймера автоматической перезагрузки модема выполнить

следующие действия:

1) подключить модем к компьютеру с помощью интерфейса RS-232 или RS-485;

2) установить переключатель выбора режима работы модема в положение «Off»;

3) подать питание на модем;

4) запустить на ПК программу HyperTerminal или ее аналог, в программе установить

номер СОМ-порта, к которому подключен модем, и следующие параметры обмена:

- скорость 9600 бит/с,

8 бит данных,

–

1 стоп бит,

–

нет контроля четности,

- нет управления потоком;

5) для задания периода таймера подать команду SETTM X, где Х - число от 0 до 170 (при

задании значения 0 таймер будет отключен, значения Х от 1 до 170 - период перезагрузки в

часах); если команда принята, модем выдаст ответ OK, если команда введена неверно, модем

выдаст ответ ERROR.

6) для проверки текущего значения периода таймера необходимо подать команду GETTM,

модем выдаст ответ GETTM Х, где Х - текущее значение периода таймера перезагрузки.

7) отключить питание модема.

5 Меры безопасности

По способу защиты от поражения электрическим током ПМ01-24.Х соответствует классу III,

ПМ01-220.Х соответствует классу II в соответствии с ГОСТ 12.2.007.0-75.

При эксплуатации и техническом обслуживании необходимо соблюдать требования

ГОСТ 12.3.019-80, «Правил эксплуатации электроустановок потребителей» и «Правил охраны

труда при эксплуатации электроустановок потребителей».

Подключение, регулировка и техническое обслуживание модема должны производиться

только квалифицированными специалистами, изучившими настоящее руководство по

эксплуатации.

Во избежание поломок модема не допускается:

- класть или вешать на модем посторонние предметы, допускать удары по корпусу;

- производить монтаж и демонтаж, любые подключения к модему и работы по его

техническому обслуживанию при включенном питании.

6 Технический осмотр

Технический осмотр модема проводится обслуживающим персоналом не реже одного раза

в шесть месяцев и включает в себя выполнение следующих операций:

- очистку корпуса и соединителей модема от пыли, грязи и посторонних предметов;

- проверку качества крепления модема;

- проверку качества подключения внешних связей, антенны и SIM-карты.

Обнаруженные при осмотре недостатки следует немедленно устранить.

7 Маркировка

При изготовлении на прибор наносятся:

- наименование прибора;

- степень защиты корпуса по ГОСТ 14254;

- напряжение и частота питания;

- потребляемая мощность;

- класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;

- единый знак обращения продукции на рынке государств-членов Таможенного союза

(ЕАС);

- IMEI;

- страна-изготовитель;

- заводской номер прибора и год выпуска.

На потребительскую тару наносятся:

− наименование прибора;

− единый знак обращения продукции на рынке государств-членов Таможенного союза

(ЕАС);

− страна-изготовитель;

− заводской номер прибора и год выпуска.

8 Транспортирование и хранение

Приборы транспортируются в закрытом транспорте любого вида. Крепление тары в

транспортных средствах должно производиться согласно правилам, действующим на

соответствующих видах транспорта.

Условия транспортирования должны соответствовать условиям 5 по ГОСТ 15150-69 при

температуре окружающего воздуха от минус 45 до +70 °С с соблюдением мер защиты от

ударов и вибраций.

Перевозку осуществлять в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать

условиям 1 по ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Приборы следует хранить на стеллажах.

9 Комплектность

Модем

1 шт.

Паспорт и Гарантийный талон

1 экз.

Руководство по эксплуатации

1 экз.

Примечание

- Изготовитель оставляет за собой право внесения дополнений в

комплектность изделия.

10 Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям технических условий при

соблюдении условий эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации 24 месяца со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении

пользователем условий эксплуатации, транспортирования, хранения и монтажа предприятие

изготовитель обязуется осуществить его бесплатный ремонт или замену.

Порядок передачи изделия в ремонт содержатся в паспорте и в гарантийном талоне.
