Мотоцикл Днепр-11. Коробка передач
Коробка передач — двухвальная, четырехступенчатая, с передачей заднего
хода и механизмом автоматического выключения сцепления при переключении

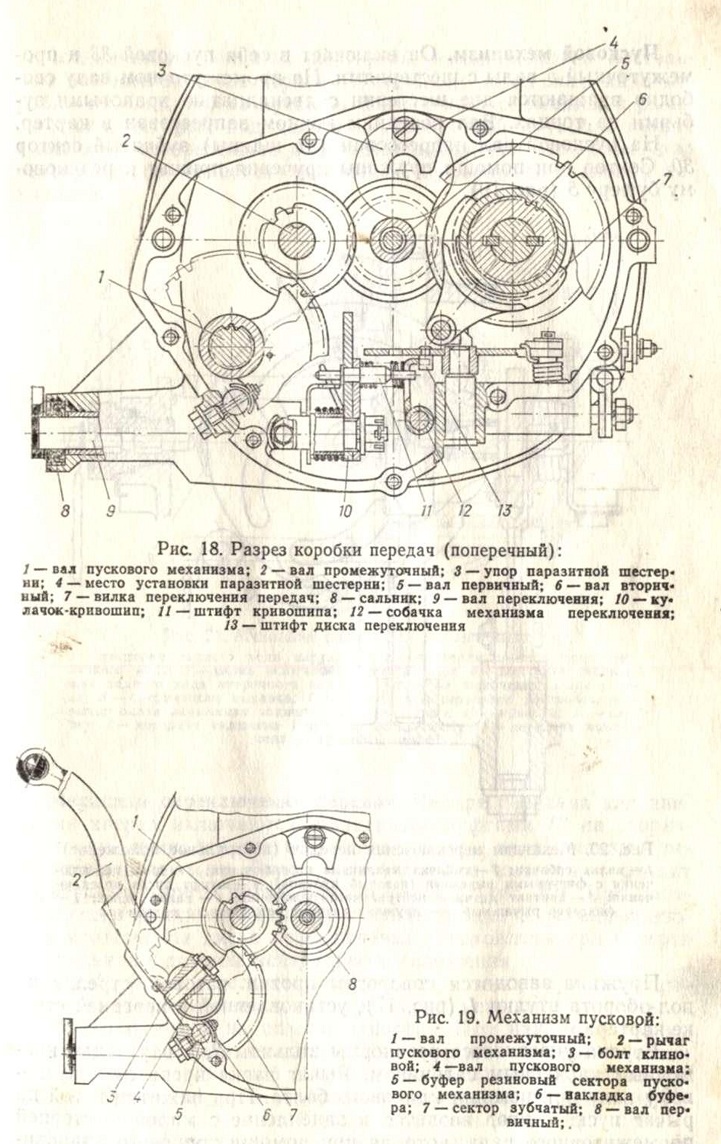

передач. Устройство коробки передач показано на рис. 11—23.
Валы. Первичный вал 9 (рис. 17) установлен на двух шариковых
подшипниках. Вал выполнен заодно с венцами шестерен заднего хода, I и II
передач. Шестерни III и IV передач насадные. От проворачивания на валу
шестерня IV передачи удерживается сегментной шпонкой. Шестерня III
передачи связана с шестерней IV передачи при помощи торцевых выступов.
Вторичный вал 10 также установлен на двух шариковых подшипниках. Он имеет зубчатый венец для скользящей шестерни 20 заднего хода. На вал напрессованы две шлицевые муфты 11, удерживаемые от проворачивания шпонками. Шестерни I, II и III передачи свободно вращаются на металлокерамических втулках, а шестерня IV передачи — на бронзовой втулке. Шестерни с валом соединяются при помощи подвижных муфт 13 включения передач. Специального подвода смазки к трущимся поверхностям нет.
