Мотовездеход Honda TRX420FA. Руководство - часть 9

Приборы и органы управления

Органы управления и функции

Рычаг переднего тормоза:

Рычаг переднего тормоза служит для замедления мотовездехода или его
остановки. Для замедления или остановки мотовездехода нажмите на ры-
чаг. Информация, касающаяся процесса торможения, находится на стр. 73.

Рычаг заднего тормоза

Рычаг заднего тормоза служит для замедления мотовездехода или его оста-
новки. Для замедления или остановки мотовездехода нажмите на рычаг.
Информация, касающаяся процесса торможения, находится на стр. 73.

Педаль заднего тормоза

Педаль заднего тормоза служит для замедления мотовездехода или его
остановки. Для замедления или остановки мотовездехода нажмите на
педаль. Информация, касающаяся процесса торможения, находится на
стр. 73.

Приборы и органы управления

Органы управления и функции

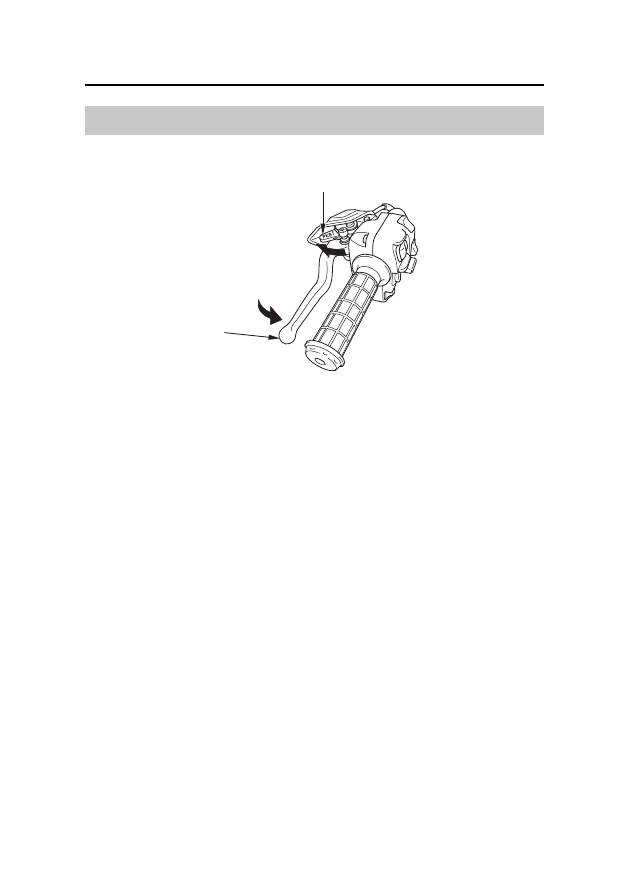

Стояночный тормоз

ЛЕВАЯ РУКОЯТКА

(1) рычаг блокировки тормоза
(2) рычаг заднего тормоза/стояночного тормоза

(А) для блокировки

Рычаг (1) блокировки, расположенный на рычаге (2) заднего тормоза, по-
зволяет использовать этот тормоз в качестве стояночного. Для включения
стояночного тормоза необходимо выжать левой рукой рычаг заднего тор-
моза, после чего правой рукой заблокировать рычаг блокировки. См. раз-
дел «Стоянка» на стр. 87

Включение стояночного тормоза активирует стоп-сигналы. Во избежание
разрядки аккумуляторной батареи выключайте зажигание при использова-
нии стояночного тормоза.

(A)

(2)

(1)

Приборы и органы управления

Органы управления и функции

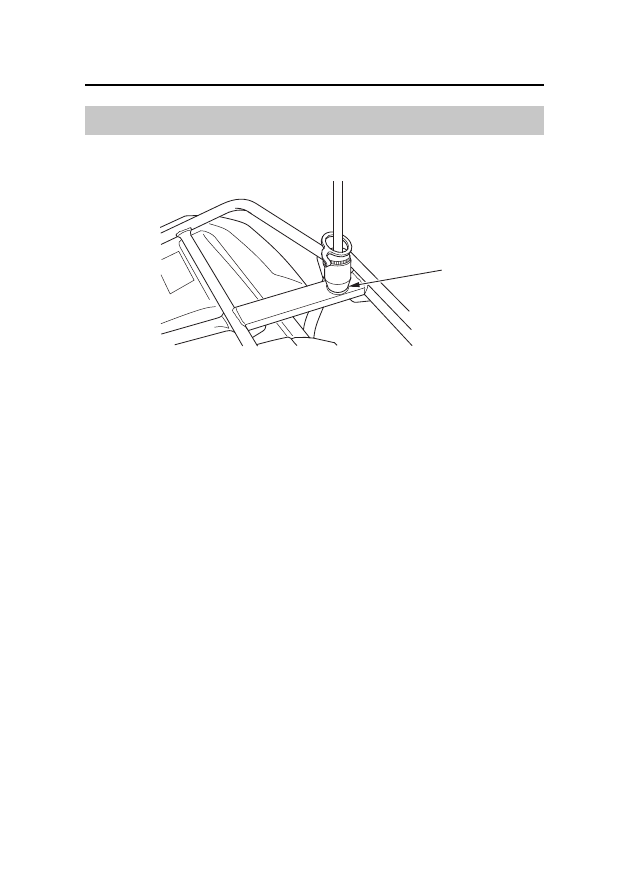

Гнездо для установки флагштока

СЗАДИ СПРАВА

(1) гнездо для установки флагштока

Флагшток относится к дополнительному оборудованию. Приобрести его
можно у официального дилера Honda. Для установки флагштока в гнез-
до (1) воспользуйтесь инструкциями, которые прилагаются к комплекту
флагштока.

Флагшток обязателен для использования в некоторых районах. Перед
началом эксплуатации ознакомьтесь с требованиями местного законода-
тельства.

(1)

Приборы и органы управления

Органы управления и функции

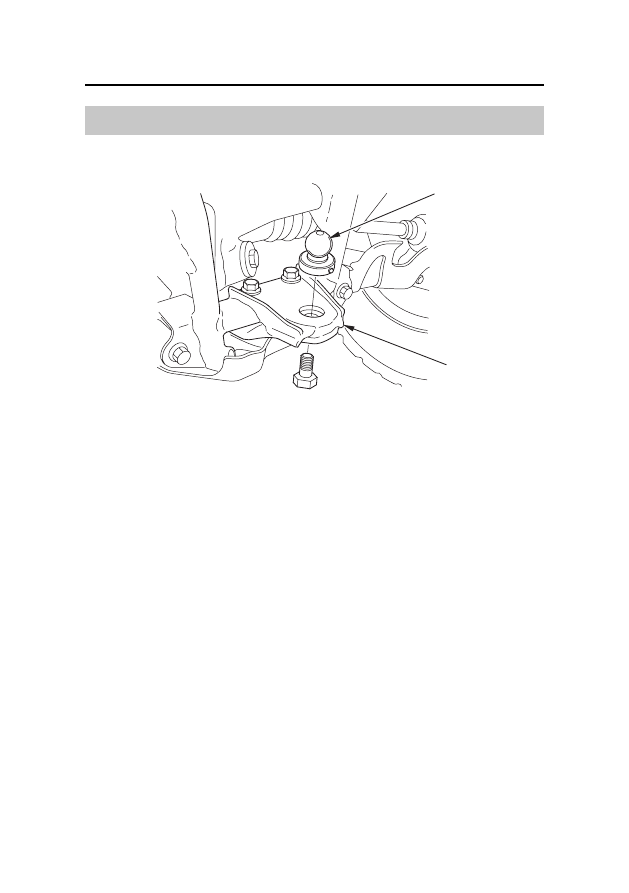

Сцепное устройство для буксировки прицепа

ВИД СЗАДИ



(1) сцепное устройство

(2) шаровой шарнир

Сцепное устройство (1) расположено на заднем конце задней рамы мото-
вездехода. Для использования сцепного устройства необходимо приме-
нение шарового  шарнира (2) соответствующего размера, который указан
производителем прицепа.

Для установки шарового шарнира и правильного использования сцепного
устройства воспользуйтесь инструкциями фирмы-производителя прицепа.
Информация об ограничениях загрузки и инструкции по эксплуатации
прицепа находятся на стр. 48.

(1)

(2)
