Мотовездеход Honda TRX420FA. Руководство - часть 4

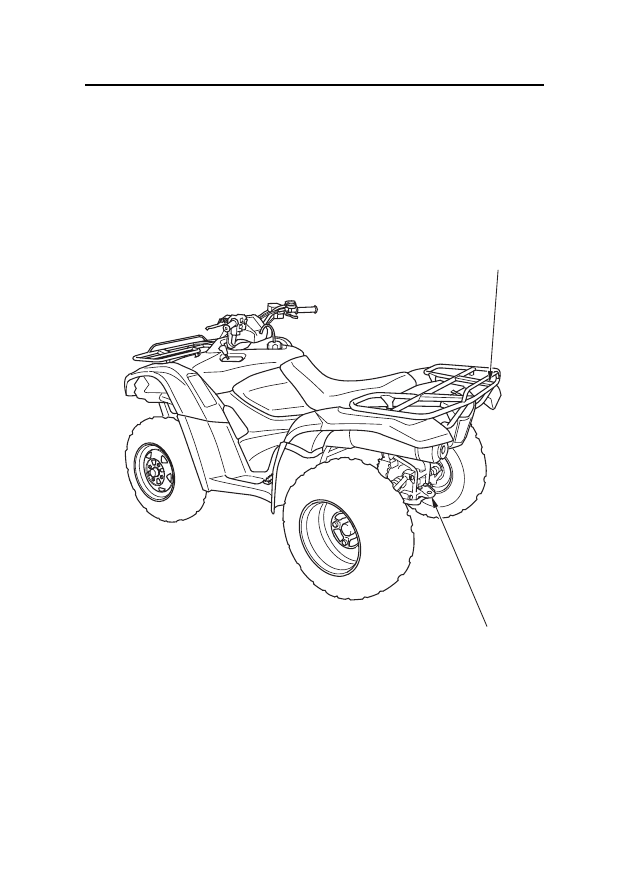

Расположение частей и механизмов

Индикаторы и органы управления

Гнездо для установки

флагштока

Сцепное устройство

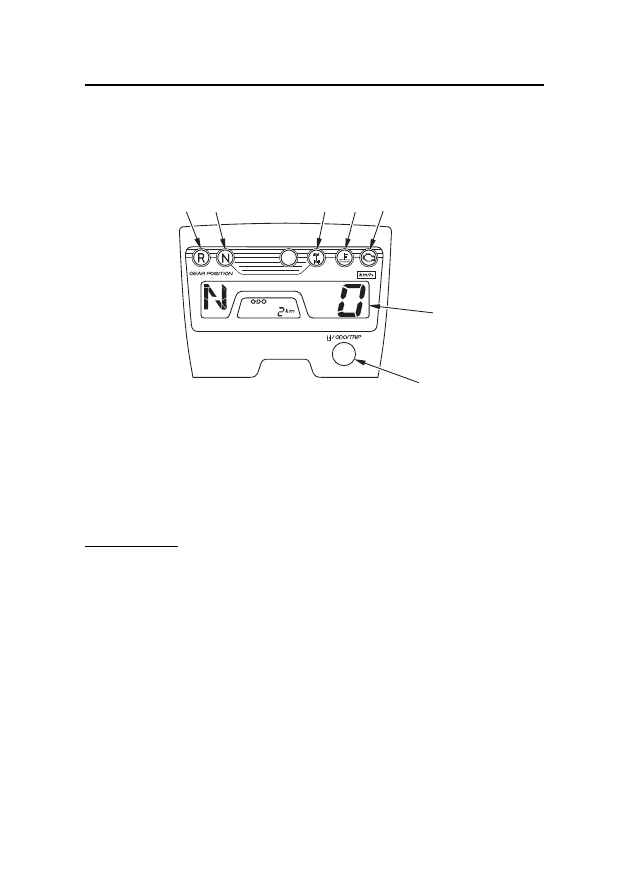

Многофункциональный дисплей, индикаторы
и сигнализаторы

Приборы и органы управления

Данные сигнализаторы и индикаторы служат для информирования о со-
стоянии узлов и механизмов мотовездехода, предупреждения о наличии
возможных неисправностей. Кроме того, они делают поездки безопаснее
и комфортнее. Регулярно считывайте показания приборов. Их назначение
рассматривается на последующих страницах.

(1) индикатор передачи заднего хода
(2) индикатор нейтрали
(3) индикатор включения полного привода
(4) Сигнализатор высокой температуры
      охлаждающей жидкости

(5) индикатор системы управления
       двигателем PGM-FI
(6) многофункциональный дисплей
(7) кнопка переключения режимов
      отображения показаний счетчика
      мото-часов/одометра/указателя
      пробега за поездку

Проверка ламп
Сигнаизатор высокой температуры системы охлаждения и индикатор
PGM-FI загораются на несколько секунд при включении зажигания, а за-
тем гаснут

( I ).

На стр. 16 находится описание индикаторов и сигнализаторов с заголовками:
Проверка ламп.

(1) (2)

(3) (4) (5)

(6)

(7)

Многофункциональный дисплей, индикаторы

и сигнализаторы

Приборы и органы управления

Индикаторы включения нейтральной передачи и передачи заднего хода
включаются при включении зажигания и горят до тех пор, пока не будет
включена другая передача (для версий, оборудованных индикаторами).

Индикатор включения полного привода (если имеется) включается при
включении зажигания и горит до тех пор пока не будет выключен режим
полного привода.

Если какой-либо индикатор не включается в установленном режиме, об-
ратитесь к официальному дилеру Honda.

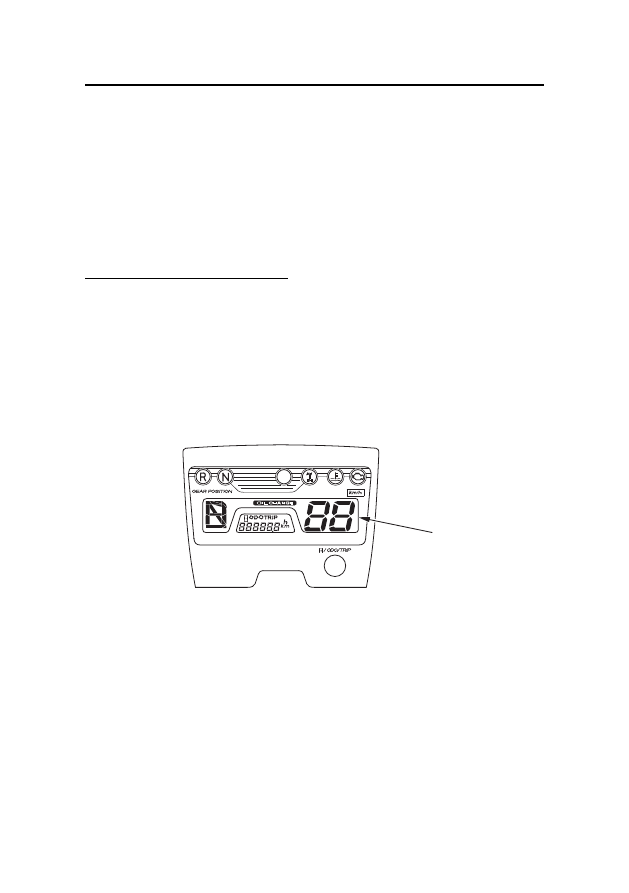

Режим самодиагностики дисплея
При повороте ключа зажигания в положение ON (ВКЛ) многофункцио-
нальный дисплей (1) в течение непродолжительного времени отображает
все режимы и сегменты цифровой индикации, что позволяет убедиться в
исправном функционировании жидкокристаллического дисплея.

В таблице на стр. 17 находится описание индикаторов с определениями:
Режим самодиагностики дисплея.

Если какой-либо элемент дисплея не включается в установленном режиме,
обратитесь к официальному дилеру Honda для проведения проверки.



(1) многофункциональный дисплей

(1)

Приборы и органы управления

Многофункциональный дисплей, индикаторы
и сигнализаторы

Индикатор включения
передачи заднего хода

Высвечивается при включении переда-
чи заднего хода. Проверка ламп

Индикатор нейтральной
передачи

Высвечивается при включении ней-
тральной передачи. Проверка ламп.

индикатор включения
режима полного привода

Горит при включении режима полного
привода. Проверка ламп.

Сигнализатор высокой
температуры охлаждающей
жидкости

Включается, если температура охлаж-
дающей жидкости достигнет значения,
эксплуатация при котором приведет к
резкому сокращению ресурса двигателя.
Если сигнализатор включится во время
движения, немедленно остановите
мотовездеход, остановите двигатель и
дайте ему остыть. См. стр. 195.
Проверка ламп.

Индикатор системы
управления двигателем
PGM-FI

Включается при нарушениях функ-
ционирования системы управления
двигателем PGM-FI (Программируе-
мый впрыск топлива). Также должен
загораться на несколько секунд при
включении зажигания, а затем гаснуть.
В любых других случаях включения
сигнализатора снизьте скорость и как
можно скорее доставьте мотовездеход к
официальному дилеру компании Honda.
Проверка ламп.
