Мотовездеход Honda TRX420FA. Руководство - часть 5

Многофункциональный дисплей, индикаторы

и сигнализаторы

Приборы и органы управления

Многофункциональный
дисплей

Данный дисплей может выполнять
следующие функции Режим самодиагно-
стики дисплея.

Индикатор включенной
передачи

Показывает выбранную передачу
(стр. 19).

Сигнализатор замены масла

Включается при приближении регла-
ментированного срока замены мотор-
ного масла (стр. 20).

Спидометр

Показывает скорость движения.

Одометр

Показывает совокупный пробег
(стр. 21).

Указатель пробега за поездку

Показывает пробег за одну поездку
(стр. 21).

Счетчик мото-часов

Показывает количество мото-часов
(до первого знака после запятой), от-
работанных мотовездеходом (стр. 22).

кнопка переключения режи-
мов отображения показаний
счетчика мото-часов/одо-
метра/указателя пробега за
поездку

Служит для выбора режима отобра-
жения показаний одометра, указателя
пробега за поездку или счетчика мото-
часов. Служит для обнуления показа-
ний указателя пробега за поездку (стр.
21). Также данная кнопка используется
для переустановки сигнализатора за-
мены моторного масла (стр. 20).

Многофункциональный дисплей, индикаторы
и сигнализаторы

Приборы и органы управления

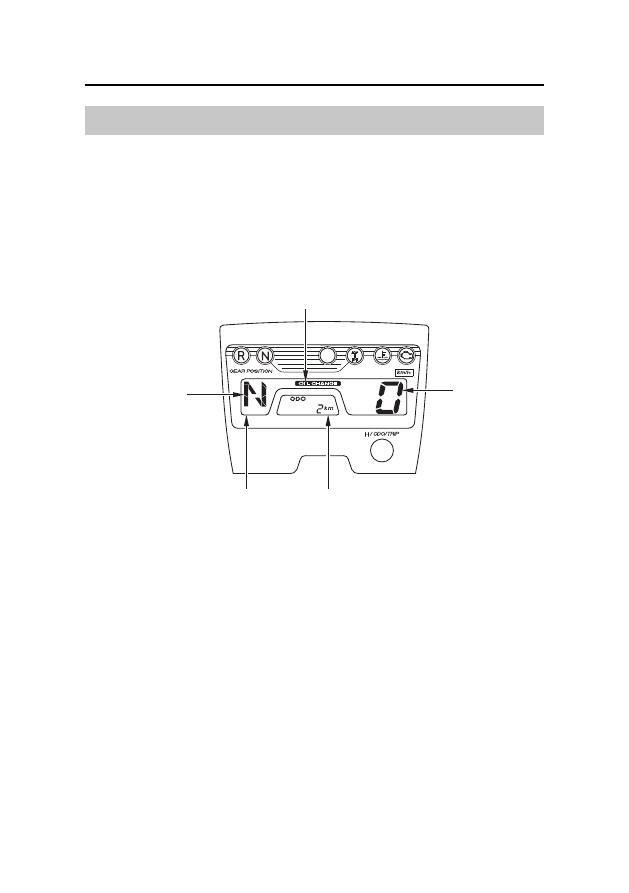

Многофункциональный дисплей

Многофункциональный дисплей (1) выполняет следующие функции:

Индикатор включенной передачи
Сигнализатор замены масла
Спидометр
Одометр
Указатель пробега за поездку
Счетчик мото-часов

(1) многофункциональный дисплей
(2) индикатор выбранной передачи
(3) сигнализатор замены моторного
       масла

(4) спидометр
(5) одометр/ указатель пробега
       за поездку/счетчик мото-часов

(3)

(2)

(4)

(1)

(5)

Многофункциональный дисплей, индикаторы

и сигнализаторы

Приборы и органы управления

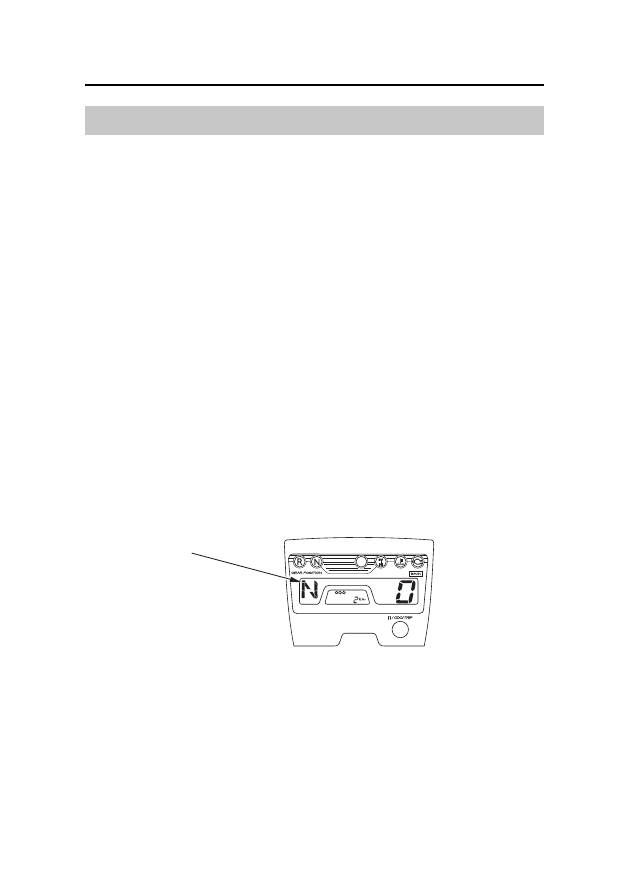

Индикатор включенной передачи

При включении зажигания индикатор (1) передачи отображает выбранную
передачу трансмиссии.

Режим автоматического переключения передач:

Индикатор показывает «N» для нейтральной передачи, «R» для заднего
хода и «D» для передачи переднего хода.

Режим ручного переключения передач:

Индикатор показывает «N» при включении нейтрали, «R» при включении
передачи заднего хода и цифры 1-5 при включении соответствующих пере-
дач переднего хода.

Символ «—» будет отображаться, если передача включена некорректно.
Перед началом движения следует проверить правильность отображения
выбранной передачи.

Если индикатор включенной передачи показывает «—» или мигает, вы-
ключите зажигание, повернув ключ в положение (

{), затем снова включи-

те (положение (I).

Если индикатор включенной передачи показывает «—», покачайте мото-
вездеход вперед-назад и убедитесь, что индикатор показывает включенную
передачу. Если же индикатор по прежнему показывает «—» или мигает,
обратитесь  к дилеру Honda



(1) индикатор выбранной передачи

(1)

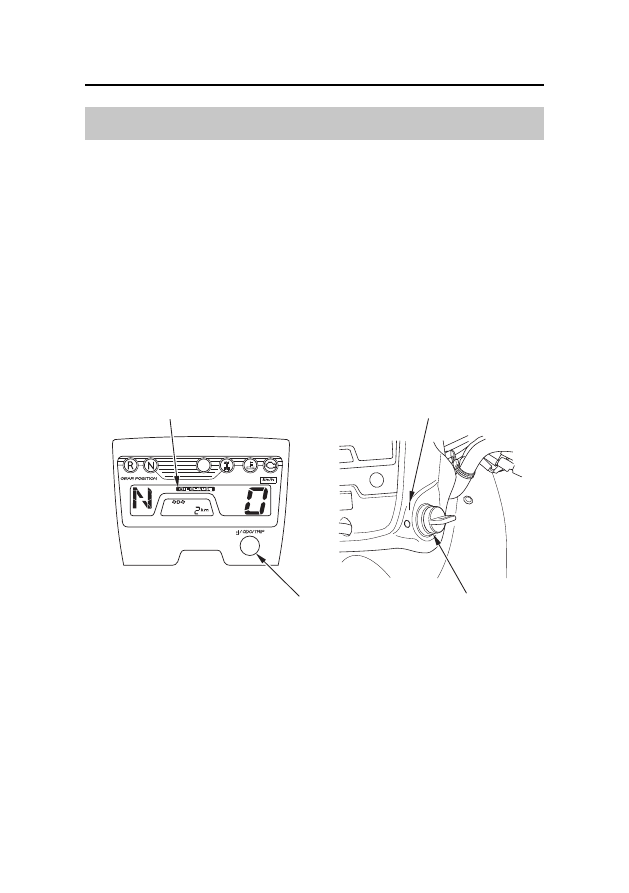

Сигнализатор замены масла

Сигнализатор (1) замены моторного масла включается, когда показания
одометра или счетчика мото-часов приближаются к значениям, установ-
ленным Регламентом технического обслуживания для выполнения очеред-
ной замены моторного масла.

После замены масла необходимо переустановить сигнализатор.
Для переустановки сигнализатора необходимо одновременно нажать и
удерживать более 5 секунд  кнопку (2) выбора отображения одометра/ука-
зателя пробега за поездку/счетчика моточасов (3) и включить зажигание
(положение (I)).

 Сообщение на индикаторе исчезнет. Если замена масла была произведена
до включения сигнализатора, сигнализатор необходимо переустановить.
При этом сигнализатор должен включиться на 5 секунд, и затем погаснуть.
Это указывает на то, что сигнализатор переустановлен.

(1) сигнализатор замены моторного масла
(2) кнопка переключения режимов отображения

показаний счетчика мото-часов/одометра/
указателя пробега за поездку

(3)

замок

зажигания

   (

I )  Положение ON (ВКЛ)

Приборы и органы управления

(1)

(2)

(3)

ON

Органы управления и функции

ON (ВКЛ)
