Мотовездеход Honda TRX420FA. Руководство - часть 8

Приборы и органы управления

Органы управления и функции

Рычаг акселератора

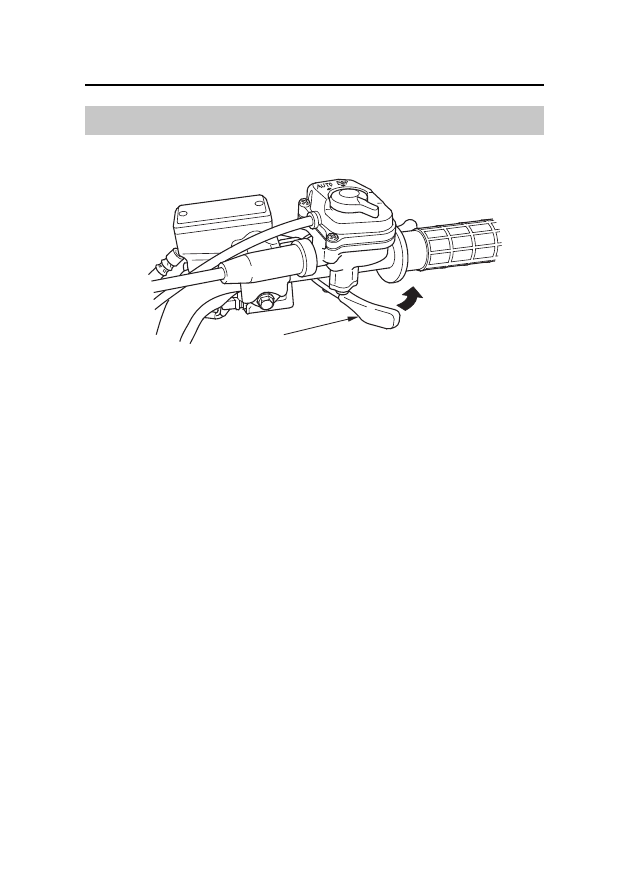

ПРАВАЯ РУКОЯТКА

(1) рычаг управления дроссельной заслонкой     (А) чтобы открыть дроссельную заслонку

Рычаг акселератора служит для управления частотой вращения вала двига-
теля. Для увеличения частоты вращения вала двигателя нажмите на рычаг
(1) дроссельной заслонки большим пальцем. Для уменьшения частоты вра-
щения вала двигателя убавьте усилие на рычаге дроссельной заслонки. При
убирании большого пальца дроссельная заслонка автоматически закроется
(положение холостого хода двигателя).

(1)

(A)

Приборы и органы управления

Органы управления и функции

Переключатель режимов трансмиссии

Переключатель (1) режимов трансмиссии имеет два положения AUTO
(АВТО) и ESP (РУЧНОЙ РЕЖИМ).

См. раздел Переключение передач на стр. 65.

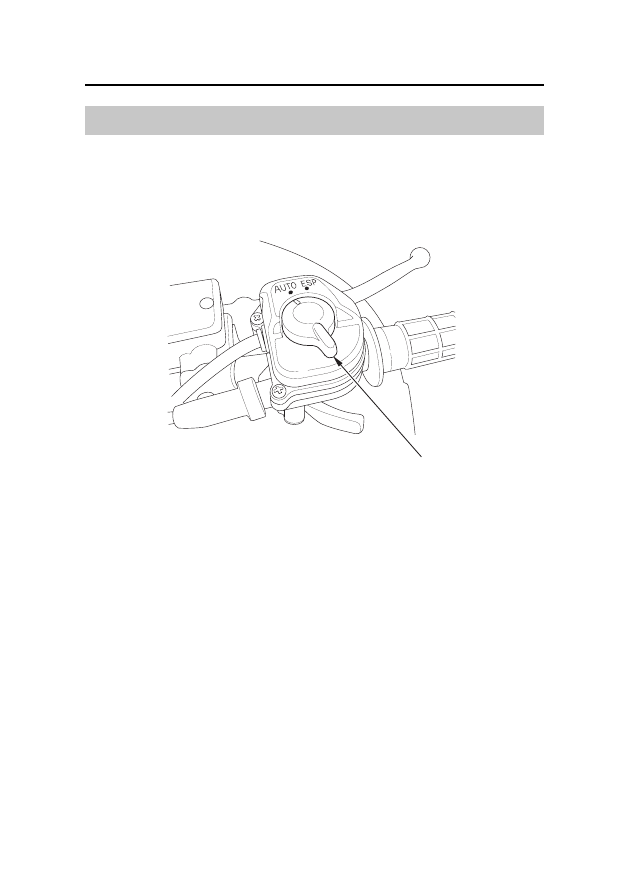

ПРАВАЯ РУКОЯТКА



(1) переключатель режимов трансмиссии

(1)

Приборы и органы управления

Органы управления и функции

Переключатель передач

Режим автоматического переключения передач:
Эти переключатели передач (переключатель вверх (1) и переключатель
вниз (2)) используются для выбора положений привода (D), нейтрали (N)
и передачи заднего хода (R).

См. разделы Переключение передач (стр. 65) и Движение задним ходом (стр. 71).

Режим ручного переключения передач:
Данные переключатели служат для включения следующей повышающей
либо понижающей передачи. Для включения следующей повышающей
передачи необходимо нажать переключатель (1) повышающей передачи.
Для включения следующей понижающей передачи необходимо нажать
переключатель (2) понижающей передачи.

См. разделы Переключение передач (стр. 65) и Движение задним ходом (стр. 71).

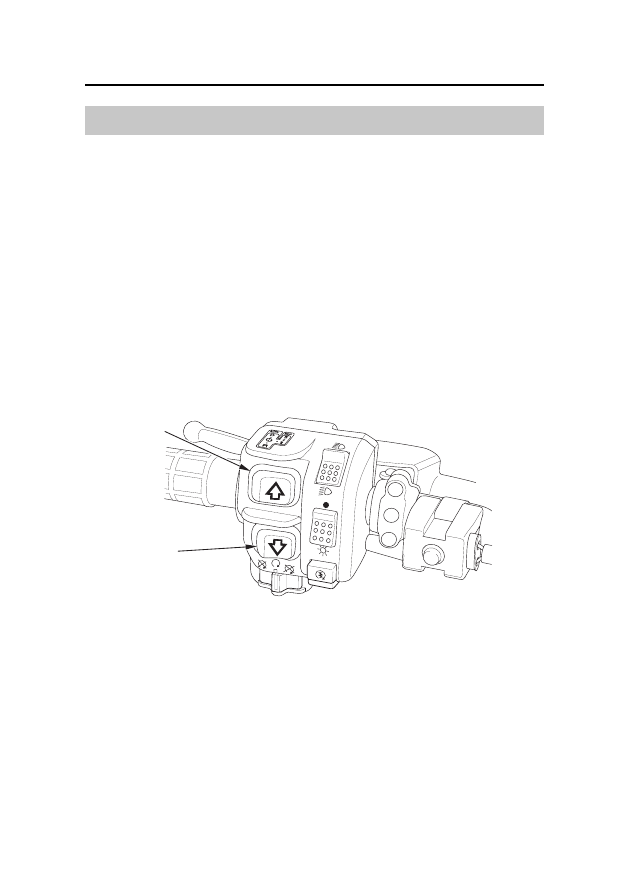

ЛЕВАЯ РУКОЯТКА

(1) кнопка переключения на повышающую передачу
(2) кнопка переключения на понижающую передачу

(2)

(1)

Приборы и органы управления

Органы управления и функции

Рукоятка включения передачи заднего хода

Рукоятка (1) включения передачи заднего хода располагается на рычаге
заднего тормоза/стояночного тормоза (2) и используется для включения
передачи заднего хода. Перед включением передачи заднего хода остано-
вите мотовездеход и включите нейтраль (убедитесь, что индикатор вклю-
ченной передачи отображает символ «N»). После этого вдавите рукоятку,
выжмите рычаг заднего тормоза/стояночного тормоза, после этого один
раз нажмите на переключатель (3) понижающей передачи. См. Движение
задним ходом, стр. 71.

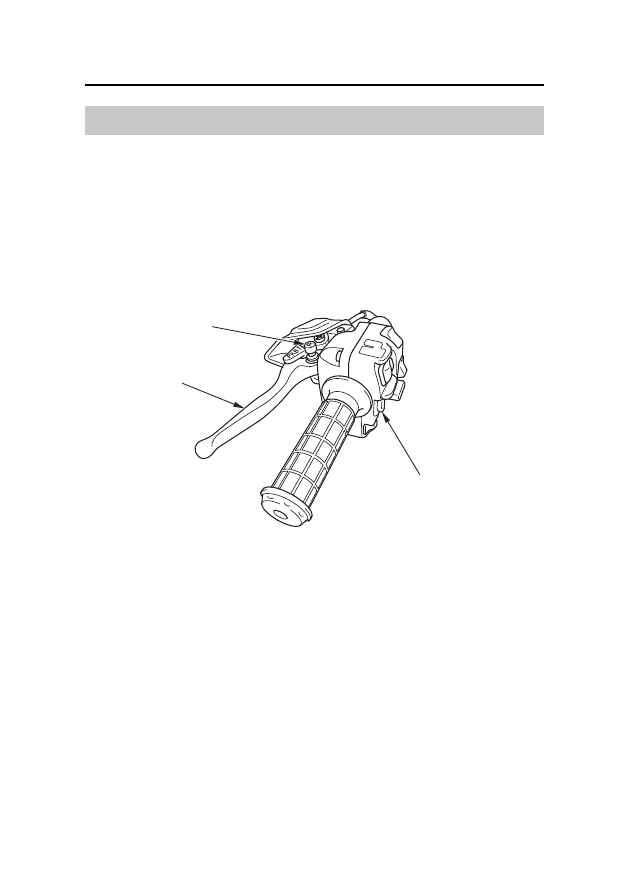

ЛЕВАЯ РУКОЯТКА

(1) рукоятка включения передачи
      заднего хода
(2) рычаг заднего тормоза/стояночного
      тормоза

(3) кнопка переключения на понижающую
      передачу

(2)

(3)

(1)
