Мотовездеход Honda TRX420FA. Руководство - часть 7

Приборы и органы управления

(1)

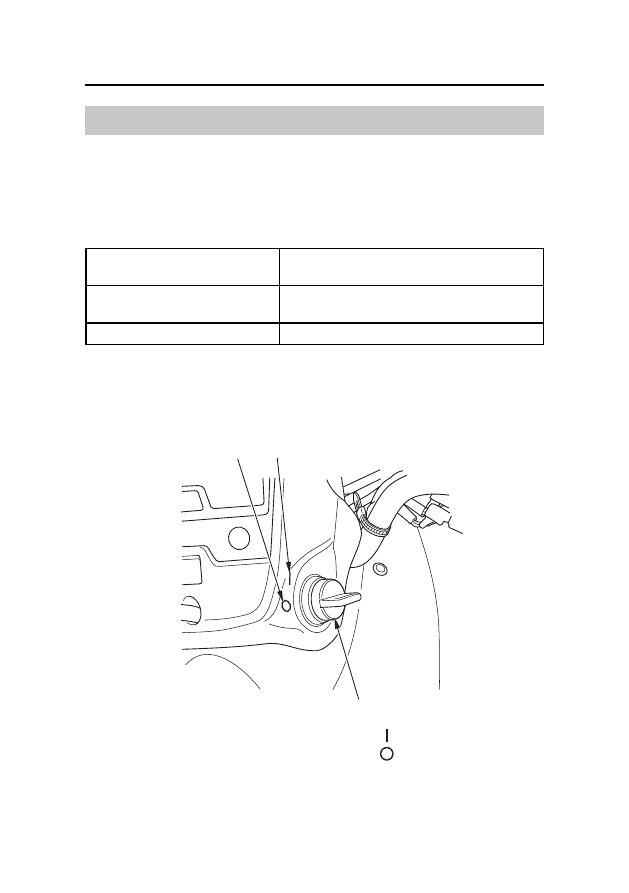

Замок зажигания

Замок зажигания (1) служит для запуска и остановки двигателя (стр. 60).
Вставьте ключ и поверните его по часовой стрелке для перехода в положе-
ние ON (I).

Также данная кнопка используется для переустановки сигнализатора за-
мены моторного масла (стр. 20).

Положения ключа

зажигания

Функции

Положение ON (ВКЛ) ( I )

Питание подаётся во все электрические
цепи.

OFF (ВЫКЛ) (

{)

Электрические цепи не функционируют.

ЦЕНТР РУЛЯ



(1) замок зажигания

Органы управления и функции

ON (ВКЛ)

ON (ВКЛ)

OFF (ВЫКЛ)

OFF (ВЫКЛ)

Приборы и органы управления

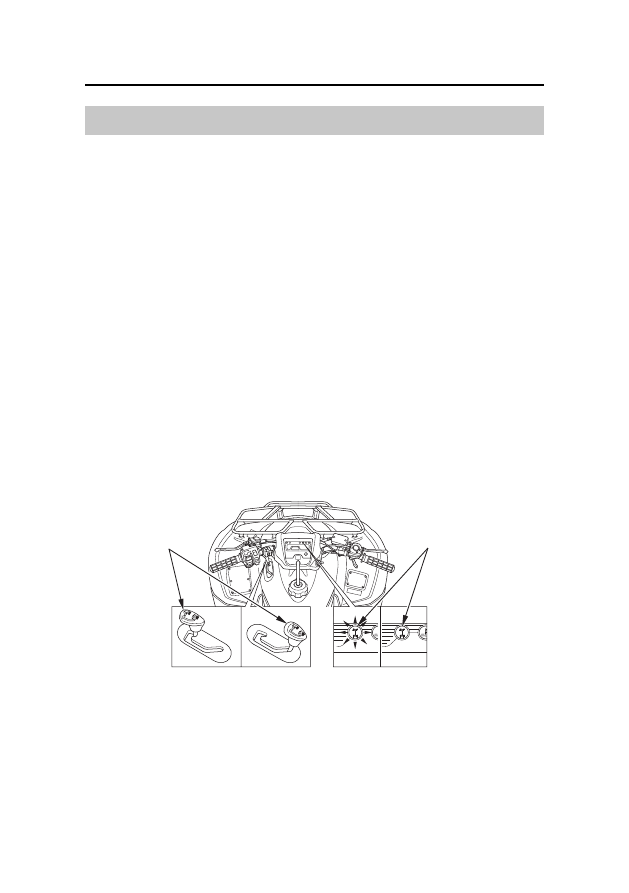

Переключатель режима привода (2 колеса/4 колеса)

Данный мотовездеход оборудован переключателем режима привода, ко-
торый служит для выбора режима трансмиссии. Выбирайте режим работы
трансмиссии, наиболее подходящий для условий движения.

Держите обе руки на руле во время движения и полностью остановитесь
перед тем как воспользоваться переключателем режимов.

Рычаг переключения режимов находится с левой стороны топливного
бака. Для включения требуемого режима работы трансмиссии необходимо
переместить выключатель в необходимое положение.

После перемещения рычага переключателя режим может не включиться,
пока не начнется движение вперед.

Текущий режим работы трансмиссии отображается индикатором (2)  ре-
жимов трансмиссии.

Режим привода на 2 колеса: при выборе режима привода 2 колес, индика-
тор полного привода выключается.

Режим полного привода: при выборе режима полного привода индикатор
полного привода включается.

(1) переключатель режима привода

            (2) индикатор включения полного привода

Органы управления и функции

(1)

(2)

4WD MODE

2WD MODE

4WD MODE

2WD MODE

Режим полного

привода:

Режим полного

привода:

Режим привода

на 2 колеса:

Режим привода

на 2 колеса:

Приборы и органы управления

Органы управления и функции

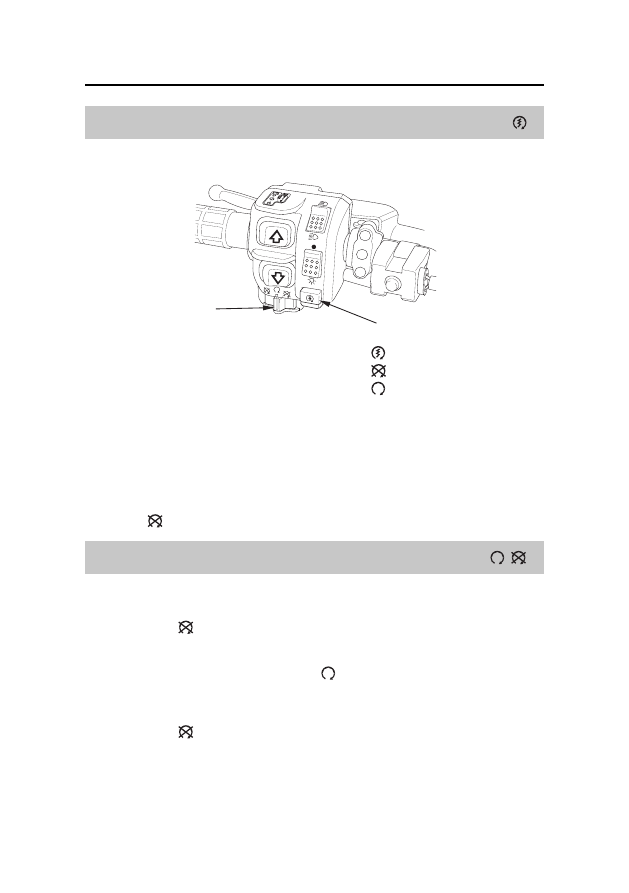

Кнопка стартера

ЛЕВАЯ РУКОЯТКА

(1) кнопка стартера

(2) выключатель двигателя

Кнопка стартера (1) используется для запуска двигателя. Двигатель запу-
скается нажатием на кнопку. Процедуру запуска см. на стр. 62.

При нажатии на кнопку стартера электродвигатель стартера начинает
проворачивать вал двигателя. Стартер не будет работать, если при нажатии
на кнопку стартера выключатель двигателя находится в положении OFF
(ВЫКЛ) (

 ) .

Выключатель двигателя

Выключатель двигателя (2) служит для экстренной остановки двига-
теля. Для остановки двигателя переместите выключатель в положение
OFF (ВЫКЛ) (

 ). Двигатель не запустится, если выключатель двигателя

будет находиться в положении OFF (ВЫКЛ). Во всех штатных режимах,
даже при остановленном двигателе, данный выключатель должен нахо-
диться в положении RUN (РАБОТА) (

 ).

Если мотовездеход остановлен и при этом ключ зажигания находит-
ся в положении ON (ВКЛ) (I), а выключатель двигателя в положении
OFF (ВЫКЛ) (

 ), это может привести к разряду аккумуляторной

батареи. Для предотвращения разряда батареи ключ зажигания следует
установить в положение OFF (ВЫКЛ).

(1)

(2)

START (ПУСК ДВИГАТЕЛЯ

OFF (ВЫКЛ)

RUN (РАБОТА)

Приборы и органы управления

(2)

(3)

Органы управления и функции

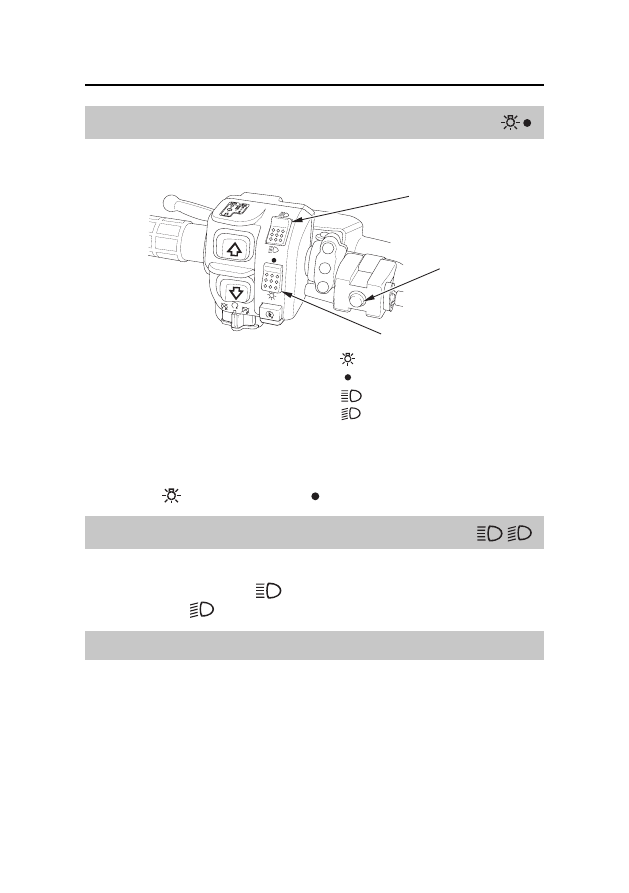

Переключатель приборов наружного освещения/сигнализации



ЛЕВАЯ РУКОЯТКА

(1) выключатель фары
(2) переключатель ближнего

и дальнего света фары

(3) кнопка звукового сигнала

Выключатель фары (1) служит для включения и выключения фары. Для
включения или выключения фары переведите выключатель в положение
ON (ВКЛ)  (

 )или OFF (ВЫКЛ) (

 ), соответственно.

Переключатель света фар

Данный переключатель (2) служит для переключения ближнего и дальнего

света фар. Положение HI (

 ) соответствует дальнему свету фар,

положение LO (

 )соответствует ближнему свету фар.

Кнопка звукового сигнала

Нажмите на кнопку (3) для включения звукового сигнала.

ON (ВКЛ)

OFF (ВЫКЛ)

HI (ДАЛЬН.)

LO (БЛИЖН.)
