Снятие:

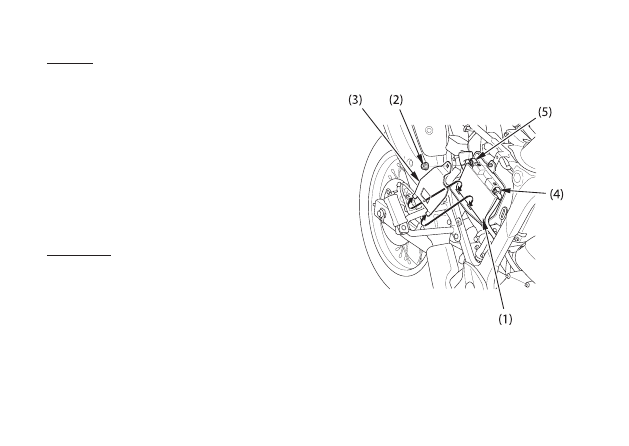

Аккумуляторная батарея (1) размещена

в отсеке батареи за правым боковым

обтекателем.

1.Выключите зажигание, повернув ключ в

положение OFF (ВЫКЛ).

2.Снимите правый кожух (стр. 74).

3.Снимите гайку (2) и держатель аккуму*

ляторной батареи (3).

4.Вначале отсоедините “отрицательную” (*)

клемму (4) от аккумуляторной батареи,

затем отсоедините “положительную” (+)

клемму (5).

5.Извлеките аккумуляторную батарею из

отсека.

Установка:

1.Установка производится в порядке, об*

ратном снятию. Подключая аккумуля*

торную батарею, сначала необходимо

присоединить клемму к положительному

выводу (+), а затем – к отрицательному

выводу (*) батареи.

2.Проверьте надежность затяжки всех бол*

тов и соединений.

(1) Аккумуляторная батарея

(2) Гайка

(3) Держатель аккумуляторной батареи

(4) “Отрицательная” (*) клемма

(5) “Положительная” (+) клемма

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ

Ознакомьтесь с правилами техники безо*

пасности на стр. 93.

Если имеет место частое перегорание

предохранителя, это обычно указывает

на наличие короткого замыкания или

перегрузки в системе электрооборудования.

Для выполнения этого ремонта обратитесь

к официальному дилеру Honda.

Запрещается использовать предохрани*

тели, отличающиеся по номинальному

току от штатных. Это может привести

к серьёзной неисправности системы

электрооборудования, к возгоранию,

опасному выключению всего освещения

или потере мощности двигателя.

Перегоревший предохранитель

ПРИМЕЧАНИЕ

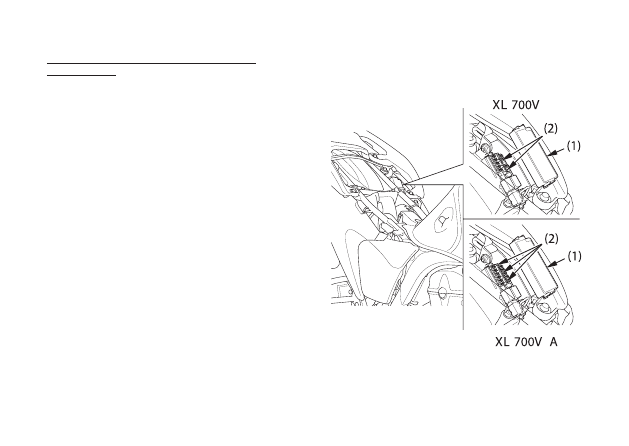

Блок предохранителей расположен

под седлом.

Номинальный ток предохранителей:

10, 20 A           ...XL700V
10, 20, 30 A    ...XL700VA

1.Снимите седло (см. стр. 69).

2.Снимите левый обтекатель (см. стр. 73).

3.Откройте крышку блока предохраните*

лей (1).

4.Извлеките перегоревший предохрани*

тель и установите новый предохранитель.

Запасной предохранитель (2) находится

в блоке предохранителей.

5.Закройте крышку блока предохранителей

и установите седло.

(1) Крышка блока предохранителей

(2) Запасной предохранитель

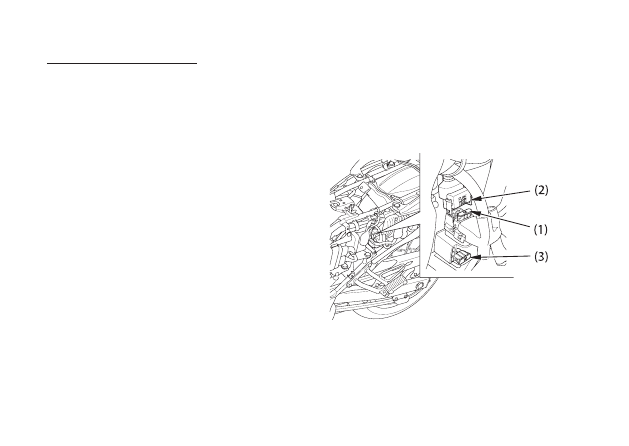

Главный предохранитель:

Главный предохранитель (1) расположен

за левым кожухом.

Номинальный ток предохранителя:

30 А

1.Снимите седло (см. стр. 69).

2.Снимите левый обтекатель (см. стр. 73).

3.Отсоедините колодку разъёма (2) элект*

ромагнитного включателя стартера.

4.Извлеките перегоревший предохранитель

и установите новый предохранитель.

  Запасной предохранитель (3) находится

под электромагнитным включателем стар*

тера.

5.Присоедините колодку разъема и устано*

вите на место левый кожух.

6.Установите на место седло.

(1) Главный предохранитель

(2) Разъем жгута проводов

(3) Запасной главный предохранитель
