Рекомендации по установке:

•При установке заднего колеса выполняй*

те указанные выше операции в обратном

порядке.

•Убедитесь в том, что выступ (8) на маят*

никовом рычаге (7) находится в пазу (6)

тормозного суппорта.

•Затяните осевую гайку рекомендованным

моментом затяжки:

   88

Нм

•Отрегулируйте прогиб приводной цепи

Чтобы не повредить тормозные колодки

во время установки колеса, будьте

внимательны, заводя тормозной диск

между тормозных колодок.

После установки колеса несколько раз

нажмите на педаль тормоза и затем

проверьте, свободно ли вращается колесо.

Если колесо не вращается свободно, или

тормозные колодки трутся по диску, пере*

проверьте колесо.

Если при сборке не использовался дина*

мометрический ключ, как можно скорее

обратитесь к официальному дилеру Honda

для проверки правильности сборки. Непра*

вильная сборка может привести к потере

тормозных свойств.

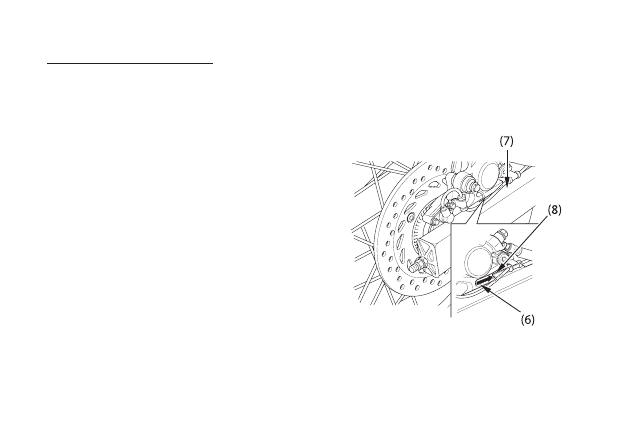

(6) Паз

(7) Маятник

(8) Выступ

ИЗНОС ТОРМОЗНЫХ КОЛОДОК

Ознакомьтесь с правилами техники безо*

пасности на стр. 93.

Износ тормозных колодок зависит от ин*

тенсивности торможения, манеры вождения

мотоцикла и дорожных условий. (Обычно

колодки изнашиваются быстрее на мокрых

и грязных дорогах.)

Проверяйте состояние тормозных колодок

при каждом периодическом техническом

обслуживании (стр. 96).

Передний тормоз

Всегда проверяйте каждую колодку как на пра*

вом, так и на левом тормозных суппортах.

Проверьте канавки (1) в каждой тормозной

колодке. Если степень износа какой*либо

из колодок равна глубине канавки, заме*

ните обе тормозных колодки в комплекте.

Для выполнения этой операции обратитесь

к официальному дилеру Honda.

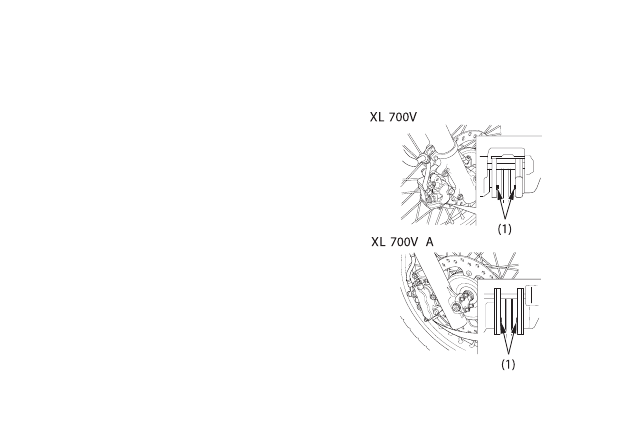

(ПЕРЕДНИЙ ТОРМОЗ)

На изображении показана правая сторона,

левая выглядит подобным образом.

(1) Канавки индикатора износа

Задний тормоз

Проверьте по канавкам (2) износ каждой

тормозной колодки. Если степень изно*

са какой*либо из колодок равна глубине

выреза, замените обе тормозные колодки в

комплекте. Для выполнения этой операции

обратитесь к официальному дилеру Honda.

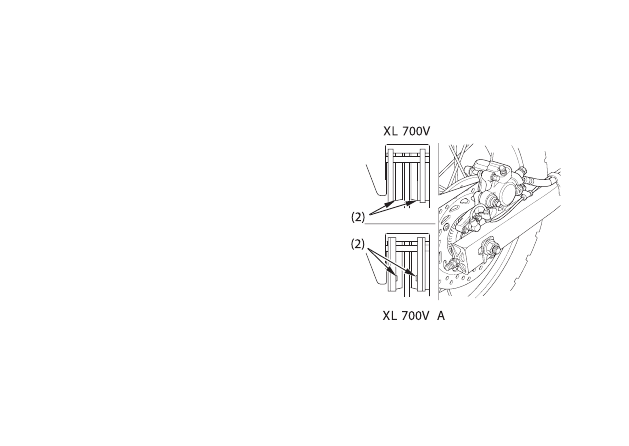

(ЗАДНИЙ ТОРМОЗ)

(2) Вырезы

 ВНИМАНИЕ

Аккумуляторная батарея при работе выделяет
взрывоопасный водород.

Искра или пламя могут вызвать взрыв аккуму-
ляторной батареи, сила которого достаточна
для причинения серьёзных травм.

При работах с аккумуляторной батареей следу-
ет надевать защитную одежду, защитить лицо
или доверить работы с аккумуляторной батаре-
ей квалифицированному механику.

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Ознакомьтесь с правилами техники безо*

пасности на стр. 93.

На данном мотоцикле применяется не*

обслуживаемая аккумуляторная батарея,

которая не нуждается в проверке уровня

электролита или доливке дистиллирован*

ной воды. Если аккумуляторная батарея

разряжена и/или имеет место подтекание

электролита, затруднённый запуск или

другие проблемы, связанные с электричес*

твом, обратитесь к официальному дилеру

Honda.

На данном мотоцикле применяется не*

обслуживаемая аккумуляторная батарея.

Снятие полосы, закрывающей пробки, мо*

жет привести к выходу аккумуляторной ба*

ПРИМЕЧАНИЕ
