3.Снимите гайки держателя передней оси

(3) и держатель передней оси (4).

Не нажимайте на рычаг тормоза, когда

суппорт снят. Поршень суппорта будет

выдавлен из цилиндра, что приведет к

вытеканию тормозной жидкости. Если это

произойдёт, тормозную систему придётся

ремонтировать. Для выполнения этой опе*

рации обратитесь к официальному дилеру

Honda.

4.Ослабьте гайки (3) держателя передней

оси.

5.Извлеките ось (5) переднего колеса, пе*

реднее колесо и левые втулки.

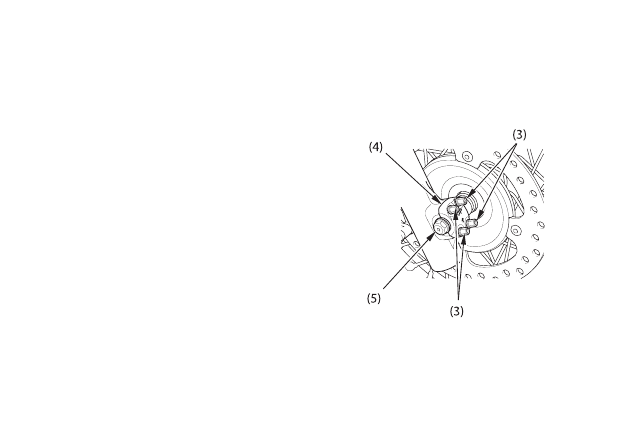

(3) Гайка держателя передней оси

(4) Держатель передней оси

(5) Ось переднего колеса

Установка переднего колеса

1.Установите боковые манжеты на левую и

правую стороны ступицы колеса.

  Поместите переднее колесо между стой*

ками вилки и вставьте болт передней оси

с правой стороны через правую стойку

вилки и ступицу колеса.

2.Установите держатель оси меткой UP (1)

вверх и сначала затяните верхние гайки

держателя оси до их легкой посадки,

затем затяните нижние гайки держателя

передней оси до их легкой посадки.

3.Затяните болт передней оси рекомендо*

ванным моментом:

  Момент затяжки болта передней оси:

    64 Нм

4.Установите правый и левый тормозные

суппорты на перья вилки и затяните

стяжные болты рекомендованным момен*

том:

  30

Нм

5.Чтобы не повредить тормозные колодки

во время установки скоб в сборе, будьте

внимательны, заводя оба тормозных дис*

ка между тормозных колодок.

6.Нажмите на рычаг переднего тормоза и

покачайте несколько раз переднюю вил*

ку. Отпустите рычаг тормоза и проверьте,

насколько свободно вращается колесо.

Если колесо вращается не свободно, или

тормозные колодки трутся по диску,

устраните неисправности.

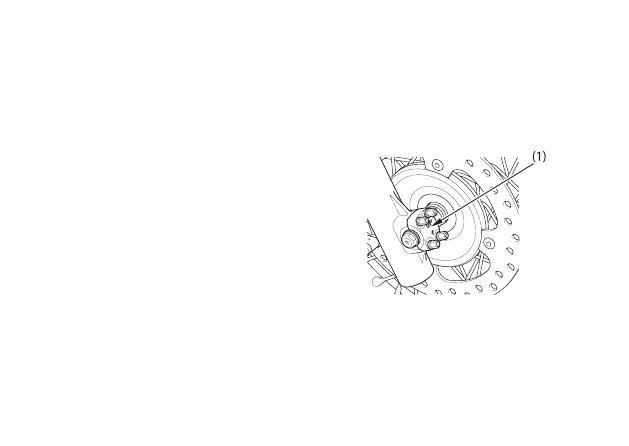

(1) Метка UP

7.Затяните гайки держателя передней оси

на правой стойке вилки рекомендованным

моментом:

    12 Нм

8.Убедитесь в том, что зазор между повер*

хностями тормозных дисков и корпусами

тормозных суппортов (2) (не тормозными

колодками) симметричен.

Если при сборке не использовался

динамометрический ключ, как можно

скорее обратитесь к официальному дилеру

Honda для проверки правильности сборки.

Неправильная сборка может привести к

потере тормозных свойств.

(1) Тормозной диск

(2) Корпус тормозного суппорта



6.Снимите с маятникового рычага ось

колеса (5), боковые втулки и заднее

колесо.

Не нажимайте на педаль тормоза при

снятом колесе. Поршень суппорта будет

выдавлен из цилиндра, что приведет к

вытеканию тормозной жидкости. Если это

произойдёт, тормозную систему придётся

ремонтировать. Для выполнения этой опе*

рации обратитесь к официальному дилеру

Honda.

Снятие заднего колеса

1.Приподнимите заднее колесо над опорной

поверхностью, разместив под двигателем

опорный блок.

2.Ослабьте гайку (1) задней оси.

3.Ослабьте контргайку (2) и поверните

регулировочную гайку (3).

4.Снимите гайку задней оси (1).

5.Снимите приводную цепь (4) с ведомой

звёздочки, продвинув заднее колесо

вперёд.

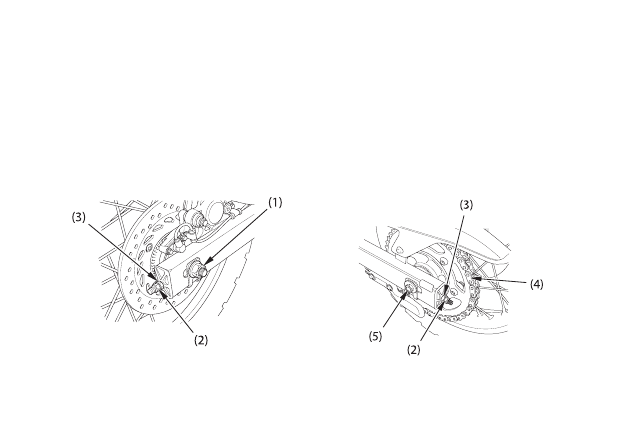

(1) Гайка задней оси

(2) Контргайка

(3) Регулировочная гайка

(4) Приводная цепь

(5) Ось колеса
