Сервисное обслуживание

т

ормоза

См. «Меры безопасности при проведении техниче-

ского обслуживания» на стр. 27.

Передние и задние тормоза Вашего мотоцикла от-

носятся к типу гидравлических дисковых тормозов.

Вследствие износа тормозных колодок падает уро-

вень тормозной жидкости. Также причиной падения

уровня тормозной жидкости может стать протечка в

системе.

Осматривайте тормозную систему как можно чаще,

чтобы вовремя заметить утечку тормозной жид-

кости. Проверяйте уровень тормозной жидкости

и состояние тормозных колодок. Если рычаг или

педаль тормоза не работают надлежащим образом,

проверьте состояние тормозных колодок. Если износ

колодок не превышает допустимых пределов (стр.

97), возможно, в тормозную систему попал воздух.
Чтобы вытравить воздух из системы, воспользуй-

тесь указаниями Руководства по ремонту и обслу-

живанию Honda, или обратитесь к официальному

дилеру Honda.

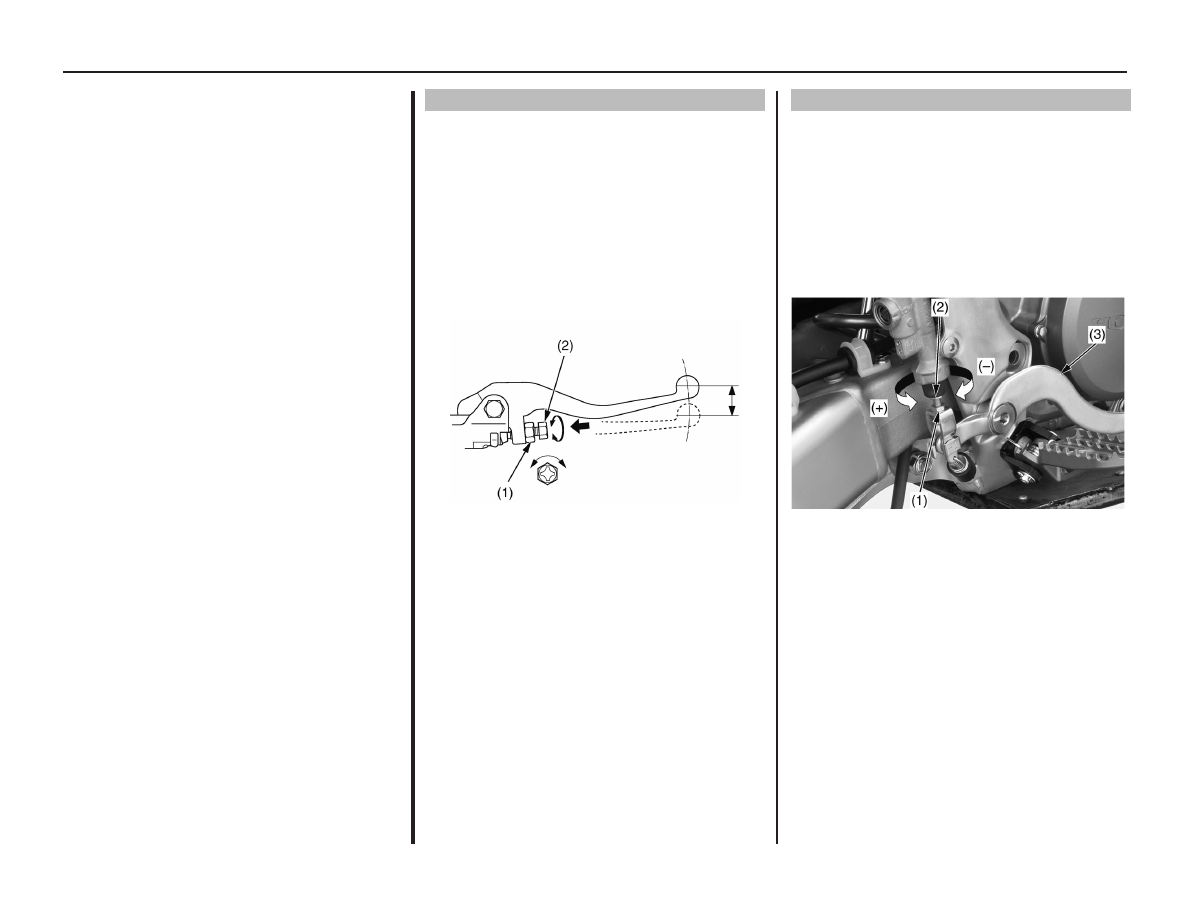

Регулировка рычага переднего тормоза

1. Ослабьте контргайку (1).
2. Чтобы расположить рычаг переднего тормоза

дальше от рукоятки, поверните регулятор (2) по

часовой стрелке. Чтобы расположить рычаг ближе

к рукоятке, поверните регулятор против часовой

стрелки.
3. Удерживая регулятор, затяните контргайку до

требуемого момента: 5,9 Н∙м (0,6 кГс∙м)
4. Нанесите силиконовую смазку на контактные

поверхности регулятора и коромысла (3).

(1) контргайка (2) регулятор

Высота педали заднего тормоза

Педаль заднего тормоза должна быть приблизитель-

но на таком же уровне, что и правая подножка.
1. Ослабьте контргайку (1) и поверните шток тол-

кателя (2) в направлении (+), чтобы поднять педаль

заднего тормоза (3), или в направлении (–), чтобы

опустить ее.
2. После того, как Вы выставите нужную высоту

педали, плотно затяните контргайку: 5,9 Н∙м (0,6

кГс∙м)

(1) контргайка
(2) шток толкателя
(3) педаль заднего тормоза
(+) поднять педаль
(–) опустить педаль

Сервисное обслуживание

П

роверка



уровня



тормозной



жидкости

Проверка уровня

тормозной жидкости

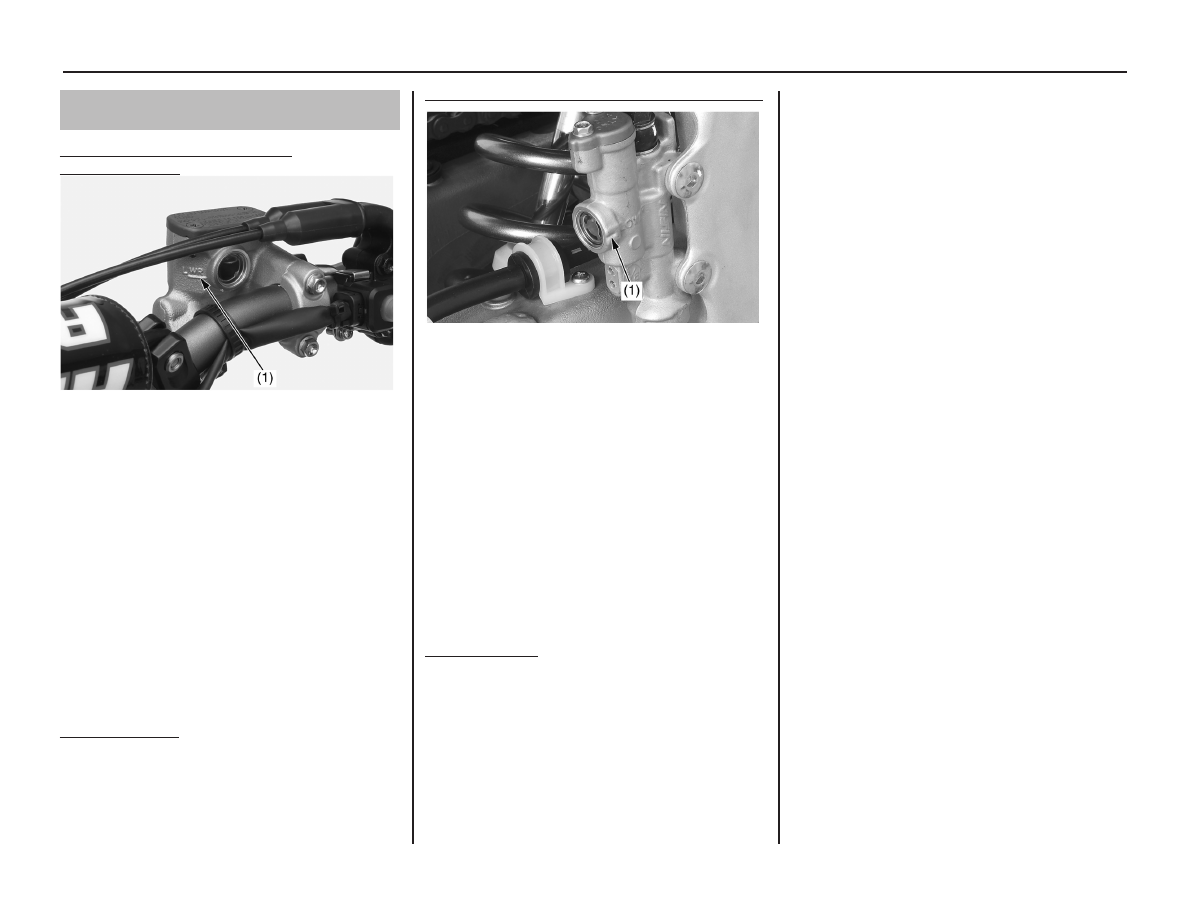

Проверка уровня жидкости в бачке

переднего тормоза

(1) отметка минимального уровня

Поставьте мотоцикл на ровную поверхность и про-

верьте, находится ли уровень тормозной жидкости

выше отметки минимального уровня («LWR») (1)

на стенке бачка. Если уровень жидкости опустился

ниже отметки, проверьте износ тормозных колодок

(стр. 117). Изношенные колодки необходимо заме-

нить новыми. Если колодки не изношены, возможно,

имеет место утечка жидкости из системы. Проверьте

состояние трубок и соединений тормозной системы.

Если расстояние нажатия рычага переднего тормоза

слишком большое, возможно, в тормозную систему

попал воздух — его надо стравить. Процедура страв-

ливания воздуха из тормозной системы приведена в

Руководстве по ремонту.
Рекомендуемая тормозная жидкость: Honda DOT4 в

герметичной емкости или ее аналог.
Другие проверки:

Убедитесь, что в системе нет протечек тормозной

жидкости. Осматривайте трубки и их соединения на

предмет повреждения, деформации, трещин и т.д.

Проверка уровня жидкости в бачке заднего тормоза

(1) отметка минимального уровня

Поставьте мотоцикл на ровную поверхность и про-

верьте, находится ли уровень тормозной жидкости

выше отметки минимального уровня («LOWER») ()

на стенке бачка. Если уровень жидкости опустился

ниже отметки, проверьте износ тормозных колодок

(стр. 117). Изношенные тормозные колодки необхо-

димо заменить новыми. Если колодки не изноше-

ны, то, скорее всего, в тормозной системе имеется

утечка. Если расстояние нажатия рычага переднего

тормоза слишком большое, возможно, в тормозную

систему попал воздух — его надо стравить. Проце-

дура стравливания воздуха приведена в Руководстве

по ремонту.
Рекомендуемая тормозная жидкость: Honda DOT4 в

герметичной емкости или ее аналог.
Другие проверки:
Убедитесь, что в системе нет протечек тормозной

жидкости. Осматривайте трубки и их соединения на

предмет повреждения, деформации, трещин и т.д.

Сервисное обслуживание

т

ормоза

Долив тормозной жидкости в бачок

переднего тормоза

ВНИМАНИЕ

Пролитая тормозная жидкость может суще-

ственно повредить окрашенные поверхности.

Она также вредна для резиновых деталей. Будь-

те осторожны, снимая крышку бачка: сначала

убедитесь, что бачок находится в горизонтальном

положении.

•  Для замены используйте только свежую тормоз-

ную жидкость DOT4 в герметически закрытой

емкости.

•  Не смешивайте разные типы тормозных жидко-

стей, поскольку они могут оказаться несовме-

стимыми.

•  Рекомендуемая тормозная жидкость: Honda

DOT 4 или ее аналог

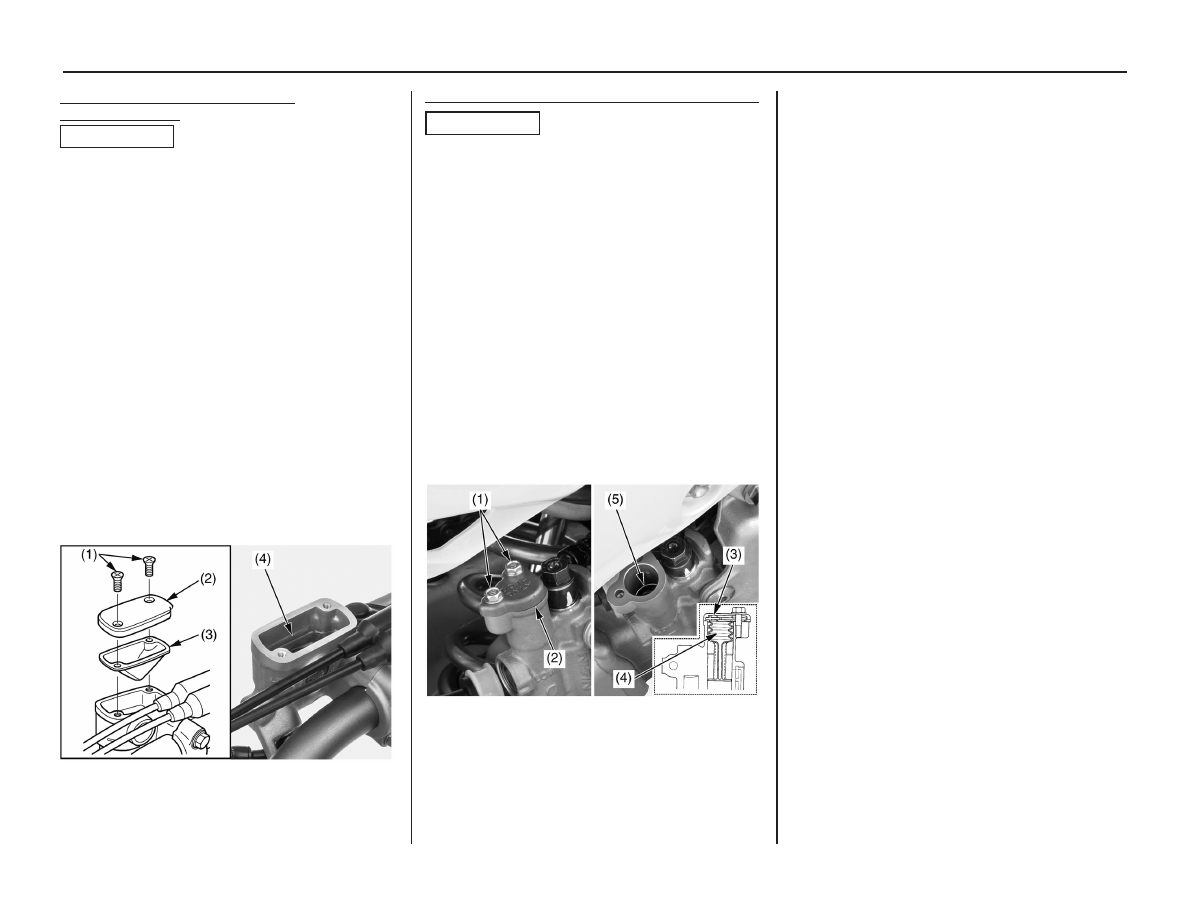

1. Выкрутите винты (1), потом снимите крышку (2)

и диафрагму (3).
2. Налейте в бачок тормозную жидкость DOT4 до

отметки максимального уровня (4). Не заполняйте

бачок выше отметки максимального уровня.
3. Поставьте на место диафрагму и крышку бачка

тормоза.
4. Затяните винты крышки бачка переднего тормоза

до требуемого момента: 1,0 Н∙м (0,1 кГс∙м)

(1) винты крышки
(2) крышка бачка
(3) диафрагма
(4) отметка максимального уровня

Долив тормозной жидкости в бачок заднего тормоза

ВНИМАНИЕ

Пролитая тормозная жидкость может суще-

ственно повредить окрашенные поверхности.

Она также вредна для резиновых деталей. Будь-

те осторожны, снимая крышку бачка: сначала

убедитесь, что бачок находится в горизонтальном

положении.

•  Используйте только свежую тормозную жид-

кость DOT4 в герметически закрытой емкости.

•  Не смешивайте разные типы тормозных жидко-

стей, поскольку они могут оказаться несовме-

стимыми.

•  Рекомендуемая тормозная жидкость: Honda

DOT 4 или ее аналог

1. Открутите болты крышки бачка заднего тормоза

(1), потом снимите крышку (2), пластину (3) и диа-

фрагму (4).
2. Налейте в бачок тормозную жидкость DOT4 до

отметки максимального уровня (5). Не заполняйте

бачок выше отметки максимального уровня.

(1) болты крышки бачка заднего тормоза
(2) крышка бачка
(3) установочная пластина
(4) диафрагма
(5) отметка максимального уровня

3. Установите диафрагму, пластину и крышку бачка.

4. Затяните болты крышки бачка заднего тормоза до

требуемого момента: 1,0 Н∙м (0,1 кГс∙м)

Сервисное обслуживание

т

ормоза

Износ тормозных колодок

Уровень износа тормозных колодок зависит от

интенсивности эксплуатации, манеры вождения и

дорожных условий. Обычно колодки изнашиваются

быстрее на грязных или мокрых дорогах. Соблюдай-

те установленные интервалы проверки тормозных

колодок, предусмотренные Регламентом техническо-

го обслуживания (стр. 29).

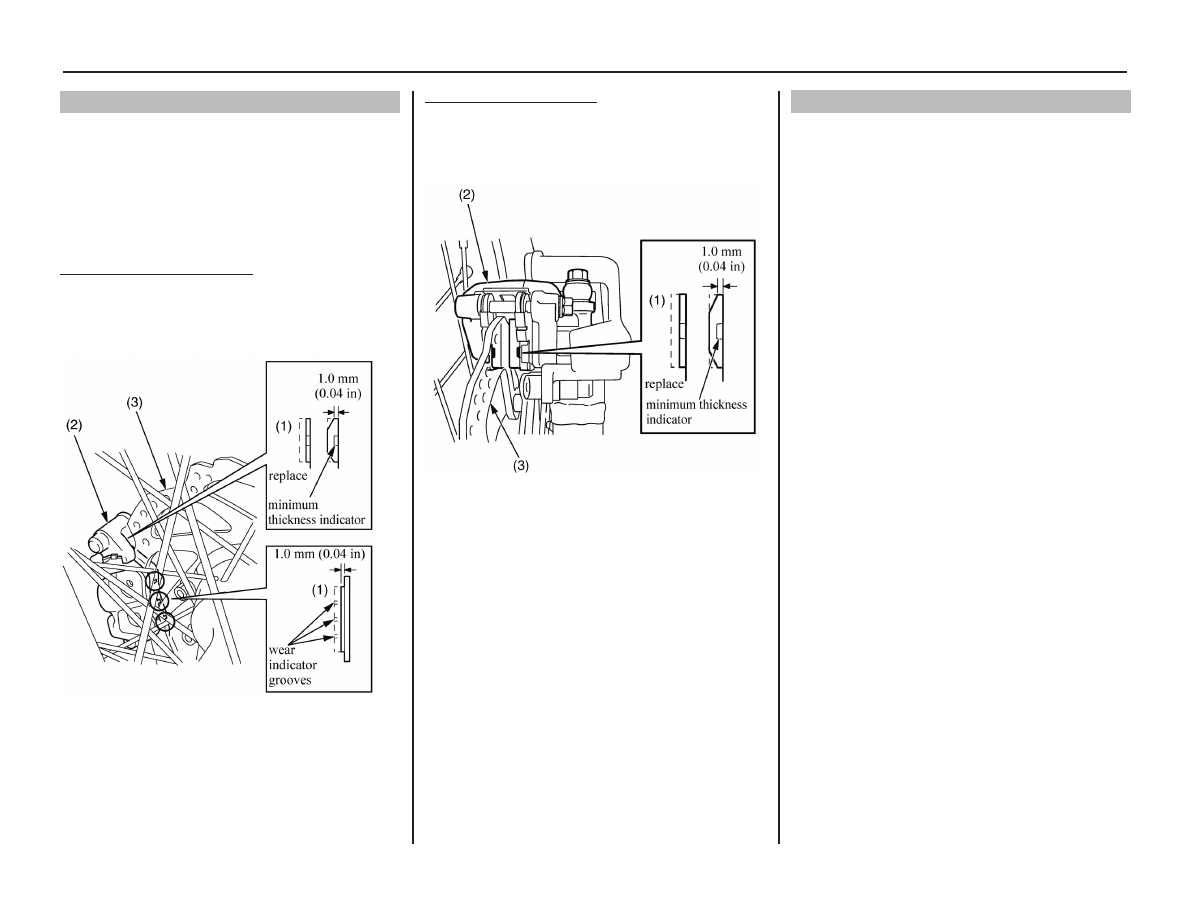

Передние тормозные колодки
Чтобы определить степень износа тормозных коло-

док (1), осмотрите их сквозь переднее колесо. Если

толщина любой из колодок уменьшилась до 1 мм,

нужно заменить обе колодки новыми.

(1) тормозные колодки
(2) суппорт переднего тормоза
(3) тормозной диск

Задние тормозные колодки
Чтобы определить степень износа тормозных коло-

док (1), осмотрите их со стороны задней части суп-

порта. Если толщина любой из колодок уменьши-

лась до 1 мм, нужно заменить обе колодки новыми.

(1) тормозные колодки
(2) суппорт заднего тормоза
(3) тормозной диск

Другие виды осмотра

Проверьте, чтобы узлы рычага переднего тормо-

за и педали заднего тормоза были расположены

правильно (стр. 114), и чтобы фиксирующие болты

были затянуты надлежащим образом. Убедитесь,

что в системе нет протечки тормозной жидкости.

Осматривайте трубки и их соединения на предмет

повреждения, деформации, трещин и т.д.
