См. продолжение

Прокол шины    Снятие колес

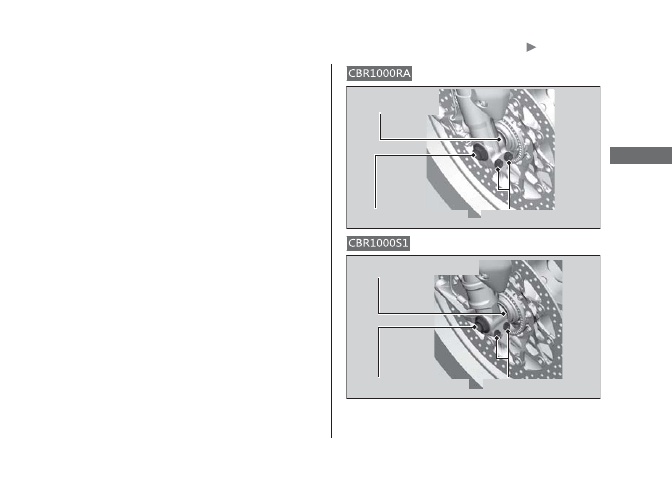

Манжета с правой
стороны

Болт оси переднего колеса

Болт оси переднего колеса

Стяжные болты оси

Стяжные болты оси

Манжета с правой стороны

3.  С правой стороны выверните крепежные болты

и снимите тормозной суппорт.

4.  С левой стороны выверните крепежные болты и

снимите тормозной суппорт.

Подвяжите или положите тормозной суппорт

8

так, чтобы он не висел на тормозном шланге.
Не перекручивайте тормозной шланг.
Не допускайте попадания смазки, масла или

8

грязи на тормозной диск или тормозные
колодки.
Не нажимайте на рычаг тормоза, когда суп-

8

порт снят.
Будьте аккуратны, чтобы при снятии колеса

8

не поцарапать его о тормозной суппорт.

5.  Выверните болт оси переднего колеса.
6.  Ослабьте правые стяжные болты оси.
7.  Надежно закрепите мотоцикл и поднимите

переднее колесо с помощью специальной под-
ставки или лебедки.

Прокол шины    Снятие колес

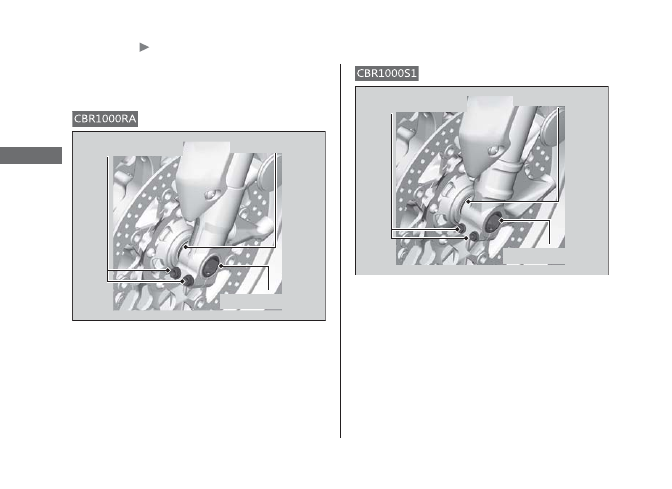

Стяжные болты оси

Левая манжета

Ось переднего колеса

8.  Ослабьте левые стяжные болты оси.
9.  Извлеките ось переднего колеса с левой сторо-

ны, снимите боковые втулки и переднее колесо.

Стяжные болты оси

Левая манжета

Ось переднего колеса

См. продолжение

Прокол шины    Снятие колес

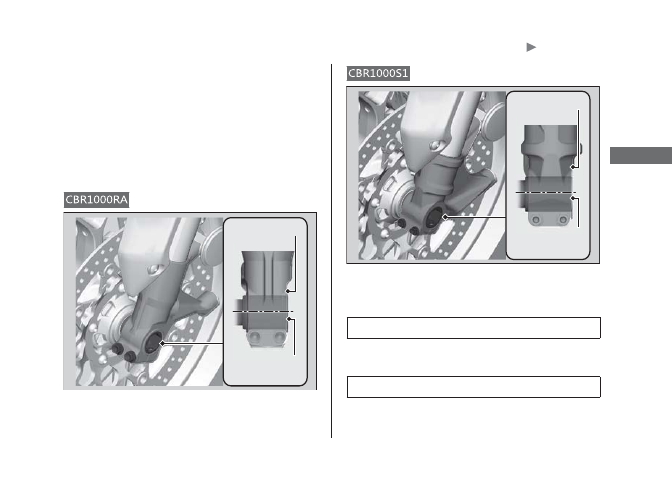

Поверхность
пера вилки

Торец оси перед-
него колеса

4.  Затяните левые стяжные болты оси для ее удер-

жания на месте.

5.  Затяните болт оси колеса.

Момент затяжки: 79 Нм (8,1 кгс-м)

6.  Ослабьте левые стяжные болты оси.
7.  Затяните правые стяжные болты оси колеса.

Момент затяжки: 22 Нм (2,2 кгс-м).

Установка

1.  Установите боковые манжеты на колесо.
2.  Поместите переднее колесо между перьями

вилки и вставьте с левой стороны до упора слег-
ка смазанную ось колеса через левое перо вилки
и ступицу колеса.

3.  Выровняйте торец оси заподлицо с поверхно-

стью пера вилки.

Поверхность
пера вилки

Торец оси перед-
него колеса



Прокол шины    Снятие колес

ПРИМЕЧАНИЕ

Чтобы не повредить тормозные колодки во время
установки тормозных суппортов или колеса, будьте
внимательны, заводя тормозной диск между тормозных
колодок.

10. Опустите переднее колесо на землю.
11. Несколько раз нажмите на рычаг тормоза. Затем

несколько раз надавите на руль, чтобы сжать
переднюю вилку.

12. Повторно затяните левые стяжные болты.

Момент затяжки: 22 Нм (2,2 кгс-м).

13. Снова поднимите переднее колесо и проверьте,

свободно ли вращается колесо при отпущенном
тормозе.

14. Снимите защитную пленку или ветошь.

Если при сборке не использовался динамометриче-
ский ключ, при первой же возможности обратитесь
к официальному дилеру Honda для проверки пра-
вильности сборки.
Неправильная сборка может привести к утрате тор-
мозной системой работоспособности.

8.  Установите правый тормозной суппорт и затяни-

те крепежные болты.

Момент затяжки: 45 Нм (4,6 кгс-м)

Момент затяжки: 40 Нм (4,1 кгс-м)

9.  Установите левый тормозной суппорт и затяните

крепежные болты.

Момент затяжки: 45 Нм (4,6 кгс-м)

Момент затяжки: 40 Нм (4,1 кгс-м)

Будьте осторожны, чтобы при установке

8

колеса не поцарапать его о тормозной суп-
порт.
При установке тормозного суппорта исполь-

8

зуйте только новые болты.
