Другие регулировки   Регулировка задней подвески

Регулятор COM

Регулятор BFR

ПРИМЕЧАНИЕ

Запрещается устанавливать регулятор за пределы до-
пустимых значений.

ПРИМЕЧАНИЕ

Узел заднего амортизатора включает демпфирую-
щее устройство, которое содержит азот под высоким
давлением. Не пытайтесь самостоятельно разбирать или
ремонтировать демпфирующее устройство. Обратитесь к
официальному дилеру Honda.

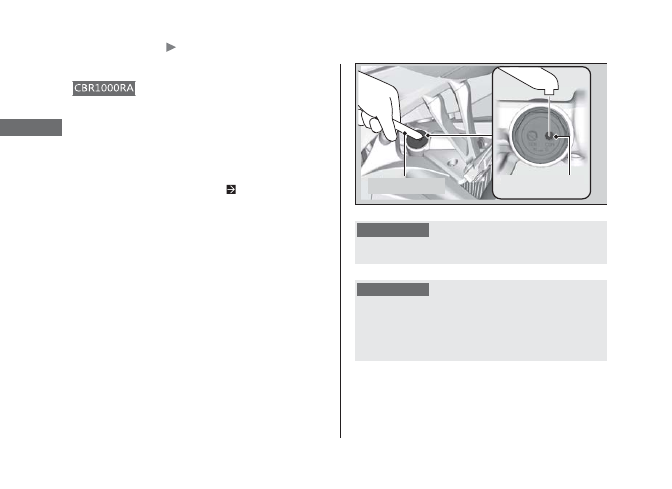

Регулировка хода сжатия



²

Вы можете отрегулировать ход сжатия при помощи
регулятора COM, настроив, таким образом, подвеску
в соответствии с нагрузкой и дорожными условия-
ми.
Вращение регулятора осуществляется с помощью
ключа BFR для регулировки передней вилки, входя-
щего в комплект инструментов.

 Стр.

 134

У регулятора COM имеется 4 1/2 оборотов.
Поворачивайте регулятор по часовой стрелке, чтобы
сделать ход сжатия жестче (увеличить демпфирую-
щее усилие) или против часовой стрелки, чтобы
сделать ход сжатия мягче (уменьшить демпфирую-
щее усилие).
Стандартной является настройка на три оборота от
максимально жесткого значения.

См. продолжение

Другие регулировки   Регулировка системы  HLINS Smart EC

В зависимости от условий система непрерывно
изменяет характеристики сжатия и демпфирования.

Пользователь может вручную отрегулировать пред-
варительную нагрузку передней и задней подвески.

HLINS

 Smart EC является торговой маркой компании

HLINS

 RACING AB, Швеция.

Регулировка системы

HLINS Smart EC

Данная модель оснащается системой

HLINS Smart EC.

Данная система включает в себя переднюю и
заднюю подвеску и блок управления подвеской
(SCU).

Данная система обеспечивает запрограммирован-
ные характеристики демпфирования передней и
задней подвески для различных условий.

Блок управления SCU, принимая данные от различ-
ных блоков управления мотоцикла, непрерывно
анализирует дорожные условия. Это позволяет обе-
спечить оптимальные характеристики усилий сжа-
тия и отбоя в различных условиях.

Другие регулировки   Регулировка системы  HLINS Smart EC

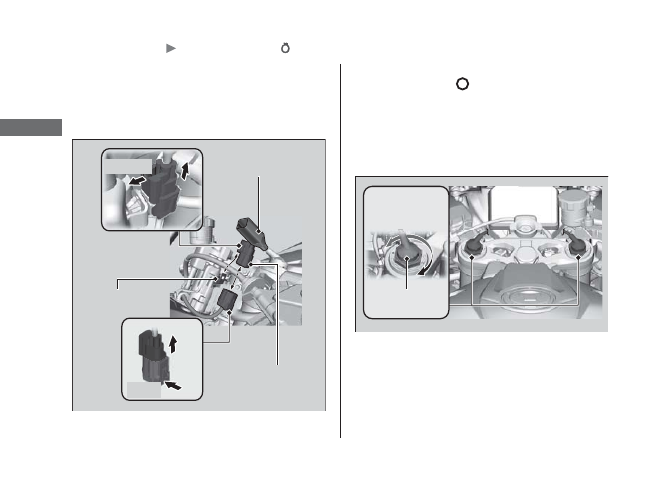

1.  Убедитесь в том, что замок зажигания установ-

лен в положение

 (Off) (выкл).

2.  Сдвиньте кожух разъема, затем отсоедините

разъем передней подвески от зажима разъема.

3.  Отсоедините разъем передней подвески.


Не отсоединяйте разъем путём его вытягивания
за жгут проводов.

Регуляторы

Преднатяг пружины передней подвески



²

Предусмотрена возможность регулировки предва-
рительного сжатия пружины при помощи регулято-
ра в соответствии с нагрузкой и дорожными
условиями.

Потяните

Кожух разъема

Зажим
разъема

Разъем передней
подвески

Нажать



См. продолжение

Другие регулировки   Регулировка системы  HLINS Smart EC

6.  Подсоедините разъем передней подвески

к зажиму разъема, затем установите кожух разъ-
ема.

4.  Поворачивайте регулятор по часовой стрелке,

чтобы увеличить предварительное сжатие пру-
жины (увеличить жесткость подвески), или про-
тив часовой стрелки, чтобы уменьшить
предварительное сжатие пружин (уменьшить
жесткость подвески). Стандартной является
настройка на четыре оборота от минимального
значения.

ПРИМЕЧАНИЕ

Запрещается устанавливать регулятор за пределы
допустимых значений. Оба пера вилки должны иметь
одинаковые настройки преднатяга пружины.

5.  После окончания регулировки подсоедините

разъем передней подвески.

Не допускать попадания пыли и воды в разъ-

8

ем.
Устанавливайте разъем правильно.

8
