Перед

Левая
сторона

Пробка вентиляционной трубки картера

Пробка вентиляционной трубки картера

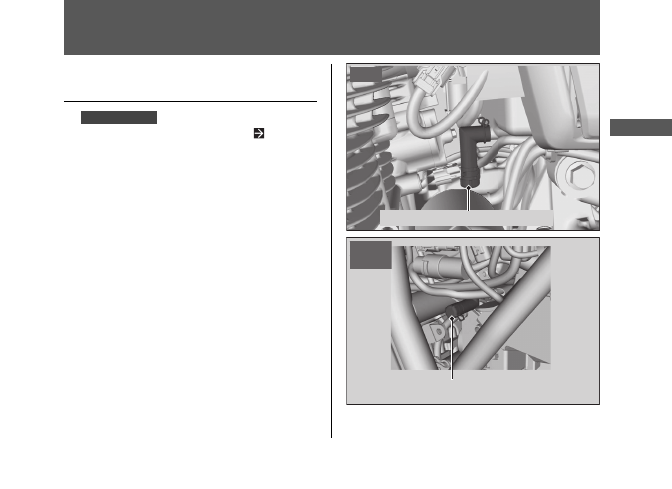

Очистка вентиляционной трубки
картера

1.

Левая сторона



Снимите левый боковой обтекатель.   Стр. 62

2.  Поместите поддон для слива под вентиляционные

трубки картера.

3.  Выньте пробки из вентиляционных трубок карте-

ра.

4.  Слейте отстой в соответствующую емкость.
5.  Установите на место пробки вентиляционных тру-

бок картера.

Вентиляция картера

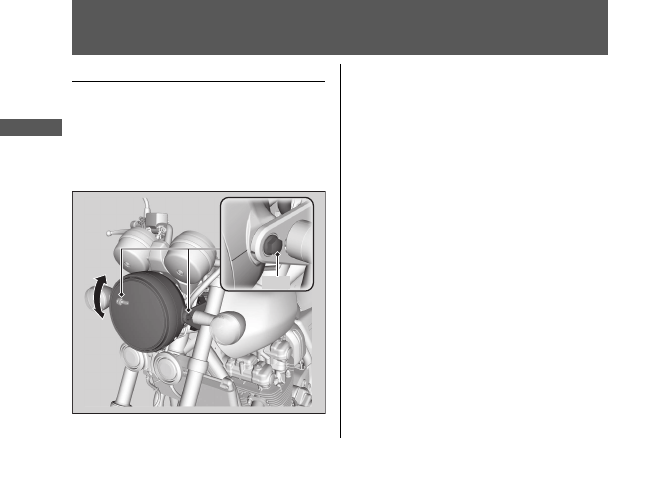

Регулировка светового пучка фары

Предусмотрена возможность регулировки верти-
кального смещения светового пучка фары. Чтобы
переместить корпус фары, необходимо ослабить
болты. После завершения регулировок затяните
болты.
Соблюдайте требования местного законодательства.

Поднять

Опустить

Болт

Другие регулировки

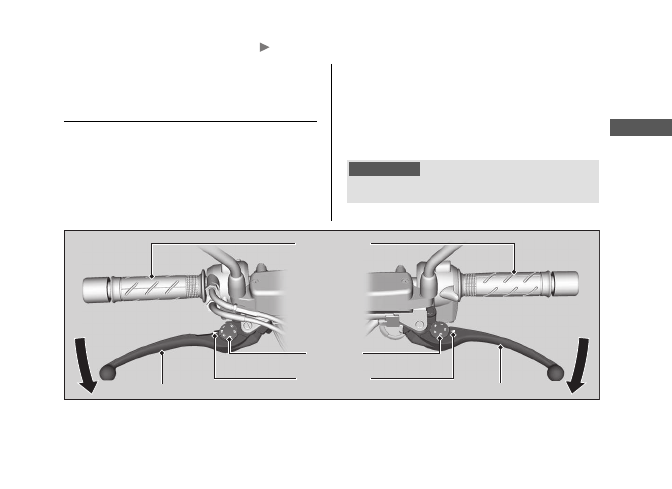

Регулировка положения
рычагов сцепления и переднего
тормоза

Расстояние между концом рычага сцепления и рычага
тормоза до рукоятки руля можно отрегулировать.

²

Принцип регулировки

Вращайте регулировочную муфту до совмещения цифры
на ней с меткой, одновременно толкая рычаг вперед до
нужного положения.

После регулировки проверьте правильность работы рыча-
гов, прежде чем отправляться в поездку.

ПРИМЕЧАНИЕ

Запрещается устанавливать регулировки, находящиеся за
пределами шкал регуляторов.

Другие регулировки   Регулировка свободного хода рычагов сцепления и переднего тормоза

Рукоятка

руля

Рычаг тормоза

Рычаг сцепления

Регулятор

Метка

Перед

Перед

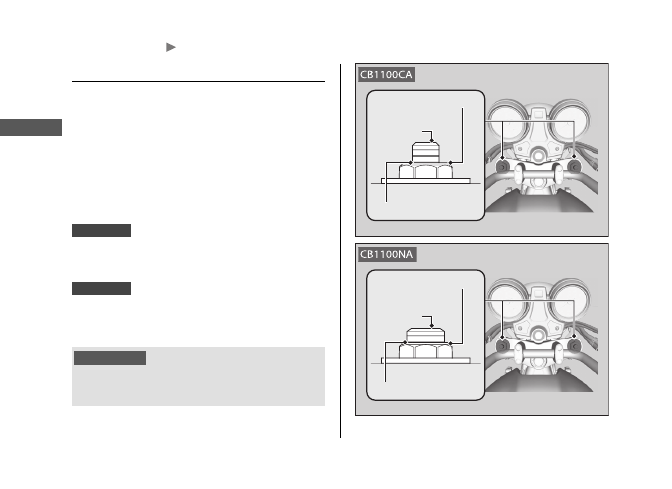

Регулировка передней подвески

²

Преднатяг пружины

Предусмотрена возможность регулировки предвари-
тельного сжатия пружины при помощи регулятора в
соответствии с нагрузкой и дорожными условиями.
Поверните регулятор по часовой стрелке, чтобы уве-
личить предварительное сжатие пружины (увеличить
жесткость подвески), или против часовой стрелки,
чтобы уменьшить предварительное сжатие пружин
(уменьшить жесткость подвески).

CB1100CA

 Стандартной регулировкой является

положение регулятора, при котором третья от его
верха канавка совмещена с верхней плоскостью
болтов пера вилки.

CB1100NA

 Стандартной регулировкой является

положение регулятора, при котором вторая от его
верха канавка совмещена с верхней плоскостью
болтов пера вилки.

ПРИМЕЧАНИЕ

Запрещается устанавливать регулятор за пределы
допустимых значений. Оба пера вилки должны иметь
одинаковые настройки преднатяга пружины.

Верхняя плоскость
болта пера вилки

Верхняя плоскость
болта пера вилки

Регулятор

Третья канавка

Вторая канавка

Регулятор



Другие регулировки   Регулировка передней подвески
