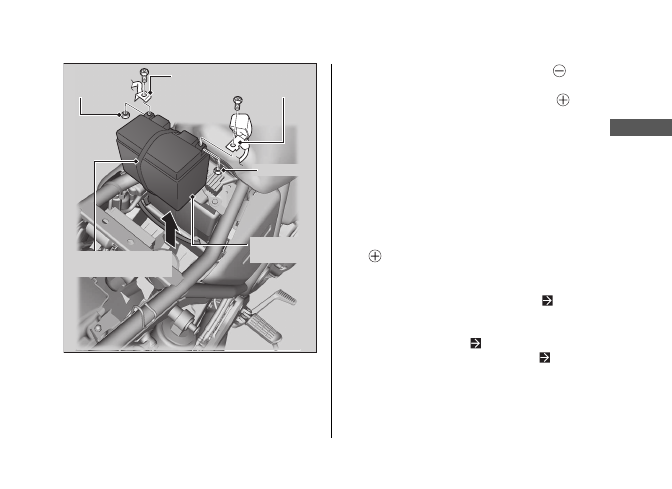

Гайка клеммы

Отрицательная
клемма

Положительная
клемма

Гайка клеммы

Аккумулятор-
ная батарея

Ремень крепления
аккумуляторной батареи

5.  Отсоедините клемму от отрицательного

 выво-

да аккумуляторной батареи.

6.  Отсоедините клемму от положительного

 выво-

да аккумуляторной батареи.

7.  Одной рукой поднимите ремень крепления, удер-

живая аккумуляторную батарею.

8.  Выньте аккумуляторную батарею, следя за тем,

чтобы не потерять гайки ее выводов.

²

Установка

Установка деталей выполняется в обратной после-
довательности. Первым подключается положитель-
ный

  вывод аккумуляторной батареи. Убедитесь,

что болты и гайки надежно затянуты.
После подсоединения аккумуляторной батареи убе-
дитесь в правильности установки часов.   Стр. 27
Рекомендации по правильному обращению с акку-
муляторной батареей см. в разделе "Основы пра-
вильного обслуживания".   Стр. 48
"Разряженная аккумуляторная батарея".   Стр. 106

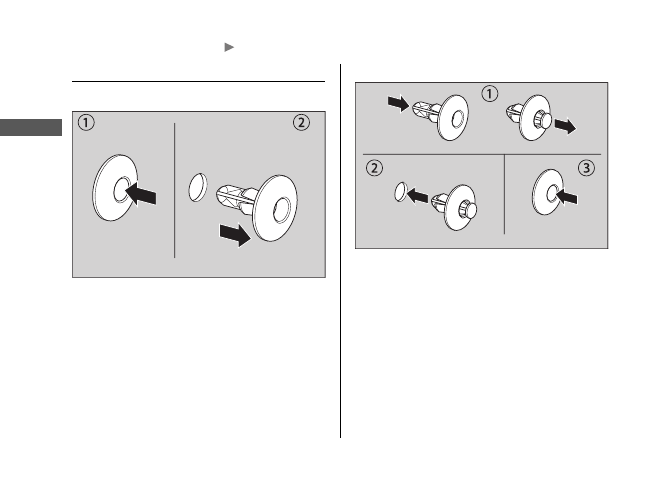

Снятие и установка компонентов   Фиксатор

²

Установка

1.  Надавите на низ штифта.
2.  Вставьте фиксатор в отверстие.
3.  Продавите центральный штифт до запирания

фиксатора.

Фиксатор

²

Снятие

1.   Продавите центральный штифт для освобожде-

ния защелки.

2.  Извлеките фиксатор из отверстия.

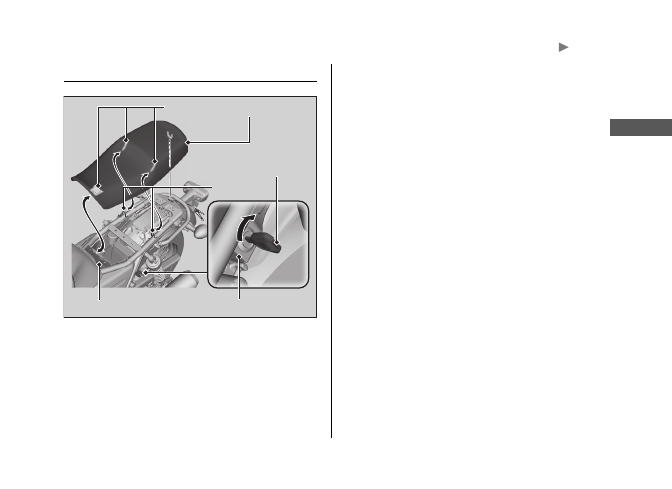

Снятие и установка компонентов   Седло

²

Снятие

1.  Вставьте ключ зажигания в замок седла, поверни-

те его по часовой стрелке, удержите в поверну-
том положении и откройте седло.

2.  Снимите седло назад и вверх.

²

Установка

1.  Вставьте крючки на седле в передние и задние

опоры на раме.

2.   Нажмите вперед и вниз на заднюю часть седла до

его защелкивания на месте. Слегка потяните
седло вверх, чтобы убедиться в надежности его
установки.

Седло запирается автоматически при закрытии. Будьте
внимательны, чтобы не запереть ключи в подседельном
пространстве.

Седло

Выступы

Седло

Ключ зажигания

Замок седла

Передняя опора

Задние опоры

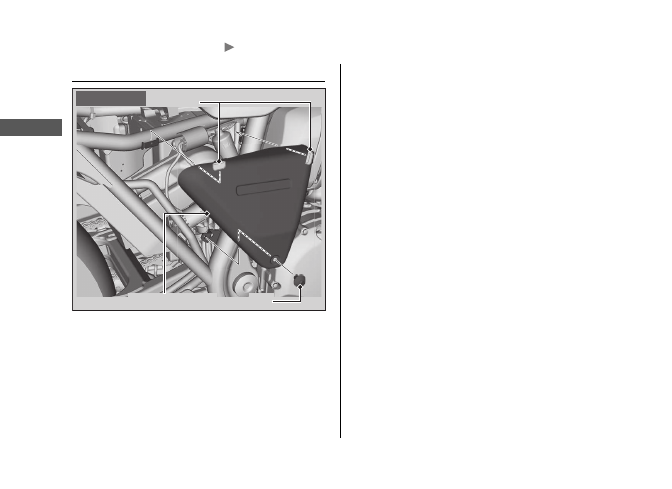

Снятие и установка компонентов   Боковой обтекатель

Боковой обтекатель

Защелка

Боковой обтекатель

Болт

Правая сторона

Правый и левый боковые обтекатели снимаются
одинаково.

²

Снятие

1.   Выверните  болт.
2.   Снимите боковой обтекатель после отпускания

фиксаторов.

²

Установка

Установка деталей выполняется в обратной после-
довательности.
