Не нажимайте на рычаг тормоза, когда скоба в
сборе снята. Поршень суппорта будет выдавлен
из цилиндра, что приведет к вытеканию
тормозной жидкости. Если это произойдёт,
тормозную систему придётся ремонтировать.
Для выполнения этой операции обратитесь к
официальному дилеру Honda.

3. Ослабьте правый и левый стопорные винты (3)
и выверните осевой винт (4).
4. Извлеките переднюю ось (5) и снимите
переднее колесо.

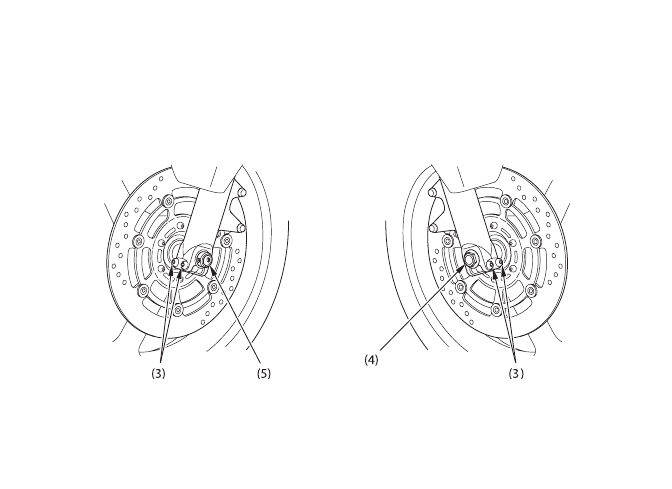

(3) Осевые болты                                                                        (4) Болт передней оси
(5) Вал передней оси

108

Установка:
1. Поместите переднее колесо между перьями
вилки и вставьте с левой стороны ось через
левое перо вилки и ступицу колеса.
2. Выровняйте линию+метку (6) передней оси с
углублённой поверхностью (7) пера вилки.
3. Затяните стопорные винты на левом пере
передней вилки с рекомендованным моментом.

22 Нм

4. Затяните осевую гайку предписанным
моментом затяжки:

59 Нм

5. Установите правый и левый тормозные
суппорты на перья вилки и затяните болты
крепления с моментом затяжки:

30 Нм

Чтобы не повредить тормозные колодки во
время установки скоб в сборе, будьте
внимательны, заводя оба тормозных диска
между тормозных колодок.
6. Нажмите на рычаг переднего тормоза и
покачайте несколько раз переднюю вилку.
Отпустите рычаг тормоза и проверьте,
насколько свободно вращается колесо. Если
колесо вращается не свободно, или тормозные
колодки трутся по диску, устраните
неисправности.

7. Затяните стяжные болты на правом пере
передней вилки рекомендованным моментом:

22 Нм

Если при сборке не использовался
динамометрический ключ, как можно скорее
обратитесь к официальному дилеру Honda для
проверки правильности сборки. Неправильная
сборка может привести к потере тормозных
свойств.

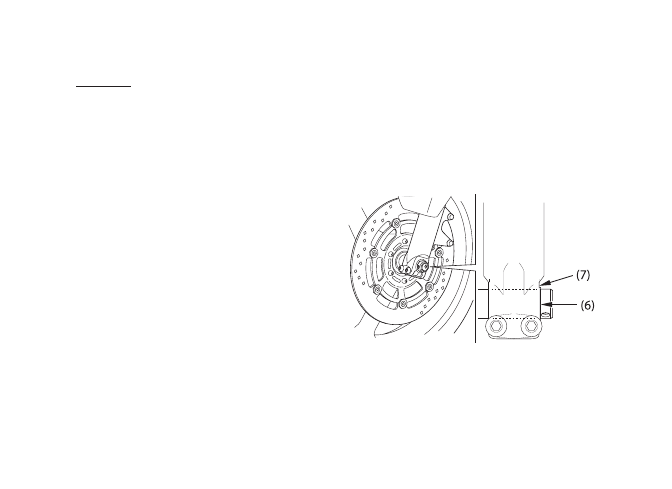

(6) Метка
(7) Поверхность

109

Снятие заднего колеса
1. Приподнимите заднее колесо над опорной
поверхностью, разместив под двигателем
опорный блок.
2. Ослабьте осевую гайку (1) задней оси.
3. Ослабьте регулировочные болты (2)
приводной цепи.
4. Снимите гайку задней оси.
5. Снимите приводную цепь (3) с ведущей
звёздочки, продвинув заднее колесо вперёд.

6. Снимите с маятника вал колеса (4), боковые
шайбы и заднее колесо.

Не нажимайте на педаль тормоза при снятом
колесе. Поршень суппора будет выдавлен из
цилиндра, что приведет к вытеканию тормозной
жидкости. Если это произойдёт, тормозную
систему придётся ремонтировать. Для
выполнения этой операции обратитесь к
официальному дилеру Honda.

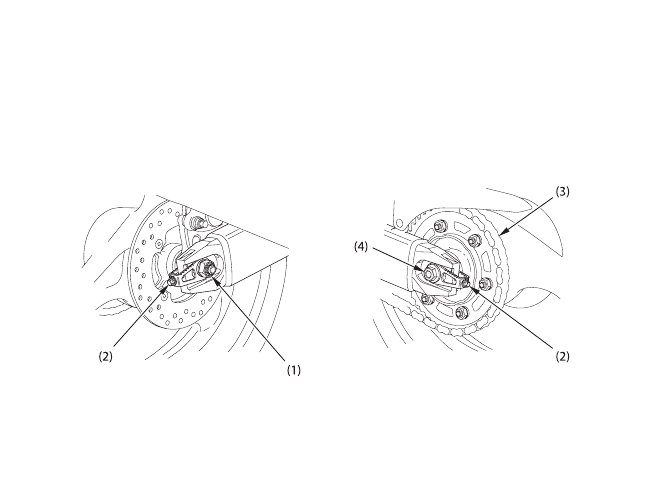

(1) Гайка задней оси
(2) Регулировочные болты приводной цепи

(3) Приводная цепь
(4) Гайка задней оси

110

Рекомендации по установке:
• При установке заднего колеса выполняйте
указанные выше операции в обратном порядке.
• Обеспечьте попадание выступа (5) тормозного
суппорта в паз (6) маятника (7).
• Затяните осевую гайку рекомендованным
моментом: Момент затяжки гайки оси:

93 Нм

• Отрегулируйте прогиб приводной цепи

Чтобы не повредить тормозные колодки во
время установки колеса, будьте внимательны,
заводя тормозной диск между тормозных
колодок.

После установки колеса несколько раз нажмите
на педаль тормоза и затем проверьте, свободно
ли вращается колесо. Если колесо вращается не
свободно, или тормозные колодки трутся по
диску, устраните неисправности.

Если при сборке не использовался
динамометрический ключ, как можно скорее
обратитесь к официальному дилеру Honda для
проверки правильности сборки. Неправильная
сборка может привести к потере тормозных
свойств.

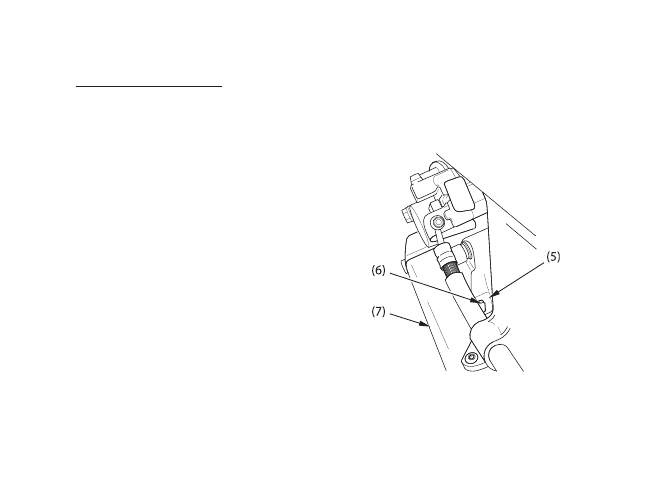

(5) Паз
(6) Выступ
(7) Маятник

111
