Способы взрывания и средства инициирования промышленных ВВ - часть 4



341

Расчёт для второй выработки.  Учитывая большое число ЭД, принимаем сопротивления: отдель-

ных электродетонаторов равным 4 Ом,  выводных проводов – 4 Ом,  магистральных проводов – 16 Ом.

Выполним проверочный расчёт по формуле (5.1) для случая последовательного соединения элек-

тродетонаторов в этой выработке:

R

0

 = r·n + r

b

 + R

м

 = 4·150 + 4 + 16 = 620 Ом.

Как и в предыдущем случае, используем взрывной прибор ПИВ-100М.

Определим силу тока в цепи по формуле (5.2): I = U / R

0

 = 600 / 620 = 0,96 А, что <<1,3А (более

100 ЭД при постоянном токе). Из расчёта следует, что последовательное соединение электродетонаторов в этой

выработке недопустимо.

Применим  последовательно-параллельное  соединение  электродетонаторов  (см.  рис. 5.10), разде-

лив их общее количество на две группы по 75 штук в каждой. В каждой группе соединим их последовательно, а

группы – параллельно.  Общее сопротивление при этом будет

168

16

2

4

75

4

м

b

0

=

+

+

⋅

=

+

+

⋅

=

R

m

r

n

r

R

Ом.

Сила тока в цепи по формуле (5.3): I = U / R

0

 = 600 / 168 = 3,75 А.

Через каждый электродетонатор проходит ток силой, определяемой по формуле (5.4):

i = I /m = 3,57 / 2 = 1,78 А, что больше гарантийной силы тока, т.е. 1,3 А. Поэтому взрывание зарядов

будет безотказным.

При резких изменениях температуры (на открытых разработках), расчетное  со-

противление магистральных проводов корректируется температурным коэффициентом (из-

менение сопротивления при нагревании проводника на 1ºС, деленному на первоначальное

сопротивление α

м,а

 = 0,004).



5.2.4.  Измерительные  и  контрольные  приборы.  На  расходных  складах  ВМ

электродетонаторы  перед  выдачей  мастеру-взрывнику  должны  проверяться  на  целостность

мостика накаливания и соответствие сопротивления установленным нормами пределам, ука-

занным на упаковочной таре (на картонных коробках). Кроме того, в условиях эксплуатации

устанавливают целостность и сопротивление взрывной цепи.

Для измерения сопротивления детонаторов и взрывных сетей применяют оммет-

ры  мостикового  типа,  большинство  из  которых  работают  по  принципу  омметра  взрывных

цепей ОВЦ-2 (диаметр прибора 52 мм, длина 155 мм, масса 0,425 кг). Он снят с производства

как  морально  устаревший,  но  по-прежнему  достаточно  широко  применяется  в  угольных

шахтах. Общий вид омметра взрывных цепей ОВЦ-2 приведен на рис. 5.11, а. Электрическая

схема прибора (рис. 5.11, б) представляет собой простейшую линейную мостиковую схему

для  измерения  сопротивлений,  плечи  которой  образованы  измерительным  реохордом  R

0



(вместе с постоянными сопротивлениями R

1

 и R

2

), постоянными сопротивлениями R

3

=10 Ом

и R

4

=90 Ом и измеряемым сопротивлением R

х

. Момент равновесия устанавливается по ин-

дикатору,  включённому  в  диагональ  моста.  Подвижной  контакт  измерительного  реохорда



342

жестко связан с лимбом, шкала которого градуирована от 1 до 50 Ом. Источник питания –

батарея  из  двух  аккумуляторов  типа  Д-02,  напряжением 2,5 В  и  емкостью 0,2 А·ч.  Предел

измерений от 1 до 500 Ом: в первом диапазоне от 1 до 50, во втором – от 10 до 500 Ом.

Прибор  выпускается  в  нормальном  рудничном  исполнении.  При  измерении  со-

противлений  от 10 до 500 Ом  необходимо  подключить  к  прищепкам    концы  проводов  от

электровзрывной  сети,  после  чего  нажать  кнопку  включения,  обозначенную  на  корпусе  и

электрической  схеме  “х10” (при  этом  включается  питание),  и  поворотом  кольца  лимба  со-

вместить стрелку индикатора с нулевым штрихом шкалы, затем отпустить кнопку, прочесть

показания  на  шкале  лимба  и  отсчёт  умножить  на 10. Это  и  будет  искомое  сопротивление.

При измерении сопротивлений от 1 до 50 Ом следует нажать обе кнопки включения “х1” и

“х10”. Нажатием кнопки “х1” на плече с постоянными сопротивлениями R

3

 и R

4

 большее, т.е.

сопротивление  R

4

=90  Ом  будет  шунтировано,  а  в  цепи  останется  меньшее  сопротивление

R

3

=10 Ом. Нажатием кнопки “х10”  включится питание. Затем поворотом кольца  лимба надо

совместить стрелку индикатора с нулевым штрихом шкалы, отпустить кнопки включения и

прочесть показания на лимбе. Это и будет искомое сопротивление.

Мост  переносной  Р 3043 (рис. 5.12, а) предназначен для измерения сопротивле-

ния электродетонаторов на расходном складе ВМ, а также измерения сопротивления взрыв-

ных цепей из укрытия в шахтах. В приборе использована схема одинарного моста постоян-

ного  тока.  На  внутренней  крышке  приведена  схема  моста  и  порядок  работы  по  измерению

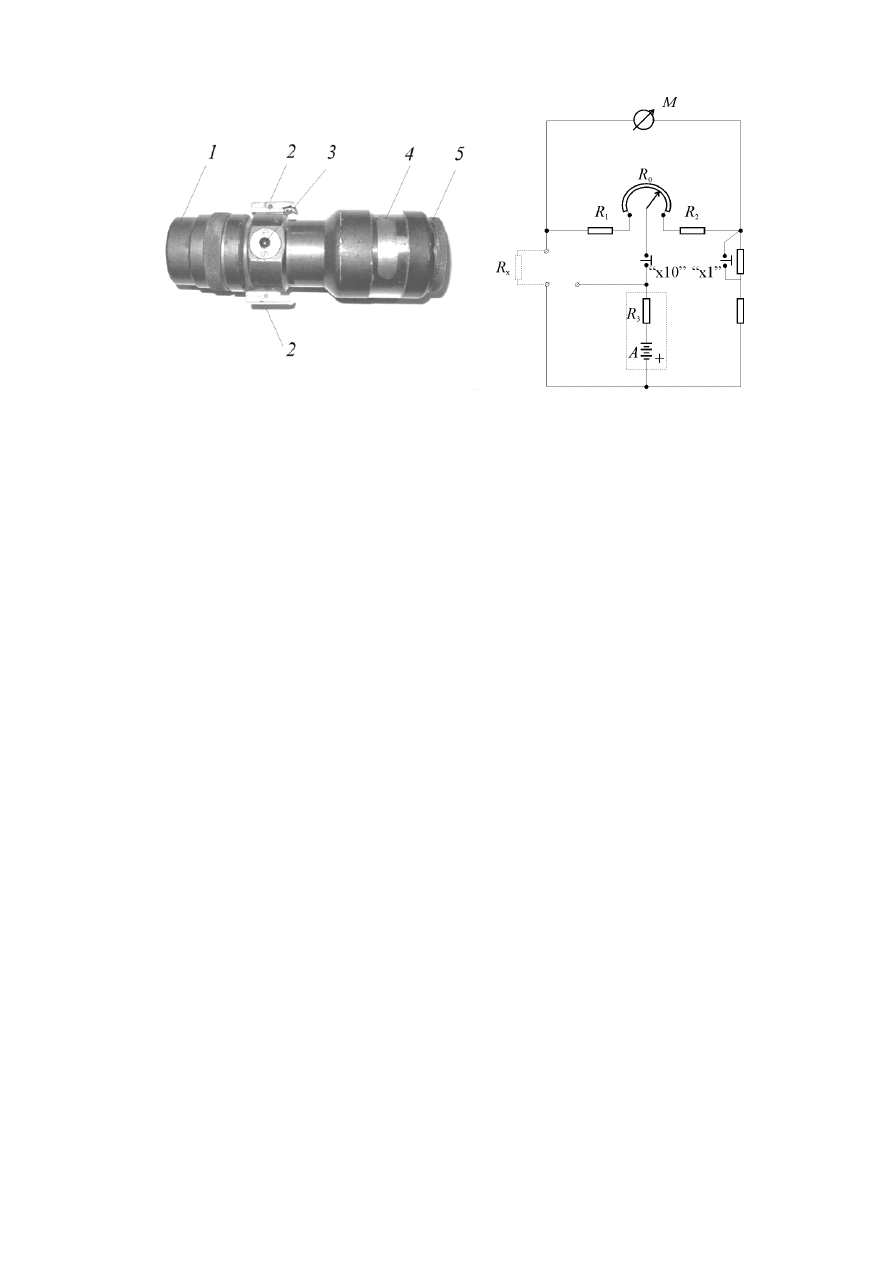

Рис. 5.11. Омметр ОВЦ-2:

а – внешний вид; б – электрическая схема;
1 и 5 – кольцо и шкала лимба; 2 – прищепки; 3 – кнопка включения; 4 – индикатор


    а                                                      б



343

сопротивления.  Мост  Р 3043 помещён  в  прямоугольный  металлический  корпус,  масса  его

равна 1,6 кг.

Метанометр  с  измерителем  взрывной  цепи  ИМС-1  (рис. 5.12, б)  предназначен

для периодического контроля содержания метана (до 3%) в рудничной атмосфере и измере-

ния  сопротивления  взрывной  цепи  (из  укрытия)  в  шахтах,  опасных  по  газу  или  разрабаты-

вающих  пласты,  опасные  по  взрыву  пыли.  Определение  концентрации  метана  основано  на

каталитическом его окислении и измерении выделившегося при этом теплоты с использова-

нием точечных чувствительных низкотемпературных элементов и мостикового метода изме-

рения. При измерении сопротивления взрывной цепи (от 0 до 20 Ом) используется принцип

неуравновешенного моста, в одно плечо которого включается взрывная сеть. В верхней час-

ти  прибора  расположено  заборное  устройство  с  антенной  и  фильтром.  С  правой  стороны

корпуса  прикреплён  воздухопровод,  с  помощью  которого  через  датчик  прокачивается  руд-

ничный воздух. Имеется три последовательно соединённых герметичных никель-кадмиевых

аккумулятора Д-0,55. Масса прибора 1,5 кг.

Испытатель взрывной светодиодный ВИС-1 (рис. 5.12, в) предназначен для про-

верки предельного сопротивления взрывной цепи (до 320 Ом) и проводимости её отдельных

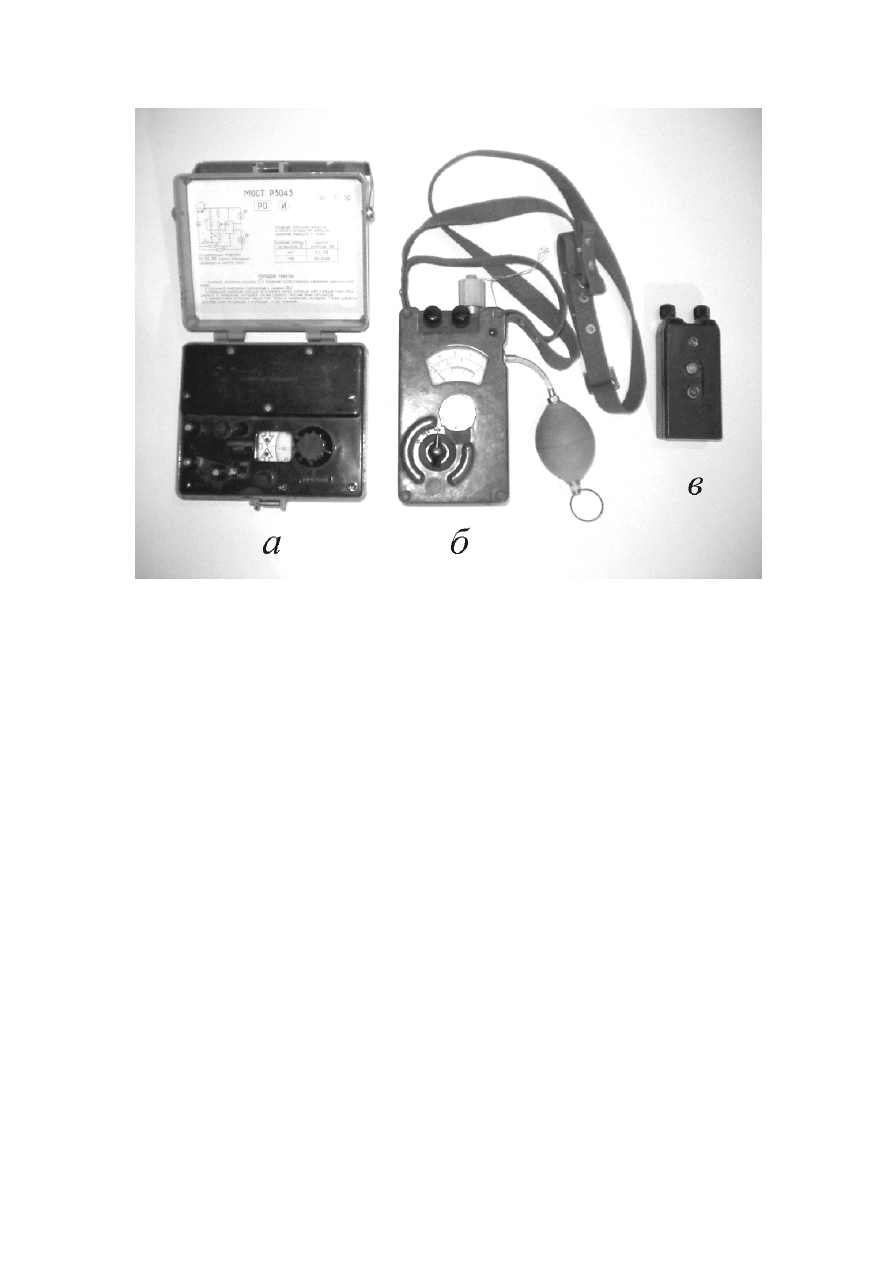

Рис. 5.12. Общий вид серийно выпускаемых приборов:

а  –  мост  переносной  постоянного  тока  Р 3043; б – манометр  с  измерителем  взрывной  цепи
ИМС-1; в –  испытатель взрывной светодиодный ВИС-1




344

элементов при производстве взрывных работ, в том числе в условиях шахт, опасных по газу

и разрабатывающих пласты, опасные по взрыву пыли. Масса прибора 0,3 кг, ток короткого

замыкания на выходных клеммах не более 5 мА. Это единственный серийный прибор, кото-

рым  можно  пользоваться  непосредственно  в  призабойном  пространстве  выработки.  ВИС-1

состоит из пластмассового корпуса, крышки, электронного блока с индикатором светодиод-

ным,  блока  питания,  выключателя,  двух  выходных  клемм.  Исполнение  рудничное  особо

взрывобезопасное.

Для проверки исправности взрывной сети или её элементов к клеммам испытате-

ля подсоединяют зачищенные концы и включают. При целостности сети или её элементов и

сопротивления не выше 320 Ом (

± 5%) загорается световой индикатор. Длительность нажа-

тия кнопки не должна превышать 2…4 с. Погрешность контроля допустимого сопротивления

5%, ток короткого замыкания на выводных клемах  не более 5 А, масса прибора 0,3 кг.

В настоящее время разработаны новые образцы приборов с цифровой индикацией

и автоматическим выбором пределов измерения (ХН-2570, ЖЗ-2460, DBR-12, PR-12).

Измеритель  сопротивления  взрывной  цепи  ХН-2570  предназначен  для  контроля

взрывных цепей и отдельных детонаторов при ведении взрывных работ, в том числе в шах-

тах, опасных по газу и пыли. Выполнен в ударопрочном пластмассовом корпусе с антистати-

ческим  покрытием,  имеет  рудничное  особовзрывобезопасное  исполнение,  обеспеченное  за-

щитой типа "Искробезопасная электрическая цепь". Диапазон измерений выбирается автома-

тически.

На отдельных шахтах ещё пользуются омметром Р-353, работающим по тому же

принципу, что и ОВЦ-2, которым можно измерять сопротивления, как отдельных электроде-

тонаторов,  так  и  электровзрывных  сетей.  Пределы  показаний,  Ом: “Запал” – 0,2…50, “Ли-

ния” – 20…5000; рабочая часть шкалы, Ом: “Запал” – 0,3…30, “Линия” – 30…3000.

Для  проверки  сопротивления  электродетонаторов  в  шахтных  расходных  складах

применяют уже снятые с производства омметры-классификаторы ОКЭД-1 и ОКЭД-2 с пре-

делами измерения сопротивления 0,5...8,5 Ом. Приложив концы проводов детонатора к вы-

водным контактам прибора, получают на его шкале отсчёт сопротивления. Прибор позволяет

очень  быстро  измерить  сопротивление  большого  количества  электродетонаторов  и  класси-

фицировать их по сопротивлениям.

Для проверки исправности взрывных приборов, применяемых в шахтах, опасных

по газу или пыли, предназначен прибор контроля взрывных импульсов ПКВИ-3м, с помощью

которого определяют ток и длительность импульса, посылаемого во взрывную цепь.
