Глава 5

Способы  взрывания  и  средства  инициирования  промышленных

ВВ





Процесс  возбуждения  детонации  промышленных  ВВ  от  внешнего,  преимущест-

венно теплового, воздействия (начального импульса) называется инициированием.

Средство с помощью которого передаётся начальный импульс взрывчатому веще-

ству  и  осуществляется  возбуждение  его  детонации,  называются  средством  инициирования

(СИ).

Средствами  взрывания  называют  совокупность  средств  инициирования  и  при-

надлежностей для взрывания промышленных ВВ.

Способ взрывания – совокупность приёмов взрывания зарядов ВВ в заданной по-

следовательности и в заданный момент времени с использованием средств, обеспечивающих

безопасность взрыва. Различают следующие способы:  огневой, электрический, электроогне-

вой, бескапсюльный и система взрывания Нонель..



5.1. Огневое взрывание



Огневое взрывание – это способ взрывания посредством капсюля-детонатора (КД)

и огнепроводного шнура (ОШ) с применением средств его поджигания. Начальным импуль-

сом служит внешнее пламя от горения того или иного средства зажигания.

Огневое  взрывание  отличается  простотой,  дешевизной  и  достаточной  эффектив-

ностью  действия  зарядов.  Недостаток  его - повышенная опасность работ, чем при электро-

взрывании  или  при  взрывании  детонирующим  шнуром.  Поэтому  огневое  взрывание  разре-

шается применять только на земной поверхности (на открытых работах).

Взрывник может выходить из укрытия через 5 мин после последнего взрыва. Если

взрывник не считал взрывов или сосчитал не все взрывы, то выход из укрытия разрешается

не ранее чем через 15 мин после последнего взрыва.



5.1.1.  Капсюль-детонатор.  Состоит  из  гильзы  с  кумулятивным  углублением  в

донной  части,  чашечки,  первичного  (инициирующего)  ВВ  и  вторичного  (бризантного)  ВВ

(рис. 5.1). Свободная от ВВ часть гильзы называется дульцем. В качестве первичного (ини-

циирующего)  применяют  гремучую  ртуть (0,5 г),  вторичного  ВВ – гексоген (1 г).  Длина



330

гильзы 50 мм,  диаметр 7,2 мм.Применяют  капсюли-

детонаторы: № 8Б  с бумажной, № 8М  с медной и № 8С с би-

металлической  или  стальной  воронёной  гильзами  (алюминие-

вую гильзу применять запрещено, так как образуются взрывча-

тые соединения – фульминаты).

Первичное  ВВ  перед  снаряжением  в  КД  запрессо-

вывают в металлическую чашечку с отверстием в центре диа-

метром 2...2,5 мм, закрытым шёлковой сеточкой, которая мгно-

венно сгорает от луча огня.

Капсюль-детонатор  взрывается  от  удара,  искры,

пламени,  трения.  Поэтому  при  обращении  с  ними  следует  со-

блюдать  большую  осторожность  (нельзя  бросать  или  ударять

любыми предметами).



5.1.2. Огнепроводный шнур. Предназначен для на-

дёжной и безопасной передачи пламени (луча огня) на требуе-

мое расстояние (в течение заданного времени) и воспла-

менения первичного взрывчатого вещества в КД. Имеет

сердцевину  из  мелкозернистого  чёрного  (дымного)  по-

роха с центральной направляющей нитью и две-три оп-

лётки  из  льняных  или  хлопчатобумажных  нитей,  нави-

тых  в  противоположных  направлениях  (рис. 5.2). Нитя-

ные оплётки покрыты (пропитаны) или водо- или влаго-

непроницаемой массой.

К  применению  при  взрывных  работах  допу-

щены  следующие  виды  огнепроводного  шнура:  асфаль-

тированный (ОША) для работ во влажных и сухих забо-

ях,  двойной  асфальтированный  (ОШДА) – в  мокрых,

пластиковый  (ОШП) – в забоях, покрытых водой.

Наружный диаметр шнура  5…6 мм, скорость

горения 1 см/с. Шнуры выпускаются отрезками по 10 м,

свёрнутыми в круги диаметром 15…25 см. Круги по 25

шт.  собирают  в  бухты  и  обёртывают  в  пергаментную

бумагу. Эти бухты по 8 или 4 шт. (только ОШП) упако-

вывают в деревянные ящики.

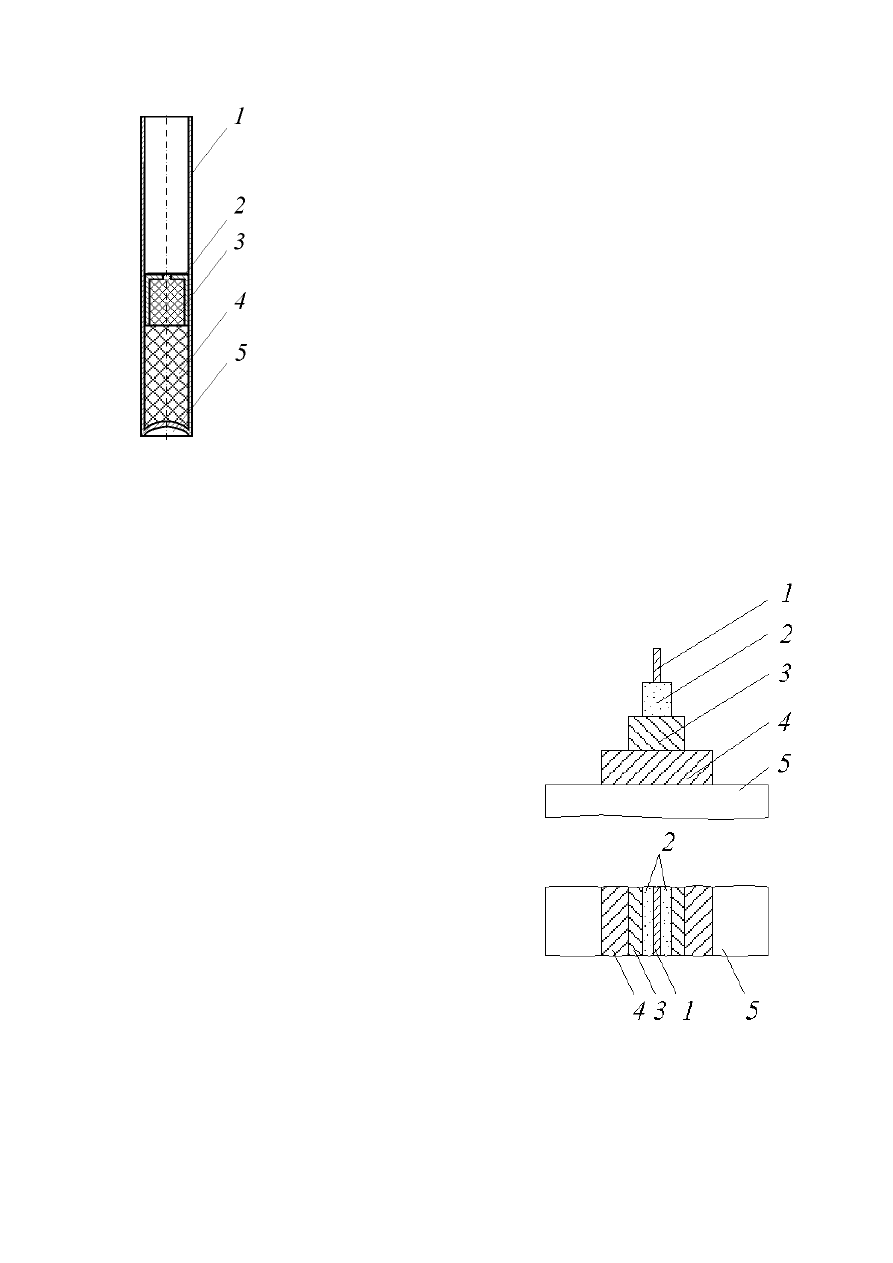

Рис. 5.1. Капсюль-детонатор:

1 – гильза; 2 – чашечка; 3 и  4
– первичное и вторичное ВВ;
5 – кумулятивная выемка

Рис. 5.2.  Огнепроводный
                шнур ОШП:

1 – направляющая нить; 2 – порохо-
вая сердцевина; 3 и 4 – нитяные оп-
летки; 5 – пластикатовая оболочка







331

В  случае  нарушения  технологического  режима  при  изготовлении  шнур  будет  с

дефектами.  Переуплотнение  пороховой  сердцевины  вызывает  замедление  горения,  рыхлая

сердцевина горит с большей скоростью, при разрывах в ней происходит затухание или зна-

чительное замедление горения. Так как подобные дефекты могут вызвать несчастные случаи,

то шнур надо испытывать на скорость, полноту и равномерность горения, а также осматри-

вать снаружи.



5.1.3. Зажигательная трубка. Это – капсюль-детонатор с введённым отрезком ог-

непроводного шнура (рис. 5.3), длина которого устанавливается

исходя из следующего. Шнур должен выходить из шпура не ме-

нее  чем  на 10…15 см,  чтобы  удобно  было  поджигать,  и  такой

длины,  чтобы  длительность  его  горения  обеспечила  взрывнику

возможность поджечь все шнуры в забое и уйти в место укрытия

до взрыва первого заряда. Независимо от расчётов длина отрезка

самого  короткого  шнура  должна  быть  по  требованию  правил

безопасности не менее 1 м.



5.1.4. Контрольная трубка. Она имеет такое же устройство, как и зажигательная.

Предназначена для контроля времени. Длина шнура в ней на 60 см короче самого короткого

в забойном комплекте шнура зажигательной трубки, и зажигают её первой; как только она

сгорит, взрывник должен удалиться в укрытие. Её роль может выполнять контрольный шнур

(без КД).



5.1.5. Средства зажигания ОШ. Зажигательный фитиль состоит из хлопчатобу-

мажной  или  льняной  сердцевины,  пропитанной  раствором  калиевой  селитры,  покрытой

сверху оплёткой из крученых хлопчатобумажных нитей. Диаметр фитиля 6…8 мм. Он легко

загорается от спички и тлеет со скоростью 10...20 мм/мин.

Фитиль отрезками по 5 м сворачивают в круги. Бухты по пять кругов в каждой,

обёрнутые в бумагу, упаковывают в деревянные ящики по 8 шт. Фитиль весьма удобен в ра-

боте и хорошо поджигает огнепроводный шнур, особенно если он надрезан у поджигаемого

конца.

Зажигательный патрон служит для одновременного поджигания нескольких за-

жигательных трубок. Он представляет собой открытую с одного конца гильзу длиной 5…10

и диаметром 2…4 см (в зависимости от количества вводимых в патрон шнуров) из плотной

парафинированной бумаги. На дне её находится тонкий слой (2…3 мм) воспламенительной

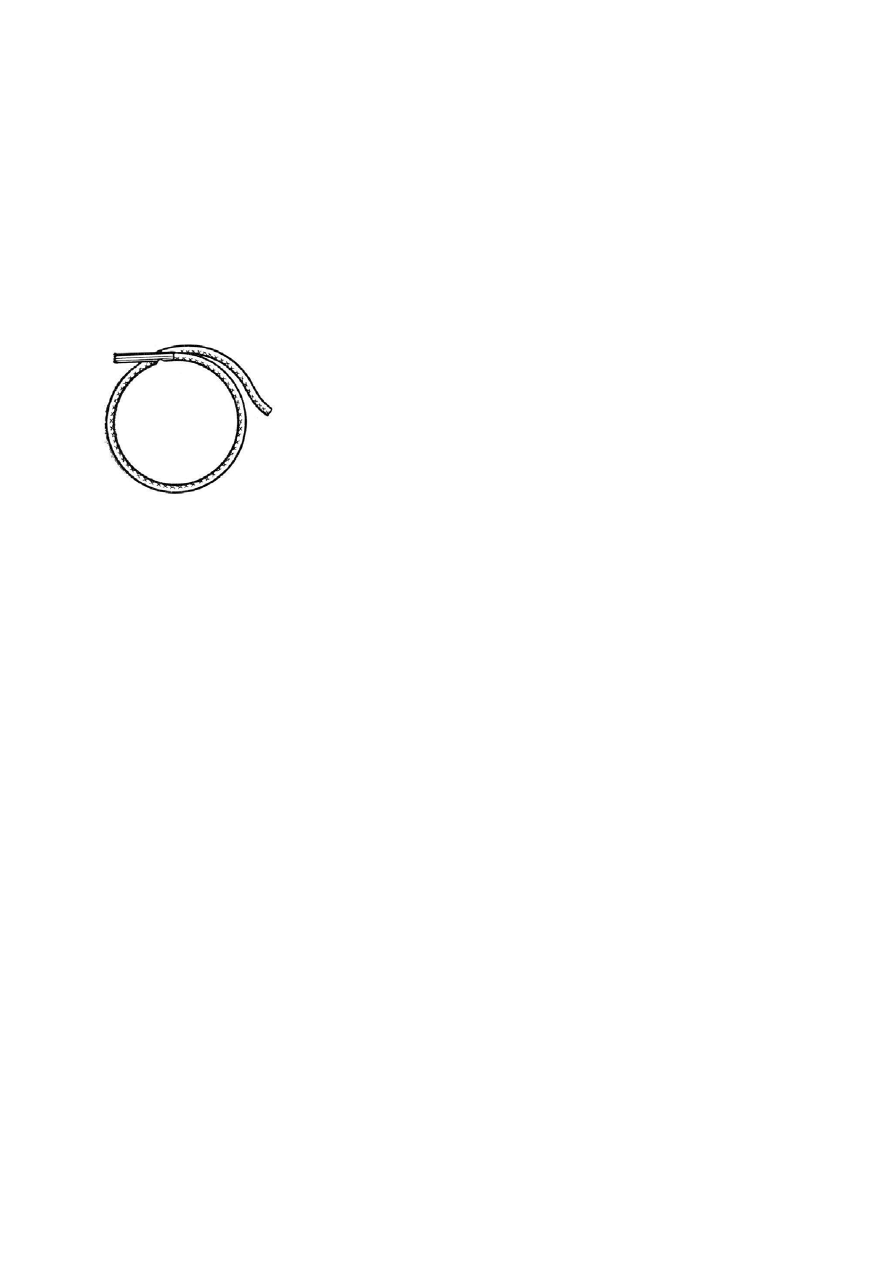

Рис. 5.3. Зажигательная

(взрывная)
трубка



332

смеси (85% мелкозернистого пороха, 5% канифоли и 10% парафина), горящей ровным пла-

менем, без вспышек.

Зажигательные  патроны  применяют  при  большем  количестве  шпуров,  если  они

расположены  близко  один  к  другому.  Концы  трубок,  выходящие  из  нескольких  соседних

шпуров, собирают в пучок и вставляют в зажигательный патрон. Для воспламенения патрона

в него вставляют отрезок ОШ длиной 15…25 см. Гильзу патрона закрепляют на пучке шпа-

гатом.

Спичкой разрешается зажигать ОШ только при взрывании одиночных зарядов.

В качестве средства зажигания может использоваться отрезок ОШ. Через каждые

2…3 см в нем сделаны косые надрезы на глубину 2/3 его диаметра. При горении из надре-

занного места выбрасывается сноп искр, легко воспламеняющий шнур зажигательной труб-

ки.



5.1.6. Изготовление патрона-боевика. Зажигательные трубки изготовляют в спе-

циальном помещении, расположенном вблизи расходного склада ВМ. Избегая резких пере-

гибов,  ОШ  разворачивают,  а  затем  разрезают  на  отрезки  необходимой  длины,  но  не  менее

1 м. На расстоянии 2 см от поджигаемого конца делают косой надрез на глубину 2/3 диамет-

ра шнура. Второй конец отрезка ОШ вводят в дульце капсюля-детонатора до соприкоснове-

ния с чашечкой. Капсюль-детонатор с металлической гильзой у самого конца дульца обжи-

мают вокруг шнура щипцами-обжимами или специальными приборами. При бумажной гиль-

зе  место  соединения  шнура  и  капсюля-детонатора  обматывают  прорезиненной  лентой  или

туго обвязывают шпагатом. Наличие чашечки в КД уменьшает опасность при вводе в гильзу

ОШ в процессе изготовления зажигательной трубки.

Зажигательную  трубку  вставля-

ют в патрон и закрепляют в нём. Такой па-

трон  называют  боевым  или  патроном-

боевиком.  Непосредственно  перед  заряжа-

нием  шпуров  с  одного  из  торцов  патрона

разворачивают бумажную оболочку и дере-

вянным  стержнем  (наколкой)  делают  уг-

лубление  (рис. 5.4, а),  размеры  которого

должны  соответствовать  размерам  капсю-

ля-детонатора.  В  это  углубление  вводят

капсюль-детонатор  зажигательной  трубки

(рис. 5.4, б).  Затем  концы  бумажной  обо-

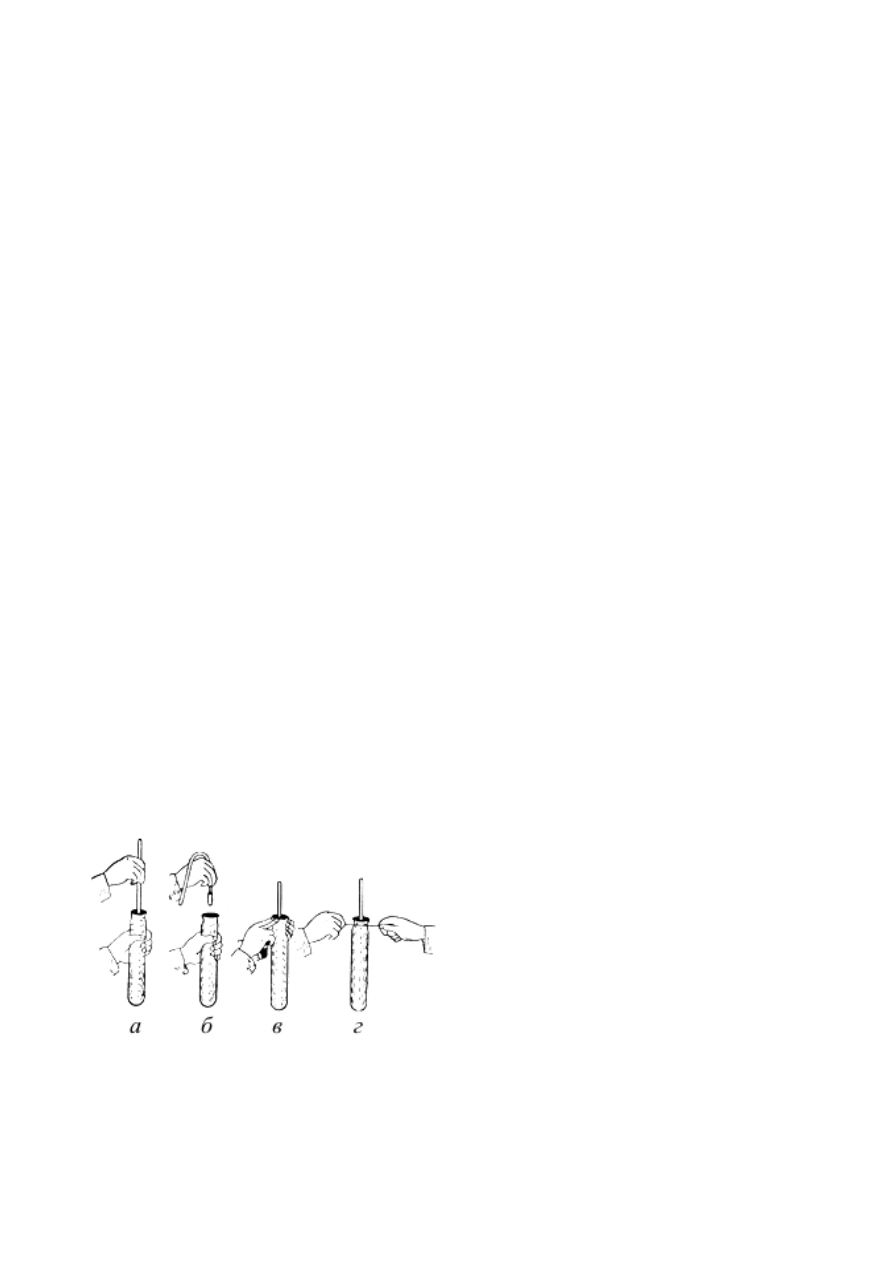

Рис. 5.4. Порядок изготовления боевого
               патрона (патрона-боевика)
               при огневом взрывании
