лочки обёртывают вокруг ОШ (рис. 5.4, в) и обвязывают шпагатом (рис. 5.4, г).



5.2. Электрическое взрывание



В  настоящее  время – это  единственный  допущенный  в  угольных  шахтах  способ

взрывания шпуровых и скважинных зарядов ВВ. Электровзрывание безопаснее огневого, так

как  позволяет  взрывать  больше  зарядов  и  может  применяться  в  любых  условиях  ведения

взрывных работ, включая использования в шахтах, опасных по газу и пыли, и труднодоступ-

ные  объекты.  Кроме  того,  преимущества  состоят  в  отсутствии  вредных  газов,  выделяемых

при горении ОШ, в производстве взрыва с любого расстояния, в обеспечении одновременно-

го взрывания зарядов, а также с интервалами по сериям и т.д. Недостатки данного способа

взрывания  заключаются  в  сложности  подготовки  электросетей,  сращивания  проводов,  в

опасности  при  ликвидации  отказавших  зарядов  и  взрыва  от  блуждающих  токов,  высокой

стоимости средств взрывания.

Электрическое взрывание – способ с помощью электродетонаторов, включённых

в электровзрывную сеть. Совокупность электродетонаторов с проводами, соединяющими их

между собой, и источником тока называется электровзрывной сетью. Начальным импульсом

служит электрический ток. К принадлежностям электрического взрывания относятся взрыв-

ные машинки и приборы, а также контрольно-измерительные приборы. В систему электро-

взрывания входят также провода или кабели и соединительная арматура.

Рассмотрим конструкции электродетонаторов и остальные вопросы электрическо-

го взрывания.



5.2.1. Электродетонаторы. По времени срабатывания после подачи электрическо-

го импульса во взрывную выделяют электродетонаторы мгновенного, короткозамедленно-

го и замедленного действий.

Электродетонатор  мгновенного  действия  (рис. 5.5, а)  представляет  собой  кап-

сюль-детонатор  с  закреплённым  в  нём  (в  дульце  гильзы)  электровоспламенителем  (ЭВ),

имеющем следующее устройство (рис. 5.6). Два изолированных провода (медные, реже же-

лезные или биметаллические) длиной 2…4 м и диаметром 0,5…0,6 мм свиты вместе на дли-

ну 5…10 см. Кончики их на 5…10 мм очищены от изоляции и разведены в виде вилочки, к

концам которой припаян металлический мостик накаливания, длиной 2…4 мм и диаметром

30…35 мк из нихрома (сплава никеля с хромом). Крепление мостика к проводам может быть

эластичное (рис. 5.6, а) и жесткое (рис. 5.6, б). Мостик и часть зачищенной вилочки покрыты

легковоспламеняющимся твёрдым составом, который охватывает их в виде крупной твёрдой



334

капли  (воспламенительной  головки).  Характеристика  электродетонаторов  приведена  в

табл. 5.1.

Электровоспламенитель  закрепляется  в  дульце  капсюля-детонатора  пластиковой

пробкой и обжатием гильзы. Когда по проводам пропускается ток, мостик накаляется, разо-

гревается и воспламеняет головку. Ее пламя  почти мгновенно вызывает взрыв первичного

ВВ,  которое  возбуждает  детонацию  вторичного  ВВ.  Воспламенительная  головка  двухслой-

ная.  Первый  слой:  смесь  роданистого  свинца (50 массовых  частей),  бертолетовой  соли (50

частей), свинцового сурика (1 часть) и склеивающего вещества – 4%-ного нитролака. Второй

слой: смесь бертолетовой соли (78 массовых частей) с древесным углем (22 части) и склеи-

вающего  вещества – 26%-ного  водного  раствора  столярного  клея.  Воспламенительную  го-

ловку лакируют нитролаком.

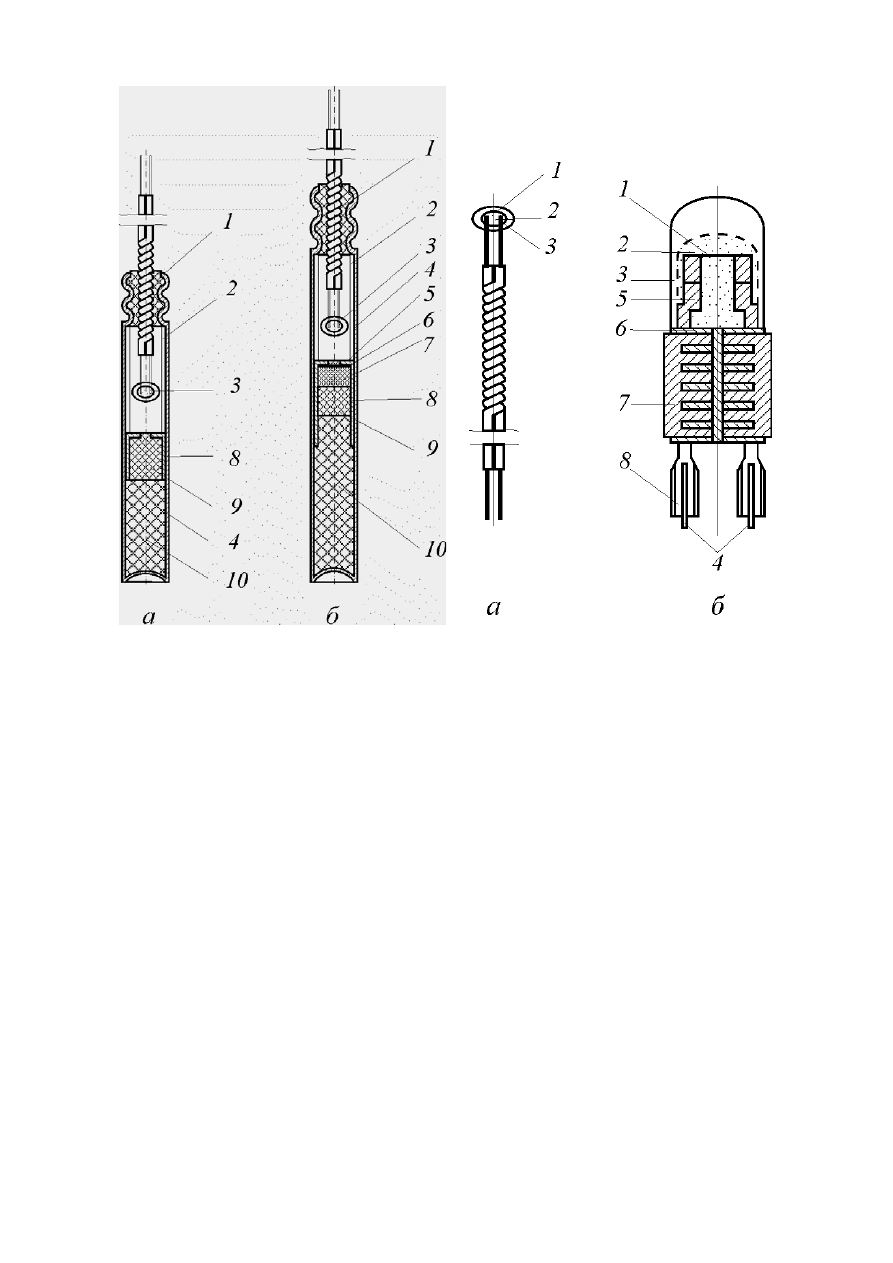

Рис. 5.5. Конструкции электродетонаторов:

а – мгновенного  действия;  б – короткозамед-
ленного и замедленного действия;
1 – пластиковая  пробка;  2 – антистатический
экран; 3 – электровоспламенитель; 4 – гильза;
5 – шелковая  сетка;  6  и  7–  зажигательный  и
замедляющий  состав;  8 – чашечка;  9  и 10  –
первичное и вторичное ВВ


Рис 5.6. Электровоспламенители  с
              креплением мостика к проводам:

а –  эластичным;  б –  жестким;

1 – мостик; 2 и 3 – внутренний и наружный
слой  воспламенительной  головки;  4 – про-
вода;  5 – латунные  полоски;  6 – изолирую-
щий  крепежный  картон;  7 – латунная  об-
жимная скоба; 8 – ножки латунных полосок





335

Таблица 5.1. Типы электродетонаторов и интервалы замедления

Электродетонаторы

Интервал замедле-

ния между сериями,

мс

Замедление с макси-

мальными отклоне-

ниями (время срабаты-

вания), мс

Цвет  окраски придон-

ного участка гильзы

ЭД-8э -

Мгновенное

Не окрашивается

ЭД-8ж -

Мгновенное

– // –

ЭДКЗ - ОП

-

4

± 2

– // –

ЭДКЗ - 1ПМ

15

15

± 7

Черный

ЭДКЗ - 2ПМ

15

30

± 7

Красный

ЭДКЗ - 3ПМ

15

45

± 7

Не окрашивается

ЭДКЗ - 4ПМ

15

60

± 7

Зеленый

ЭДКЗ - 5ПМ

20

80

± 10

Желтый

ЭДКЗ - 6ПМ

20

100

± 10

Белый

ЭДКЗ - 7ПМ

20

120

± 10

Синий

ЭДКЗ - 1П

25

25

± 7

Черный

ЭДКЗ - 2П

25

50

± 7

Красный

ЭДКЗ - 3П

25

    75

± 110

Не окрашивается

ЭДКЗ -4П

25

100

± 10

Зеленый

ЭДКЗ - 5П

25

125

± 10

Желтый

ЭДЗД - 7

500

500 + 50

 – 150

Желтый

ЭДЗД - 8

250

750 + 125

– 150

Розовый

ЭДЗД - 9

250

1000 + 300

– 75

Оранжевый

ЭДЗД - 10

500

1500 + 350

 – 150

Голубой

ЭДЗД  - 11

500

2000 + 600

 – 100

Светло-сиреневый

ЭДЗД  - 12

2000

4000

± 500

Белый

ЭДЗД  - 13

2000

6000

± 600

Черный

ЭДЗД  - 14

2000

8000

± 900

Зеленый

ЭДЗД  - 15

2000

10000 + 1600

 – 800

Фиолетовый

П  р  и  м  е  ч  а  н  и  е.  Длина  окрашенного  участка  гильзы  в  ЭДЗД-13,14,15  равна

10...15 мм, а на всех других электродетонаторах – 5...7 мм.

Благодаря  надёжной  герметизации  гильзы  в  электродетонаторе  в  качестве  пер-

вичного ВВ служит более безопасное, но плохо прессуемое инициирующее ВВ – азид свинца

(в  КД  это  опасно,  поскольку  азид  свинца  будет  просыпаться), покрытый (со стороны элек-

тровоспламенителя) слоем ТНРС (в отдельных конструкциях ТНРС отсутствует). В качестве

вторичного ВВ применяется  гексоген.

Электродетонаторы замедленного действия (рис. 5.5, б) отличаются от ЭД мгно-

венного действия тем, что между электровоспламенителем и первичным инициирующим ВВ

находится столбик замедляющего состава (смесь свинцового сурика, хромокислого свинца и

ферросилиция).  Время  замедления  зависит  от  длины  столбика  замедлителя,  его  состава  и

плотности.



336

При пропускании тока через группу электродетонаторов с различным замедлени-

ем, соединённых последовательно, электровоспламенители вспыхнут в них одновременно, а

детонаторы будут взрываться с интервалами, зависящими от степени замедления.

Электродетонаторы  замедленного  действия  выпускают  с  замедлением 0,5; 0,75;

1,0; 1,5; 2; 4; 6; 8 и 10 с. К проводам ЭД прикрепляется бирка с цифрой, обозначающей номер

замедления. Кроме того, каждая ступень замедления имеет свою окраску придонного участка

гильзы. Сущность замедленного взрывания заключается в том, что взрывание отдельных за-

рядов или отдельных групп зарядов выполняется в заданной последовательности через опре-

делённые промежутки времени (от 0,5 до нескольких секунд). Для угольных шахт допущены

электродетонаторы с замедлением до 2 с включительно (ЭДЗД-7…ЭДЗД-11).

Электродетонаторы короткозамедленного действия по конструкции почти ничем

не отличаются от ЭД замедленного действия. Различие – в несколько ином составе второго

слоя воспламенительной головки, замедляющем составе и ступенях замедления, равных ты-

сячным долям секунды. Воспламенительная головка двухслойная. Состав первого слоя такой

же, как и в электродетонаторах мгновенного действия, состав второго – свинцовый сурик (90

массовых  частей)  и  силикокальций (10 частей),  склеивающее  вещество - нитролак.  Замед-

ляющий  состав  изготовляют  из  смеси  свинцового  сурика  (окислитель),  силикокальция  и

ферросилиция (горючие компоненты). Замедлитель снаряжают так: в удлиненную луженую

медную  чашечку,  отверстие  которой  закрывается  шелковой  сеткой,  запрессовывают  замед-

ляющий  состав,  а  поверх  него – декстриновый  азид  свинца  и  тэн.  В  гильзу  детонатора  за-

прессовывают 0,5…0,7 г  вторичного  инициирующего  ВВ,  затем  всыпают  навеску  этого  же

ВВ в порошкообразном состоянии и запрессовывают замедлитель. После этого в гильзу по-

мещают электровоспламенитель с пластикатовой пробкой.

Электродетонаторы упаковывают в картонные коробки по 40…75 шт., на которые

наклеивают этикетки с названием завода, даты изготовления, номера партии, типа ЭД, их ко-

личества и значения сопротивления. Картонные коробки по 10 шт. укладывают в цинковую

коробку, а последнюю – в деревянный ящик, в котором помещается от 500 до 1500 электро-

детонаторов.

По инициирующей способности электродетонаторы разделяют на группы. Первая

–  обычной  инициирующей  способности  (нормальной  мощности).  По  этому  признаку  они

приравниваются к капсюлю-детонатору (ЭД-8э, ЭД-8ж, ЭДЗД). Масса вторичного ВВ равна

1  г.  Вторая – электродетонаторы  повышенной  инициирующей  способности  (мощные –

ЭДКЗ-ПМ), масса вторичного ВВ составляет 1,45 г. Мощные ЭД безотказно взрывают (ини-

циируют) уплотнённые до 1,62 г/см

3

 промышленные ВВ.
