Способы взрывания и средства инициирования промышленных ВВ - часть 3



337

По предохранительности электродетонаторы делят на непредохранительные (ЭД-

8э,  ЭД-8ж,  ЭДЗД) – 100%-ная вероятность воспламенения МВС и ПВС, и предохранитель-

ные  (ЭДКЗ-ОП,  ЭДКЗ-ПМ  и  ЭДКЗ-П) – 4...10%. Предохранительность  обеспечена  за  счёт

покрытия наружной поверхности гильзы пламегасительным веществом – сернокислым кали-

ем (К

2

SO

4

). Непредохранительные ЭД разрешается применять только для инициирования ВВ

I и II классов.

Основные параметры ЭД, кроме времени срабатывания: сопротивление (у ЭД-8э,

ЭДКЗ-П и ЭДЗД – 2...4,2 Ом, а у ЭД-8ж, ЭДКЗ-ОП и ЭДКЗ-ПМ – 1,8...3 Ом); гарантийный

ток:  при взрывании до 100 электродетонаторов (если ЭД с нихромовыми мостиками) посто-

янный ток должен быть равен 1 А, а если более 100 – 1,3 А; при взрывании переменным то-

ком – не менее 2,5 А; безопасный ток (при пропускании тока через ЭД в течение 5 мин они

не  срабатывают) – 0,18А;  импульс  воспламенения  (импульс  тока,  при  котором  происходит

взрыв ЭД) – 0,6...2 А

2

·

мс.

Перед выдачей взрывникам ЭД следует проверить на проводимость или на оми-

ческое сопротивление, концы выводных проводов должны быть замкнуты накоротко.



5.2.2.  Изготовление  патрона-боевика. Патроны-боевики (рис. 5.7) делают непо-

средственно  в  забое.  При  проходке  ство-

лов их разрешается готовить на поверхно-

сти в зарядных будках и спускать в ствол

отдельно от ВВ.

При  электрическом  взрывании

порядок  изготовления  патронов-боевиков  следующий:  не  разворачивая  оболочки  на  одном

из торцов патрона деревянной или из цветного металла наколкой делают углубление, в него

вводят электродетонатор, затем на патрон набрасывают петлю из детонаторных проводов и

обвязывают его. Прессованные ВВ поставляются с готовыми отверстиями под ЭД.



5.2.3.  Электровзрывные  сети.  После  заряжания  шпуров  монтируют  электро-

взрывную  сеть.  Соединение  электродетонаторов  может  быть  последовательное,  параллель-

ное и смешанное.

Последовательное  соединение – наиболее  распространённый  способ  взрывания

зарядов. Расчёт электровзрывных сетей сводится к определению силы тока, поступающего в

каждый электродетонатор, который не должен быть меньше гарантийного.

По назначению в сети провода подразделяются на детонаторные, выводные и ма-

гистральные. Детонаторными называют провода, непосредственно соединённые с электроде-

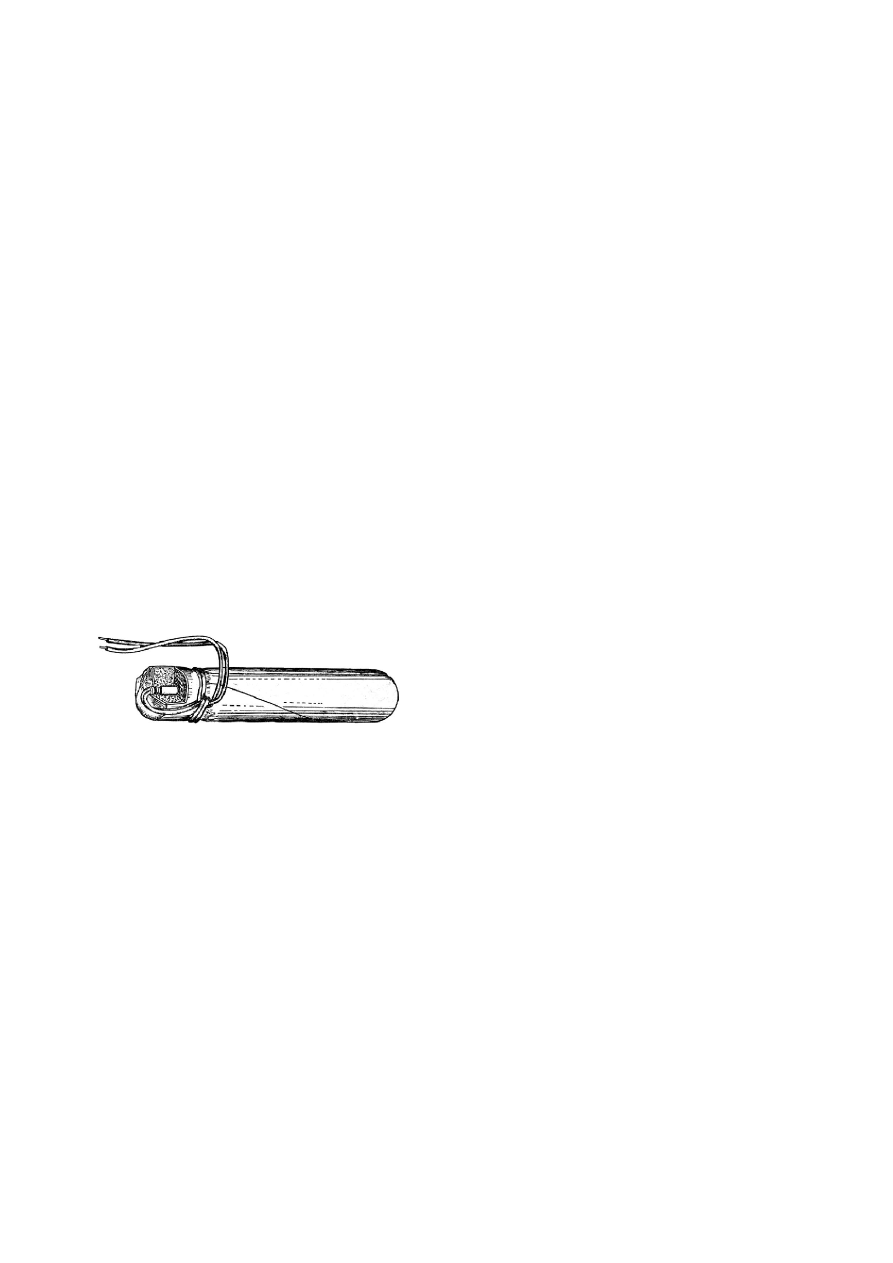

Рис. 5.7. Закрепление ЭД в патроне-боевике

Рис. 5.7. Закрепление ЭД в патроне-боевике



338

тонаторами. Их сопротивление включают в сопротивление электродетонатора и отдельно не

учитывают.  Выводные  провода  применяются  для  соединения  взрывной  сети,  смонтирован-

ной в забое выработки, с магистральными проводами. Длина магистральных проводов опре-

деляется расстоянием от забоя до безопасного места, откуда взрываются  заряды.

При  последовательном  соединении  электродетонаторов  (рис. 5.8) общее  сопро-

тивление взрывной сети определяют по выражению

                                              R

0

= r·n + r

b

 + R

м

 ,                                                                             (5.1)

где  r – сопротивление элетродетонатора, колеблется от 1,5 до 4 Ом при медных проводах и

от 2,9 до 9,5 Ом – при железных;

n – количество электродетонаторов в сети;

   r

b

 и R

м



–  сопротивление выводных и магистральных проводов, Ом;

Силу тока вычисляют по выражению

м

b

0

R

r

n

r

U

R

U

I

+

+

⋅

=

=

,                                                           (5.2)

где U – напряжение на клеммах источника тока, В.



Достоинства схемы – в простоте монтажа, легкости контроля за исправностью се-

ти и простоте расчета. К недостаткам следует отнести невозможность одновременного взры-

вания  большого  количества  зарядов,  а  также  массовый  отказ  при  неисправности  одного  из

электродетонаторов.

Параллельное  соединение  имеет  разновидности:  параллельно-пучковое  и  парал-

лельно-ступенчатое.

 При  параллельно-пучковом  соединении  (рис. 5.9) силу  тока  определяют  по

формуле

n

r

r

R

U

I

/

b

м

+

+

=

,

           (5.3)

Рис. 5.8. Схема последовательного соедине-

ния   электродетонаторов





339

а в каждом электродетонаторе

i = I / n,

           (5.4)

где n – количество электродетонаторов, соединённых параллельно.

Если  электродетонаторов  много,  а  фронт  работ  растянут,  применяют  параллель-

но-пучковое двух- и трехступенчатое соединение.

К премуществам схемы с параллельным соединением относится то, что неисправ-

ность одного ЭД не влечет за собой отказа остальных, а обрыв какого-либо провода приво-

дит к отказу только одного ЭД.

Параллельно-ступенчатое соединение электродетонаторов используется при про-

ходке  вертикальных  стволов  шахт,  что  обусловлено  сложными  условиями  (постоянный  ка-

пёж, обводнённость забоя, много шпуров). Расчёт сопротивления сети и силы тока при таком

соединении  большого  числа  электродетонаторов  сложен,  а  проверка  сопротивления  цепи  и

исправности невозможна.

Смешанное  соединение  бывает  последовательно-параллельное  и  параллельно-

последовательное.  При  последовательно-параллельной  схеме  электродетонаторы  в  группах

соединены  последовательно  (см.  рис. 5.8), а  группы    параллельно  присоединены  к  магист-

ральным проводам (рис. 5.10).

Последовательно-параллельное соединение применяется при большом числе ЭД,

когда последовательное соединение не обеспечивает поступление в них тока определенного

значения.

Если число электродетонаторов в отдельных группах и их сопротивление одина-

ковы, то сила тока определяется по формуле

m

n

r

r

R

U

I

/

)

(

b

м

⋅

+

+

=

,

           (5.5)

i = I / m,

           (5.6)

где    n – число последовательно соединённых электродетонаторов в одной группе;

m – число групп, параллельно присоединённых к магистральным проводам.

Рис. 5.9. Схема  параллельно-пучкового  соедине-

ния  электродетонаторов





340

При параллельно-последовательной схеме соединение электродетонаторов  груп-

пах параллельно-пучковое (см. рис. 5.9), а группы соединены между собой последовательно.

Эта схема не применяется, поскольку бывает большое количество отказов.



Пример. На строительстве метрополитена в г. Донецке по буровзрывной технологии будут прово-

диться две выработки. В одной  предусмотрено бурение 47 шпуров, в другой – 150. Подобрать взрывные при-

боры для инициирования зарядов в этих выработках.



Решение. Расчёт для первой выработки.  Учитывая малое число ЭД и как следствие простоту мон-

тажа и проверки исправности электровзрывной сети, а также надёжность в работе, принимаем последователь-

ную  схему  соединения  электродетонаторов  (см.  рис. 5.8) и  усреднённое  значение  величины  сопротивления

электродетонаторов r = 4 Ом, в качестве выводных – одножильные провода марки ВП-1, имеющие одну мед-

ную жилу диаметром 0,5 мм и поливинилхлоридную изоляцию. Сопротивление 1 м жилы составляет 0,1 Ом.

Эти провода будут прокладываться на расстояние до 20 м от забоя. Сопротивление выводных проводов

r

b

 = 0,1· 20· 2 = 4 Ом.

В  качестве  магистральных  принимаем  двужильные  провода  марки  ВП-2.  Они  имеют  два  скрученных  одно-

жильных медных провода диаметром 0,7 мм, разного цвета, в поливинилхлоридной изоляции. Сопротивление

1 м жилы 0,04 Ом. Магистральные провода будут прокладываться на расстояние 200 м. Сопротивление магист-

ральных проводов будет

R

м

 = 0,04 · 200· 2 = 16 Ом.

Общее сопротивление электропроводной сети определим по формуле (5.1):

R

0

 = работ принимаем r·n + r

b

 + R

м

 = 4·47 + 4 + 16 = 208 Ом.

Для ведения взрывных работ – взрывной прибор ПИВ-100М, который даёт напряжение до 600 В.

Определим силу тока в цепи по формуле (5.2): I = U / R

0

 = 600 / 208 = 2,88 А.

Через каждый электродетонатор будет проходить ток силой i = I = 2,88 A. Эта сила тока значи-

тельно больше гарантийной силы  i

г

= 1А (менее 100 ЭД при постоянном токе). Поэтому взрывание зарядов бу-

дет безотказным.

Рис. 5.10. Схема последовательно-параллельного

      соединения электродетонаторов
