5.2.5.  Источники  тока  для  взрывания  электродетонаторов.  В  качестве  источ-

ников тока для взрывания электродетонаторов применяют конденсаторные взрывные прибо-

ры.

Конденсаторный  взрывной  прибор  КВП-1/100м  (рис. 5.13,  а).  Предназначен  для

взрывания не более 100 электродетонаторов, соединённых последовательно, при общем со-

противлении  взрывной  цепи  не  более 320 Ом.  Имеет  взрывобезопасное  исполнение.  Прин-

цип действия прибора (рис. 5.13, б) следующий. При повороте ключа влево в положение “За-

ряд” переключатель П ставится в положение 5-6 и батарея Б соединяется с преобразователем

ПП  постоянного  тока  в  переменный.  Генерируемый  переменный  ток  через  повышающий

трансформатор Тр и схему удвоения напряжения тока, состоящую из двух селеновых выпря-

мителей ВС и конденсатора удвоения напряжения С

2

 (ёмкость 0,05 мкФ), идёт на конденса-

тор-накопитель С

2

 (ёмкость 10 мкФ). При достижении на последнем напряжения 600 В сра-

батывает  разрядник  Л,  подавая  на  базу  триода  положительный  импульс (3 А

2

·мс),  срываю-

щий  генерацию  тока.  Благодаря  этому  напряжение  на  конденсаторе-накопителе  стабилизи-

руется.  Одновременно  загорается  неоновая  лампочка  НЛ,  сигнализирующая  о  готовности

прибора к подаче тока во взрывную сеть. При повороте ключа вправо в положение “Взрыв”

переключатель ПП занимает на 2...4 мс положение 3-4, при котором конденсатор-накопитель

включается во взрывную цепь (зажимы КЛ), а затем автоматически переходит в положение

1-2,  при  котором  конденсатор-накопитель  замыкается  на  разрядное  сопротивление  R

5



(1 кОм), снимающее остаточный заряд.

Источник питания прибора – батарея из трёх элементов “Сатурн”. При напряже-

нии питания 4,8 В напряжение, стабилизируемое на конденсаторе-накопителе, не превысит

Рис. 5.13. Конденсаторный взрывной прибор КВП-1/100м:

а – внешний вид; б – электрическая схема;
1 – съемный взрывной ключ; 2 – гнездо взрывного ключа; 3 – линейные зажимы




346

650 В, при 3,2 В – 600 В. Неоновая лампочка загорается при напряжении на конденсаторе-

накопителе 590...620 В. Продолжительность заряжания прибора  до 8 с, масса  2 кг.

 Конденсаторный  взрывной  прибор  ПИВ-100м  (рис. 5.14) отличается  от  прибора

КВП-1/100м тем, что в его корпусе заключён ещё и омметр мостикового типа для измерения

сопротивления взрывной цепи. Омметр питается от элемента РЦ-75 (ОР-3) или РЦ-85 (ОР-4).

Пределы шкалы омметра 0…400 Ом, цена деления 20 Ом, точность измерения 75…80%. Для

контроля взрывной цепи её подключают к зажимам прибора и поворачивают рычаг по часо-

вой стрелке до упора в положение ИВЦ. Измерение производят с места укрытия. После этого

рычаг отводят в исходное положение и вставляют в гнездо “заряд-взрыв” ключ. Ключ пово-

рачивают  против  часовой  стрелки  и  заряжают  конденсатор-накопитель  до  загорания  сиг-

нальной лампочки. Затем резко поворачивают ключ по часовой стрелке и взрывают заряды.

После взрыва ключ вынимают и гнездо закрывают пробкой.

Электрическая схема и питание взрывного прибора аналогичны принятым в при-

боре КВП-1/100м (см. рис. 5.13, б). Прибор взрывает до 100 электродетонаторов, соединён-

ных  последовательно,  при  сопротивлении  взрывной  цепи  не  более 320 Ом.  Напряжение  на

конденсаторе-накопителе  равно 600В.  Сигнальная  лампочка  устойчиво  загорается  при  на-

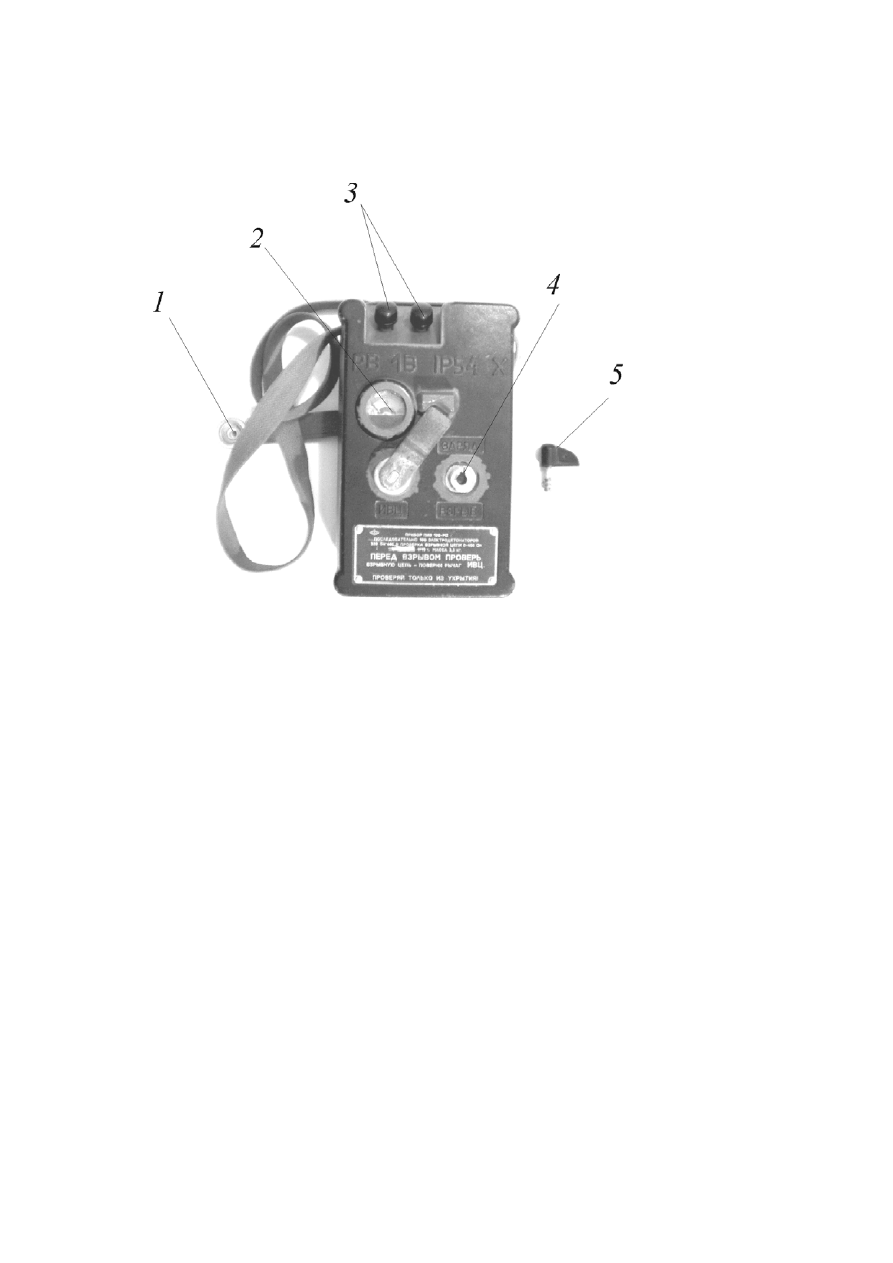

Рис. 5.14. Конденсаторный взрывной прибор  ПИВ-100м

1 – заглушка; 2 – шкала омметра; 3 – линейные зажимы; 4 – гнездо взрывно-
го ключа; 5 – съемный взрывной ключ



347

пряжении 580 ... 610 В. Импульс тока  3 А

2

·мс, продолжительность импульса  2…4 мс, масса

2,7 кг.

Устройство  взрывное  программируемое  ЖЗ-2460  предназначено  для  автоматиче-

ской  выдачи  импульса  тока  постоянной  величины  для  инициирования  электродетонаторов

нормальной  и  пониженной  чувствительности  с  предварительным  непрерывным  контролем

сопротивления взрывной цепи в шахтах, опасных по газу и пыли в обводненных забоях.

Конденсаторные взрывные приборы DBR-12 и PR-12 (рис. 5.15 и 5.16) предназна-

чены  для  инициирования  последовательно  включенных  электродетонаторов  во  всех  выра-

ботках за исключением выработок в шахтах, опасных по выделению метана и пыли. Емкость

конденсатора позволяет применять прибор для параллельного включения взрывной сети.

Специфическая  особенность  при  проходке  вертикальных  шахтных  стволов –

сильная обводненность забоев  и связанные с этим большие утечки тока во взрывной сети.

Надежным  способом  предотвращения  отказов  в  подобных  условиях  является  применение

параллельно-ступенчатых схем соединения электродетонаторов. Однако для взрывания ЭД,

соединенных по таким схемам, требуются взрывные приборы с большой энергоемкостью ис-

точника электрического импульса. ВПС-1 – прибор, вырабатывающий достаточной силы им-

пульс для ведения взрывных работ в вертикальных стволах шахт, опасных по газу или пыли.

Его  энергоемкость  почти  в 170 раз  больше,  чем  энергоемкость  взрывного  прибора

ПИВ-100м.

Ток во взрывную сеть подается автоматически (при достижении в процессе заряд-

ки  конденсаторов  заданного  напряжения).  Прибор  имеет  взрывобезопасное  исполнение,

снабжен устройством, контролирующим параметры электрического импульса на входе.



Рис 5.15. Конденсаторный взрывной прибор

DBR-12



Рис. 5.16. Конденсаторный взрывной прибор

PR-12



348

На  открытых  горных  работах  применяют  конденсаторные  взрывные  машинки

КПМ-1А, КПМ-2 и ВМК-500, масса их соответственно 2,3, 7,8 и 6,5 кг. От КПМ-1А можно

взрывать до 100 электродетонаторов при сопротивлении сети до 300 Ом, от КПМ-2 – до 300

электродетонаторов при сопротивлении сети до 1000 Ом. Они обеспечивают напряжение то-

ка 1500 В. От ВМК-500 можно взрывать до 800 электродетонаторов при сопротивлении сети

до 2000 Ом; напряжение до 3000 В.



5.3. Электроогневое взрывание



При электроогневом взрывании зарядов применяются капсюли-детонаторы, огне-

проводный  шнур,  электрозажигательные  патроны  (табл. 5.2) и  принадлежности:  взрывные

провода  или  кабели  и  соединительная  арматура.  Начальным  импульсом  служит  электриче-

ский ток.



Таблица 5.2. Типы патронов для поджигания пучков ОШ при огневом и           электро-

огневом взрывании

Патоны для взрывания

№ патрона

Количество отрезков ОШ в

пучке

огневого

электроогневого

1 7  ЗП - Б1

ЭЗП - Б1

2 8…12  ЗП - Б2

ЭЗП - Б2

3 13…19  ЗП - Б3

ЭЗП - Б3

4 20…27  ЗП - Б4

ЭЗП - Б4

5 28…37  ЗП - Б5

ЭЗП - Б5



Электрозажигательный патрон представляет собой гильзу из тонкого картона, на

дне которой находится слой из смеси пороха, парафина и канифоли. В донную часть вмонти-

рован электровоспламенитель (рис. 5.17).

При использовании электрозажигательных патронов в гильзу вводят шнуры зажи-

гательных  трубок,  идущие  из  расположенных  вблизи  шнуров.  Гильзу  с  пучком  шнуров

плотно  обвязывают  шпагатом.  Провода  электровоспламенителя  подключают  к  магистраль-

ным  проводам,  из  укрытия  включают  ток.  Вспыхивает  электровоспламенитель,  от  его  пла-

мени загорается воспламеняющаяся смесь, а последняя зажигает пороховые сердцевины ог-

непроводных шнуров зажигательных трубок.

Электроогневое взрывание осуществляется также в случае использования зажига-

тельных патронов, когда  воспламеняющая смесь загорается с помощью отрезка ОШ, поджи-

гаемого  электрозажигательной трубкой.
