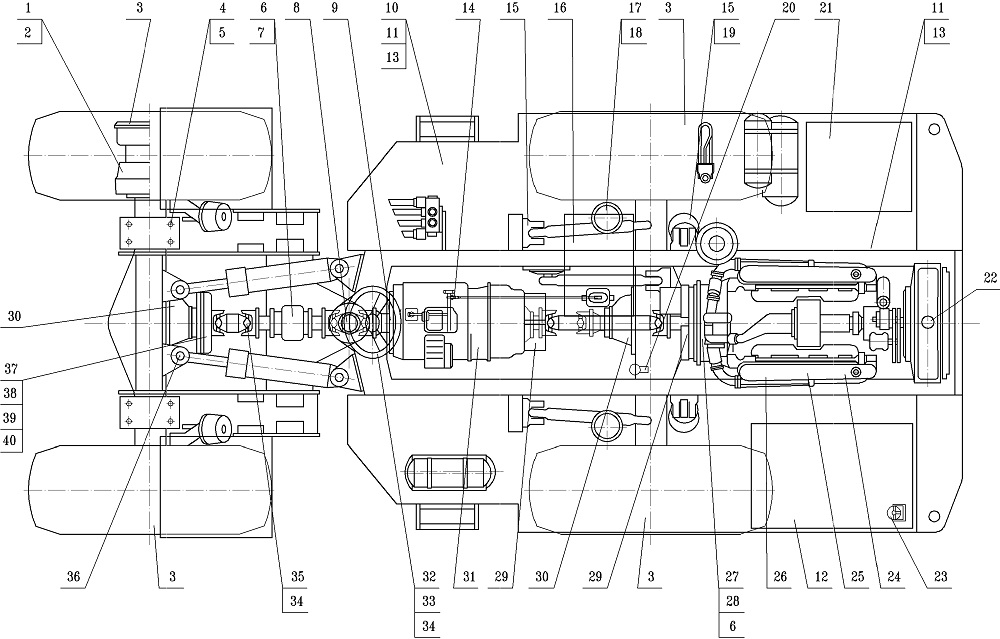

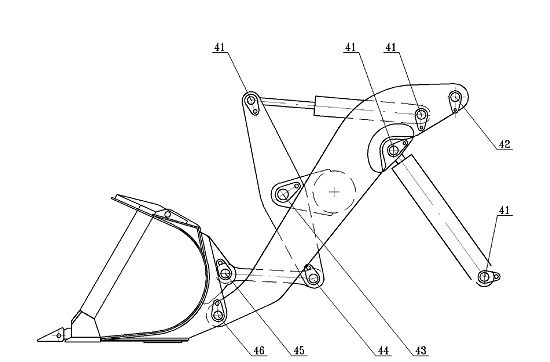

Схемы точек смазки погрузчика приведены на рисунке 4.1, а указания по
периодичности и проведению смазки указаны в Перечне горюче-смазочных
материалов, таблица 4.2.2.
Кроме точек смазки, указанных в Перечне
горюче-смазочных материалов, при каждом ТО-2: смазать дизельным маслом
(от 4 до 5 капель) шарниры петель двери, капотов, тяг привода управления
подачей топлива и жалюзи.
Таблица 4.2.2. - МоАЗ-40484. Перечень горюче-смазочных
материалов (ГСМ)
Наименование и
обозначение изделия (составной части)
Наименование и
марка ГСМ, обозначение
Наименование и
марка дублирующих ГСМ, обозначение
Масса, (объём)
cмазки (заправки) ГСМ на изде-
3
лие, кг (дм )
Периодичность
способов смены (пополнения) ГСМ
Номера позиций
точек заправки на схеме смазки
Количество точек
смазки (заправки)
Примечание
Оси колодок
тормозов
Литол 24 ГОСТ
2115087
Солидол С ГОСТ
4366-76 Солидол Ж ГОСТ 1033-79
0,2
2ТО-2
1
8
Ролики тормозных
колодок
то же
то же
0,1
2
8
Смазать при сборке
и ремонте
Колесные передачи
ведущих мостов (переднего и заднего) и подшипники ступиц колес
Масло ТАп- 15В
ГОСТ 23652-79 (при температуре воздуха минус 25°С)
Масло ТСп- 15К
ГОСТ 23652-79 (при температуре воздуха до минус 30°С) Масло
ТСп-10 ГОСТ 23652-79 (при температуре воздуха до минус 45°С)
30,0л
ТО-1
4000ч
3
4
Проверить уровень
масла и, при необходимости, долить
Шлицевое
(зубчатое) соединение по- лужесткой муфты и промежуточной
опоры
Литол 24 ГОСТ
2115087
Солидол С ГОСТ
4366-76 Солидол Ж ГОСТ 1033-79
0,3
6
3
Смазать при сборке
и ремонте
Промежуточная
опора
Масло ТАП- 15В
ГОСТ 23652-79 (при температуре воздуха минус 25°С)
Масло ТСп- 15К
ГОСТ 23652-79 (при температуре воздуха до минус 30°С) Масло
ТСп-10 ГОСТ 23652-79 (при температуре воздуха до минус 45°С)
2,5л
ТО-2
4000ч
7
1
Проверить уровень
масла и, при необходимости, долить
Заменить масло
Шарниры
сферические
сочленения
полурам
Литол 24 ГОСТ
2115087
Солидол С ГОСТ
4366-76 Солидол Ж ГОСТ 1033-79
2,0
ТО-2
8
2
Втулки привода
тормозного крана
то же
то же
0,1
9
6
Смазать при сборке
и ремонте
Механизм
регулировки сиденья (правый и левый)
-«-
-«-
0,1
10
2
Смазать при сборке
Замки капота и
дверей
-«-
-«-
0,02
11
4
то же
Шарнир
убирающейся подножки
-«-
-«-
0,01
12
1
-«-
Петли капота,
дверей и окна
-«-
-«-
0,09
13
9
-«-
Привод замков
капота и дверей
-«-
-«-
0,04
13
4
-«-
Стеклоподъ
емник
-»-
-«-
0,05
13
1
-«-
Наименование и
обозначение изделия (составной части)
Наименование и
марка ГСМ, обозначение
Наименование и
марка дублирующих ГСМ, обозначение
Масса, (объём)
cмазки (заправки) ГСМ на изделие, кг (дм )
Периодичность
способов смены (пополнения) ГСМ
Номера позиций
точек заправки на схеме смазки
Количество точек
смазки (заправки)
Примечание
Шарнирные
подшипники реактивных штанг подвески и пневмогидрорессор
Литол-24 ГОСТ
2115087
Солидол С ГОСТ
4366-76 Солидол Ж ГОСТ 1033-79
1,0
ТО-2
14
12
Гидросистема
рулевого управления и опрокидывающего механизма
Всесезонно Масло
ВМГЗ ТУ 38.101.47986
Масло МГЕ-46В ТУ
38.001.34783 (при температуре воздуха от 0°С до плюс 50°С)
Веретенное масло АУ(МГ-22А) ТУ 38.101.123289 (при температуре
воздуха до минус 30°С)
535,0л
ЕО
6000ч
15
1
Проверить уровень
масла и, при необходимости, долить
Заменить масло
Манжета тормозных
цилиндров
Литол-24 ГОСТ
2115087
Солидол С ГОСТ
4366-76 Солидол Ж ГОСТ 1033-79
0,05
16
4
Смазать при сборке
и ремонте
Втулки
направляющих тормозных цилиндров
то же
то же
0,01
ТО-2
17
4
Сделать 3^4 качка
шприцем
Цилиндры
подвески
Веретенное масло
АУ(МГ-22А) ТУ 38.101.123289 При температуре воздуха ниже минус
30°С) масло МВП ГОСТ 1805-76 Азот газообразный ГОСТ 929374
6,2л
0,264м3
2ТО-2
18
2
Долить масло при
необходимости при каждой заправке
Перезарядить при
нарушении характеристики или после ремонта
Клеммы
аккумуляторных батарей
Смазка ПВК ГОСТ
19537-83
Литол 24 ГОСТ
21150-87
0,1
19
8
Смазать при
сезонном обслуживании
Система
охлаждения двигателя Двигатель ЯМЗ-238Б
Тосол-А40М
Тосол-А65М ТУ 6-57-95-96
Умягченная вода
105,0
СО 2 года
20
1
Заменить
охлаждающую жидкость Тосол

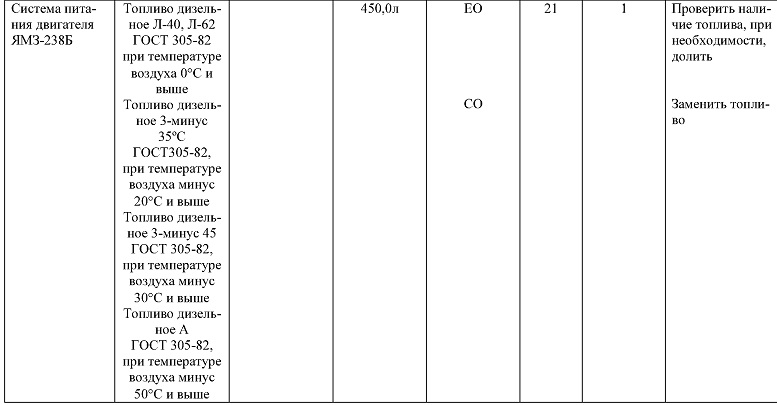

Масляный картер
двигателя
Летом:
масло М-10-Д2(М)
ГОСТ 8581-78 Зимой:
масло М-8-Д2(М)
ГОСТ 8581-78 Всесезонно:
Масло М-63/14-Д(М)
ТУ 38301-13-008-97
Летом:
масло М-10-Д2(М)
ТУ 38301-13-008-97 Всесезонно:
Масло М-53/14-
Е ТУ 0253-28305742746-95 SAE
15W-40
API
CF-4
31,0л
ЕО
125 ч СО
22
1
Проверить уровень
масла и, при необходимости, долить Заменить масло
Подшипники
стартера
то же
то же
0,06л
3500ч
23
3
Заменить масло
Пусковой
подогреватель двигателя
Топливо дизельное
Л-40, Л-62 ГОСТ 305-82 при температуре воздуха 0°С и выше
Топливо дизельное 3-минус 35 ГОСТ305-82, при температуре
воздуха минус 20°С и выше
14,0л
ЕО
24
1
При температуре
окружающего воздуха минус 15°С и ниже
Топливо дизельное
3-минус 45 ГОСТ 305-82, при температуре воздуха минус 30°С и
выше Топливо дизельное А ГОСТ 305-82, при температуре воздуха
минус 50°С и выше
Привод стартера
Масло М-10ДМ
ГОСТ8581-78, при температуре воздуха выше плюс 5°С Масло М-8ДМ
ГОСТ 8581-78, при температуре воздуха ниже плюс 5°С
Масло М- 10Г2к
ГОСТ 8581-78
Масло М-8Г 2к
ГОСТ 8581-78
0,05
3500ч
25
1
Заменить масло
Коробка отбора
мощности
Масло ТАП-15В ГОСТ
23652-79 (при температуре воздуха минус 25°С)
Масло ТСп- 15К
ГОСТ 23652-79 (при температуре воздуха до минус 30°С) Масло
ТСп-10 ГОСТ 2365279 (при температуре воздуха до минус 45°С)
4,0л
ТО-2
4000ч
26
1
Проверить уровень
масла и, при необходимости, долить
Заменить масло
Сферический
подшипник коробки отбора мощности
Смазка 158М ТУ
38.301-40-2594
АЗМОЛ 158
ТУУ00152365. 118-2000
0,1
27
2
Смазать при сборке
и ремонте
Зубчатое и
шлицевое соединения муфт привода насоса ГМП, КОМ
Литол 24 ГОСТ
21150-87
Солидол С ГОСТ
4366-76 Солидол Ж ГОСТ 1033-79
0,25
28
5
Смазать при сборке
и ремонте
Редукторы главной
передачи ведущих мостов (переднего и заднего)
Масло ТАП-15В ГОСТ
23652-79 (при температуре воздуха минус 25°С и выше)
Масло ТСп-15К ГОСТ
23652-79 (при температуре воздуха до минус 30°С) Масло ТСп-10
ГОСТ 23652-79 (при температуре воздуха до минус 45°С)
54,0л
ТО-1
4000ч
29
2
Проверить уровень
масла и, при необходимости, долить.
Заменить масло
Противозамер-
затель
Спирт этиловый
ректификованный технический
ГОСТ 18300-78, при
температуре воздуха ниже минус 4°С
Спирт этиловый
технический ГОСТ 17299-78
0,2
30
1
Дополнить при
необходимости
Гидромеханическая
коробка передач и радиатор отопителя
Всесезонно Масло А
(МГ- 32В)
ТУ 38.101.128289
Масло
гидравлическое МГТ ТУ 38.101.110387
78,0л
ЕО
1500ч
31
1
Проверить уровень
масла, при необходимости, дополнить Заменить масло
Шарниры
карданного вала рулевого управления
Смазка 158М ТУ
38.301-40-2594
АЗМОЛ 158
ТУУ00152365. 118-2000
0,015
32
2
Смазать при сборке
и ремонте
Подшипники рулевой
колонки
Литол 24 ГОСТ
21150-87
Солидол С ГОСТ
4366-76 Солидол Ж ГОСТ 1033-79
0,01
ТО-2
33
2
Шлицевые
соединения карданных валов трансмиссии и рулевого управления
Смазка СКа2/6- Г3
(УСсА) ГОСТ 3333-80
1,0
ТО-2
34
4
Шарниры карданных
валов трансмиссии
Смазка 158М ТУ
38.301-40-2594
АЗМОЛ 158
ТУУ00152365. 118-2000
0,8
35
8
Смазать при сборке
и ремонте
Шарниры
гидроцилиндров рулевого управления
Литол 24 ГОСТ
21150-87
Солидол С ГОСТ
4366-76 Солидол Ж ГОСТ 1033-79
0,2
ТО-2
36
4
Регулировочный
рычаг стояночного тормоза
Литол 24 ГОСТ
21150-87
Солидол С ГОСТ
4366-76 Солидол Ж ГОСТ 1033-79
0,02
ТО-2
37
1
Вал разжимного
кулака стояночного тормоза
то же
то же
0,02
ТО-2
38
1
Механизм оттор-
маживания стояночного тормоза
0,02
39
1
Смазать при сборке
и ремонте
Кромка рабочей
поверхности крышки, манжета пружинного энергоаккумулятора
