12.9.1.8 Right front door interior trim plate replacement

Dismantlement Procedure

Warning!

Warning: Refer to "Warning on Battery Disconnection" in "Warnings and Precautions".

Notes:

Please dismantle the trim panel with a special-purpose body repair tool, otherwise this will easily cause the trim
panel to be damaged.

1.    Disconnect the battery negative cable. Refer to

 2.11.8.1 Battery Cable Disconnection/Connection Procedures.

2.    For dismantling of right front door inner handle, refer to

12.9.1.9 Replacement of rear door inner trimming

plate.

3.    For dismantling of inner trimming plate of right front door, refer to

12.9.1.7 Replacement of inner trimming

plate of left front door.

Installation Procedure:

Notes:

Fixed buckle must be replaced by new part.

1.    Install right front door interior trim plate

2.  Install right front interior handle of door.

3.  Connect the battery negative cable.



2751




12.9.1.9 Rear door interior trim plate replacement

Dismantlement Procedure

NL12-0169b

Warning!

Warning: Refer to "Warning on Battery
Disconnection" in "Warnings and Precautions".

Notes:

Please dismantle the trim panel with a special-purpose
body repair tool, otherwise this will easily cause the
trim panel to be damaged.

1.   Disconnect the battery negative cable. Refer to

2.11.8.1 Battery Cable
Disconnection/Connection Procedures.

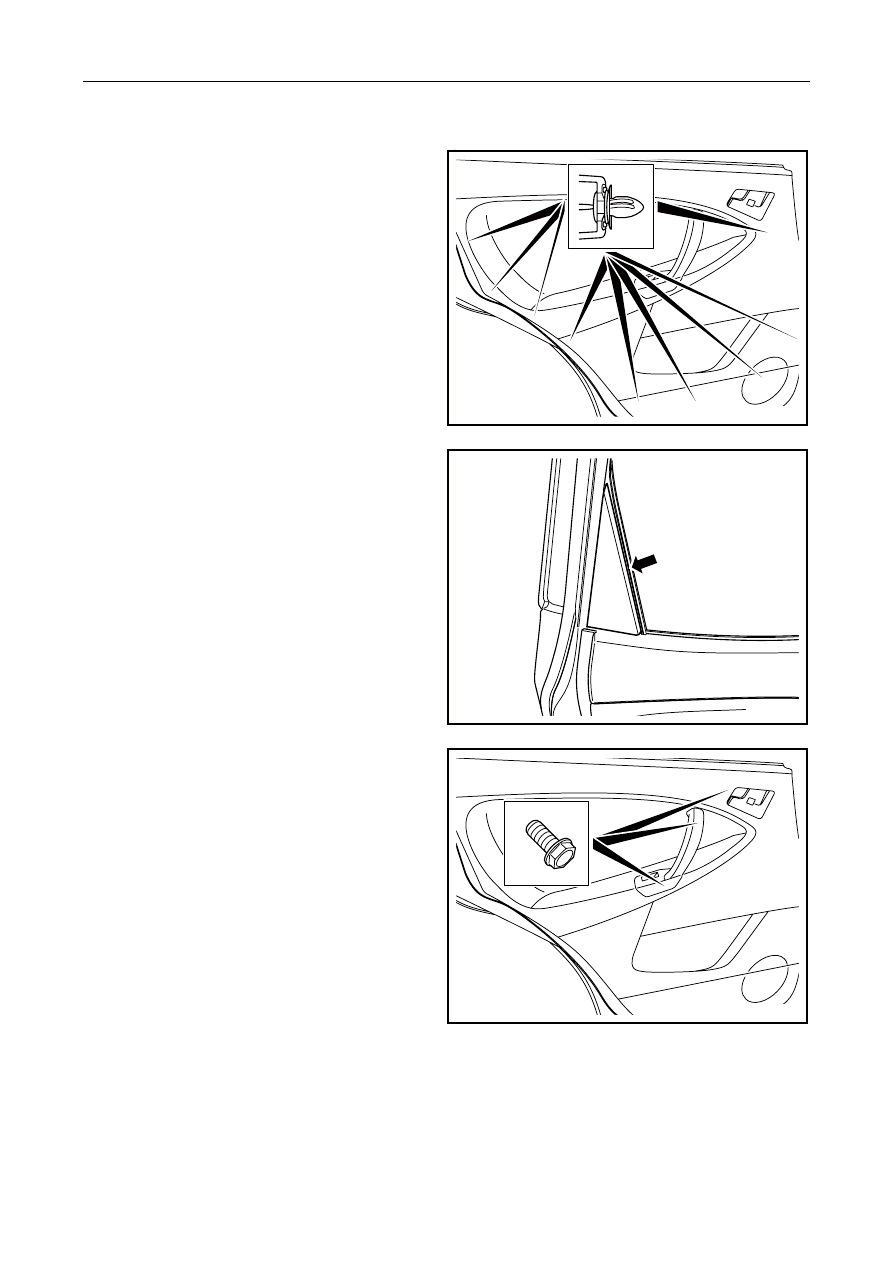

2.   Dismantle 3 fixing screws on rear door inner

trimming plate.

Notes:

Need to dismantle the rear door trim panel handle
cover plate.

3.   Loosen buckle and dismantle rear door angle

decoration.

NL12-0170b

4.   Disengage 9 buckles on the rear door internal

trim panel.

5.    Disconnect the harness connector of the rear door

window lifter switch and the internal rear door
handle zip fastener.

6.    Remove the rear door internal trim panel.



NL12-0171b

2752




Installation Procedure:

Notes:

Fixed buckle must be replaced by new part.

1.    Install glass lifter switch and door inner opening

handle.

2.   Connect wire harness connector between door

inner opening handle cable and glass lifter
switch.

3.    Align buckle of inner trimming plate of rear door

with mounting hole, and press inner trimming
plate buckle.

4.  Secure the door trim buckle aligning to the

installation hole and pressing the car trim tab.

NL12-0171b



NL12-0170b

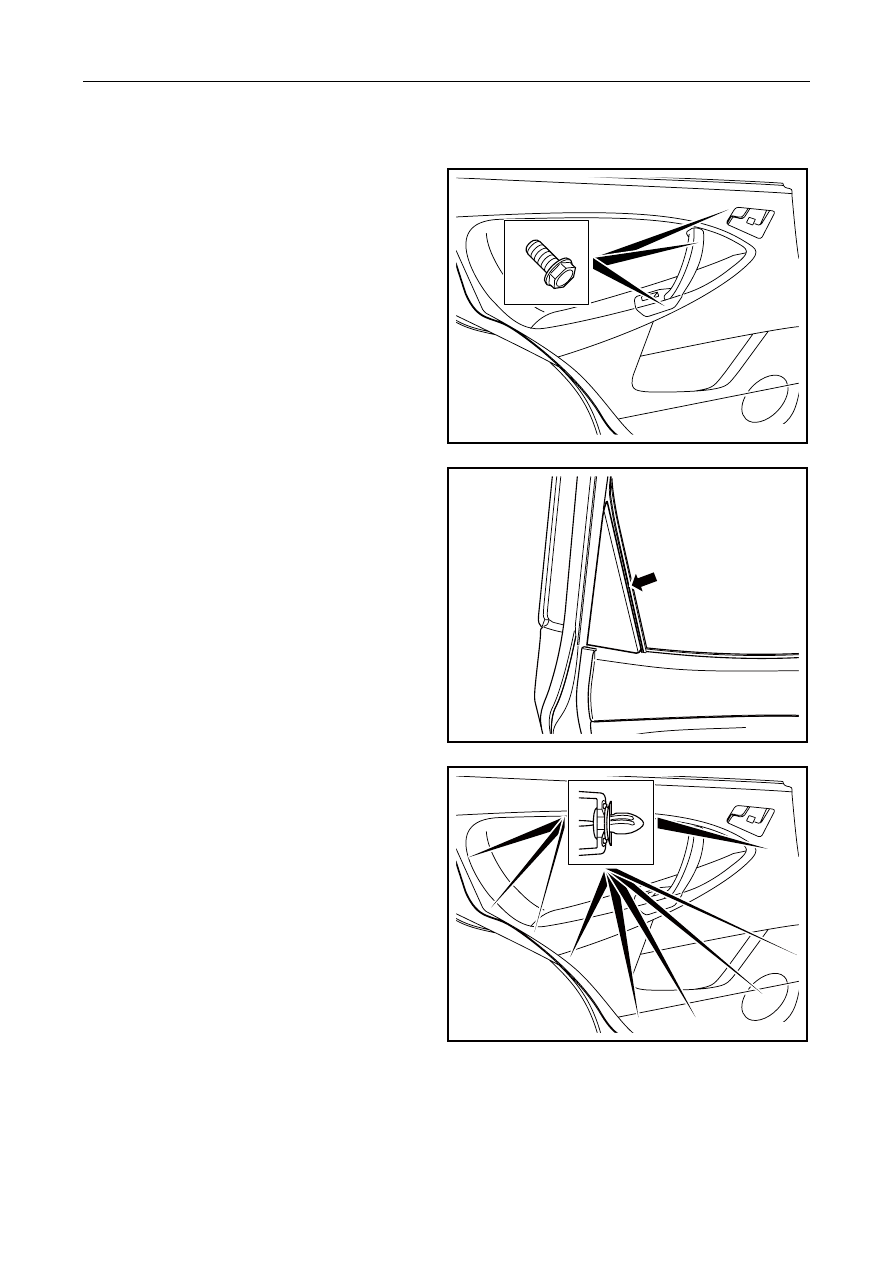

5.    Install 3 fixing screws for the internal trim panel

of the rear door.

Torque: 5 Nm (Metric)3. 7 lb-ft(English system)



NL12-0169b



2753




12.9.1.10 back-door trim plate replacement

Dismantlement Procedure

Notes:

Please dismantle the trim panel with a special-purpose
body repair tool; otherwise this will easily cause the
trim panel to be damaged.

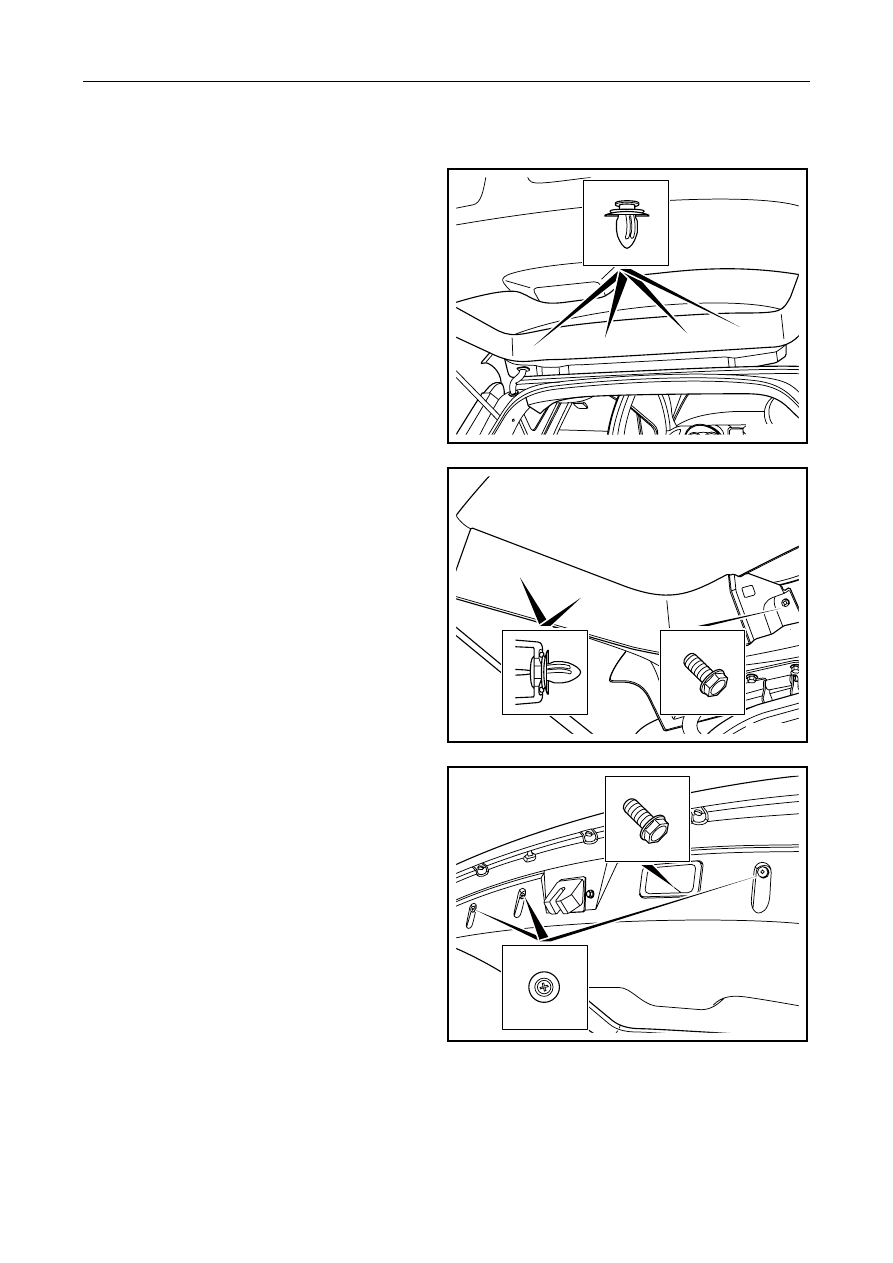

1.    Remove 4 buckles on upper inner trimming plate

of back door.

2.   Dismantle back door middle and upper inner

trimming plate.



NL12-0172b

3.   Dismantle fixing screw on left upper trimming

plate of back door.

4.  Disengage 2 fixing buckles on the front-left

internal trim panel of the back door.

5.   Remove the top left internal trim panel of the

back door.

6.    Dismantle the top right internal trim panel on the

back door in the same way.



NL12-0173b

7.   Remove 1 fixing screw and 3 buckles on the

bottom of the back door internal trim panel.



NL12-0174b
