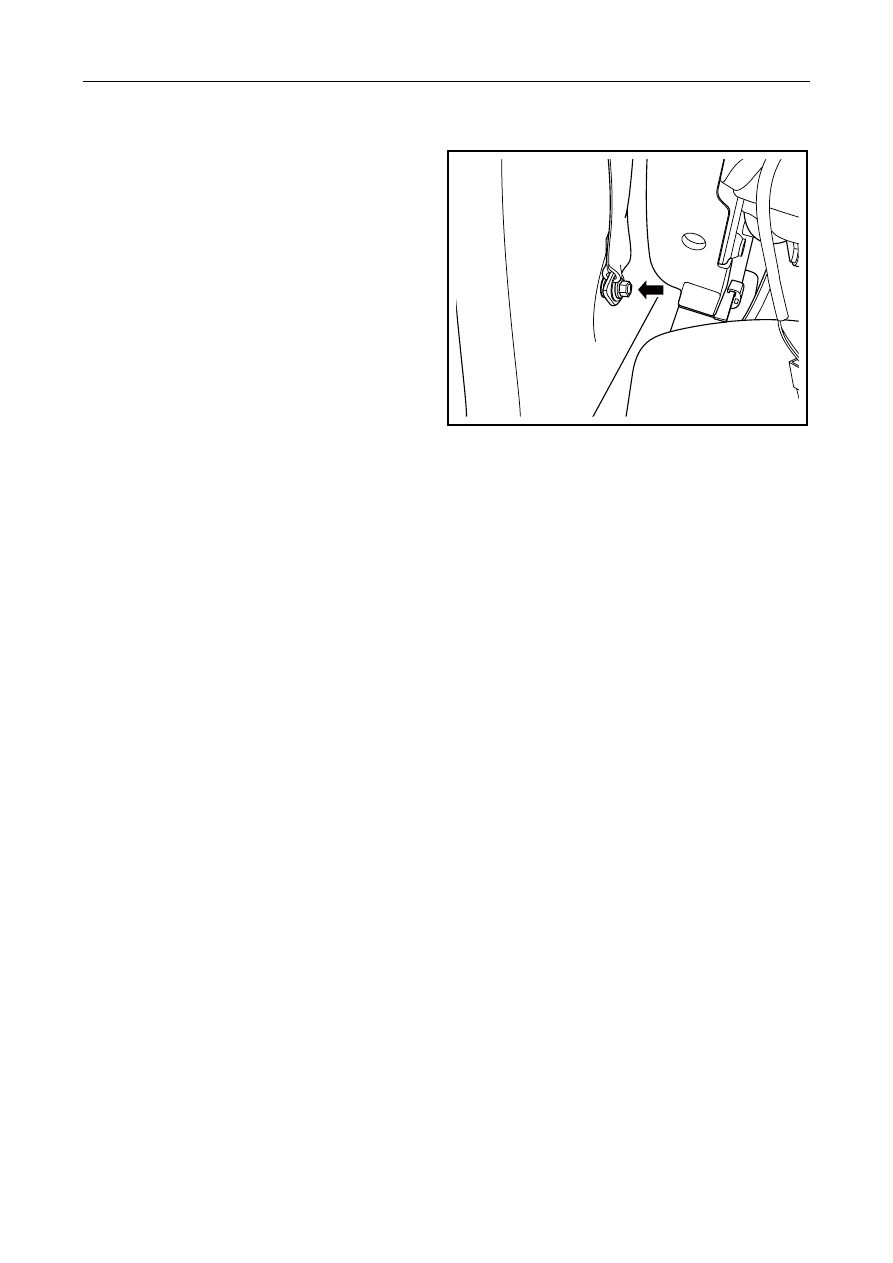

7.    Install and tighten the fixing bolt for the seat belt

fixing plate on the bottom of the center pillar.

Torque: 50Nm (Metric system) 37lb-ft (English
system)



NL12-0146b





2739




12.9.1.4 Indoor side seal strip and seal part replacement

Dismantlement Procedure

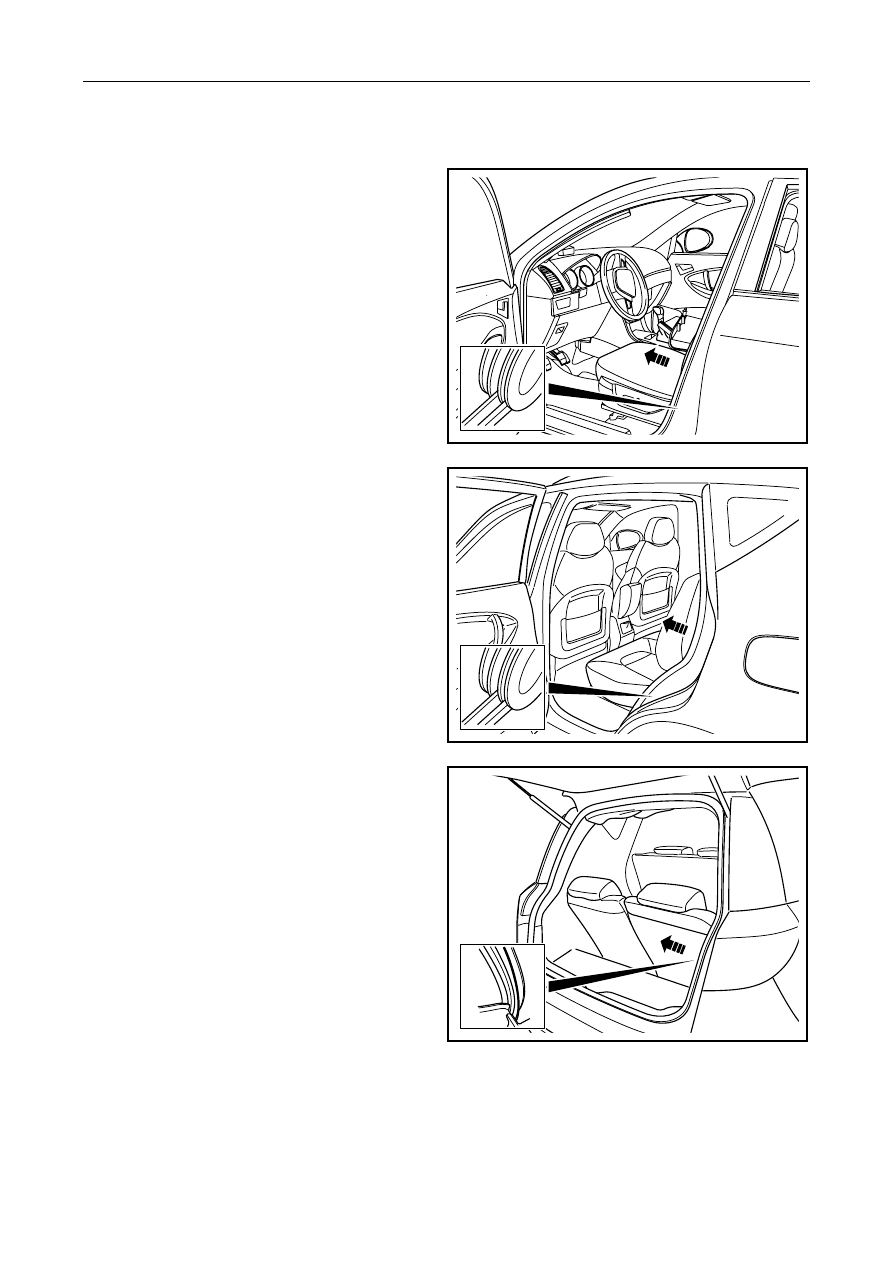

1.    Dismantle front door frame sealing strip.



NL12-0152b

2.    Dismantle rear door frame sealing strip.



NL12-0501b

3.    Dismantle back door sealing strip.



NL12-0153b

2740






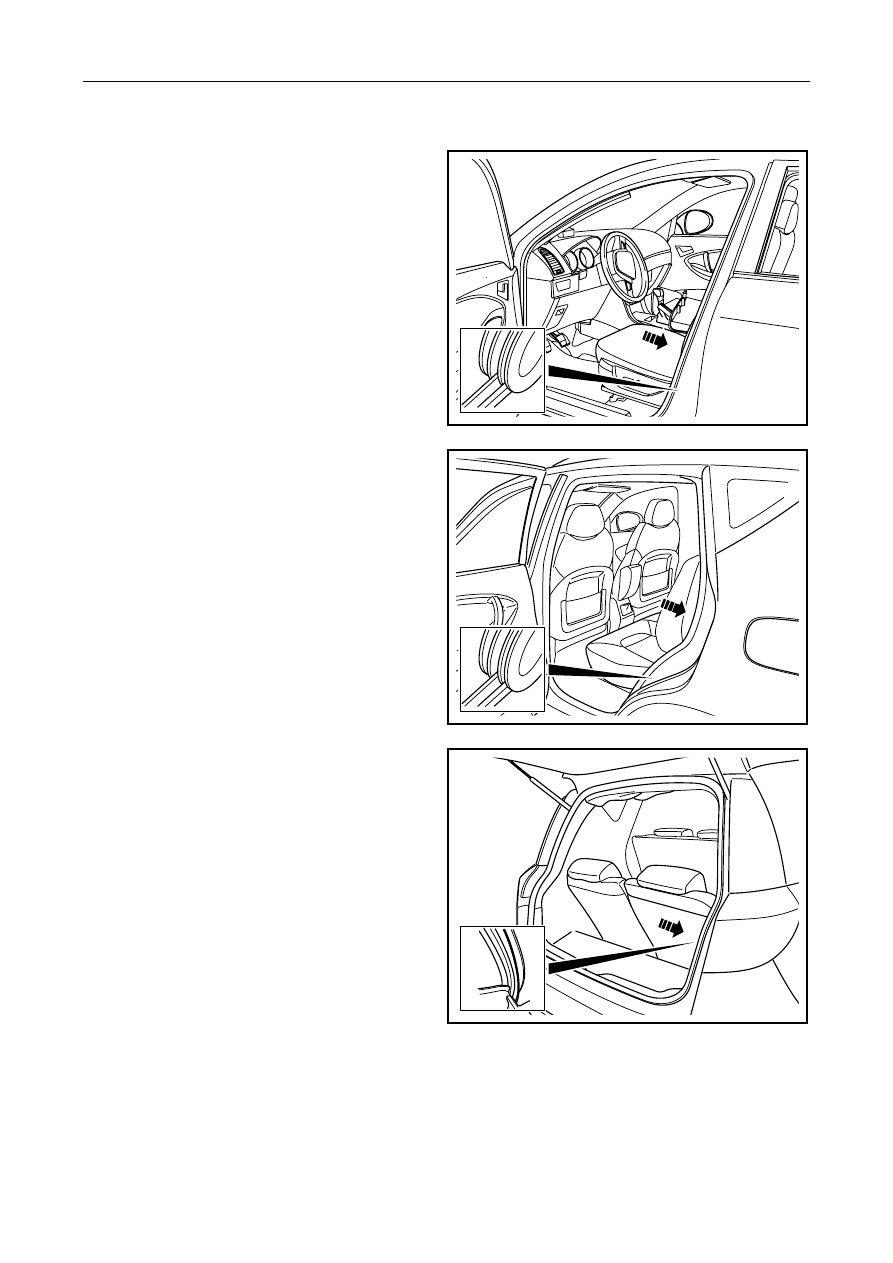

Installation Procedure:

1.    Install front door frame sealing strip.



NL12-0154b

2.    Install rear door frame sealing strip.



NL12-0502b

3.    Install the back door seal.

NL12-0155b

2741




12.9.1.5 Rear post lower trim plate replacement

Dismantlement Procedure

Notes:

Please dismantle the rear pillar bottom trim panel
assembly with a special-purpose body repair tool,
otherwise this easily causes the trunk trim panel to be
damaged.

1.   For dismantling of rear doorsill inner trimming

plate, refer to

2.9.1.1 Replacement of left/right

front doorsill inner trimming plate assembly

.

2.    Lay down the last row seat, curl up floor rug, and

take out attached tool box.



NL12-0156b

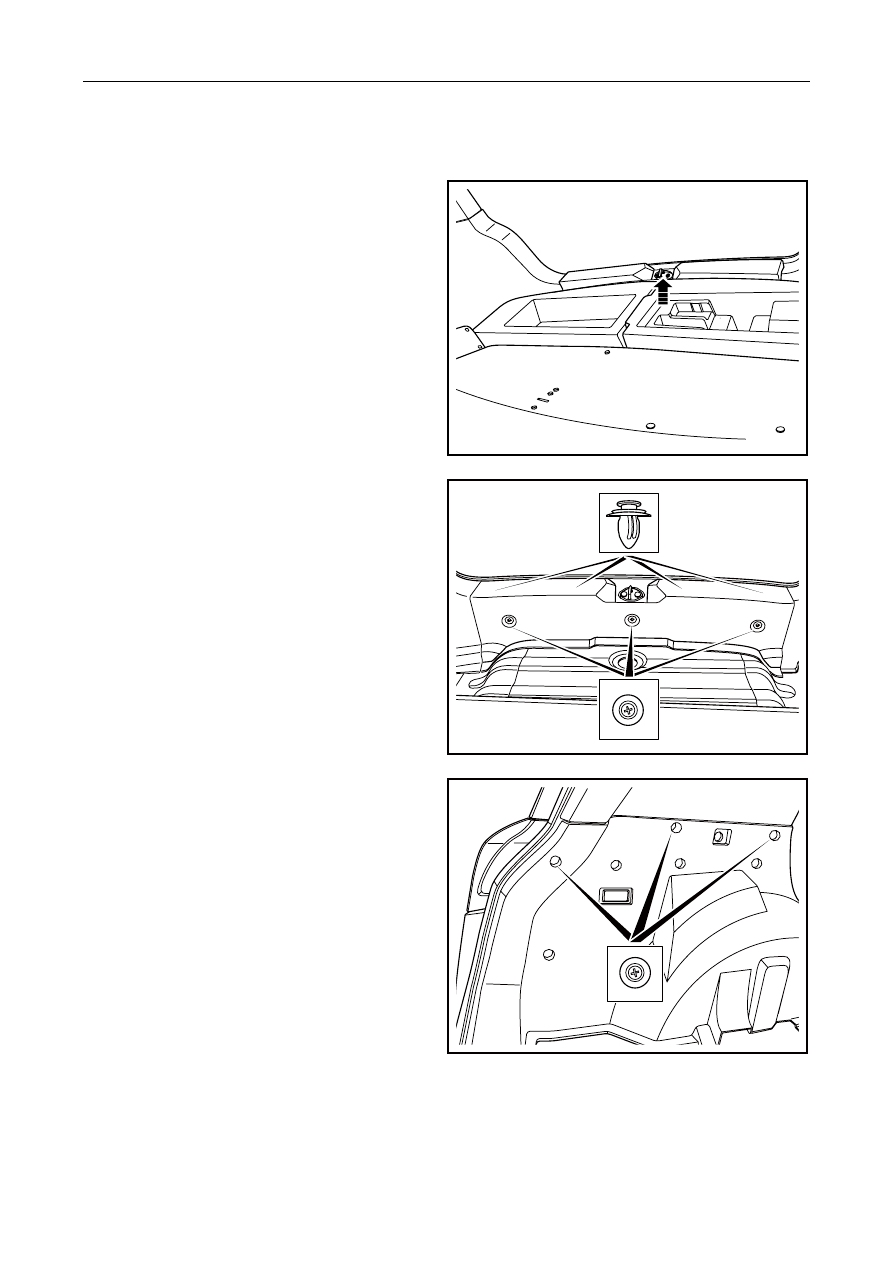

3.    Loosen 3 buckles on the side of upper trimming

plate of back door buckle.

4.   Disengage 4 buckles on the upper side of the

upper trim panel for the back door lock catch.

5.    Remove the upper trim panel of the lock catch of

the back door.



NL12-0157b

6.   Remove the 3 fixing screws for the rear pillar

lower trim panel.



NL12-0158b
