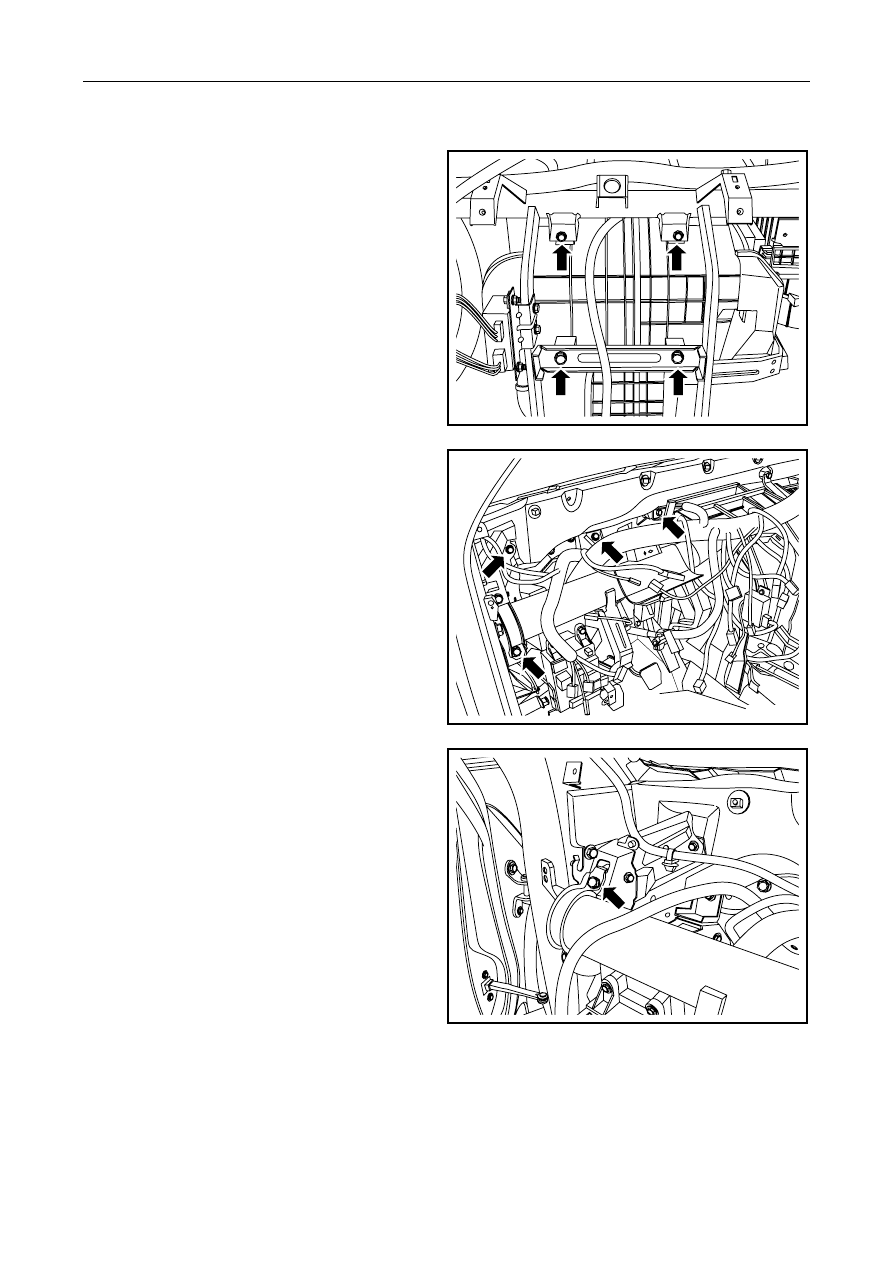

3.    Install 4 fixing bolts of horizontal beam and main

host of air conditioner.

Torque: 9Nm (Metric system) 6.7lb-ft (English
system)



NL12-0267b

4.   Install 4 fixing bolts between the left side of

horizontal beam and vehicle body.

Torque: 24Nm (Metric) 17. 8lb-ft(English system)



NL12-0266b

5.    Install and tighten the left bond strap fixing bolt.

Torque:10Nm(Metric) 7.4lb-ft(English system)



NL12-0265b

2727






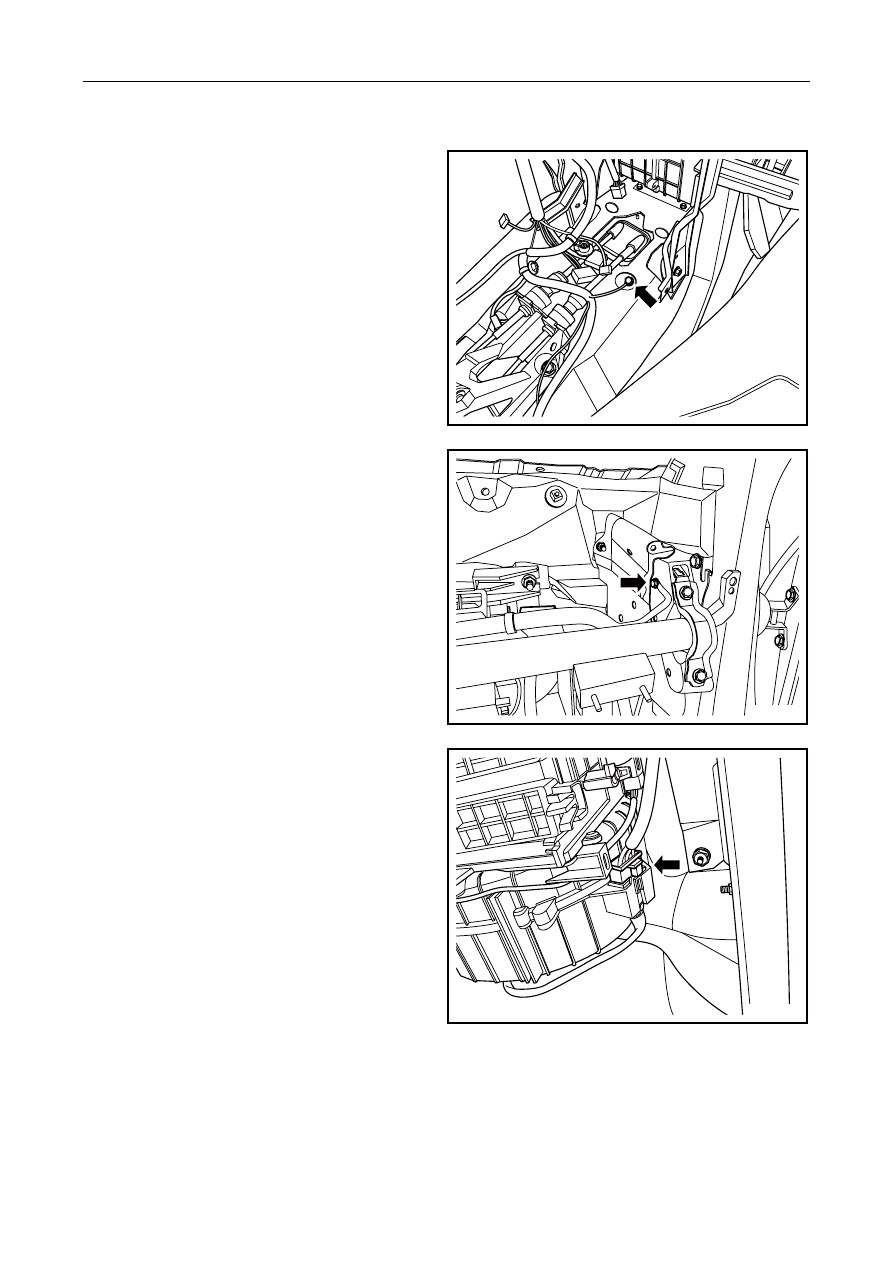

6.    Install the fixing bolt for the central ground wire.

Torque:10Nm(Metric) 7.4lb-ft(English system)



NL12-0264b

7.    Install the right ground wire fixing bolt.

Torque:10Nm(Metric) 7.4lb-ft(English system)



NL12-0263b

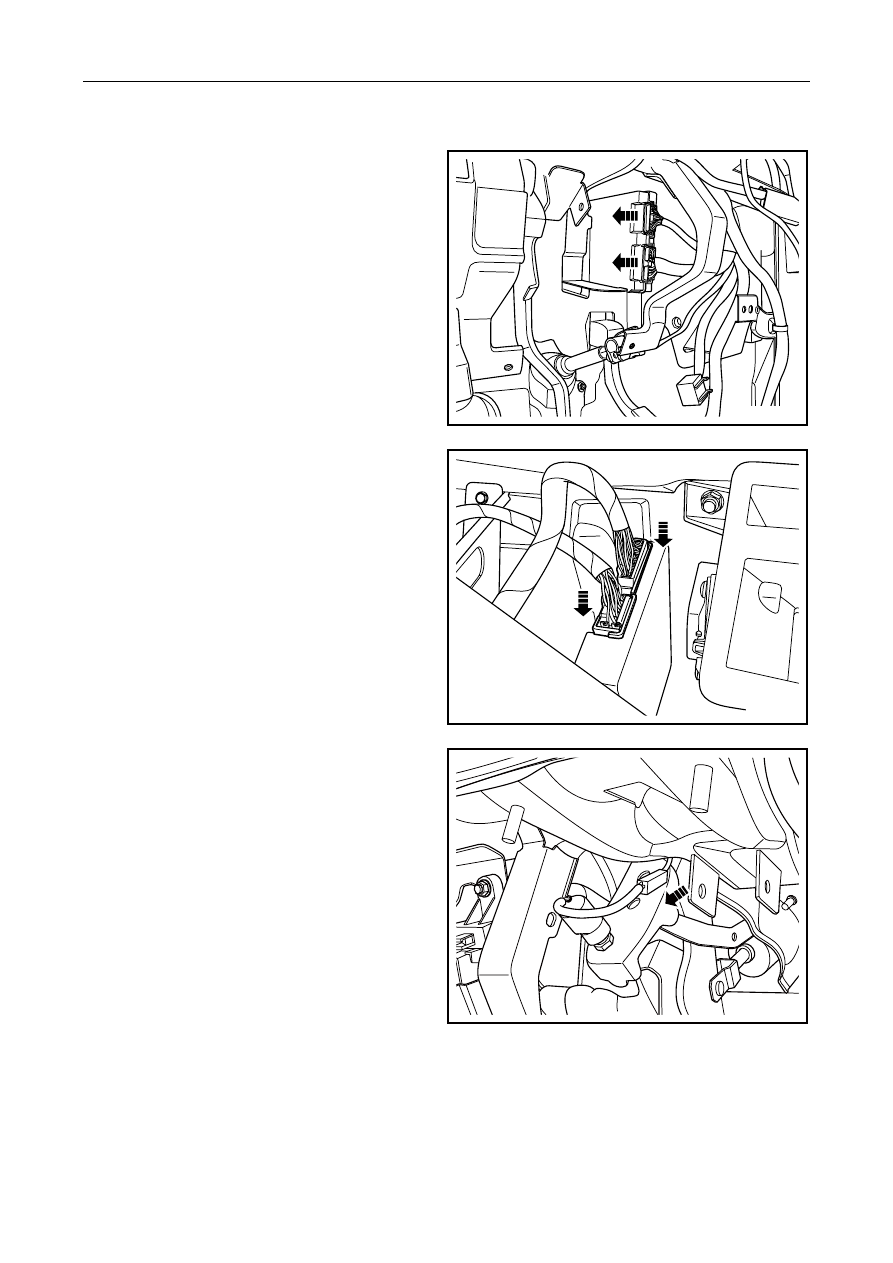

8.  Connect the harness connector of the blower

motor.



NL12-0269b

2728






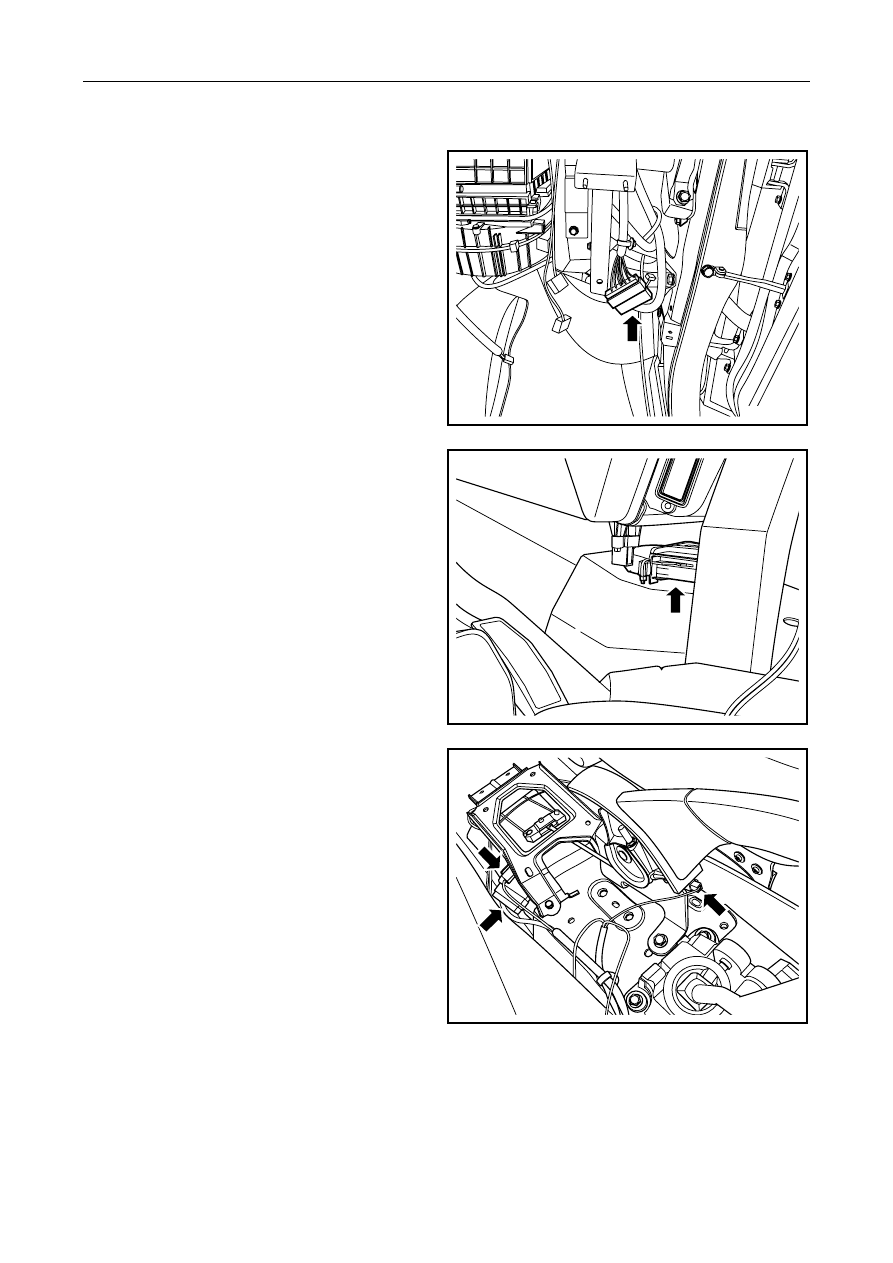

9.   Conenct the dashboard harness connector and

engine harness connector.



NL12-0261b

10.   Connect to airbag module connector.



NL12-0260b

11.   Connect auxiliary instrument table parking brake

switch connector and floor wire harness
connector.



NL12-0259b

2729






12.   Connect to 2 connector under the BCM



NL12-0270b

13.  Connect instrument panel wire harness and 2

wire harness connectors on the top of BCM.



NL12-0271b

14. Connect the brake lamp switch harness

connector.



NL12-0272b
