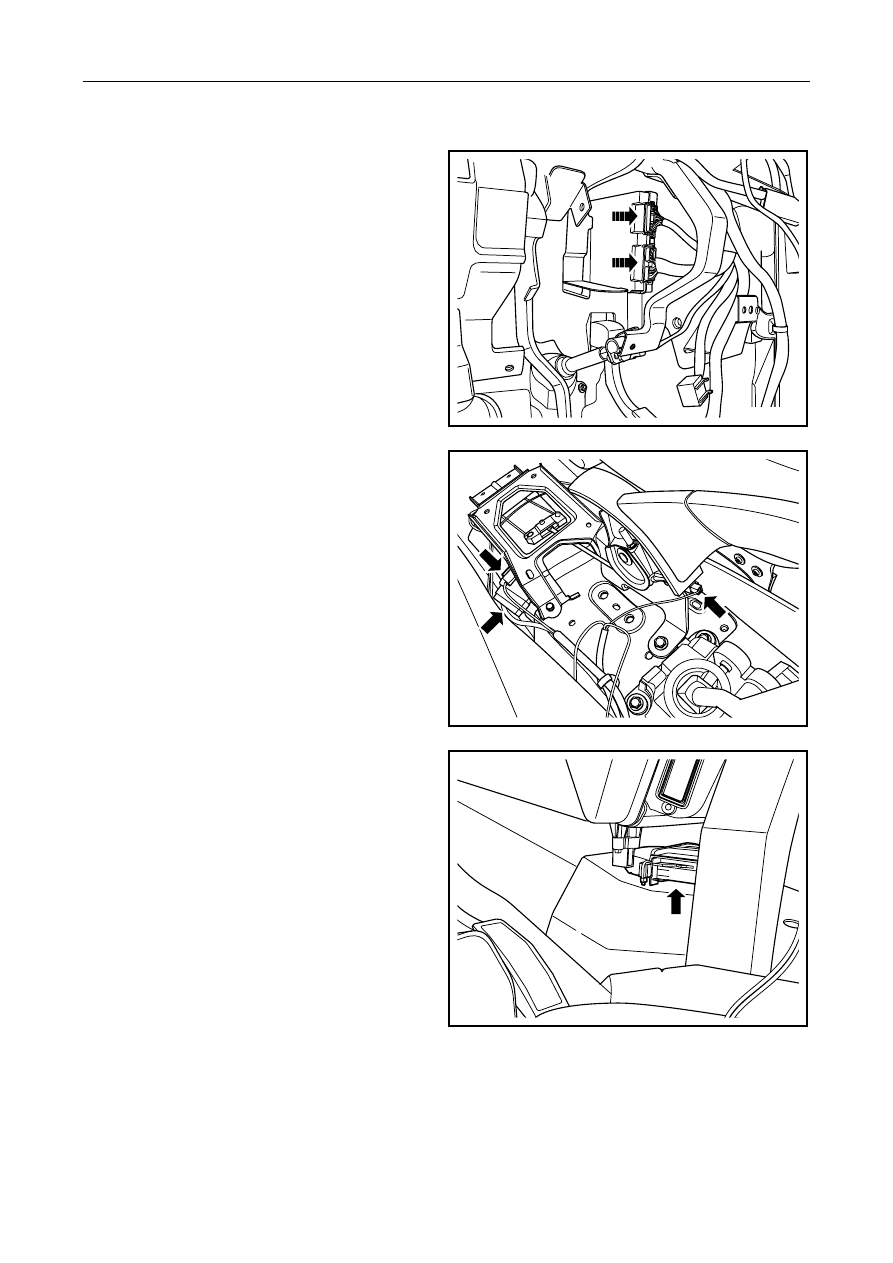

10.   Disconnect 2 connectors under the BCM.



NL11-0192b

11.  Dismantle auxiliary instrument table parking

brake switch connector and floor wire harness
connector.



NL12-0259b

12.   Disconnect connector of safety airbag module.



NL12-0260b



2723

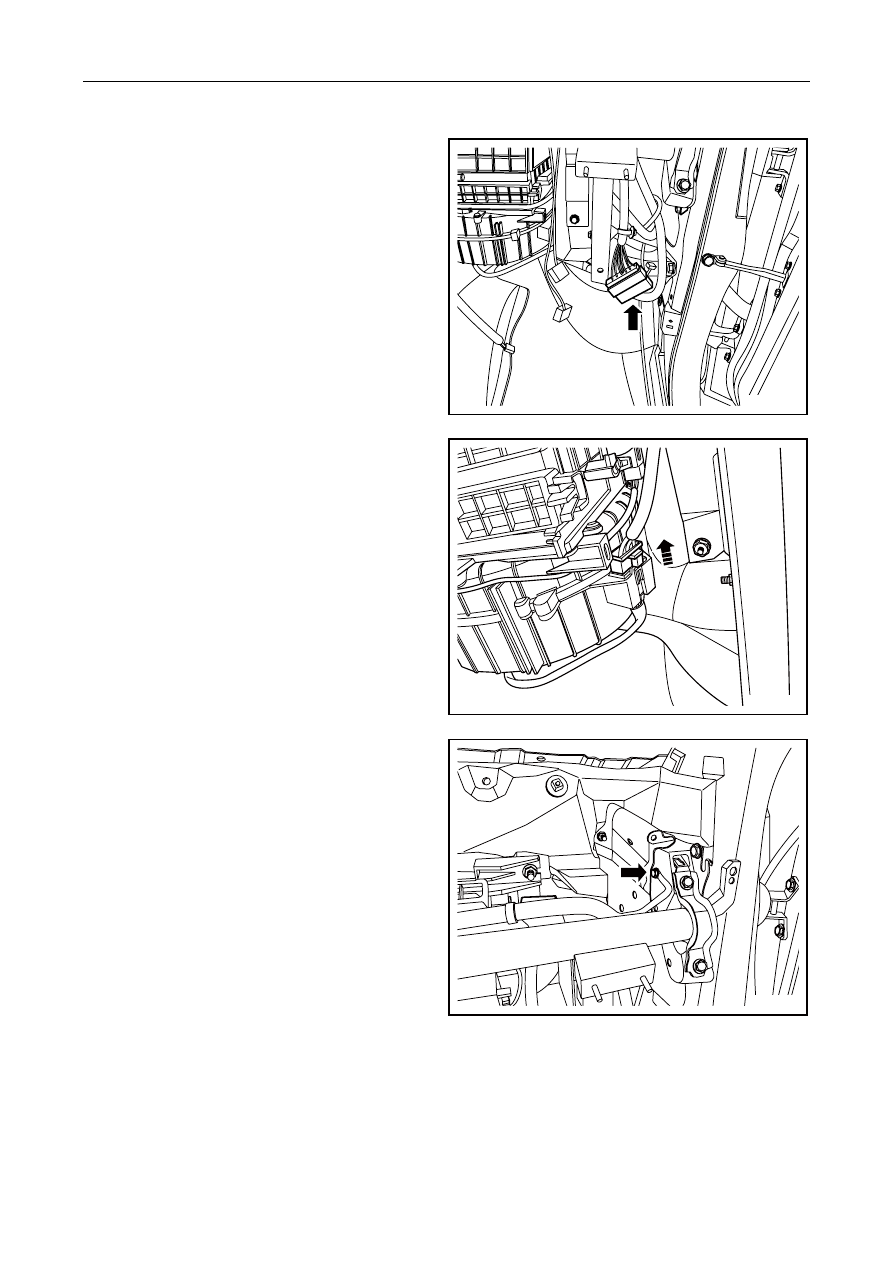

13.  Disconnect instrument panel wire harness and

engine wire harness connector.



NL12-0261b

14.   Disconnect blower motor wire harness connector.



NL12-0262b

15.   Dismantle fxing bolt of right grounding wire.



NL12-0263b

2724

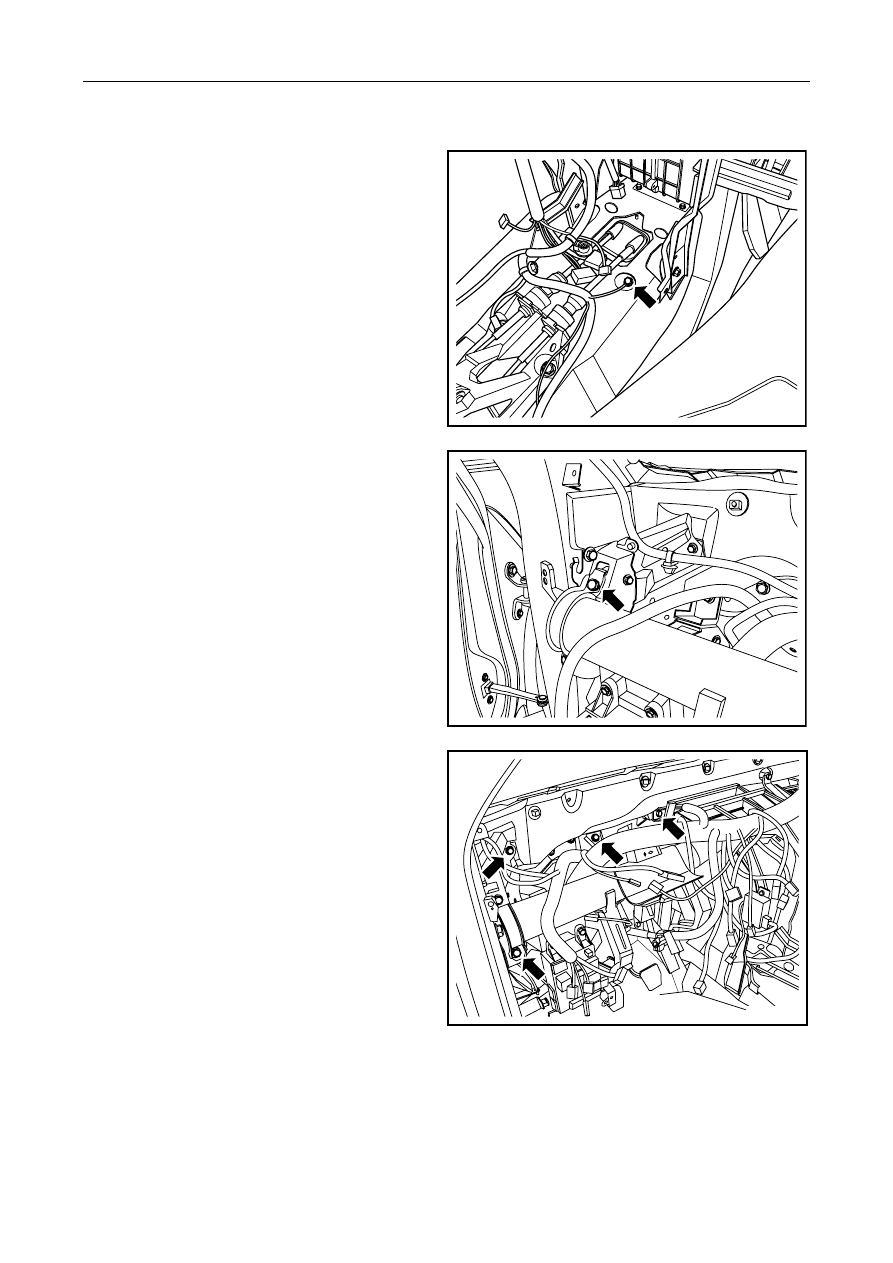

16.   Dismantle fixing bolt in the middle of grounding

wire.



NL12-0264b

17.   Dismantle fixing bolt of left grounding wire.



NL12-0265b

18.  Dismantle 4 fixing bolts of left side of Cross

beam and body.



NL12-0266b

2725

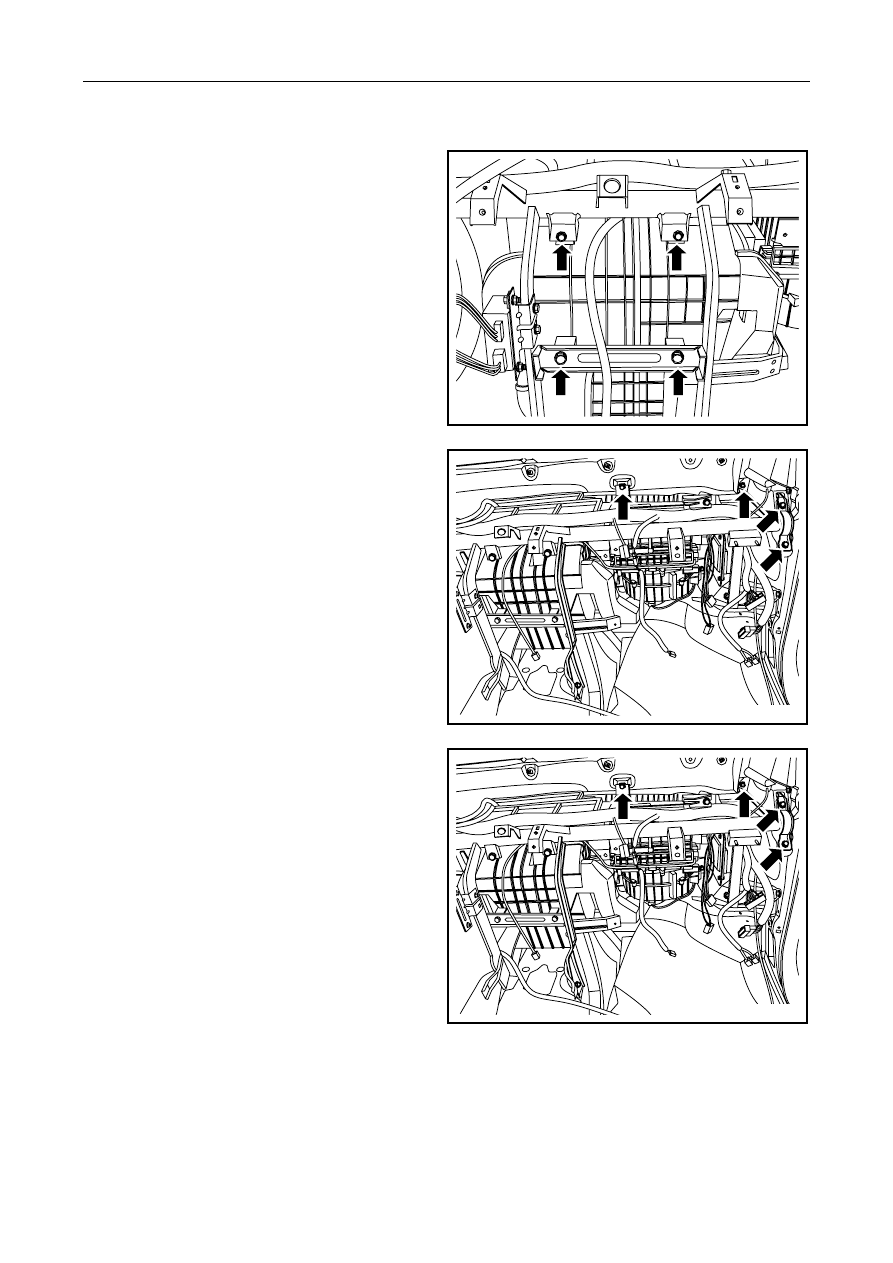

19.   Dismantle 4 fixing bolts of horizontal beam and

main host of air conditioner.



NL12-0267b

20.  Dismantle 4 fixing bolts of right side of cross

beam and body.

21.  Remover instrument desk cross beam



NL12-0268b

Installation Procedure:

1.    Install cross beam of instrument panel.

2.   Install 4 fixing bolts of right side of horizontal

beam and vehicle body.

Torque: 24Nm (Metric) 17. 8lb-ft(English system)



NL12-0268b

2726
