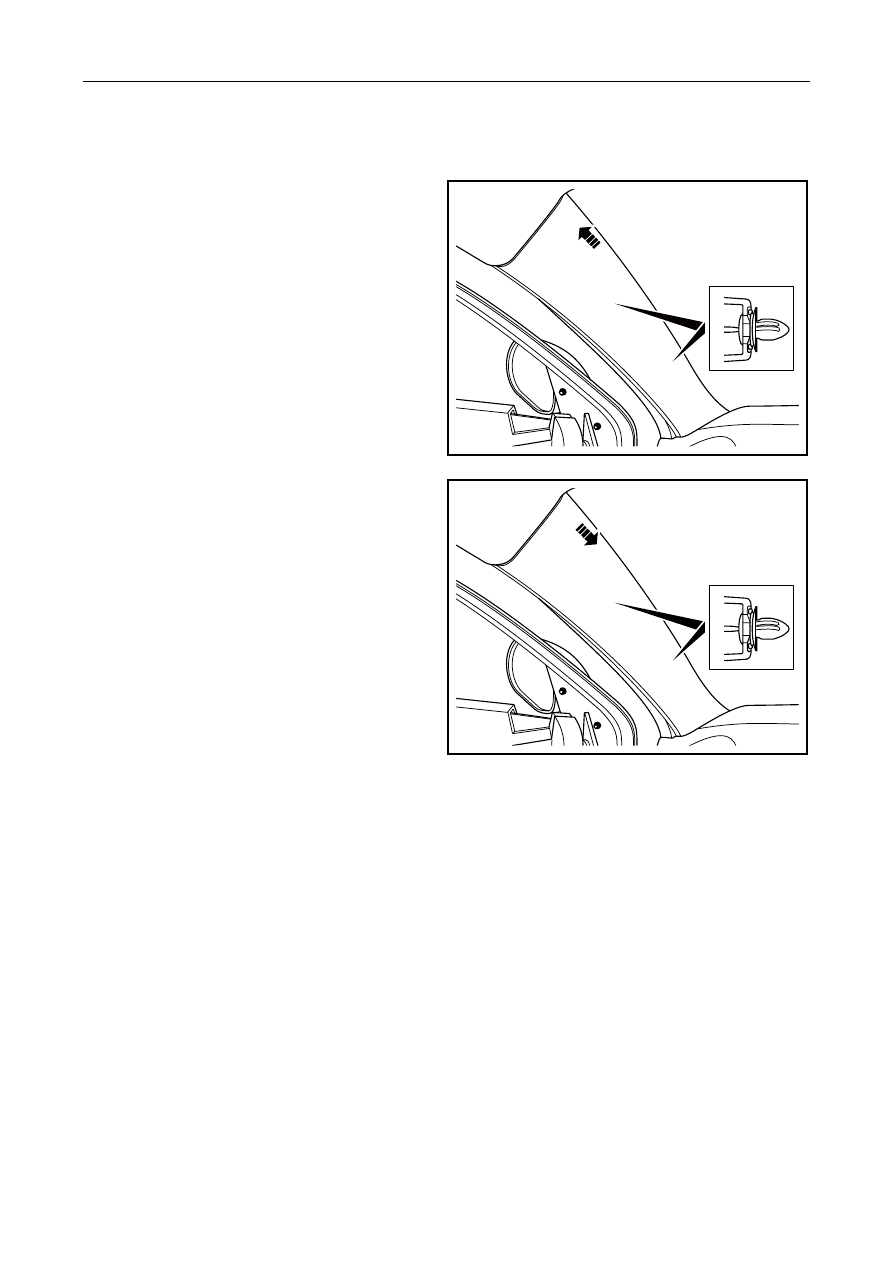

12.9.1.2 Left/right front post trim plate assembly replacement

Dismantlement Procedure

Notes:

Please dismantle the front left/right pillar top trim
panel assembly with a aspecial-purpose body repair
tool, otherwise this will easily cause the pillar trim
panel to be damaged.

1.    Remove 2 D buckles and 1 connecting buckle on

the back of front column upper trimming plate.

2.   Upward draw out upper trimming plate of front

column.



NL12-0144b

Installation Procedure:

1.   Insert front column upper trimming plate lower

end into instrument table clip slot.

2.   Align buckle of upper trimming plate of front

column with mounting hole, and tighten buckle
by force.



NL12-0145b

2735




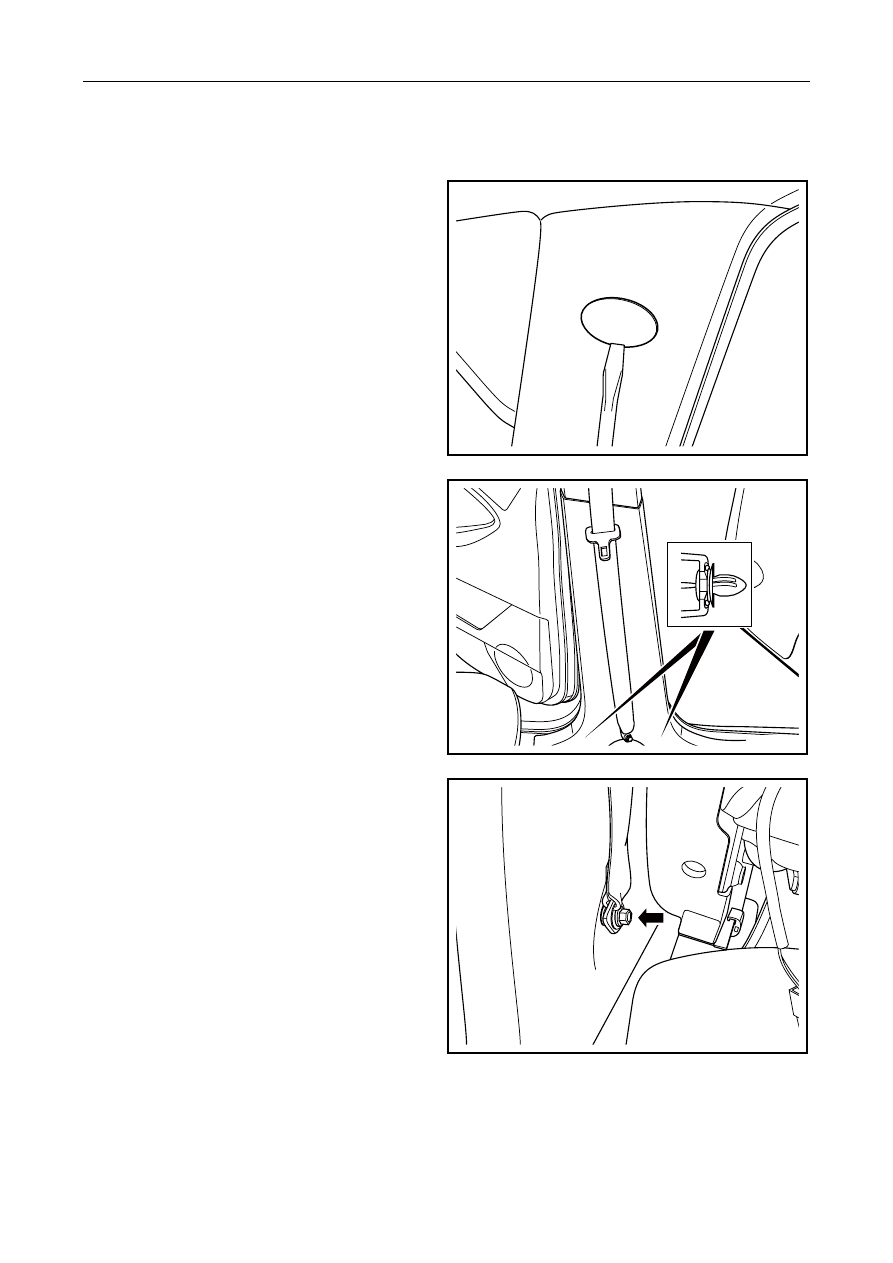

12.9.1.3 Middle post trim plate replacement

Dismantlement Procedure

Notes:

Please dismantle the pillar trim panel assembly with a
special-purpose body repair tool, otherwise this will
easily cause the pillar trim panel to be damaged.

1.   For dismantling of front and rear doorsill inner

trimming plate assembly, refer to

12.9.1.1

Replacement of left/right front doorsill inner
trimming plate assembly.

2.  Dismantle the fixing bolt of middle column lower

seat belt mounting panel.



NL12-0148b

3.   Loosen middle 2 D-buckles under the back of

lower trimming plate of middle column and two
equipped clip tones on the upper of back side of
lower trimming plate of middle column.

4.  Dismantle lower trimming plate of middle

column.



NL12-0147b

5.    Dismantle the fixing screw cap for the upper trim

panel of the center pillar.



NL12-0146b

2736






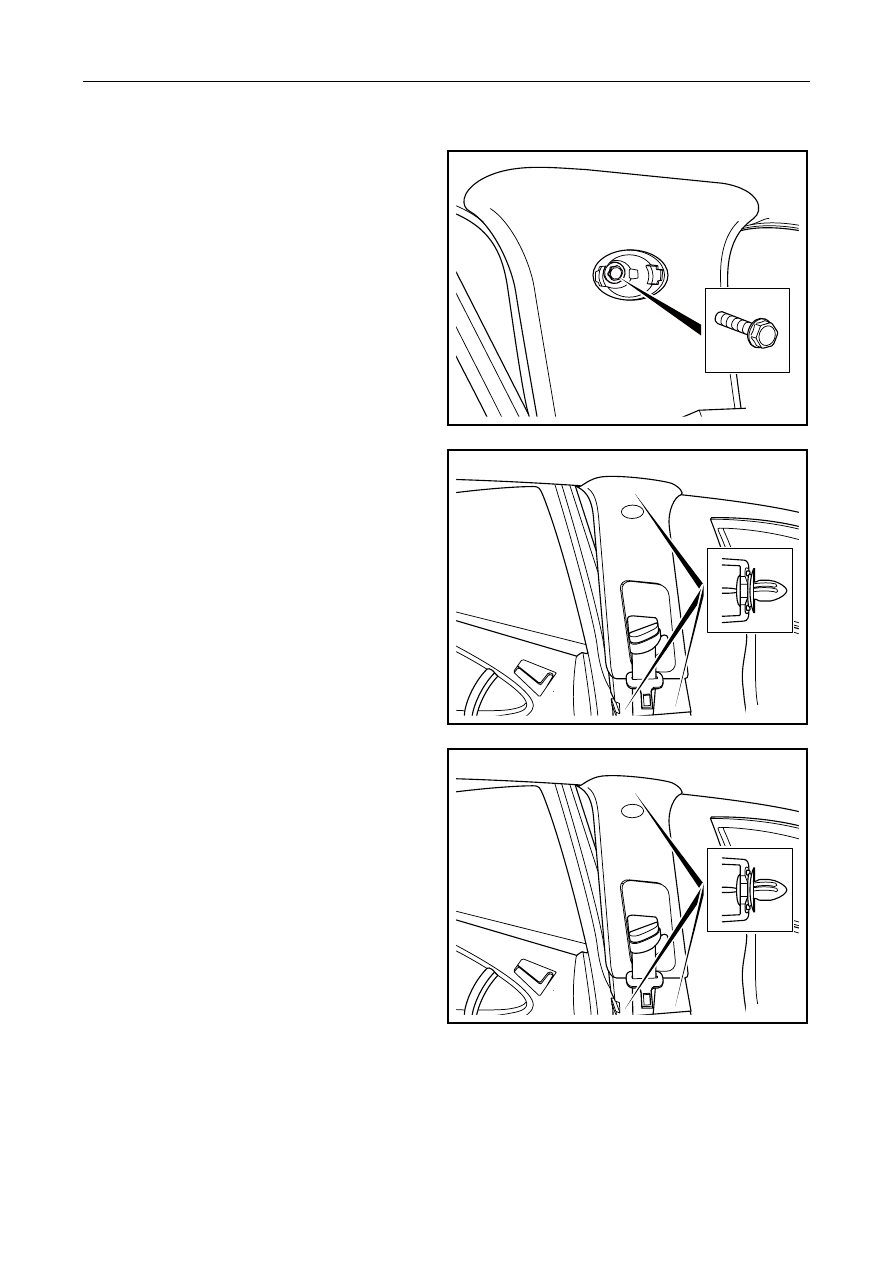

6.    Remove the hexagon bolt on the upper trim panel

on the center pillar.



NL12-0149b

7.    Detach 3 buckles on the back of the center pillar

top trim panel.

8.  Take down upper trim plate of intermediate post.



NL12-0150b

Installation Procedure:

Notes:

Fixed buckle must be replaced by new part.

1.  Install 3 D-buckles onto the back of upper

trimming plate of middle column.

2.    Align buckle of upper trimming plate of middle

column with mounting hole, and press trimming
plate to tighten buckle.



NL12-0150b

2737






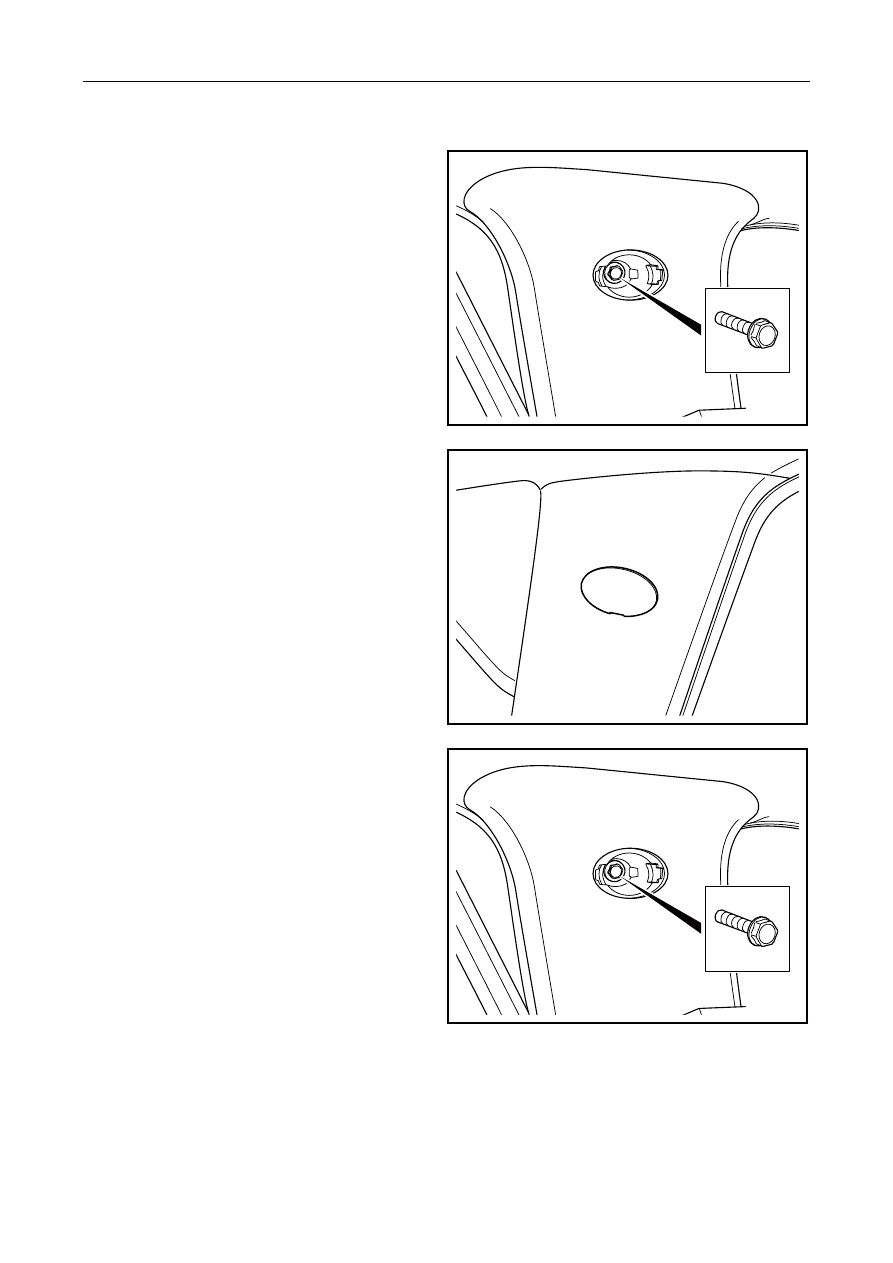

3.    Install 6. hexagon bolts on the intermediate post

upper trim plate

Torque: 8Nm (Metric system) 5.9lb-ft (English
system)



NL12-0149b

4.   Install trimming cover of upper trimming plate

screw hole of middle column.



NL12-0151b

5.    Align 2 buckles on the bottom of the back of the

lower trim panel of the center pillar and the
clamping tongues on both sides to the installation
holes.

6.  Fasten the buckle and clamping tongue by

pressing the lower center pillar trimp panel.



NL12-0149b

2738
